- É elétrica e não: Sem bateria
- É bateria/fonte de alimentação: não
- É carregador/adaptador: não
- Material: Material Composto
- Origem: CN (Origem)
- Recomendar A Idade: 12 + y
Parâmetros do produto:

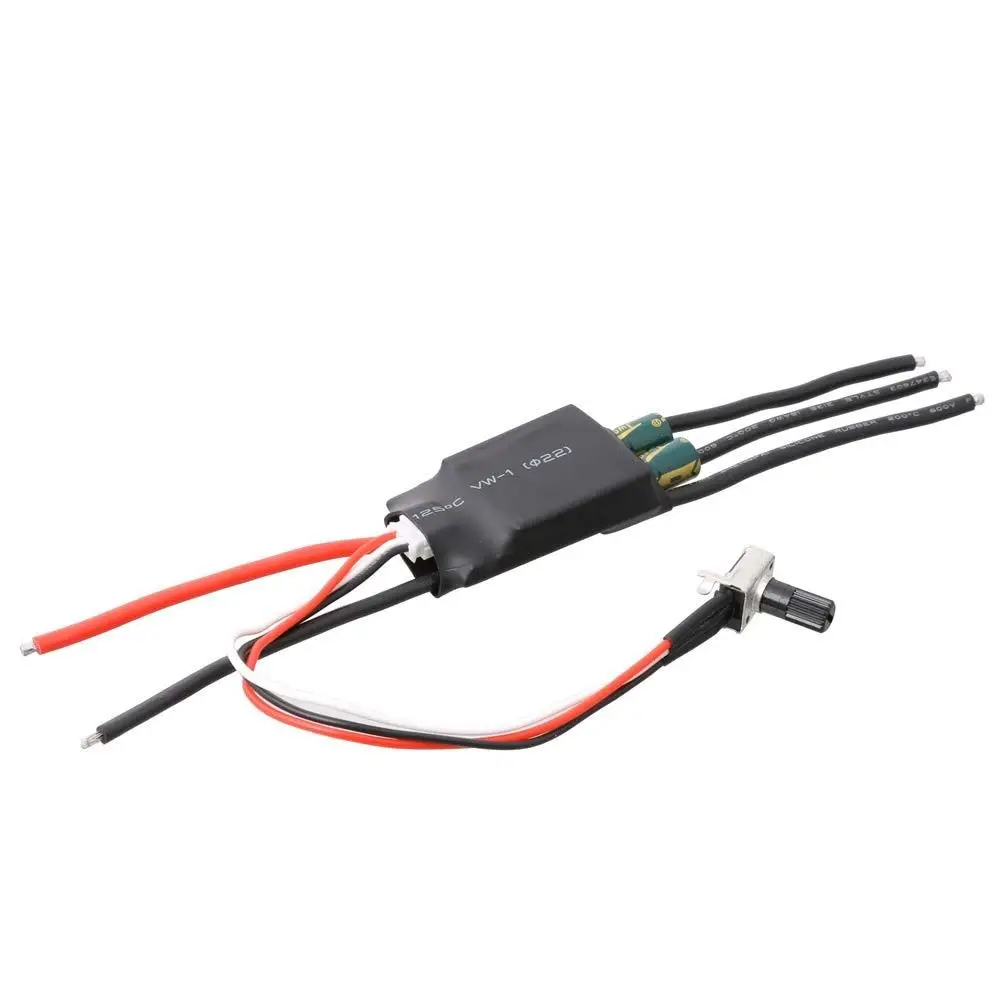

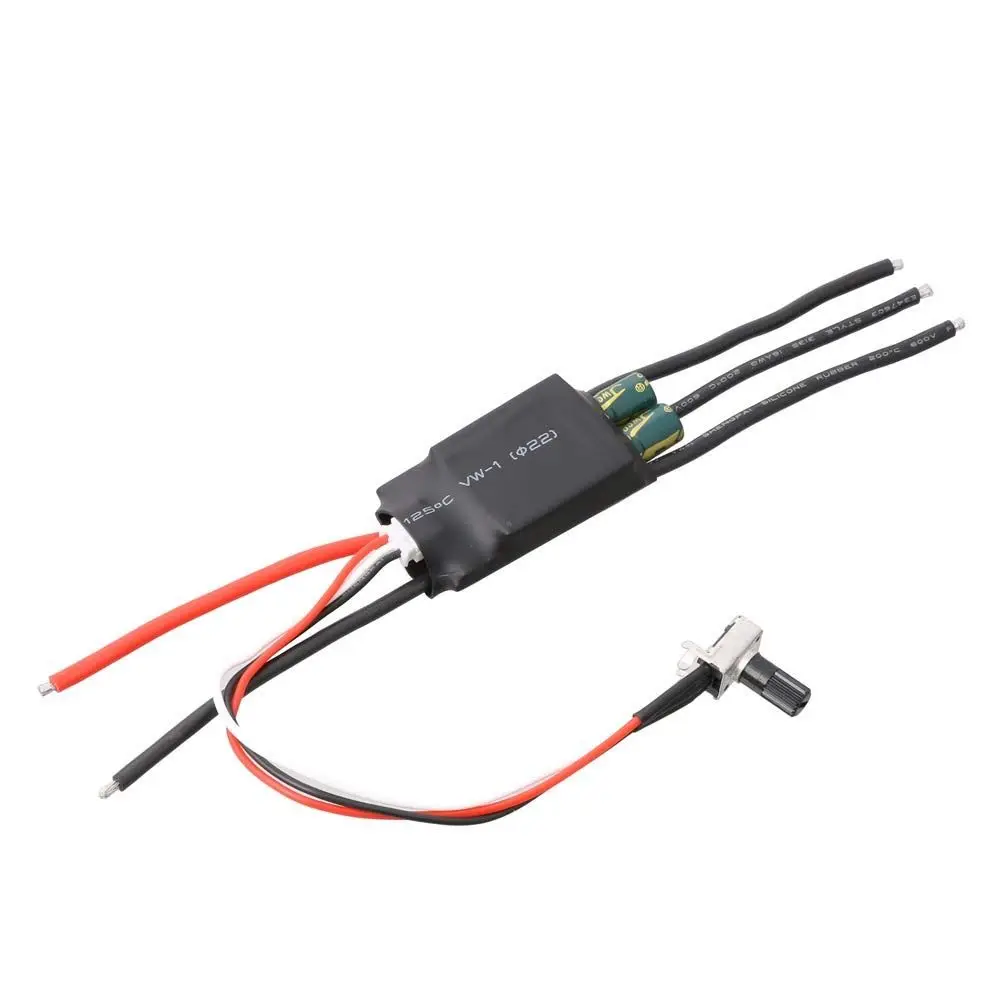

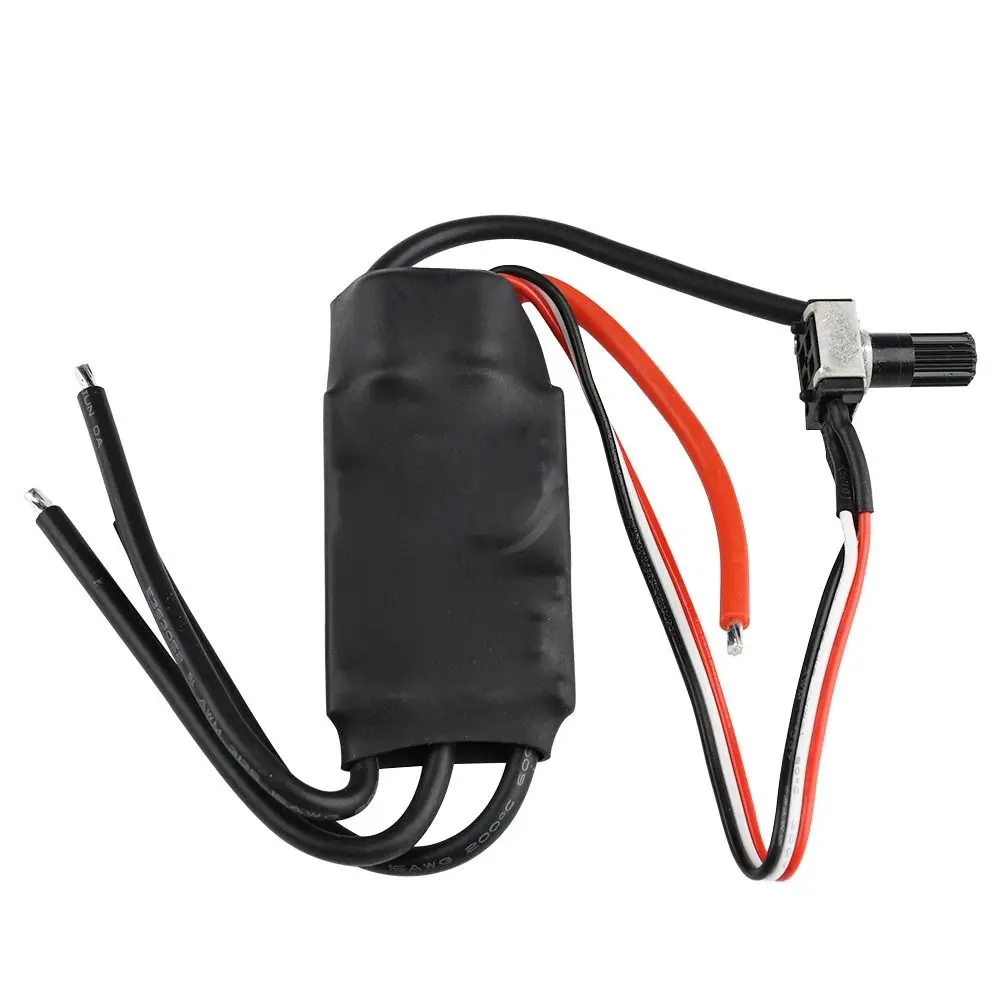

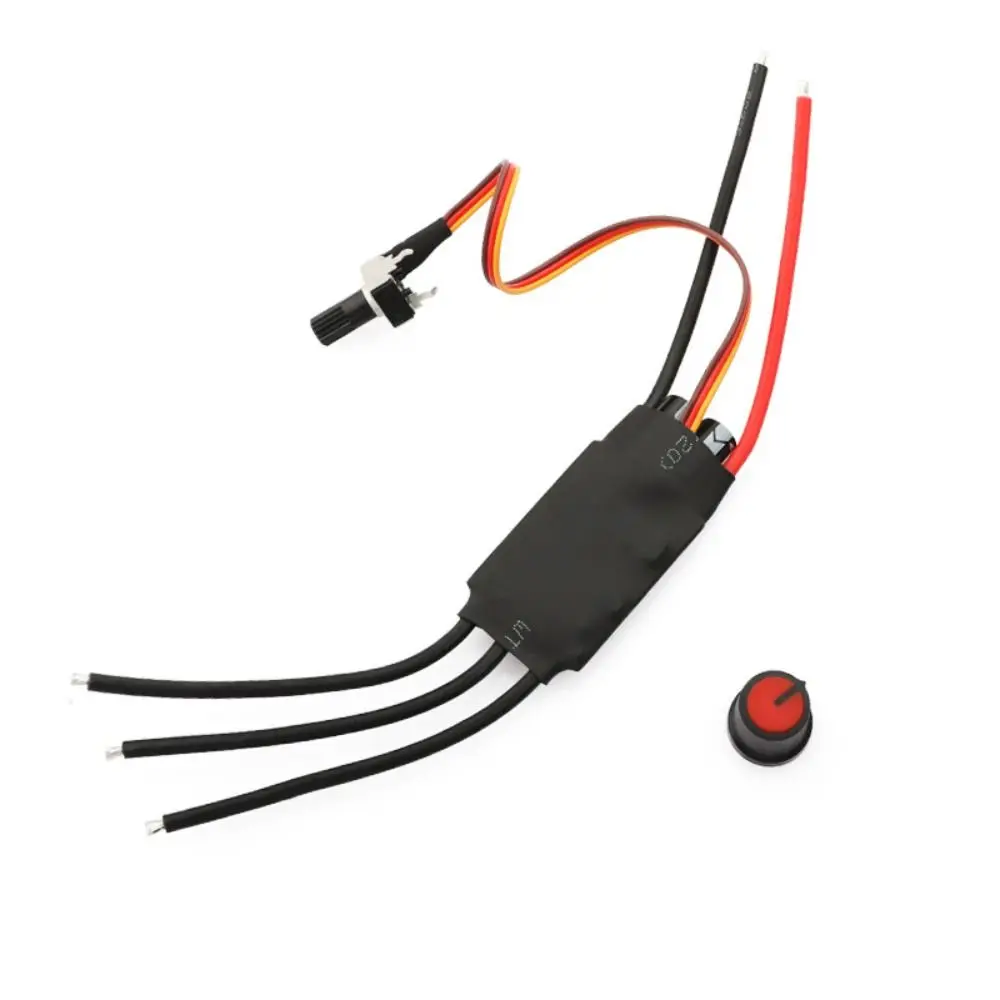

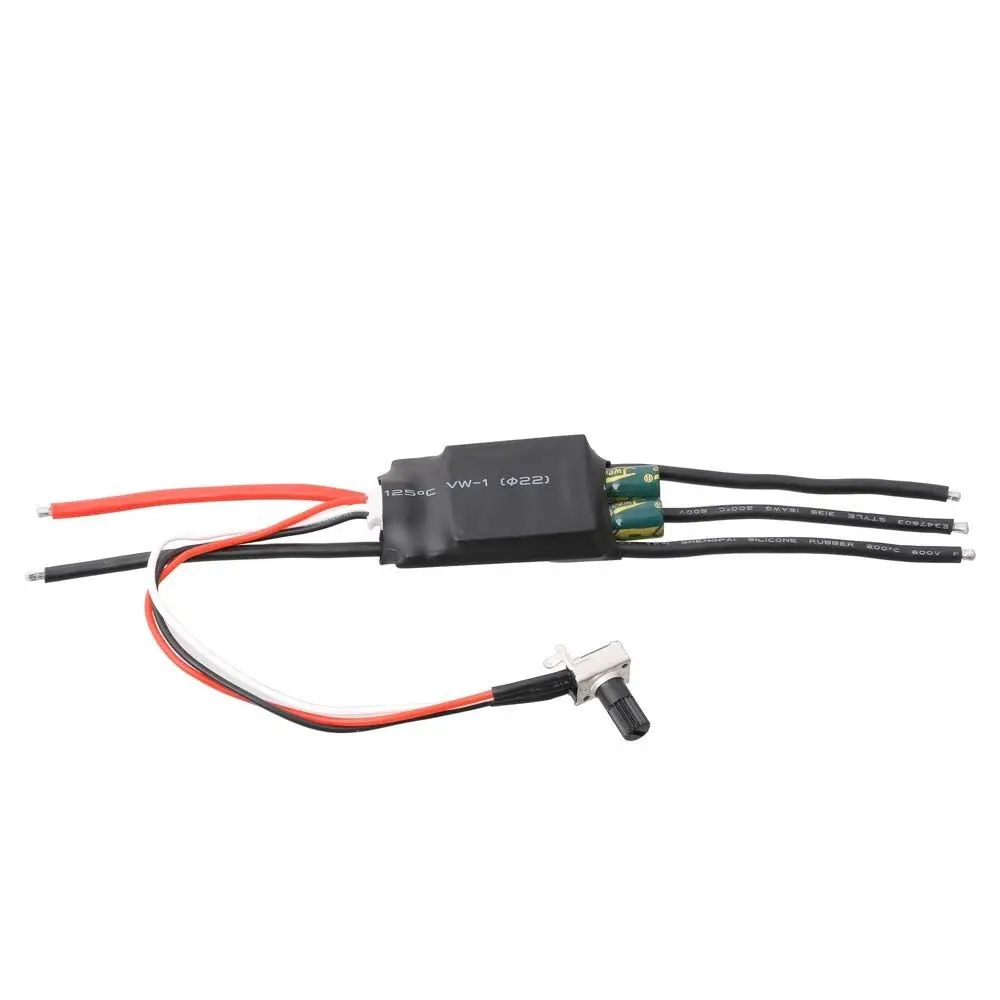

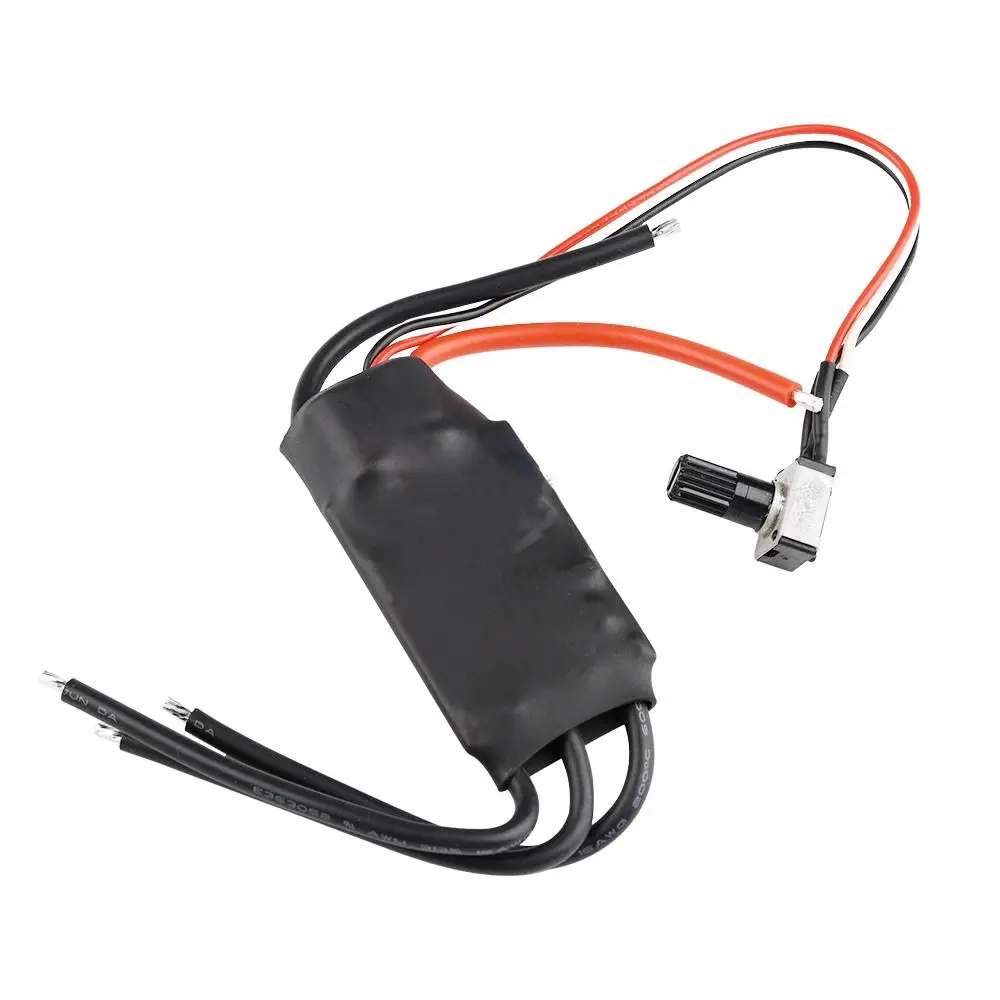

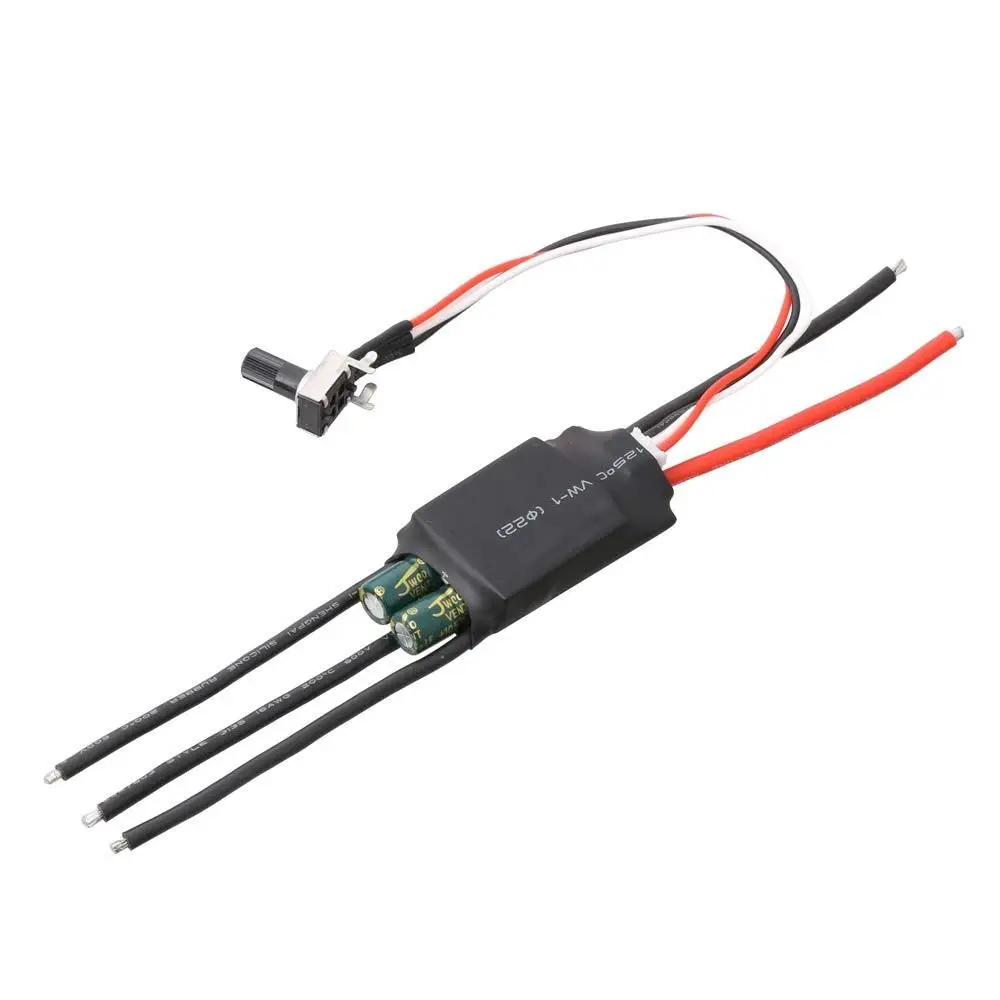

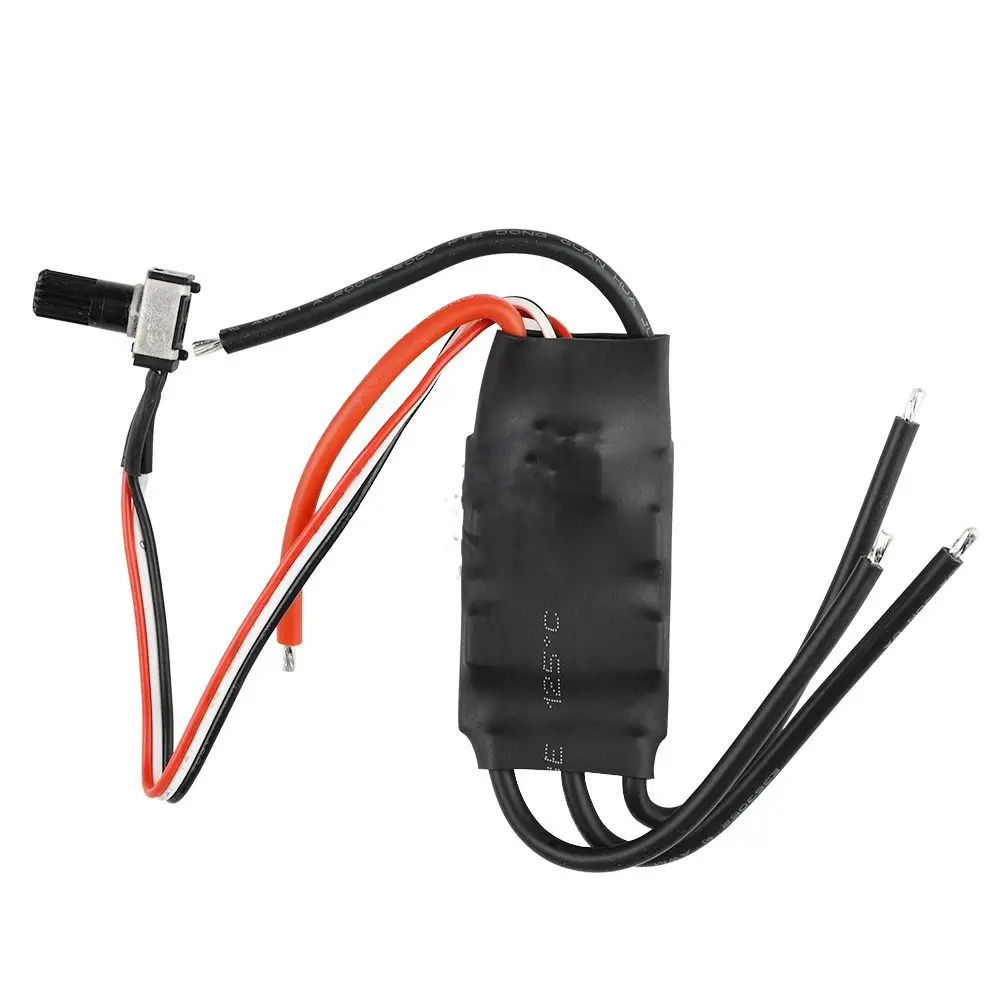

Nome do produto: Potenciômetro trifásico DC sem escova e unidade Hallless
Modelo: X30A (potenciômetro)
Tensão de trabalho: 7-24V
Corrente de acionamento: nominal 15A mais resfriamento por ventilador 20A
Velocidade máxima:224000 RPM (motor de 2 pólos), 78.000 RPM (motor de 6 pólos), 40.000 RPM (motor de 12 pólos), 35.000 RPM (motor de 14 pólos).

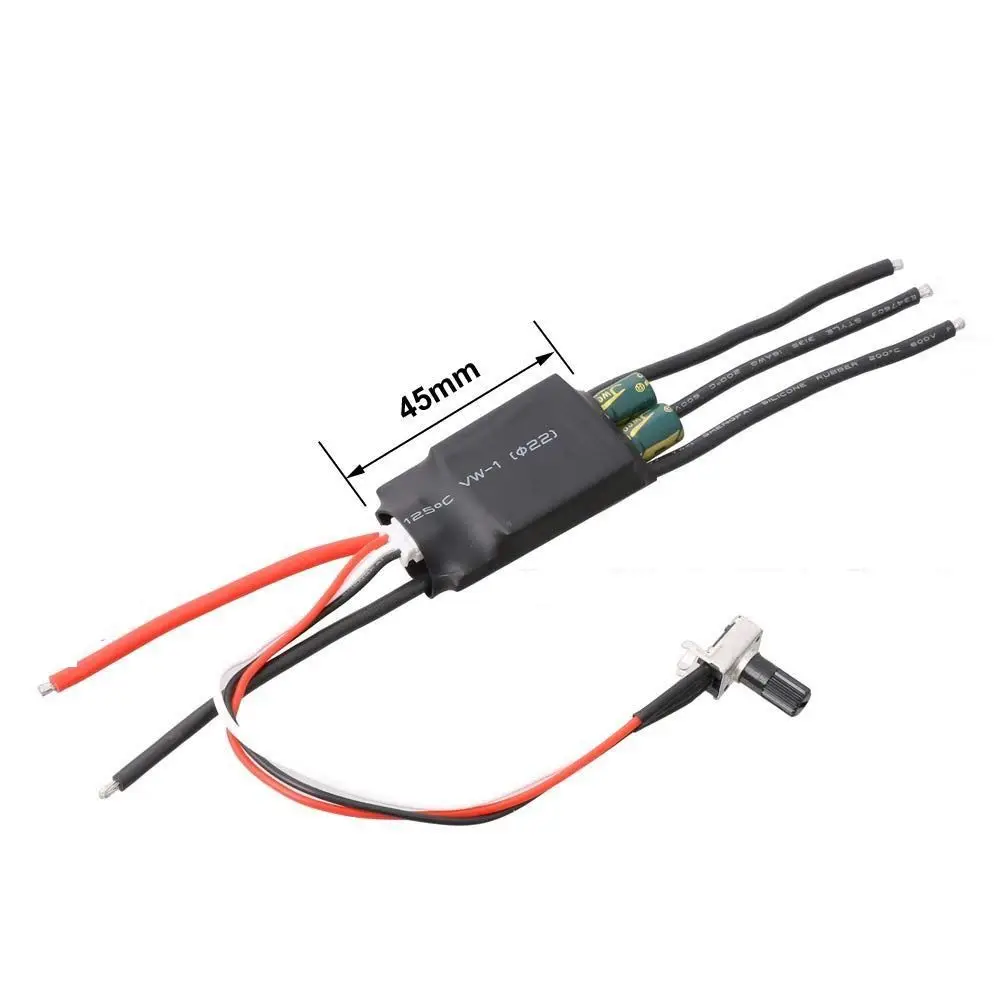

Tamanho do produto: comprimento 45MM * largura 26MM * altura 12MM (excluindo fios e capacitores salientes)
Descrição:
BLDC ampla tensão 7-24V potenciômetro de pequeno volume de alta potência controle de velocidade Controlador sem escova e sem salão, a versão de botão único suporta aceleração e desaceleração de comutação livre de botão único com função de memória de desligamento versão de controle de velocidade do potenciômetro suporta simulação PLC 0-5V Velocidade do sinal
Instruções de uso dos modelos de potenciômetro:
O posicionador de distribuição de energia padrão regula diretamente a velocidade sem sinais de controle externos.Aumenta no sentido horário e diminui no sentido anti-horário.
Também é adequado para controle de quantidade analógico PLC 0-5. externo.Desconecte o cabo do potenciômetro, o sinal de controle de quantidade analógico externo 0-5 e o fio terra são conectados respectivamente ao terminal de sinal de entrada da placa de driver sem escova, desde que dois fios estejam OK
Descrição da interface:
1.A saída da linha de fase U V W está conectada ao motor
2.Fonte de alimentação principal VCC GND (fonte de alimentação CC externa)
Características:
ESC é especialmente desenvolvido e projetado para ferramentas elétricas de controle industrial, como bombas de ar, bombas de água, bombas de óleo, ventiladores, etc.que usam motores DC trifásicos sem escova.O padrão é cronometragem média e operação de alta corrente por muito tempo.O resfriamento do ventilador Jianyijia tem proteção contra superaquecimento.As más condições de dissipação de calor externa do ESC reduzirão automaticamente a potência quando a temperatura exceder 100 graus, e a temperatura retornará ao normal quando cair para 100 graus.
Precauções:
1.Não há fusível no circuito de alimentação da placa-mãe.Jianyi adicionou-se sozinho.A conexão reversa dos pólos positivo e negativo da fonte de alimentação causará danos permanentes a alguns chips da placa (mesmo que não funcione por 1 segundo)
2.Há proteção de bloqueio do motor durante a operação normal.Como a potência e a corrente do módulo são grandes, não provoque curto-circuito artificial quando o módulo não estiver funcionando normalmente.Assim que o curto-circuito puder queimar a linha e o tubo explodir, use o pequeno para o primeiro teste de fiação.Teste de baixa tensão atual, depois de ok, então passe alta corrente e alta tensão para funcionar
3.Não conecte o motor que seja obviamente inconsistente com a tensão, corrente ou potência do módulo de acionamento, para evitar danos inexplicáveis" "não sonsicos"
Pacote incluído:
1 × driver de motor sem escova trifásico DC 7-24V 200W BLDC
Product parameters:
Product name: Potentiometer three-phase DC brushless and Hallless drive
Model: X30A (potentiometer)
Working voltage: 7-24V
Drive current: rated 15A plus fan cooling 20A
Maximum speed: 224000 RPM (2 pole motor), 74000 RPM (6 pole motor), 40000 RPM (12 pole motor), 35000 RPM (14 pole motor).
Product size: length 45MM*width 26MM*height 12MM (excluding wires and protruding capacitors)
Description:
BLDC wide voltage 7-24V high-power small-volume potentiometer speed control Brushless and Hallless controller, single-button version supports single-button free switching acceleration and deceleration with power-off memory function potentiometer speed control version supports PLC 0-5V simulation Signal speed
Instructions for use of potentiometer models:
The standard power distribution positioner directly regulates the speed without external control signals. It increases clockwise and decreases counterclockwise.
It is also suitable for external PLC 0-5 analog quantity control. Unplug the potentiometer cable, the external 0-5 analog quantity control signal and ground wire are respectively connected to the input signal terminal of the brushless driver board, as long as two wires are OK

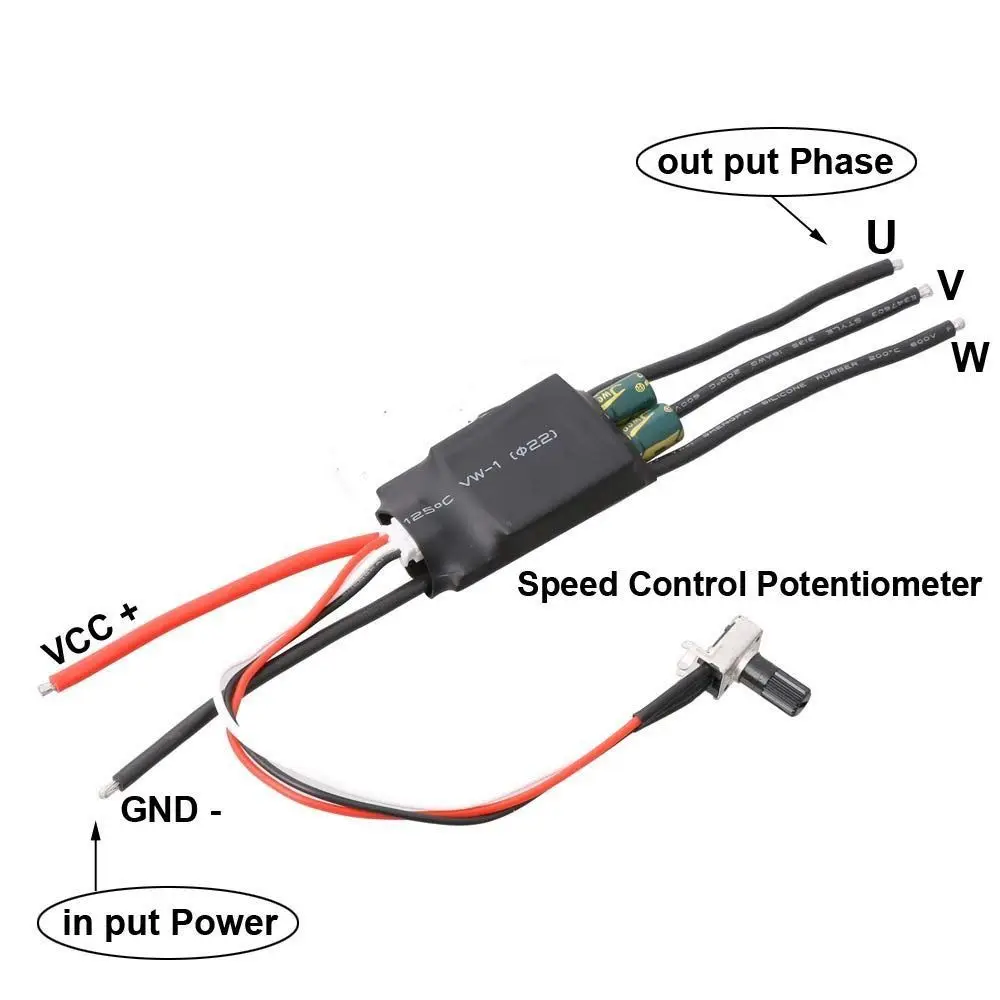

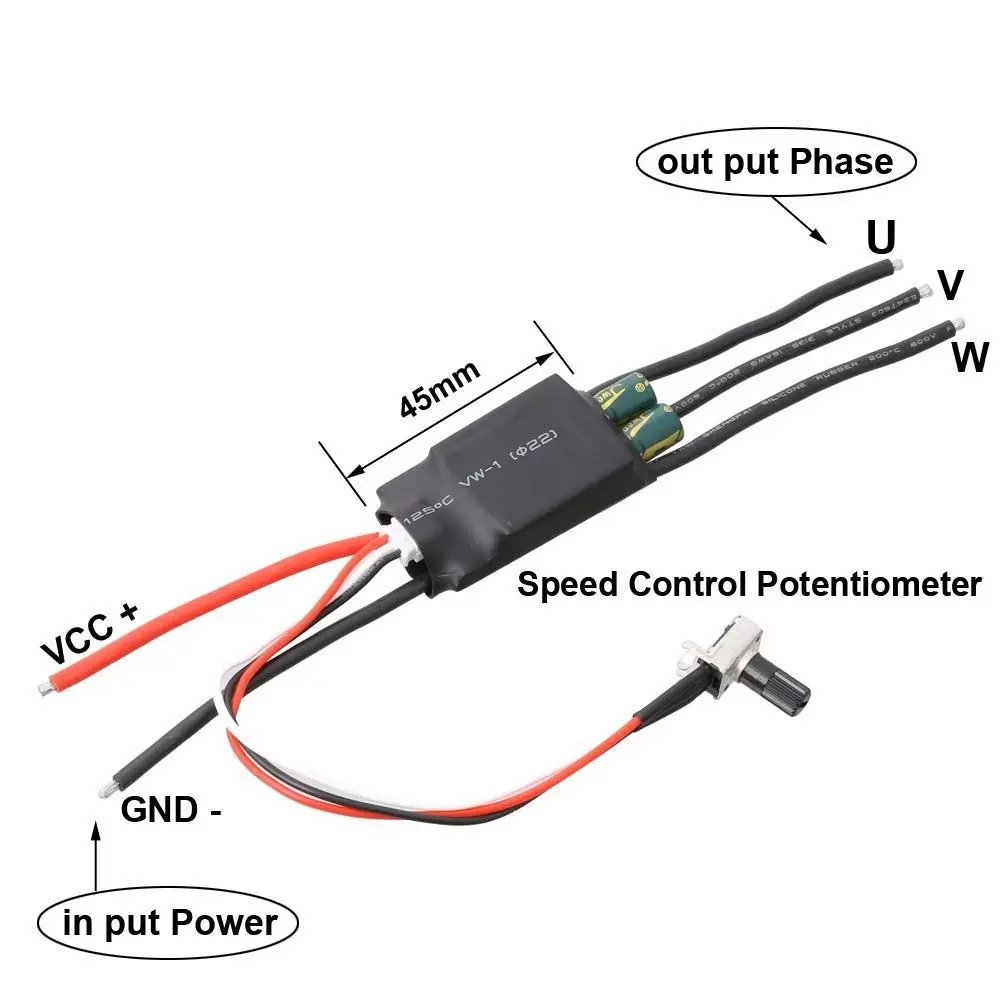

Interface Description:
1. U V W phase line output is connected to the motor
2. VCC GND main power supply (external DC power supply)
Features:
ESC is specially developed and designed for industrial control electric tools such as air pumps, water pumps, oil pumps, fans, etc. that use DC three-phase brushless motors. The default is medium timing and long-time high-current operation. Jianyijia fan cooling does have overheat protection. The poor external heat dissipation conditions of the ESC will automatically reduce the power when the temperature exceeds 100 degrees, and the temperature will return to normal when it drops to 100 degrees.
Precautions:
1. There is no fuse in the power supply circuit on the motherboard. Jianyi has added it himself. Reverse connection of the positive and negative poles of the power supply will cause permanent damage to some of the chips on the board (even if it does not work for 1 second)
2. There is motor blocking protection during normal operation. Because the power and current of the module are large, please do not artificially short-circuit when the module is not working normally. Once the short-circuit may burn the line and the tube may burst, please use the small for the first wiring test. Current low voltage test, after ok, then pass high current and high voltage to work
3. Do not connect the motor that is obviously inconsistent with the drive module voltage, current, or power, to avoid inexplicable "nonsensical" damage
Package included:
1 × DC 7-24V 200W BLDC 3-Phase Brushless Motor Driver
