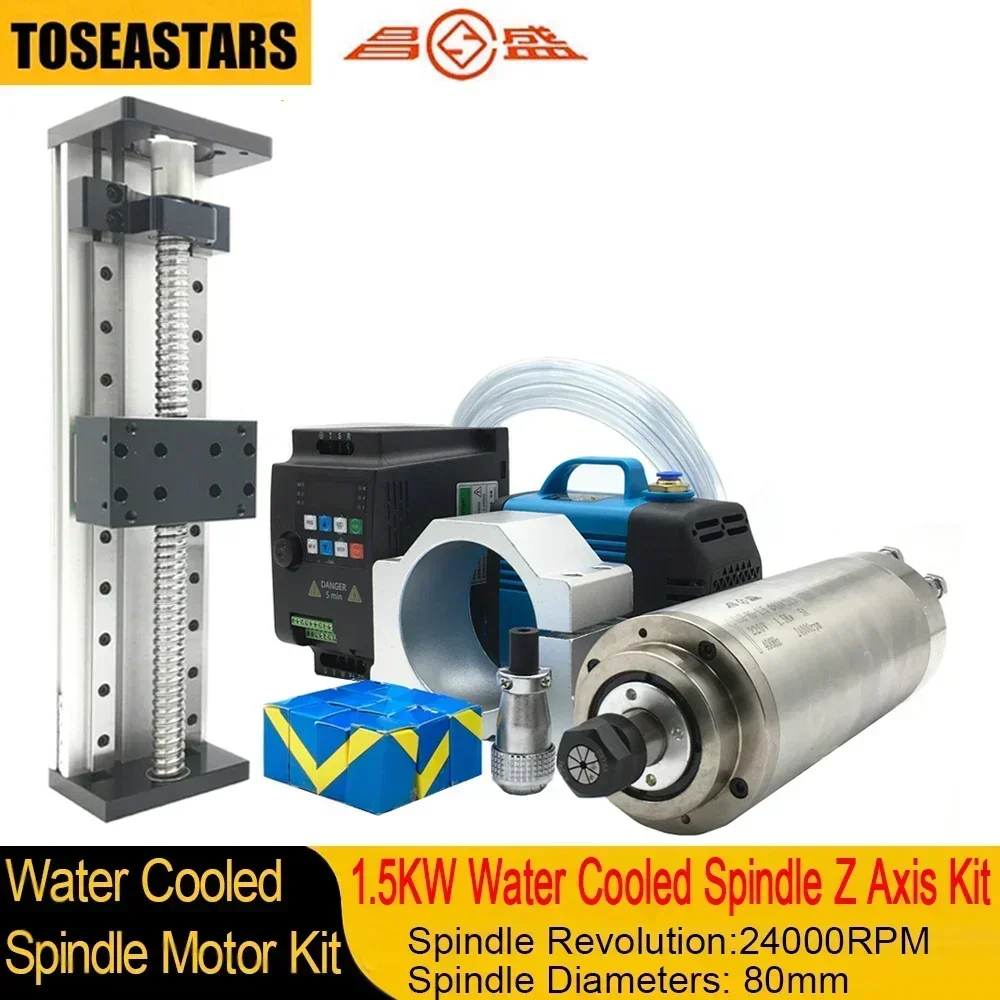

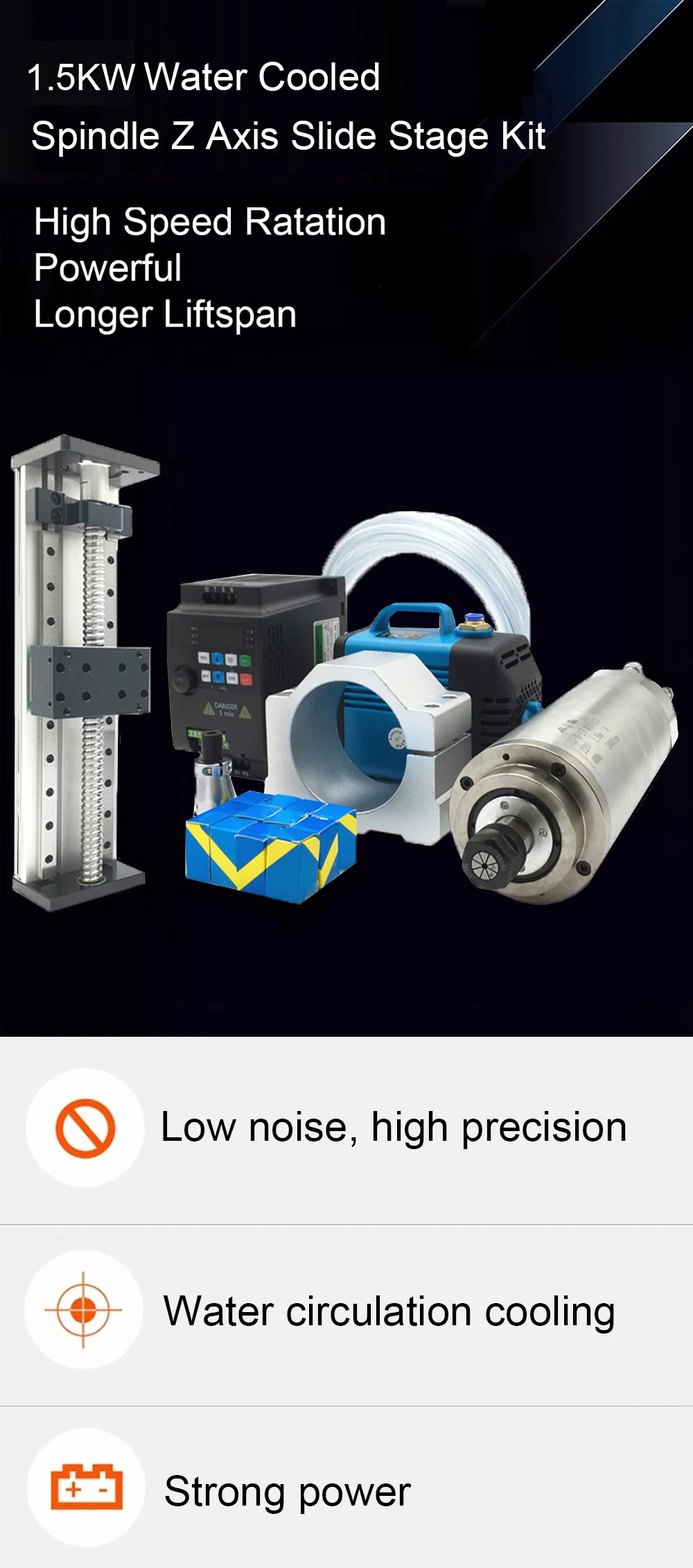

1.5kw refrigerado a água eixo z slide stage kit cnc roteador eixo motor kit 220v 380v 110v para roteador cnc gravar madeira esculpida

Curso de 80-188 mm e 50 mm
Curso de 80-188 mm e 100 mm
Curso de 80-188 mm e 200 mm
Curso de 80-188 mm e 300 mm

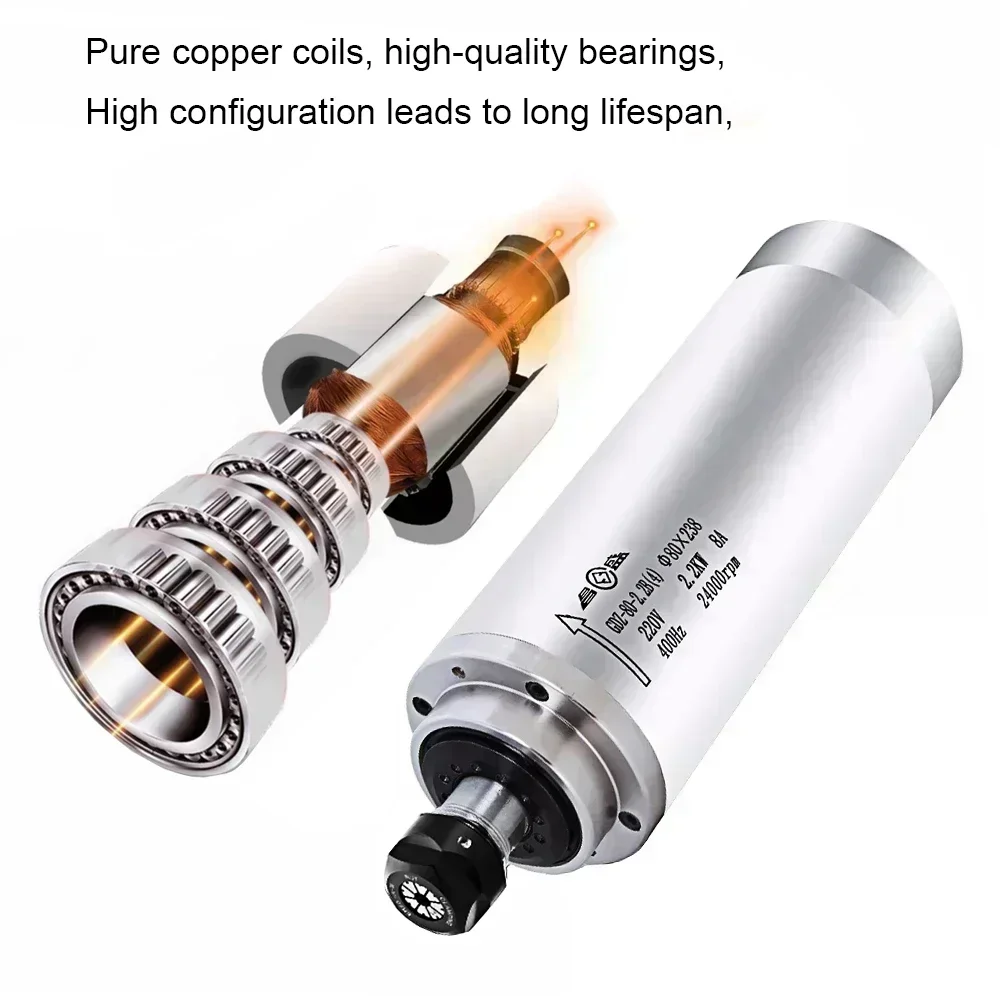

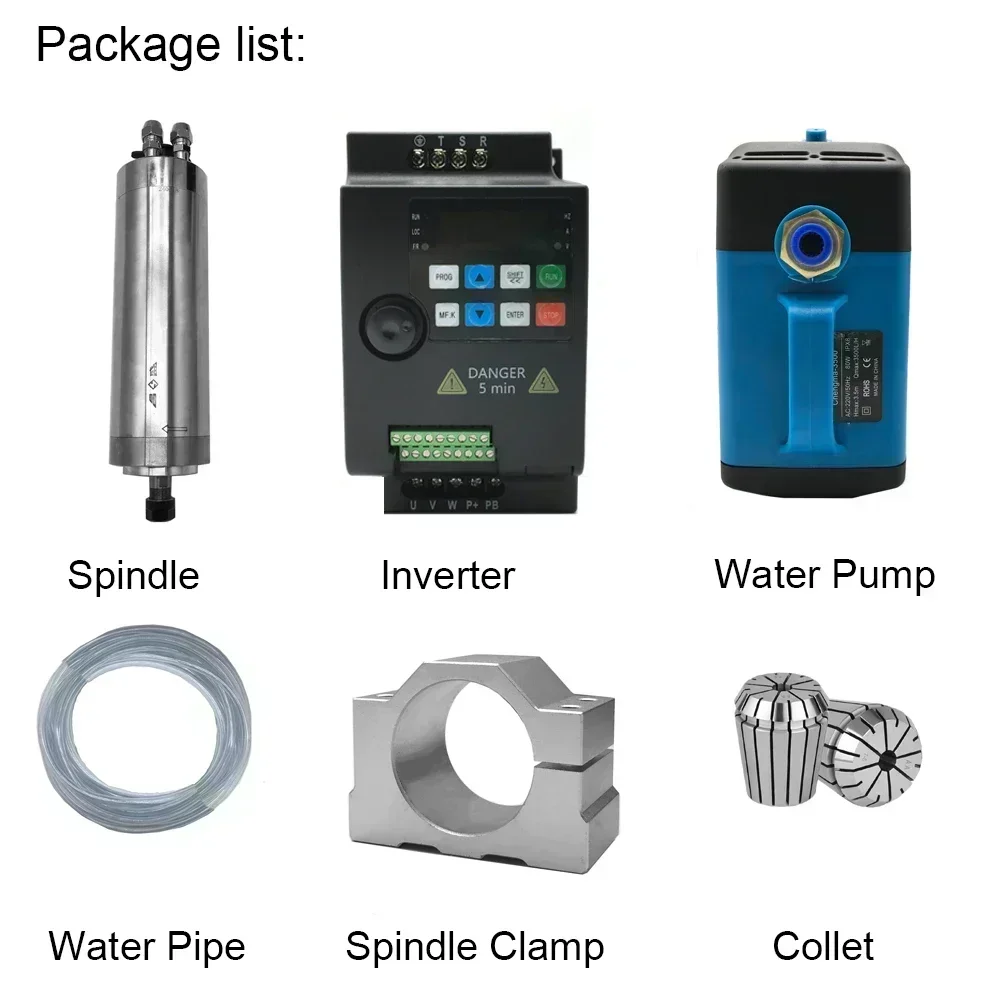

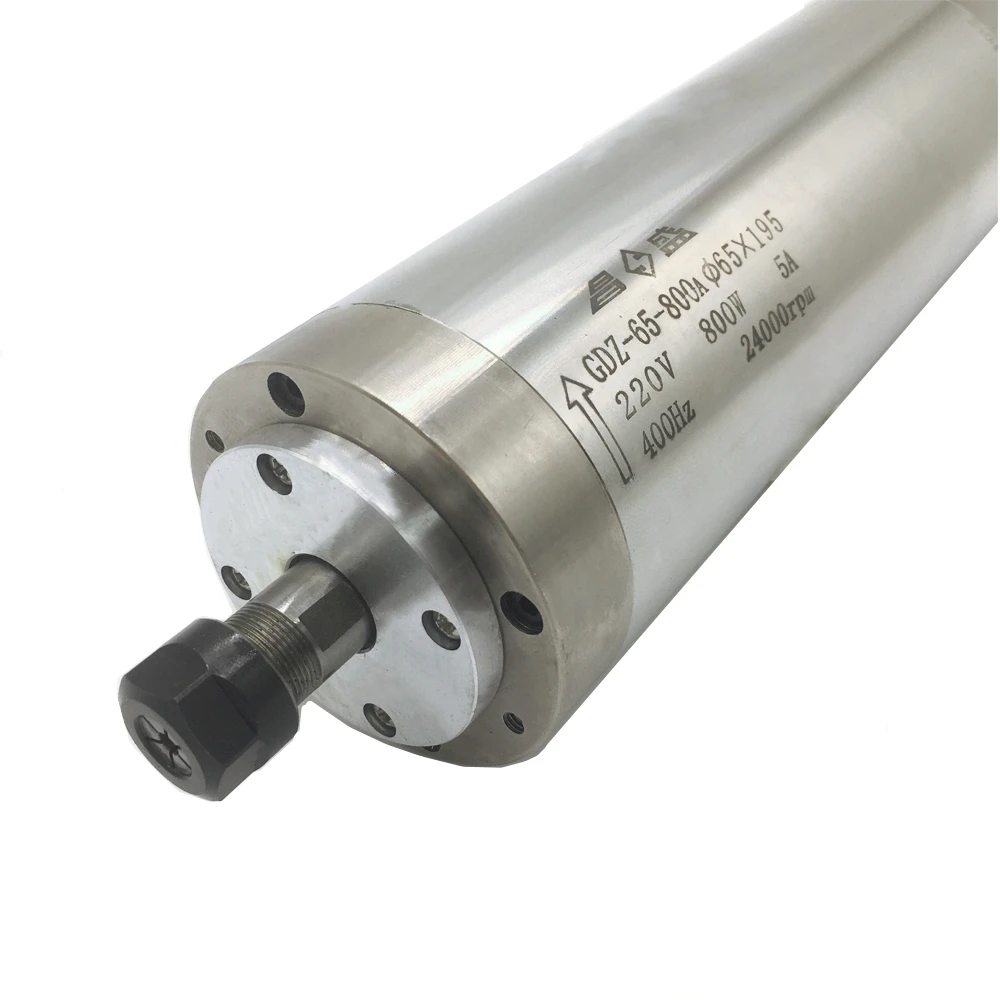

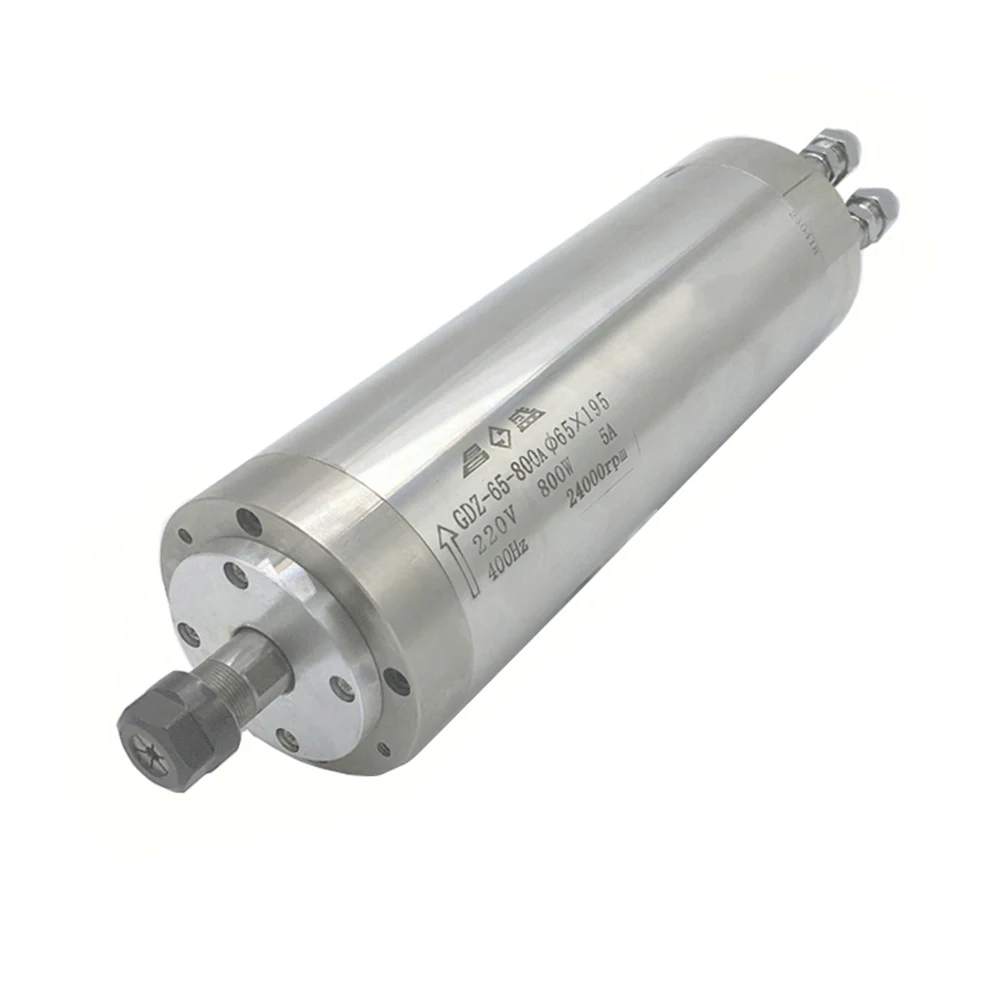

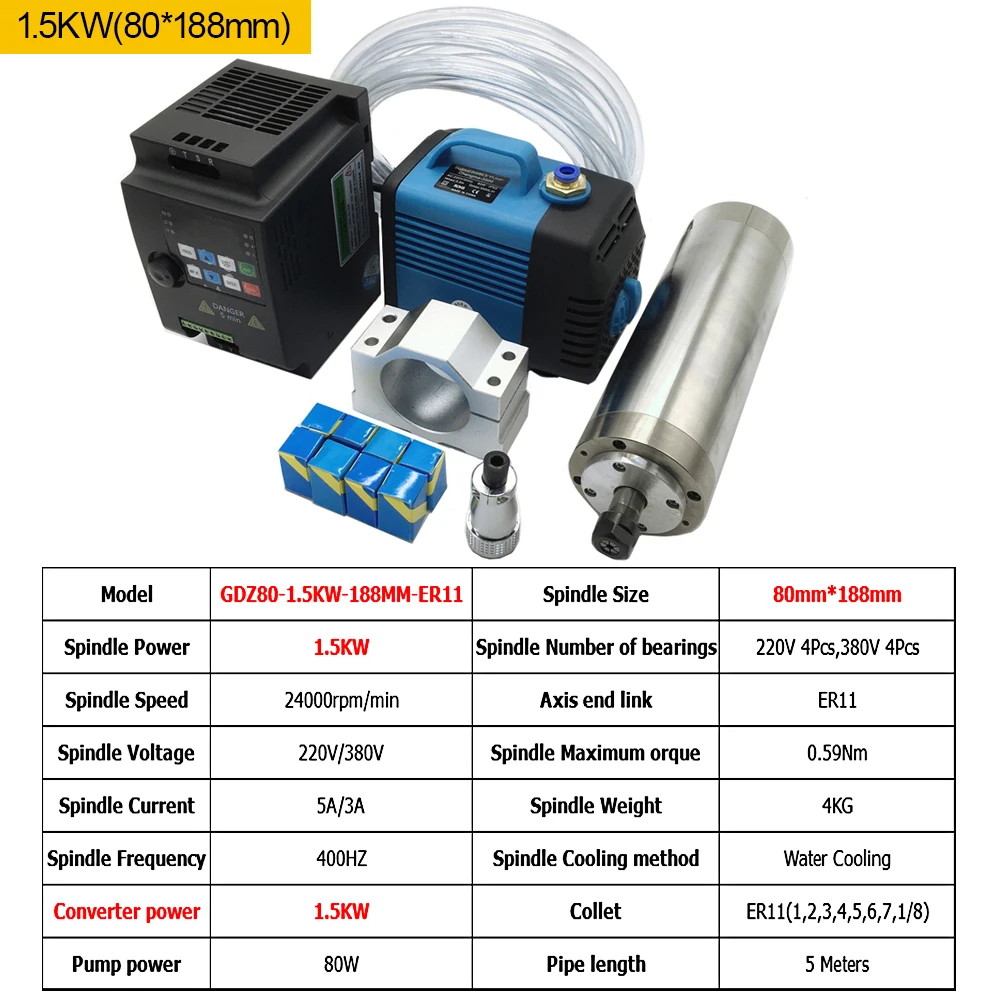

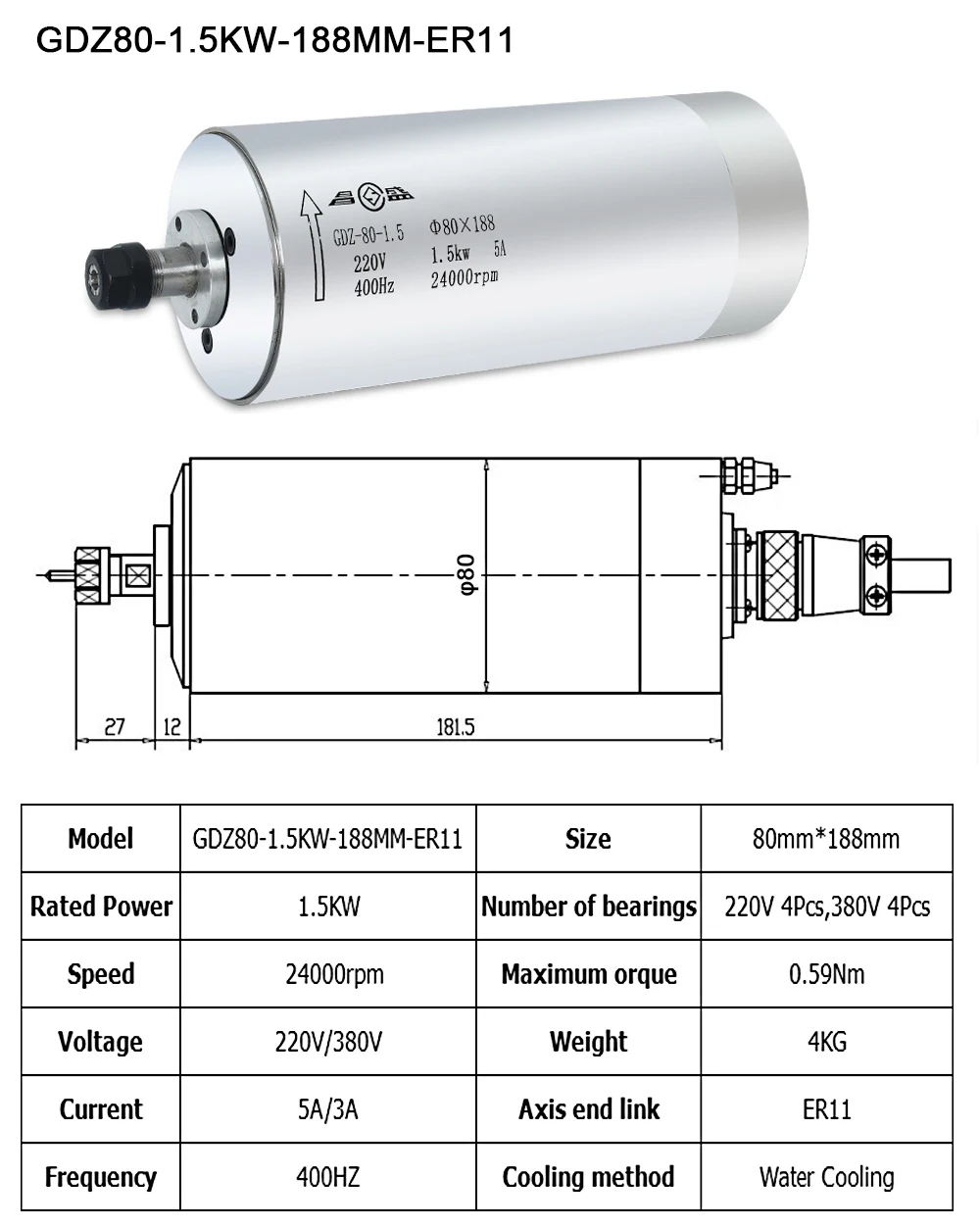

1 unidade * 1.5KW motor de eixo refrigerado a água (tamanho: 80 * 188 mm)

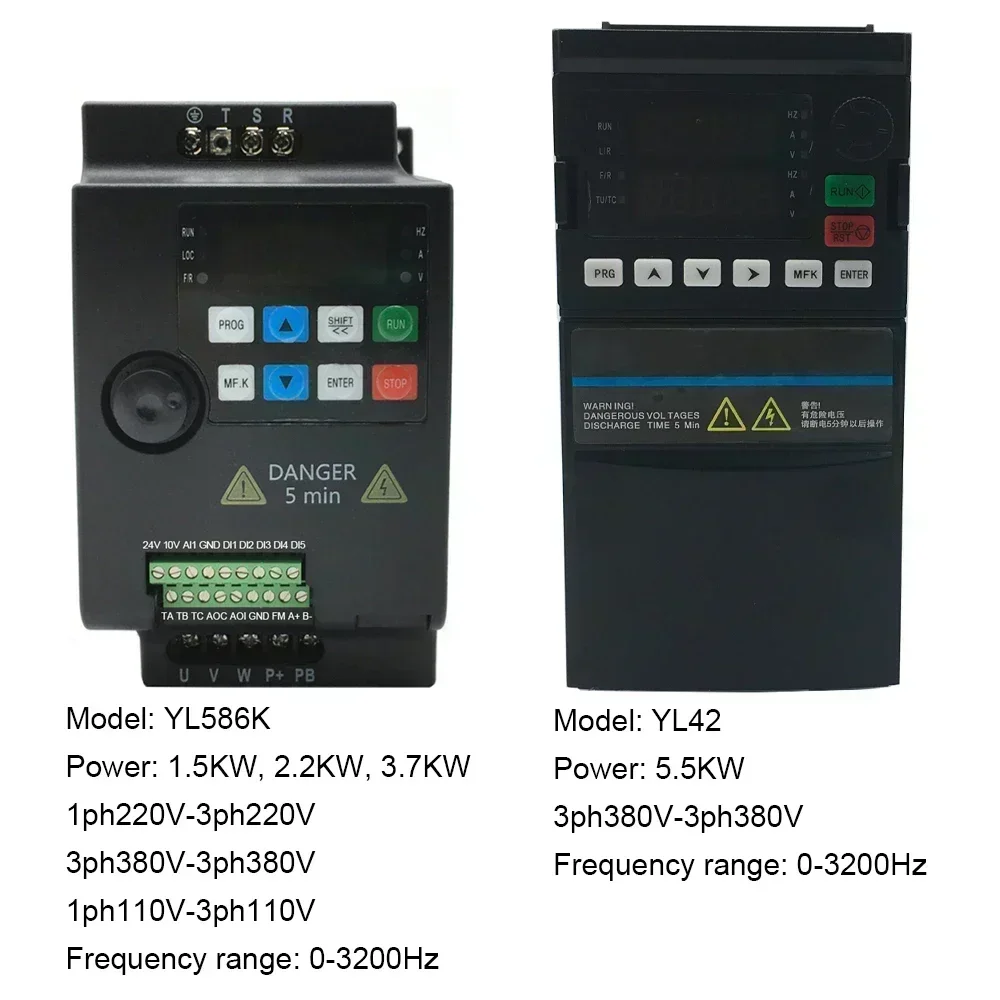

1 unidade * unidade de frequência variável de 1,5 kW
(1PH220V a 3ph220V,3ph380V-3ph380V,1ph110V-3ph110V,0-3200HZ)

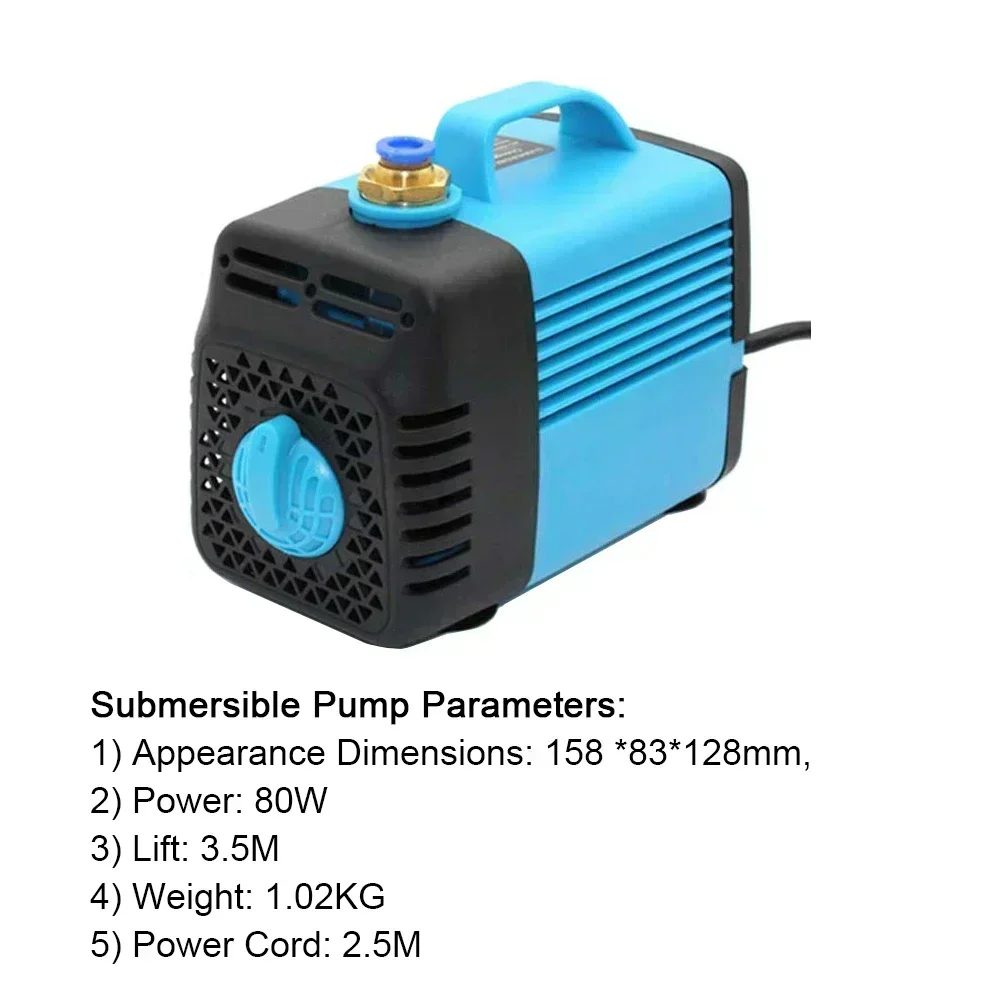

1 unidade * bomba de água de 80 W
1 unidade * tubo de água de 5 metros
1pcs * braçadeira de eixo de 80mm
8 unidades * pinça ER11 (1,2,3.4,5,6,7,1/8)

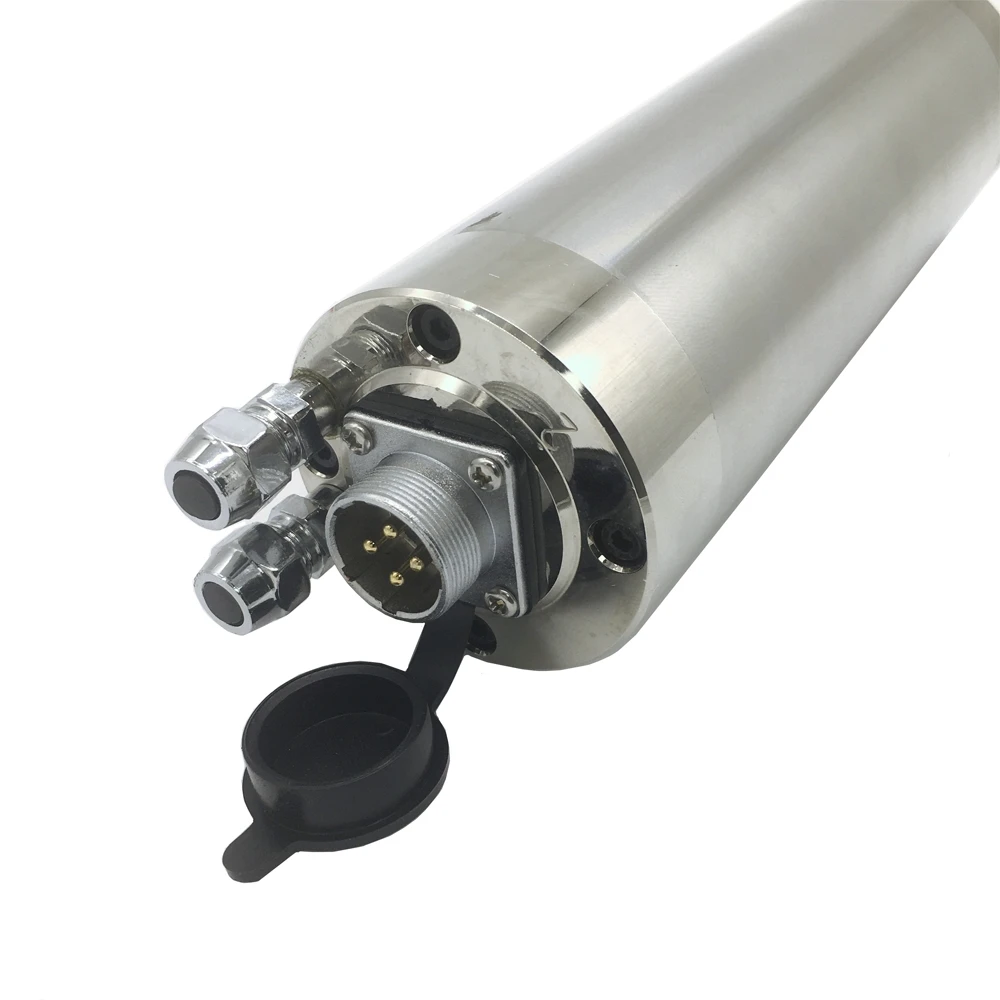

1pcs * plugue de aviação
1 unidade * estágio deslizante com suporte de passo de flange de 57 mm (parafuso esférico SFU1605)
(se você precisar de estágio deslizante com suporte de servo motor de flange de 60 mm, entre em contato conosco)

Curso de 80-208 mm 50 mm
Curso de 80-208 mm e 100 mm
Curso de 80-208 mm e 200 mm
Curso de 80-208 mm e 300 mm

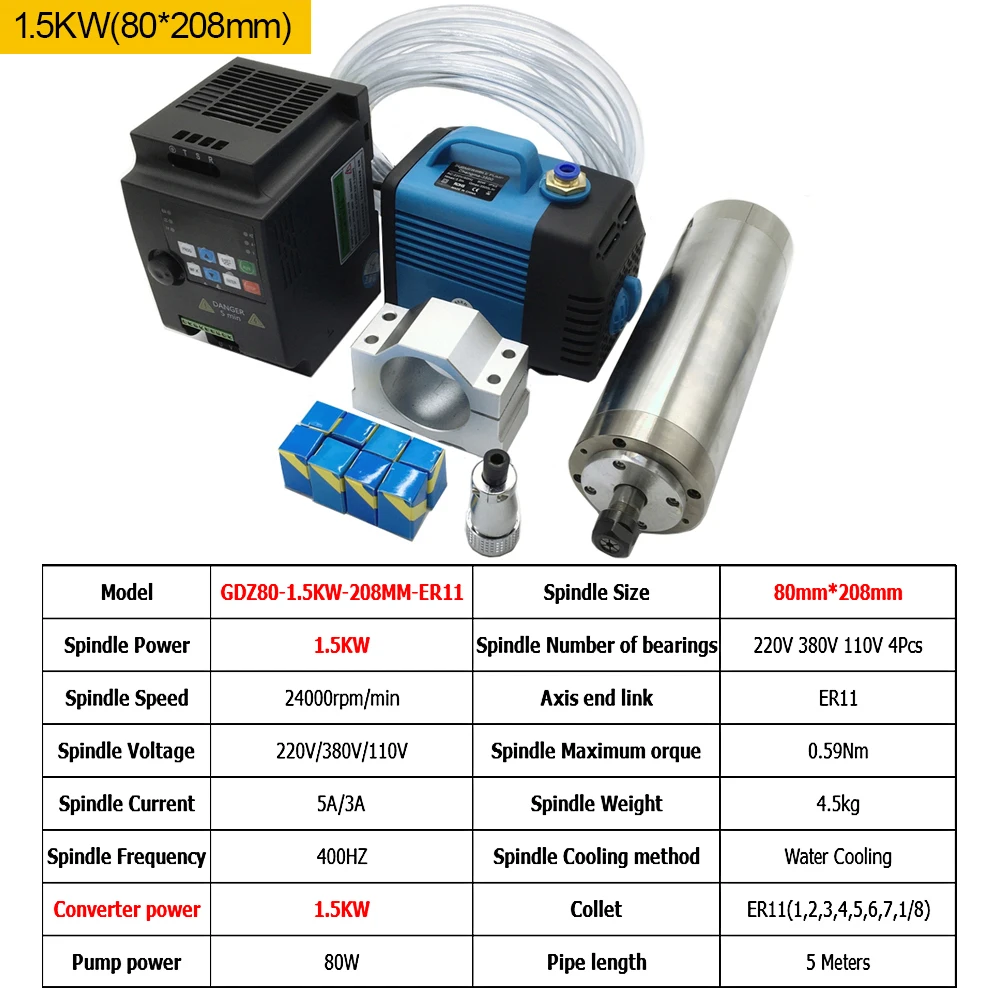

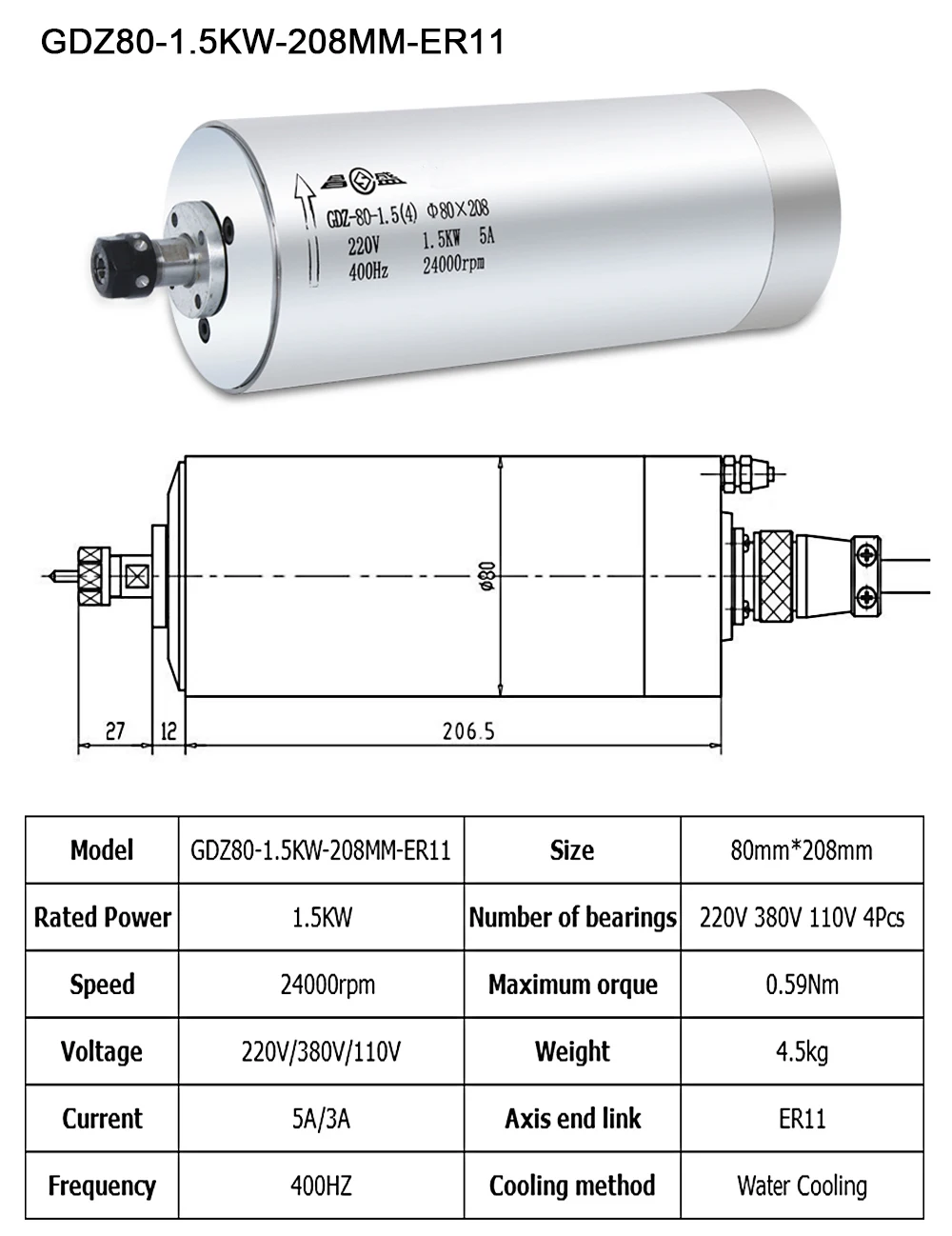

1 unidade * 1.5KW motor de eixo refrigerado a água (tamanho: 80 * 208 mm)
1 unidade * unidade de frequência variável de 1,5 kW
(1PH220V a 3ph220V,3ph380V-3ph380V,1ph110V-3ph110V,0-3200HZ)
1 unidade * bomba de água de 80 W
1 unidade * tubo de água de 5 metros
1pcs * braçadeira de eixo
8 unidades * pinça ER11 (1,2,3.4,5,6,7,1/8)
1pcs * plugue de aviação
1 unidade * estágio deslizante com suporte de passo de flange de 57 mm (parafuso esférico SFU1605)
(se você precisar de estágio deslizante com suporte de servo motor de flange de 60 mm, entre em contato conosco)

Curso 80-213 mm 50 mm
Curso de 80-213 mm e 100 mm
Curso de 80-213 mm e 200 mm
Curso de 80-213 mm e 300 mm

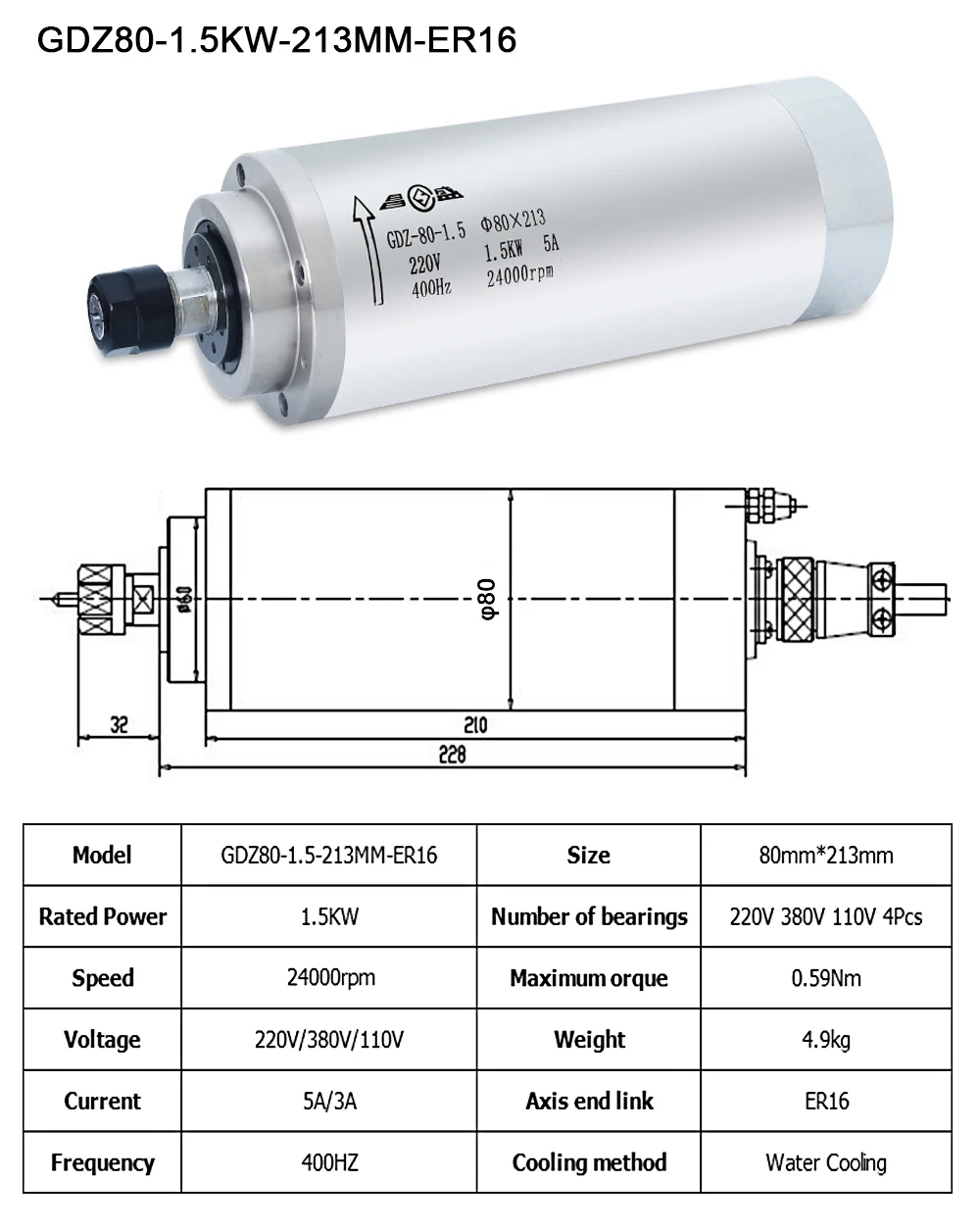

1 unidade * 1.5KW motor de eixo refrigerado a água (tamanho: 80 * 213 mm)
1 unidade * unidade de frequência variável
(1PH220V a 3ph220V,3ph380V-3ph380V,1ph110V-3ph110V,0-3200HZ)
1 unidade * bomba de água de 80 W
1 unidade * tubo de água de 5 metros
1pcs * braçadeira de eixo
11 unidades * pinça ER16 (1,2,3.4,5,6,7,8,9,10, 1/8)
1pcs * plugue de aviação
1 unidade * estágio deslizante com suporte de passo de flange de 57 mm (parafuso esférico SFU1605)
(se você precisar de estágio deslizante com suporte de servo motor de flange de 60 mm, entre em contato conosco)

• A temperatura do ambiente de trabalho do fuso é geralmente de -10 ~ 40oC.
• Antes de instalar a primeira cabeça do eixo do fuso elétrico girada manualmente, deve sentir um fenômeno flexível e sem bloqueio.

• Fuso na preservação e transporte, a graxa de alta velocidade dentro do estado do rolamento mudará, os clientes deverão operar em baixa velocidade por 30 minutos.3.000 rpm e depois seguir o mau aumento, executar 20 minutos cada.O fuso e o inversor devem estar funcionando juntos.As especificações e configurações de parâmetros do inversor precisam corresponder aos parâmetros dos fusos.

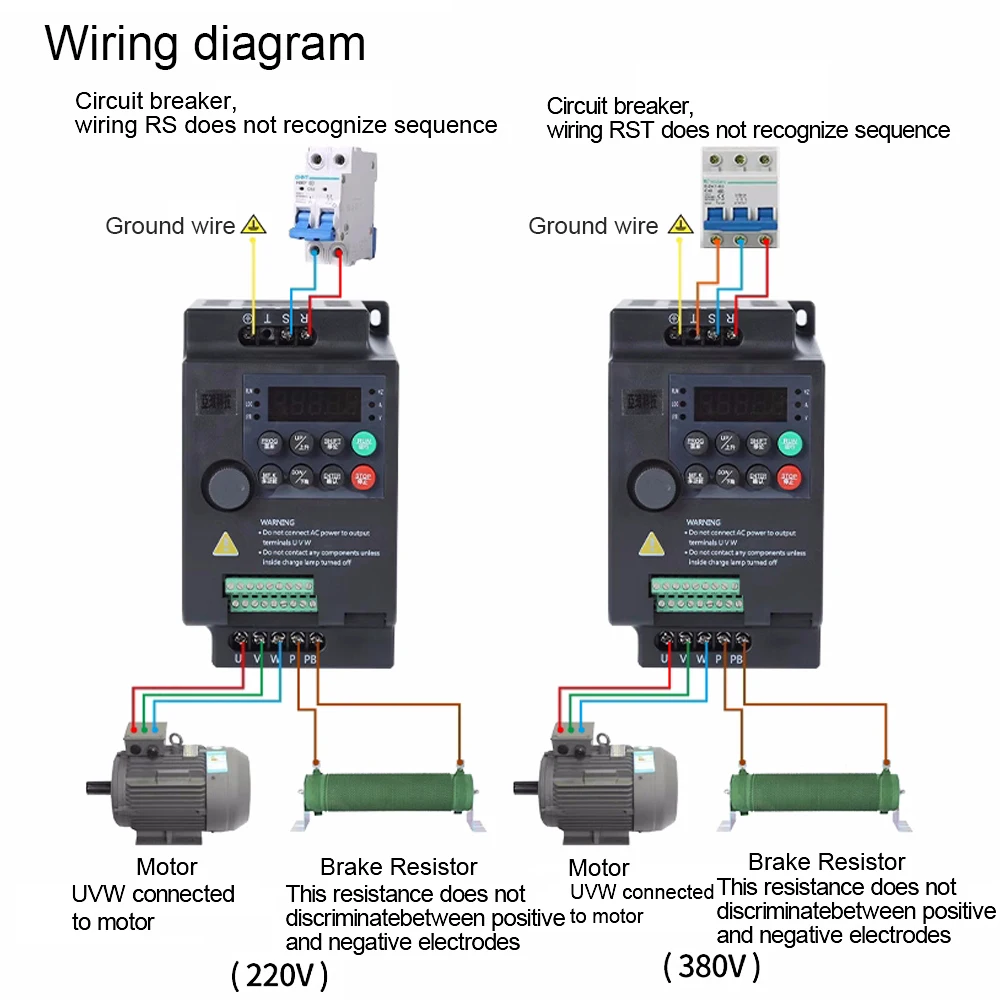

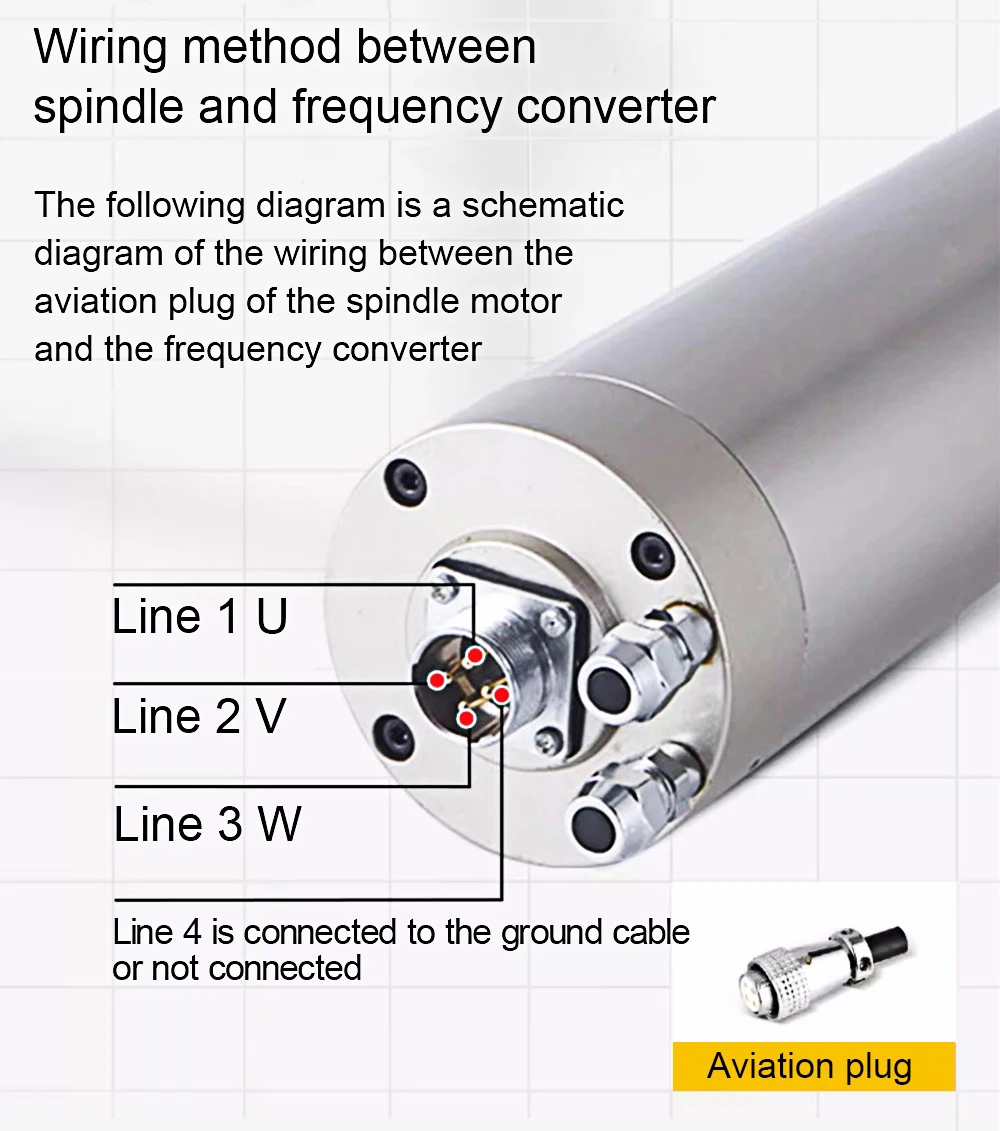

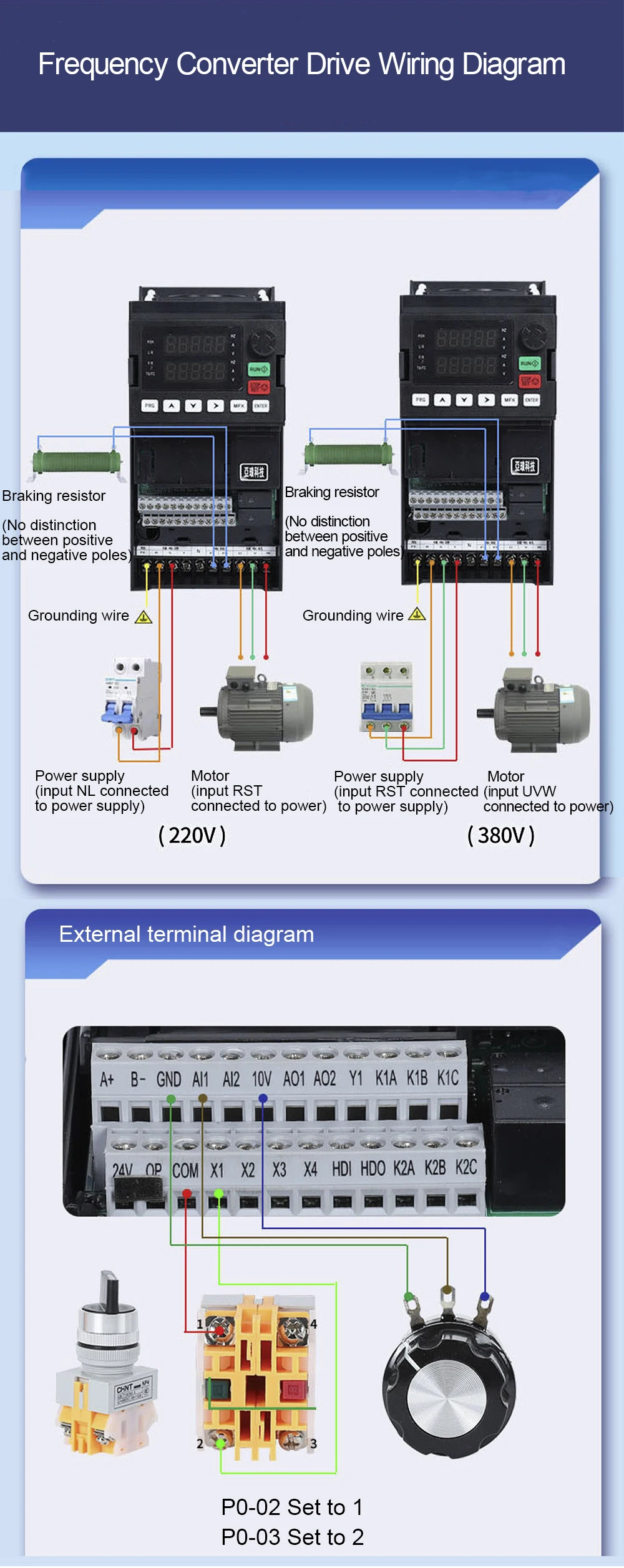

• Conecte o fuso do inversor, o cabo de alimentação do inversor trifásico deve ser soldado no plugue 1 (U), 2 (V), 3 (W) pés, 4 pés para o solo.Depois que a energia é ligada, para observar se o eixo de rotação do fuso indica a direção consistente.Se a inconsistência for imediatamente desligada, substitua o inversor e o fuso conectados a dois fios da fonte de alimentação trifásica.
• Deve garantir que antes de usar o fuso refrigerado a água, o sistema de refrigeração esteja funcionando corretamente.Todos os dias antes de usar o fuso deve funcionar em baixa velocidade por 15-20 minutos.A fixação dos cortadores ao fuso, porcas de pinça, pinças, cortadores deve estar limpo o suficiente.A haste inserida na pinça deve ser superior a 15 mm.
• Antes do envio, fizemos o selo de óleo para evitar ferrugem durante o longo envio.Quando você receber o fuso, limpe o retentor de óleo antes de usar.
• O fuso resfriado a água DEVE ser usado com bomba de água.Caso contrário, o fuso se quebrará em breve.
• O motor do fuso CA DEVE ser usado com inversor.A potência do inversor precisa ser igual ou maior que a potência do fuso.Antes de usar, configure os parâmetros do inversor adequados para o fuso.Caso contrário, o fuso e o inversor serão quebrados imediatamente.
• Quando você usa o fuso, o ruído não é o mesmo que sempre, PERDA o fuso imediatamente.Pode ser necessário substituir os rolamentos do fuso.









●Modelo de estágio deslizante: SXG5080 (painel móvel de 50*80mm)
●Tipo de parafuso esférico: SFU1605 (diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)/SFU1204/SFU1610
●Precisão do parafuso esférico: nível C7
●Curso efetivo: 100mm-1200mm Opcional
●Comprimento total: Curso efetivo + 110 mm
●Tamanho do painel móvel: 50*80mm
●Diâmetro do guia: 12mm
●Tipo de guia: 2 * MGN12R
●Tipo de controle deslizante: 2 * MGN12C
●Carga horizontal: Máx. 50KG
●Carga vertical: Máx. 20KG
●Velocidade máxima: 500mm/s
●Precisão de posicionamento repetido do parafuso esférico: 0,02-0,03 mm
● Suporte do motor suportado (suporte para personalização):
SXG5080 Compatível com motor de passo Nema 23 ou servo motor de flange de 60 mm
(Envio padrão: suporte do motor de passo com flange de 57 mm)
●Material de parafuso esférico e trilho linear: Aço carbono e aço para rolamentos
●Material da placa base: liga de alumínio
