Name: 1-10 pces rs485 rs232 max485 ttl pode para módulo de conversão de porta serial placa conversora de nível 232 turn uart 3.3v 5v max485csa RS-485 - HFG 3D
SKU: 1005003716689999
Availability: InStock

Produto Químico de Alta Preocupação: Nenhum
Pacote: Module
Cutomizado: Sim
Potência de dissipação: low
Tensão de alimentação: DC 3v 5v
Aplicação: computador
Tipo: REGULADOR DE TENSÃO
Nome da marca: EC Buying
Origem: CN (Origem)
Condição: novo
Temperatura operacional: normal
Smart Electronics Experiment: Switch And Sensor For Arduino STM32
Level Convertor 485 To Serial UART: XY-017
MAX485 TTL to Turn RS485 Module Level Conversion: 485 To Serial UART MAX485CSA RS-485 For Arduino DC 3.3V 5V Electronic DIY KIT
MAX485 485 TTL to RS485 Conversion Module: Level Convertor 485 To Serial UART MAX485CSA RS-485 For Arduino XY-017
RS485 RS232 MAX485 TTL CAN to Serial Port: Conversion Module Level Convertor Board 485 To Serial UART MAX485CSA RS-485
MAX485 TTL to Turn RS485 Module Level: Conversion 485 To Serial UART MAX485CSA RS-485 For Arduino DC 3.3V 5V KIT

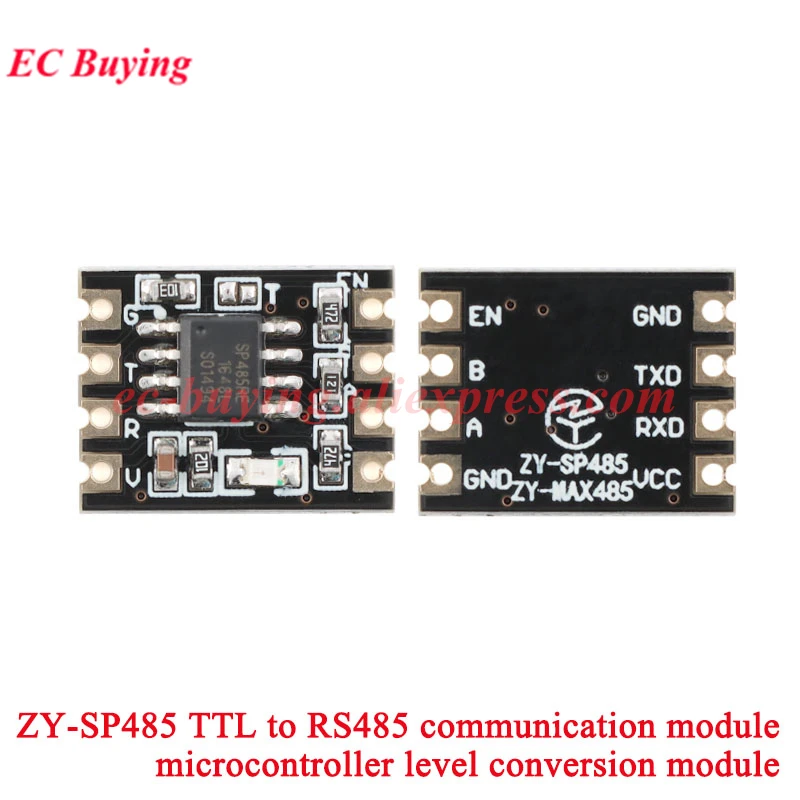

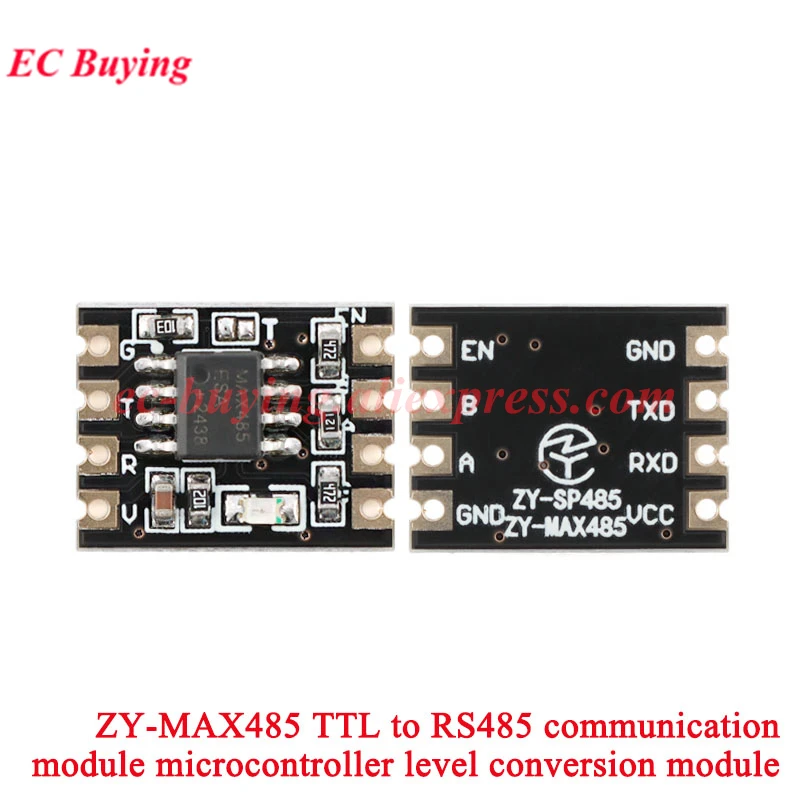

ZY-MAX485 ZY-SP485 TTL to RS485: communication module microcontroller level conversion module

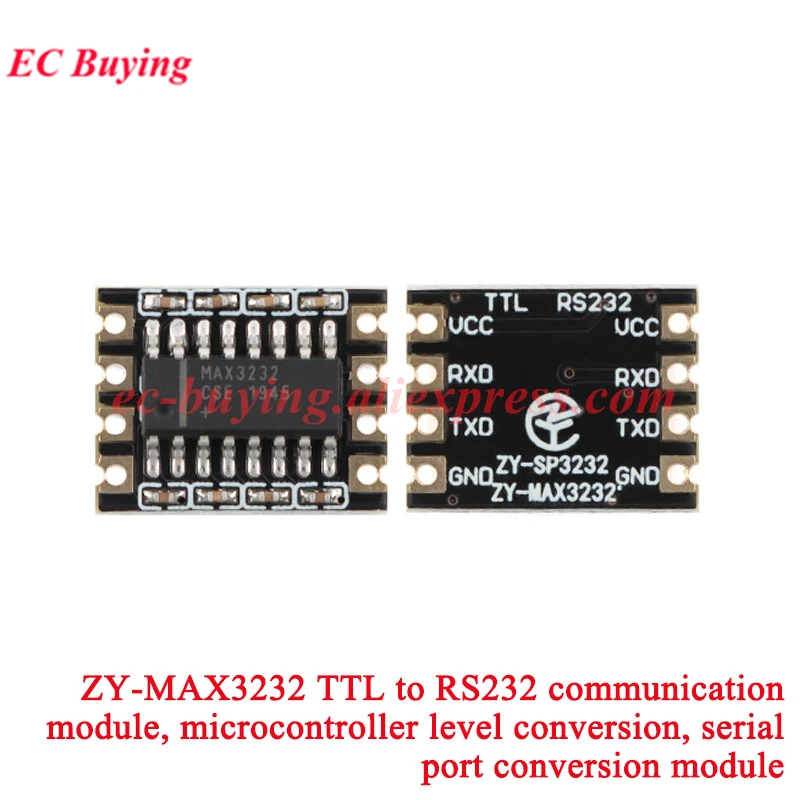

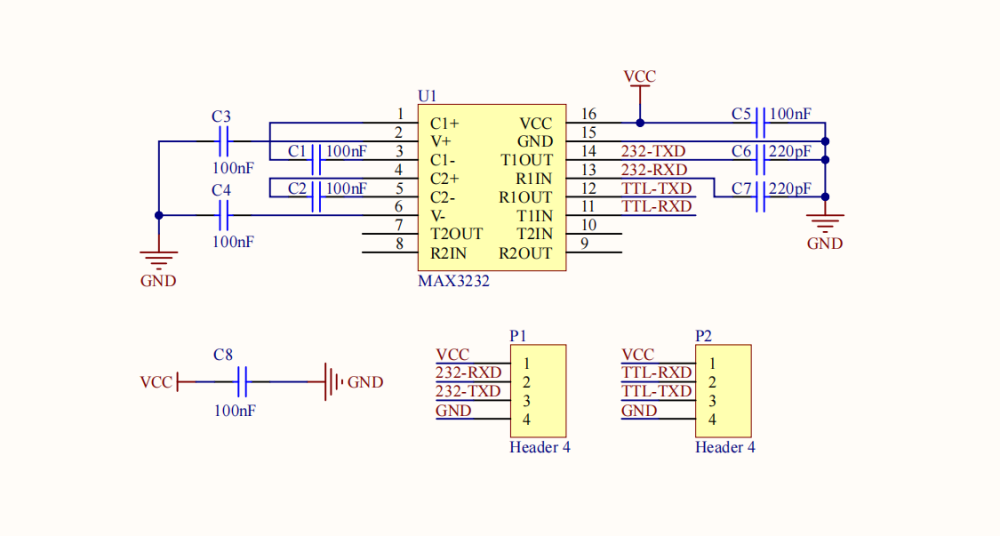

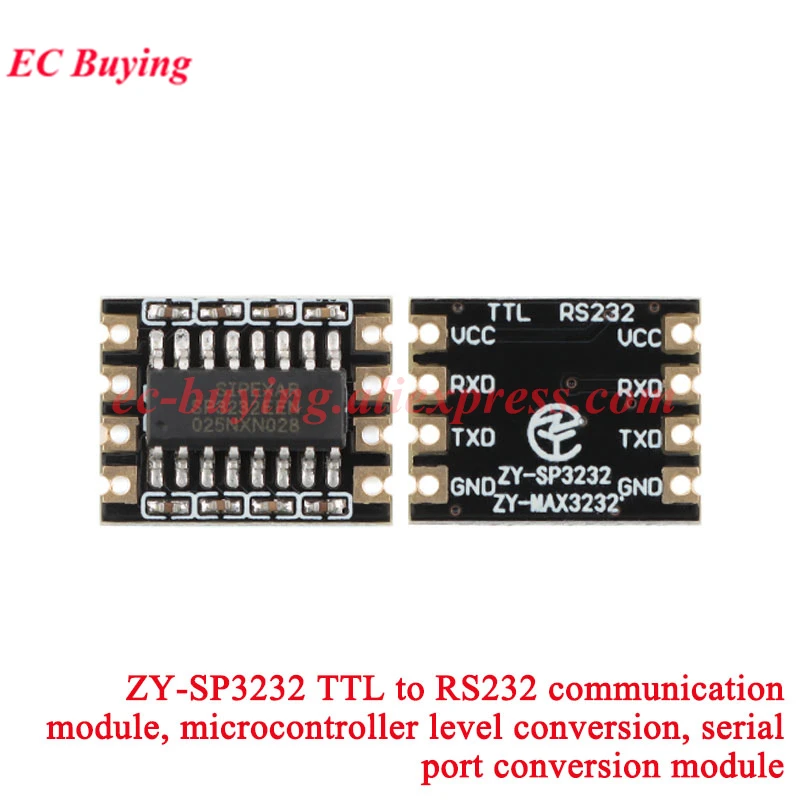

ZY-MAX3232 ZY-SP3232 TTL to RS232: communication module microcontroller level conversion serial port conversion module

Introdução do produto:

O módulo usa uma placa de circuito de backplane preta, de alta qualidade, padrão 3.Plugue de 81 mm, interface de outro pino, comutação automática do transceptor RS485, sem comutação de direção, indicadores LED duplos na placa indicam o status de recebimento e envio e uma luz de energia indica status da fonte de alimentação, chip regulador de tensão integrado suporta 3.Fonte de alimentação de ampla tensão 3-5V

Fornecido (não soldado): plugue industrial padrão de 3,81 mm, pino de passo de 2,54

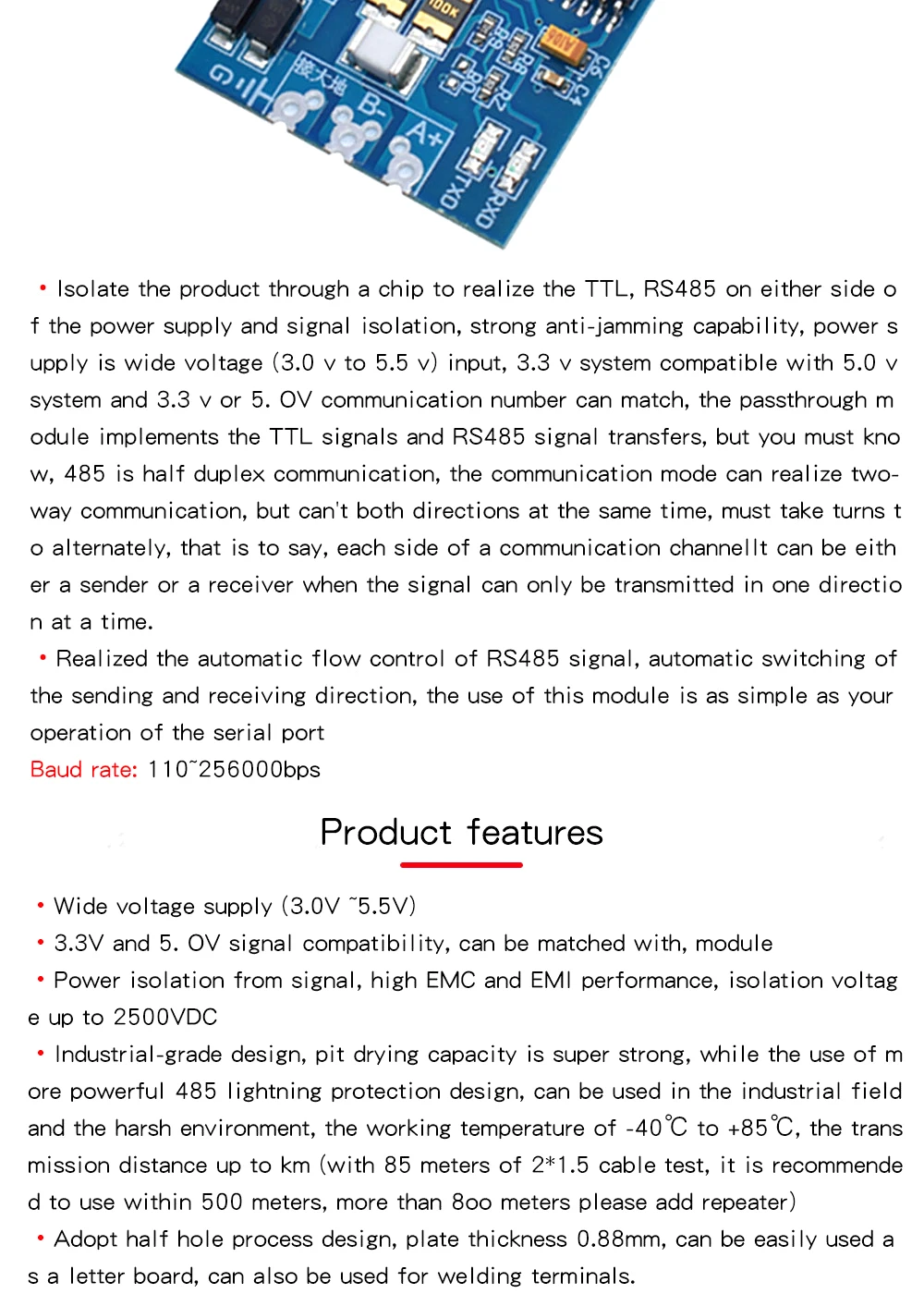

O módulo de transmissão transparente realiza a conversão mútua de sinais de nível TTL e sinais de nível RS485, e 485 é comunicação half-duplex.Este método de comunicação pode realizar comunicação bidirecional, mas não pode ser realizada simultaneamente em duas direções, e deve alternadamente e alternadamente. Cada segmento do canal de comunicação pode ser uma extremidade de transmissão ou uma extremidade de recepção, mas ao mesmo tempo, as informações podem ter apenas uma direção de transmissão.Este módulo realiza o controle automático da direção do fluxo do sinal RS485, e a direção de transmissão e recepção é alternada automaticamente.Este módulo é igual à porta serial de operação.Ele adota chip importado, design de nível industrial, tipo anti-bloqueio e método de revestimento de cobre, tem alto EMI e EMC, o torna forte capacidade anti-interferência e adota um poderoso design de proteção contra raios de barramento 485.Pode ser usado em ambientes industriais e em ambientes externos agressivos.A distância de transmissão pode chegar a quilômetros (usando 850 metros de cabos 2*1,5 para teste, recomenda-se usar dentro de 800 metros, mais de 800 metros para repetidores).Ao transmitir na natureza por longas distâncias, a extremidade “terra conectada” do módulo é conectada à terra, o que pode desempenhar um bom papel de proteção anti-interferência e contra raios, tornando o barramento 485 mais seguro;a transmissão interna de curta distância não pode ser conectada à terra.Com indicador de sinal RXD, TXD, o status de recepção e recepção não fica obstruído.Pode ser trocado a quente sem incorporar sinal.

Parâmetro

1.Com pino de passo padrão de 2,54, conveniente para desenvolvimento secundário;

2.Com resistor correspondente de 120 ohms, curto-circuito R0 pode ativar o resistor correspondente, curto-circuito é recomendado para transmissão de longa distância;

3.Suporta comunicação multimáquina, pelo menos 40 nós podem ser conectados à mesma rede;

4.Ampla fonte de tensão (3,0V ~ 30V), tensão limite 33V, recomenda-se usar dentro de 30V, a tensão mínima é superior a 2,8V;

5.Compatível com sinais de 3,3 V e 5,0 V, pode combinar com o módulo;

Soquete branco 2,547, projetado com fio de silicone 4P, resistente a altas temperaturas, antienvelhecimento

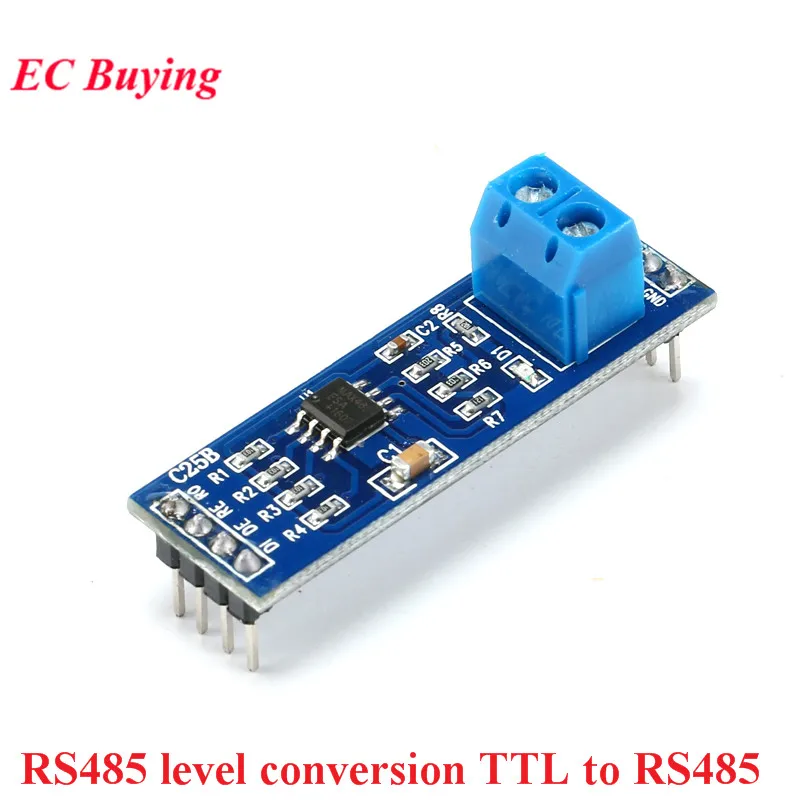

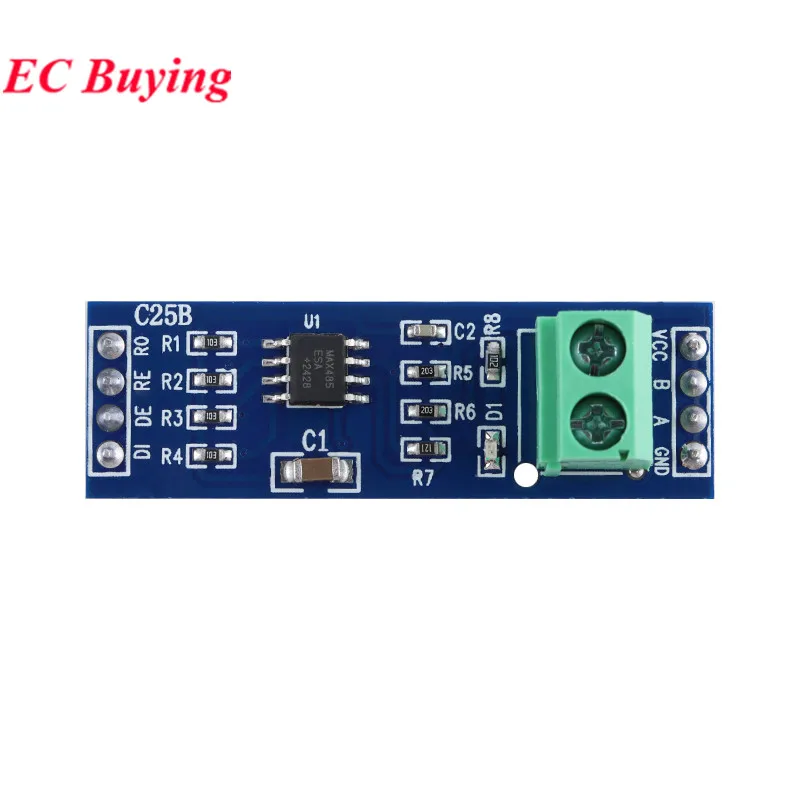

1. O chip MAX485 integrado é um transceptor de baixa consumo de energia e taxa de variação limite para comunicação RS-485.

2. a bordo com terminal 2P com espaçamento de 5,08 (mm), fácil fiação de comunicação RS-485.

3. todo o pino do chip foi conduzido para fora, você pode controlar a operação através do microcontrolador.

4. a tensão de trabalho: 5V.

5. tamanho da placa: 46 mm x 12 mm.

Dicas:

Este módulo pode realizar a conversão mútua entre o sinal TTL e o sinal RS485, mas 485 é uma comunicação half-duplex.Este modo de comunicação pode realizar comunicação bidirecional, mas não pode ser realizado em duas direções ao mesmo tempo.Ou seja, cada extremidade do canal de comunicação pode ser o lado transmissor ou o lado receptor, mas ao mesmo tempo, as informações podem ter apenas uma direção de transmissão.
Este módulo realiza a conversão mútua entre o sinal TTL e o sinal RS485, sem necessidade de controle de "receber - enviar", use este módulo enquanto você opera a porta serial de forma simples, compatível com 3.3V e 5.Fonte de alimentação 0V, compatível com 3.3V e 5.Sinal 0V;Chip importado, o desempenho é muito estável, de acordo com os padrões de design industrial;capacidade anti-interferência, embora tenha um design de minas 485 mais eficaz, no campo industrial e em ambientes adversos de campo, a distância de transmissão de até 1000 metros Dos 850 metros de 2 * 1.5 cabos para fazer o teste, recomenda-se usar dentro de 800 metros, mais de 800 metros, adicione repetidores).

Características do produto:

Considere totalmente o design de proteção contra raios do barramento 485 e o design anti-bloqueio, transmissão de longa distância no campo, o acesso lateral de "terra" do módulo à terra, pode desempenhar um efeito anti-bloqueio e relâmpago muito bom, barramento 485 mais seguro;a transmissão interna de curta distância não pode acessar a terra.
O uso de design de passo padrão de 2,54, para facilitar seu desenvolvimento secundário.
Com resistor correspondente de 120 ohms, R0 em curto para permitir o resistor correspondente, transmissão de longa distância do curto-circuito proposto.
Suporta comunicação multimáquina, permitindo acesso a até 128 dispositivos no barramento.
Suporte hot-swap, não haverá outro fenômeno morto de plugue de sinal de plugue quente de 485 chip.
Grande área de cobre, para evitar interferência de sinal.
O design do processo de meio furo, espessura de 0,8 mm, pode ser facilmente usado como placa-mãe, mas também uso de terminal de soldagem.

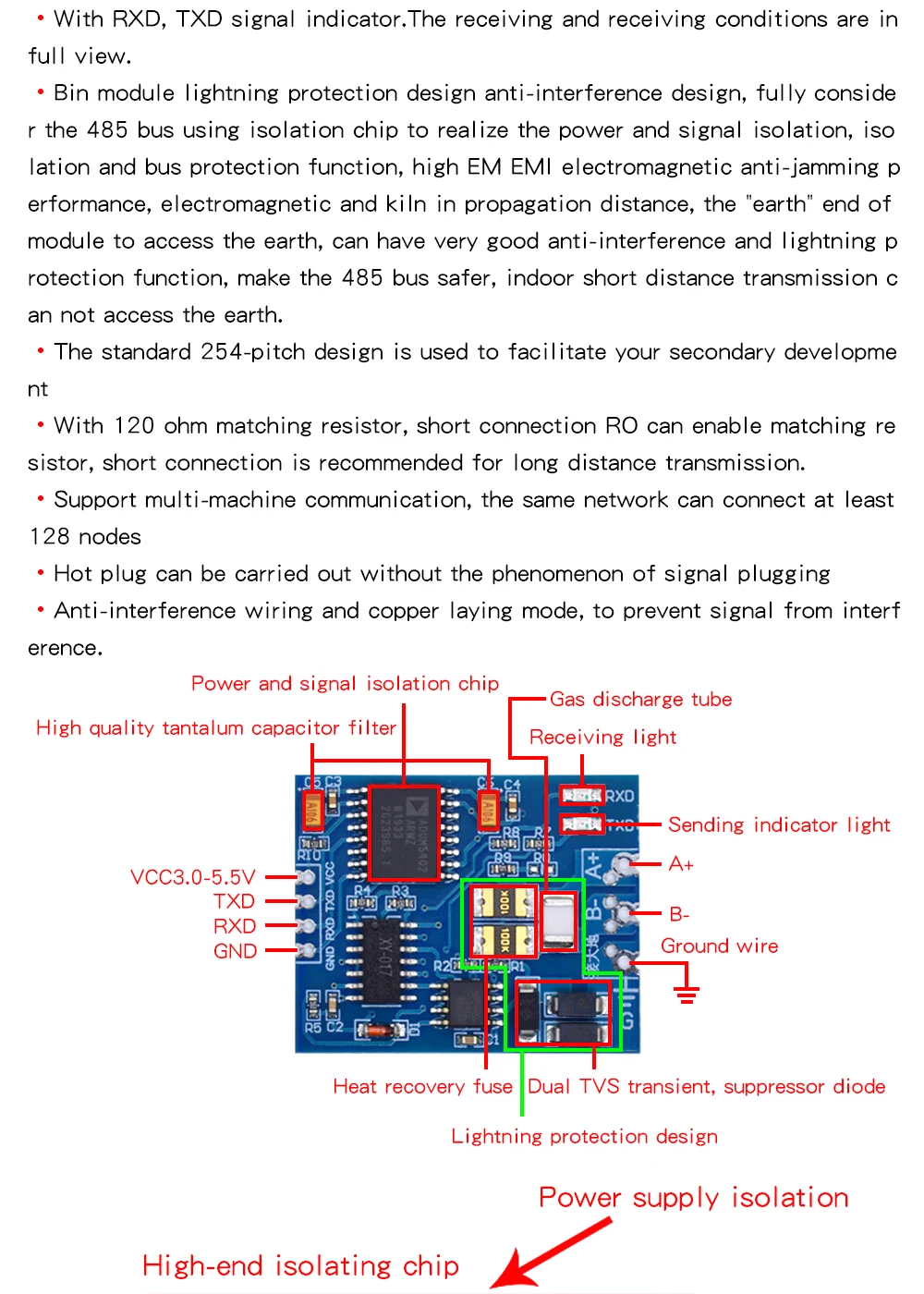

Com indicador de sinal RXD, TXD.

Parâmetros do produto:

Tensão operacional: compatível com 3,3 V e 5,0 V
Taxa de transmissão de suporte: 110-256000bps
Temperatura de operação: -40 Celsius a +85 Celsius
Sinal de comunicação: compatível com 3,3 V e 5,0 V

O módulo RS232 para RS485 é um módulo eletrônico usado para obter conversão de mídia entre os protocolos RS232 e RS485.RS232 e RS485 são duas interfaces diferentes e RS-232 só pode transmitir 10 metros.No caso de longas distâncias de comunicação, geralmente é necessário converter sinais RS232 em sinais RS485.Porque a interface RS-485 pode transmitir 1200 metros.O módulo RS232 para RS485 tem as características de forte flexibilidade, longa distância de extensão, velocidade de transmissão rápida e forte capacidade anti-interferência, e é amplamente utilizado em vários controles de automação industrial, telas de LED, monitoramento inteligente de edifícios, energia e campos elétricos.

Parâmetros técnicos

Fonte de alimentação de trabalho: DC5 ~ 30V

Entrada/saída: comunicação bidirecional RS-232 para RS485

Velocidade de comunicação: 1200 ~ 115200bps, até 200kbps

Capacidade de carga: RS485 requer um repetidor adicional para mais de 32 dispositivos.

Objetivo principal:

1: MCUs como microcontroladores e ARM comunicam através da porta serial do computador para RS485

2: Modificação de rádio, telefone celular piscando, GPS piscando 360、 Inspeção de carro, DVD piscando, reparo de disco rígido, atualização de decodificador

3: Expansão da porta serial de dispositivos

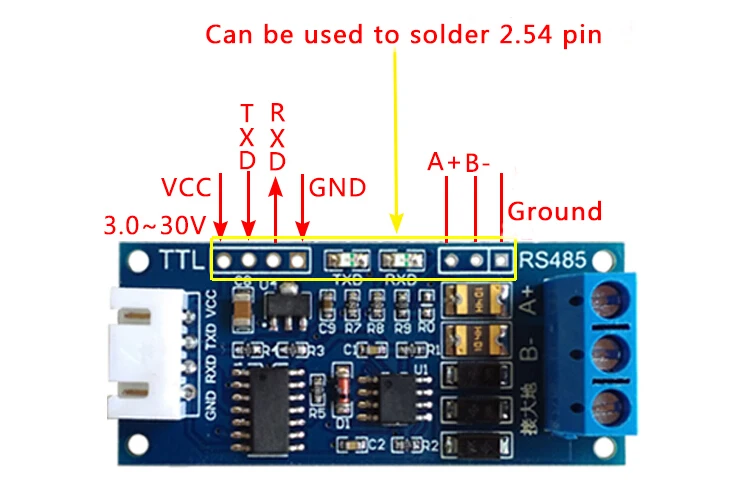

Instruções de uso: (Tomando a conexão MCU como exemplo, explique como conectar cada linha de pinos)

VCC: Conectado a DC 3V-5,5V

GND: Conectado ao GND

TXD: Conectado ao terminal TTL TX

RXD: Conectado ao terminal TTL RX

A: Conectado ao terminal RS485 A

B: Conecte ao terminal RS485 B

Instruções de uso: (Tomando a conexão MCU como exemplo, explique como conectar cada linha de pinos)

VCC: Conectado a DC 3V-5,5V

GND: Conectado ao GND

TXD: Conectado ao MCU.RX (direção do fluxo do sinal: MCU.RX<<SP3232<<PC.TX)

RXD: Conectado ao MCU.TX (direção do fluxo do sinal: MCU.TX>>SP3232>>PC.RX)
