Xyz eixo guia linear estágio único trilho sfu1204/1605/1610 parafuso esférico motorizado cnc mesa deslizante kit de motor robô de eixo único

, Author

R$ 201,03R$ 1.105,29

mp-logo-hand-shake
Até 12x sem cartão com a Linha de Crédito. Saiba mais
Compre com o Mercado Crédito sem cartão e pague por mês
1
Adicione o produto ao carrinho de compras e, na hora de pagar, selecione “Linha de Crédito”.
2
Inicie sessão no Mercado Pago.
3
Escolha o número de parcelas que melhor se adapte a você e pronto!

Crédito sujeito a aprovação.

Dúvidas? Confira nossa página de Ajuda.

REF: 1005008728330234

Descrição

  • Químico Hign-em causa: Nenhum
  • Número do modelo: DXG6042
  • Largura ou Diâmetro da Guia: 12mm
  • Origem: CN (Origem)
  • Certificado: CE
  • Effective Stroke: 100mm-1200mm Optional
  • Ballscrew type: SFU1204/SFU1605/SFU1610
  • Horizontal load: 60KG (Max)
  • Vertical load: 30KG (Max)
  • Module material: Industrial Aluminum Profile
  • Module width: 42mm
  • Repeat positioning accuracy: 0.02mm-0.03mm
  • Ballscrew accuracy: C7
  • Guide Type: MGW12R
  • Slider Type: MGW12C
  • Guide diameter: 12mm
  • product keyword 1: Ball Screw Slide
  • product keyword 2: cnc table aluminium
  • product keyword 3: sliding table
  • product keyword 4: linear sliding table
  • product keyword 5: linear stage
  • product keyword 6: xy stage motorized
  • product keyword 7: motorized CNC Table
  • product keyword 8: cnc table
  • product keyword 9: xyz stage
  • product keyword 10: linear table
  • product keyword 11: cnc sliding table
  • product keyword 12: xyz linear stage

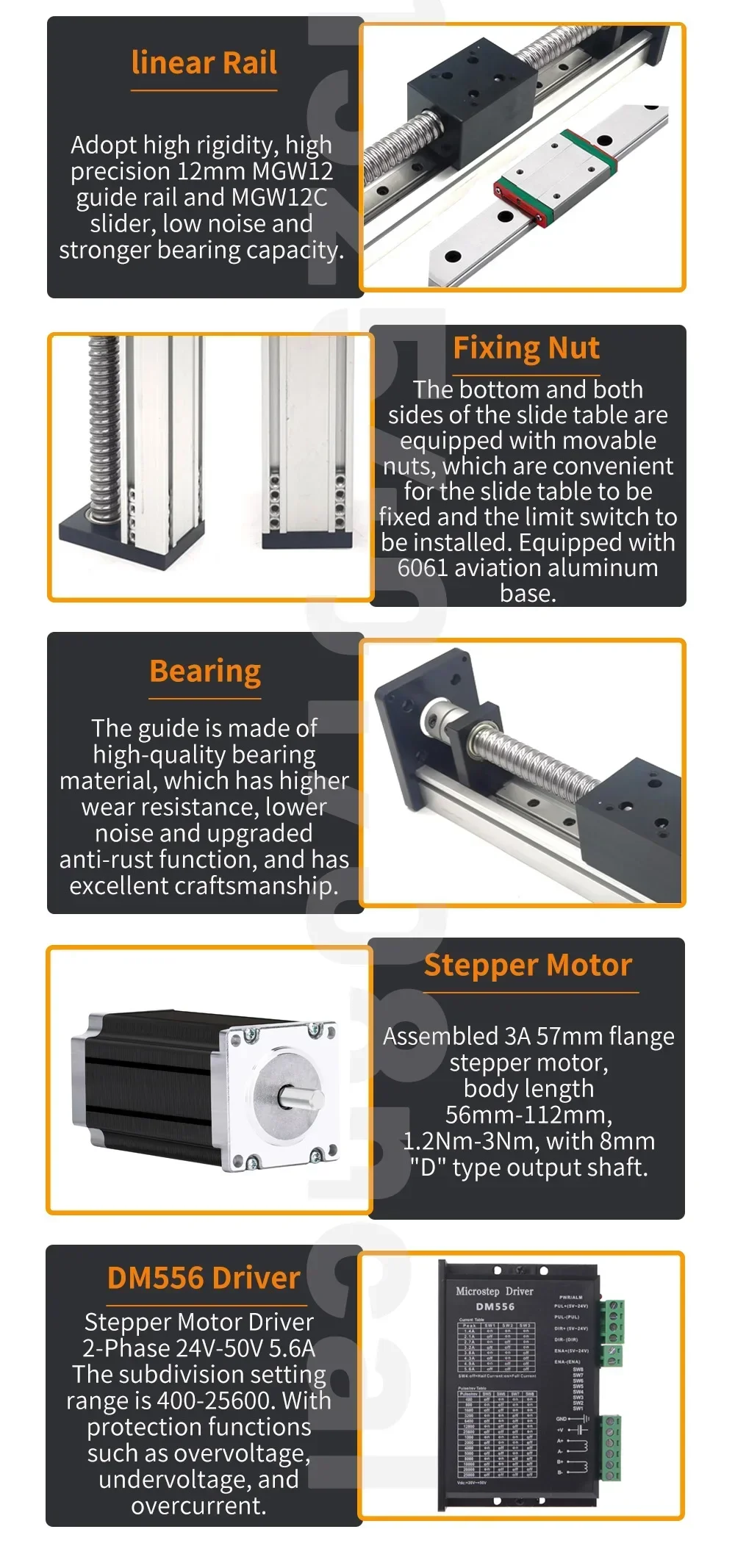

● Apenas mesa deslizante:
1 * mesa deslizante de trilho único
Acoplamento de 1*8mm a 8mm para motor Nema 23
(Se você precisar de um acoplamento de 5 mm para o motor Nema 17, deixe uma nota)

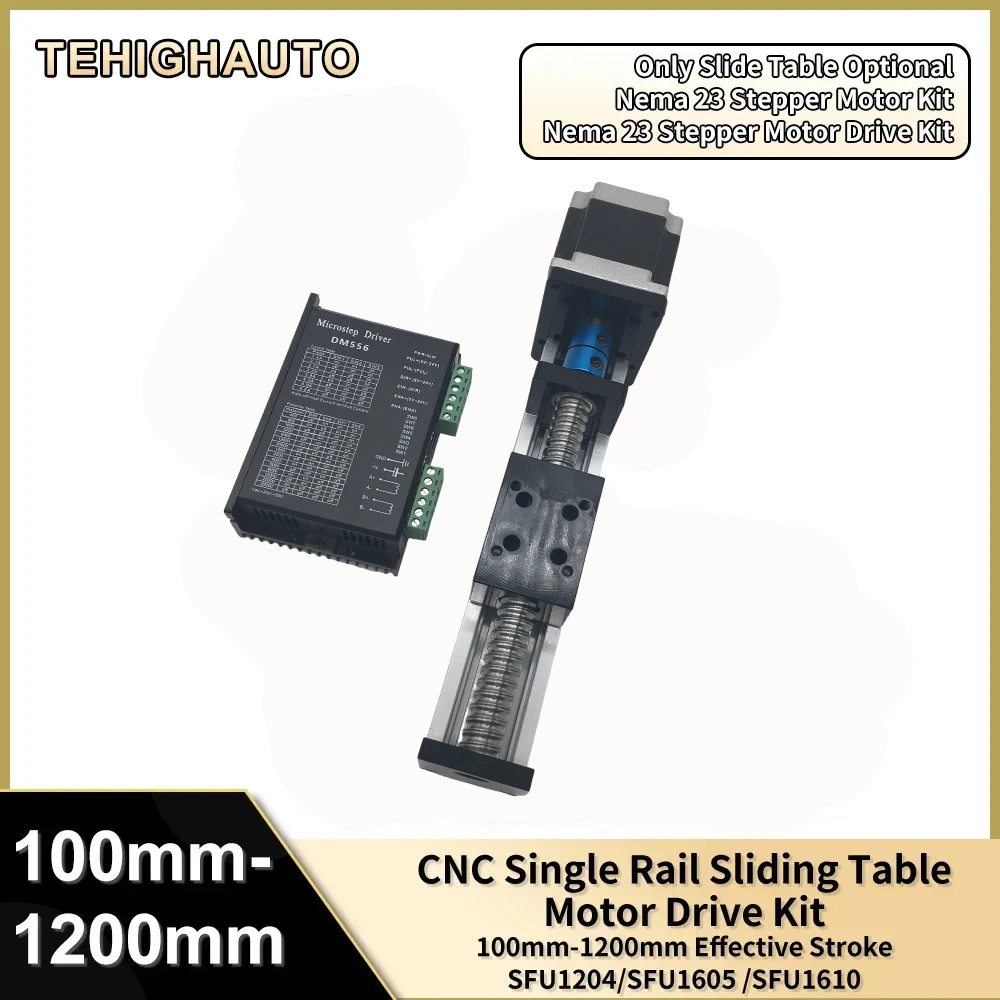

● Com kit de motor:
1* Mesa deslizante de trilho único
1 * motor de passo de circuito aberto Nema 23
Acoplamento de 1*8mm a 8mm

● Com kit de acionamento do motor:
1* Mesa deslizante de trilho único
1 * Nema 23Arco abertoMotor de passo
1 * unidade DM556
Acoplamento de 1*8mm a 8mm

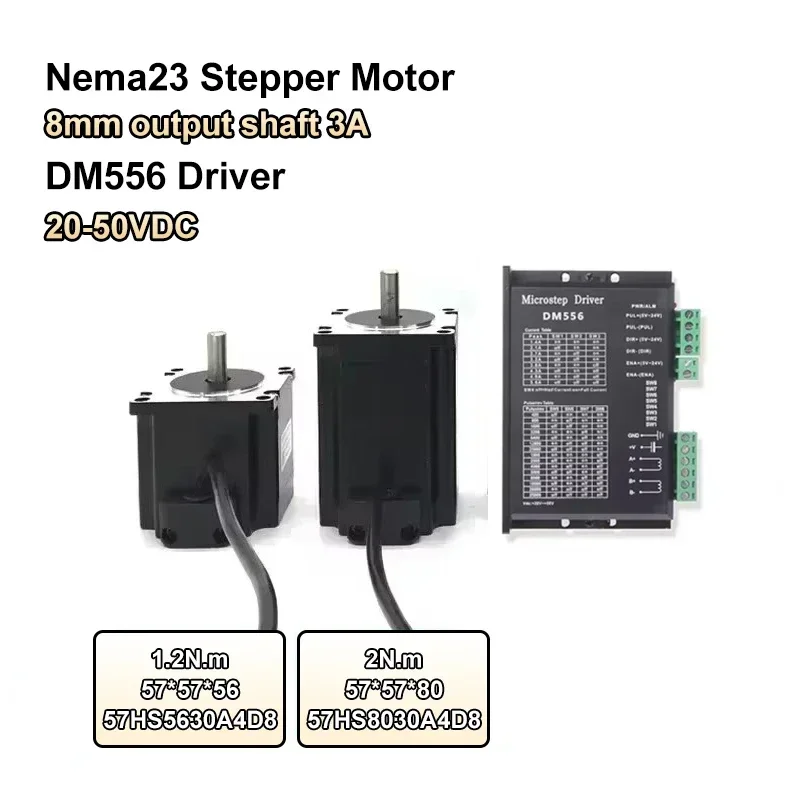

Motor de passo Nema23 com flange de 57 mm
Modelo Torque de retenção
(N.m)
Comprimento corporal
(mm)
Atualmente
(A)
Resistência de fase
(Ω)
Indutância de fase
(mH)
Torque de detenção
(N.cm)
Momento de inércia
(g.cm2;)
Ângulo de passo
(°)
Não.dos leads Saída
diâmetro
(mm)
57HS5630A4 1.2 56 3 0.8 2.4 3.5 280 1.8 4 8
57HS8430A4 2.0 80 3 1.2 4.6 8 580 1.8 4 8
57HS11230A4 3.0 112 3 1.6 6.8 12 800 1.8 4 8

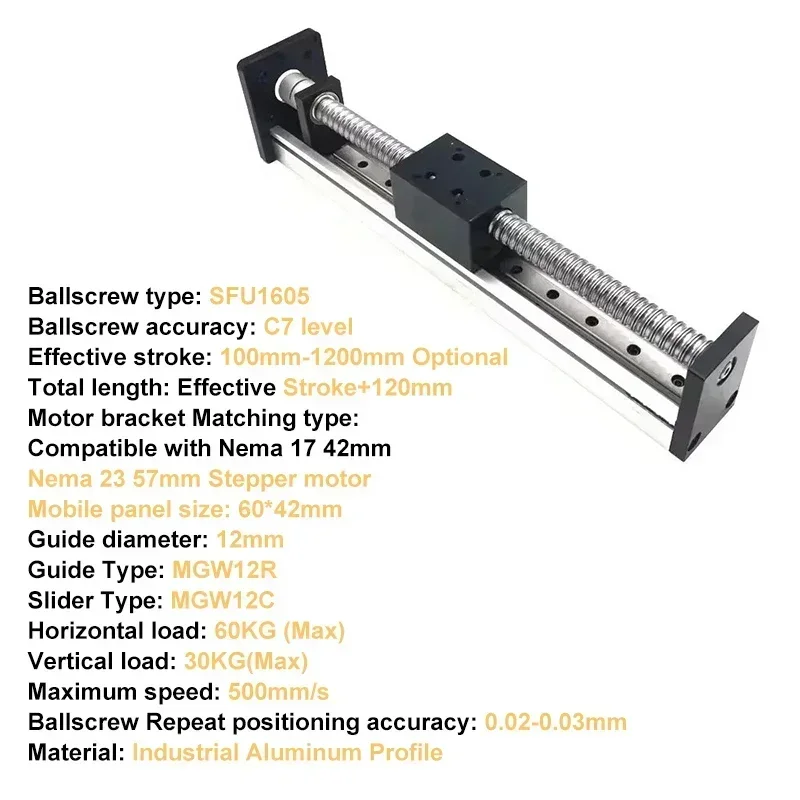

Mesa deslizante Parâmetro Técnico:
Modelo: DXG6042
Modelo 3D: https://drive.google.com/file/d/1sOCeNeJzThTnDp0LLQUyu9bCqxfDu_Dz/view?usp=sharing
Tipo de parafuso esférico: SFU1204 (Diâmetro do parafuso 12 mm, passo 4 mm, a haste do parafuso gira uma vez e o painel se move 4 mm) / SFU1605 / SFU1610
Precisão do parafuso esférico: Nível C7
Curso efetivo: 100mm-1200mm opcional

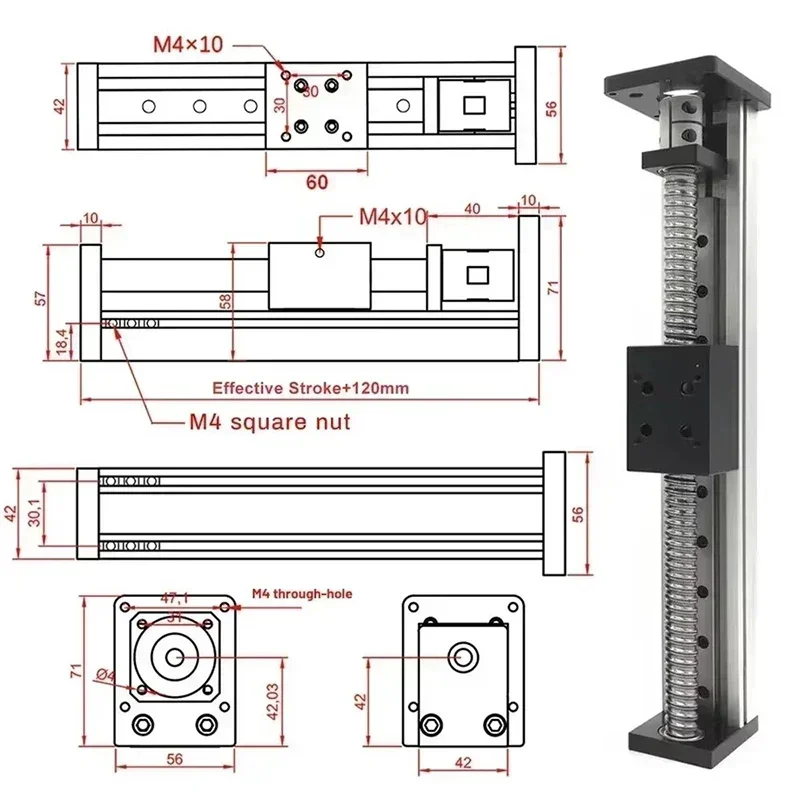

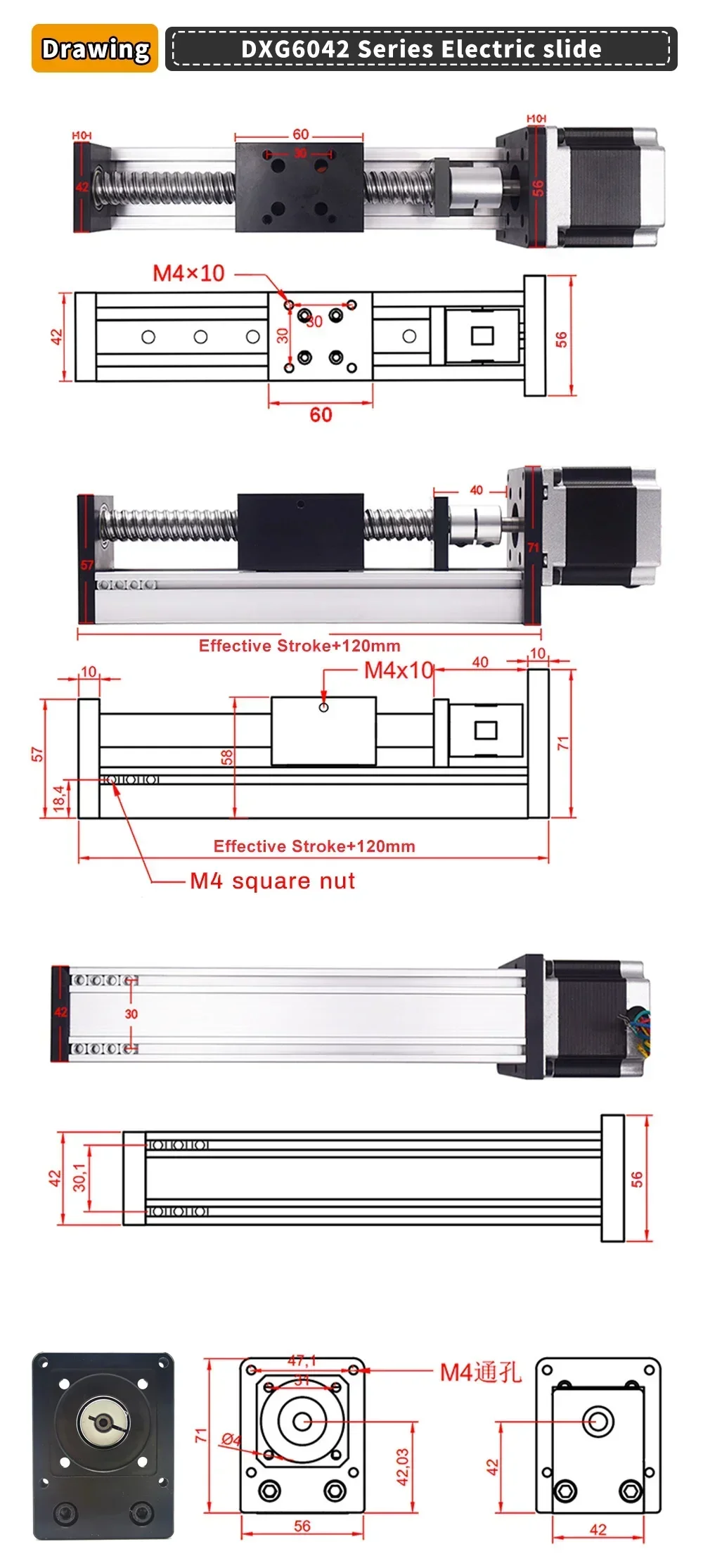

Comprimento total: Curso efetivo + 120 mm
Suporte do motor Tipo correspondente: Compatível com motor de passo Nema 17 42 mm / Nema 23 57 mm

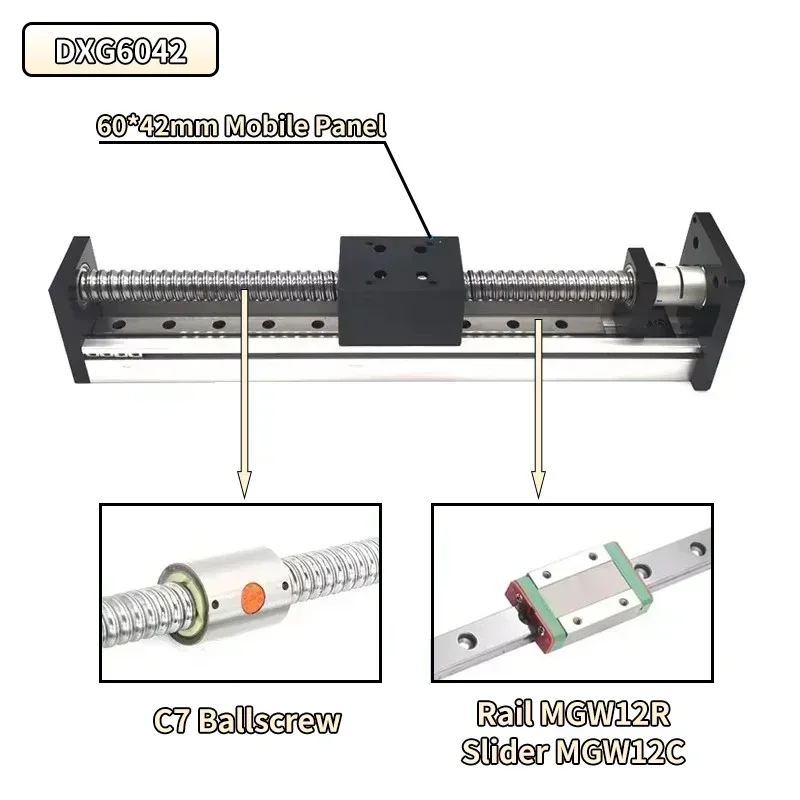

Tamanho do painel móvel: 60*42mm
Diâmetro do guia: 12 mm
Tipo de guia: MGW12R
Tipo de controle deslizante: MGW12C
Carga horizontal: 60KG (máx.)
Carga vertical: 30KG (máx.)
Velocidade máxima: 500mm/s
Precisão de posicionamento repetido do parafuso esférico: 0,02-0,03 mm
Material: Perfil de alumínio industrial

Parâmetro Técnico da Unidade:
Modelo: DM556
Manual: https://drive.google.com/file/d/1AAVo-lTAQURUiKqRroMZ8JmNQBpxDa6S/view?usp=sharing
Tensão de entrada: 20-50 VCC
Subdivisão: 400-25600 passos/volta
Corrente de saída: 1,0-5,6A, 8 níveis ajustáveis, resolução de 0,5A
Método do driver: Driver PWM de corrente constante bipolar
Frequência de resposta de pulso: 200kHz (máx.)
Resistência de isolamento: 500MΩ
Força do isolamento: 500V/min
Dimensões: 118*75,5*34mm/4,6*3,0*1,3 polegadas
Método de resfriamento: Resfriamento natural ou resfriamento por ar forçado
Temperatura do ambiente operacional: -5℃ ~ +50℃
