- Químico Hign-em causa: Nenhum
- Tipo: Outros
- Origem: CN (Origem)
- No. of Spindles: 5
- Weight (T): 6.5 T
- CNC Control System: GSK, FANUC, Siemens
- Number of Axes: 5
- Table Travel (X) (mm): 600
- Table Travel (Y) (mm): 450
- Table Travel (Z) (mm): 400
- Positioning Accuracy (mm): 0.007
- Repeatability (X/Y/Z) (mm): 0.005
- Spindle Motor Power(kW): 15/18.5
- Max. Table Load(kg): 500 kg
- Min. Time of Tool Change(s): 2
- Tool Magazine Capacity: 24
- Key Selling Points: High-accuracy
- Warranty: 1 Year
- Place of Origin: Zhejiang, China
- Brand Name: TECHMAX
- Marketing Type: New Product
- Machinery Test Report: Provided
- Video outgoing-inspection: Provided
- Warranty of core components: 1 Year
- Core Components: Motor
- Table diameter: 630 mm
- Max. horizontal loading capacity: 500 mm
- X/Y/Z axis rapid traverse: 36/36/36m/min
- Spindle speed range: 18000rpm
- Magazine capacity tools: 24
- Max. tool size: 80*300
- Max. tool weight: 8kg
- Total rated power: 45kva
- Spindle taper: HSKA63

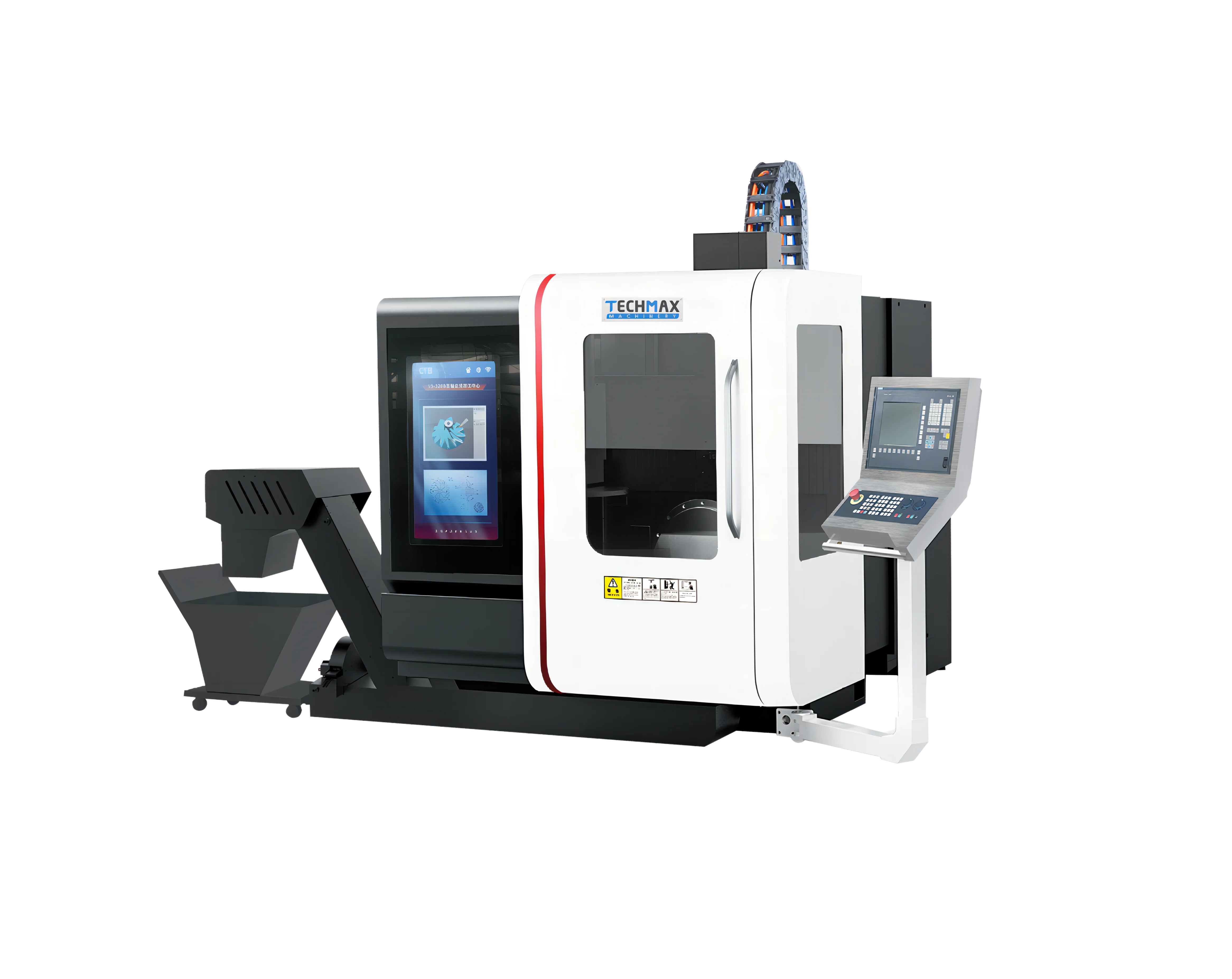

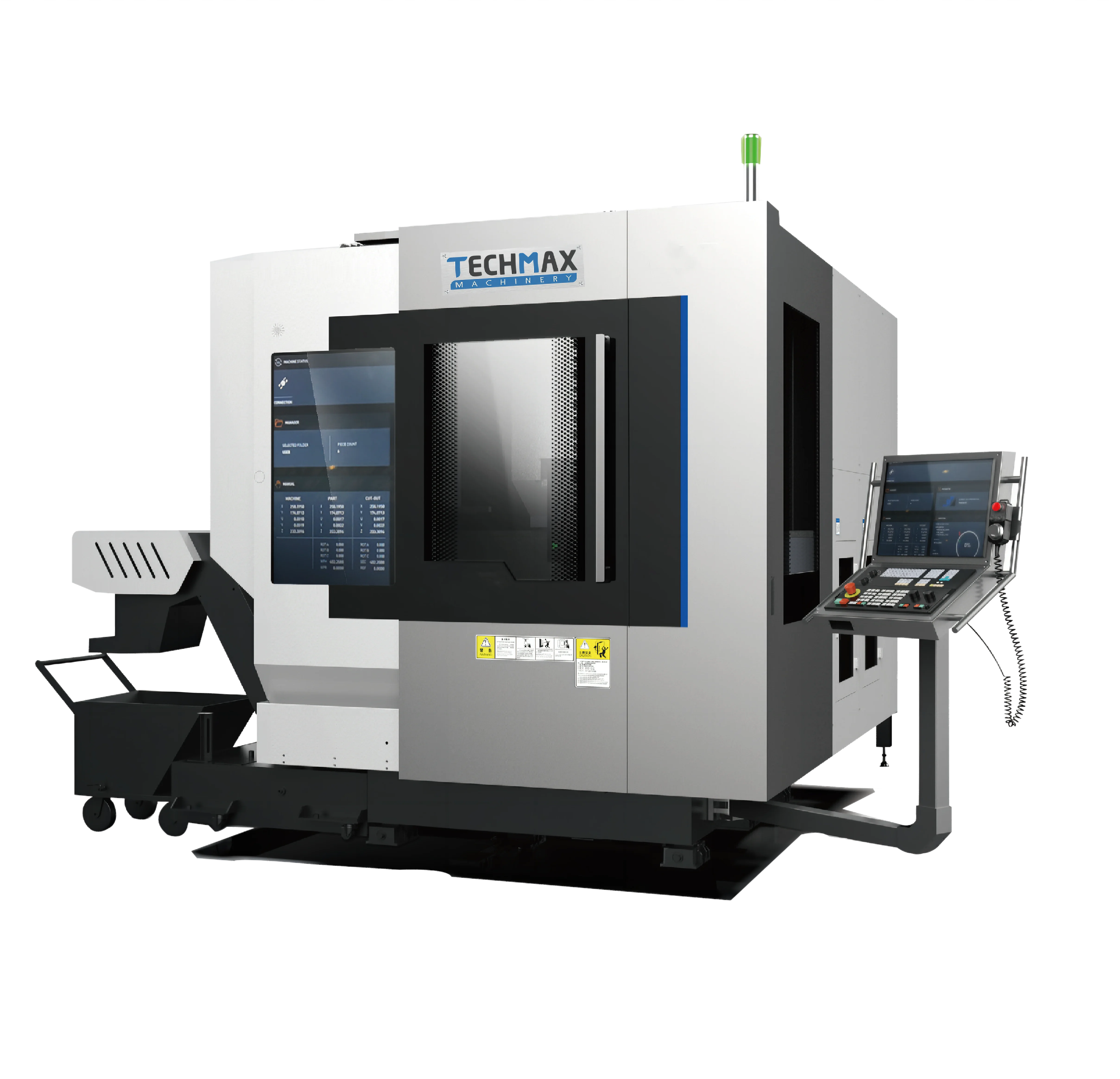

▪ A construção clássica em forma de C, o fuso motorizado de alta precisão desenvolvido de forma independente, a mesa rotativa com acionamento direto e um controlador CNC de última geração contribuem conjuntamente para o seu excelente desempenho de qualidade.Ele também suporta vários tamanhos de fusos motorizados e mesas rotativas giratórias e fresadoras.▪ A mesa rotativa desenvolvida de forma independente com acionamento direto é fornecida com um motor de torque de alta precisão com folga de acionamento zero e desgaste zero.Um codificador de ângulo de alta precisão e um controlador CNC de última geração são instalados para realizar um controle de alta precisão dinâmica.▪ A mesa de inclinação rotativa permite usinagem simultânea de cinco eixos e um peso máximo da peça de trabalho de 500 kg.Pode realizar a usinagem em ângulo negativo.O eixo B é fornecido com um suporte auxiliar altamente rígido.
|
Modelo
|
unidade
|
VU-630
|
VU-700
|
|
Diâmetro da mesa:
|
mm
|
Φ630
|
Φ700
|
|
Máx.capacidade de carregamento horizontal:
|
kg
|
500
|
800
|
|
Máx.capacidade de carregamento vertical:
|
kg
|
300
|
500
|
|
T-slot (No./largura):
|
mm
|
8/14
|
8/14
|
|
Distância do nariz do fuso à mesa:
|
mm
|
150-550
|
150-650
|
|
Curso do eixo X/Y/Z:
|
mm
|
600/450/400
|
700/600/500
|
|
Ângulo de rotação do eixo B/C:
|
°
|
-35°~+110° / 360°
|
-35°~+110° / 360°
|
|
Velocidade de rotação do eixo B/C:
|
rpm
|
80/80
|
80/80
|
|
Conicidade do eixo:
|
/
|
HSKA63
|
HSKA63
|
|
Faixa de velocidade do fuso:
|
rpm
|
18000
|
18000
|
|
Potência do motor principal:
|
kw
|
15/18.5
|
15/18.5
|
|
Transferência rápida do eixo X/Y/Z:
|
m/min
|
36/36/36
|
36/36/36
|
|
Precisão de posicionamento do eixo X/Y/Z:
|
mm
|
0.007
|
0.007
|
|
Precisão de posicionamento do eixo B/C:
|
/
|
6"
|
6"
|
|
Precisão de posicionamento do eixo X/Y/Z:
|
mm
|
0.005
|
0.005
|
|
Precisão de posicionamento do eixo B/C
|
/
|
4"
|
4"
|
|
Ferramentas de capacidade de revista:
|
/
|
24
|
24
|
|
Máx.tamanho da ferramenta:
|
mm
|
Φ80×300
|
Φ80×300
|
|
Máx.peso da ferramenta:
|
kg
|
8
|
8
|
|
Potência nominal total:
|
kVA
|
45
|
45
|
|
Requisitos da unidade pneumática:
|
kg/cm2
|
6
|
6
|
|
Dimensão total (C×L×A):
|
mm
|
4000×4000×3200
|
4400×4100×3200
|
|
Peso aprox.:
|
kg
|
6500
|
8500
|
|
Configuração padrão
|
Configuração opcional
|
|
▪ Controlador CNC: Siemens Sinumerik 840D
▪ Eixo de 18.000 rpm, cone HSK-A 63
▪ Mesa rotativa Φ700 mm, Máx.velocidade 80rpm
▪ Trocador de ferramentas tipo tambor de 24 estações
▪ Sistema de medição de peças Renishaw OMP40
▪ Sistema de medição de ferramentas Renishaw OPS
▪ Sistema de lubrificação e refrigeração

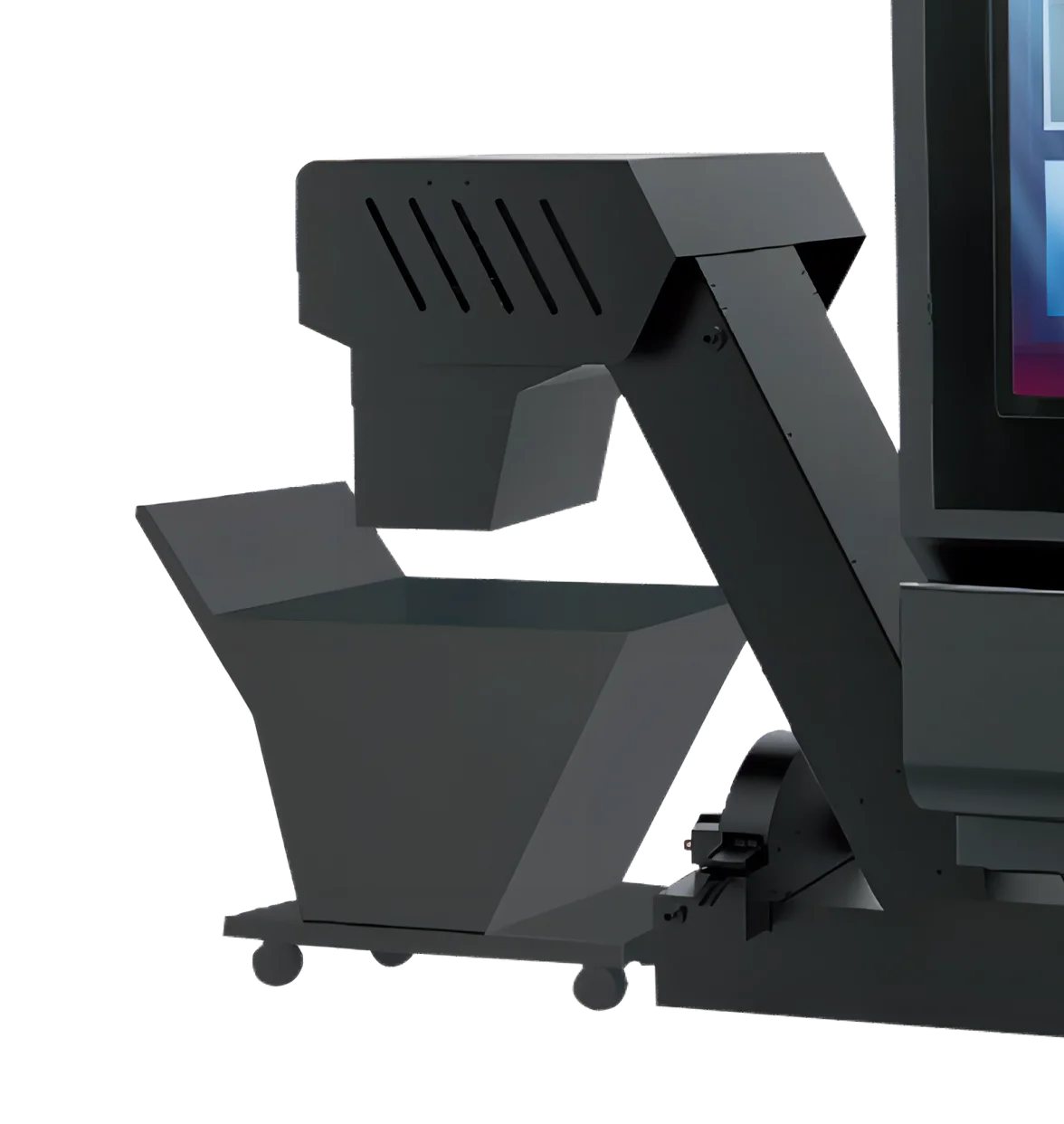

▪ Transportador automático de cavacos e carrinho de cavacos
▪ LED de iluminação da área de trabalho
▪ Ar condicionado para armário elétrico
▪ Kit de ferramentas de manutenção
▪ Manual de operação do usuário
|
▪ Controlador CNC: Heidenhain TNC640
|
1.Como posso escolher as máquinas mais adequadas?
Re: diga-nos suas especificações, podemos escolher o melhor modelo para você ou você pode escolher o modelo exato.Você também pode nos enviar o desenho dos produtos, escolheremos as máquinas mais adequadas para você.
2.Quais são os seus principais produtos da sua empresa?
Re: Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno manual, furadeira, furadeira radial, serradeira, máquina modeladora e assim por diante.
3.Que tipos de inspeção você fará para cada máquina?
Re: Para cada procedimento de montagem, existe um teste de precisão geométrica.Após a montagem, a precisão do fuso será testada pelo instrumento de teste de equilíbrio dinâmico; A precisão de 3 eixos será testada pela barra esférica.E interferômetro laser para inspecionar a precisão do posicionamento e do reposicionamento.Em seguida, a equipe de inspeção fará o teste completo antes da entrega e a peça de teste será feita em cada máquina.Cada peça será inspecionada pelo CMM, para que cada desempenho da máquina possa ser verificado e mantido em registro.
4.Você pode fornecer solução chave de mão?
Re: Claro, temos uma equipe profissional de serviço técnico e departamento de serviço pós-venda, que pode lhe dar a solução perfeita e atender às suas necessidades de processamento.Além disso, também cooperamos com uma empresa profissional de acessórios e apoiamos conosco.
5.Qual é o tempo de garantia da máquina?
Re: Temos 14 meses de garantia após a entrega.Dentro do período de garantia, se houver algum problema não causado por operação incorreta, forneceremos as peças de reposição gratuitamente.Mesmo além do período, ainda forneceremos as peças de reposição com preço de custo.
6.Qual é o prazo de entrega e qual é o pacote?
Re: Normalmente o prazo de entrega é de cerca de 45-60 dias.Todas as nossas máquinas são embaladas com caixa/palete de madeira em condições de navegar, também aplicadas com medidas antiferrugem com antecedência.Veja o desenho juntos se alguma peça for desmontada.
2.Quais são os seus principais produtos da sua empresa?
Re: Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno manual, furadeira, furadeira radial, serradeira, máquina modeladora e assim por diante.
3.Que tipos de inspeção você fará para cada máquina?
Re: Para cada procedimento de montagem, existe um teste de precisão geométrica.Após a montagem, a precisão do fuso será testada pelo instrumento de teste de equilíbrio dinâmico; A precisão de 3 eixos será testada pela barra esférica.E interferômetro laser para inspecionar a precisão do posicionamento e do reposicionamento.Em seguida, a equipe de inspeção fará o teste completo antes da entrega e a peça de teste será feita em cada máquina.Cada peça será inspecionada pelo CMM, para que cada desempenho da máquina possa ser verificado e mantido em registro.
4.Você pode fornecer solução chave de mão?
Re: Claro, temos uma equipe profissional de serviço técnico e departamento de serviço pós-venda, que pode lhe dar a solução perfeita e atender às suas necessidades de processamento.Além disso, também cooperamos com uma empresa profissional de acessórios e apoiamos conosco.
5.Qual é o tempo de garantia da máquina?
Re: Temos 14 meses de garantia após a entrega.Dentro do período de garantia, se houver algum problema não causado por operação incorreta, forneceremos as peças de reposição gratuitamente.Mesmo além do período, ainda forneceremos as peças de reposição com preço de custo.
6.Qual é o prazo de entrega e qual é o pacote?
Re: Normalmente o prazo de entrega é de cerca de 45-60 dias.Todas as nossas máquinas são embaladas com caixa/palete de madeira em condições de navegar, também aplicadas com medidas antiferrugem com antecedência.Veja o desenho juntos se alguma peça for desmontada.
