- Produto Químico de Alta Preocupação: Nenhum
- Condição: novo
- Tipo: Horizontal
- Origem: CN (Origem)
- Certificado: CE
Descrição do produto

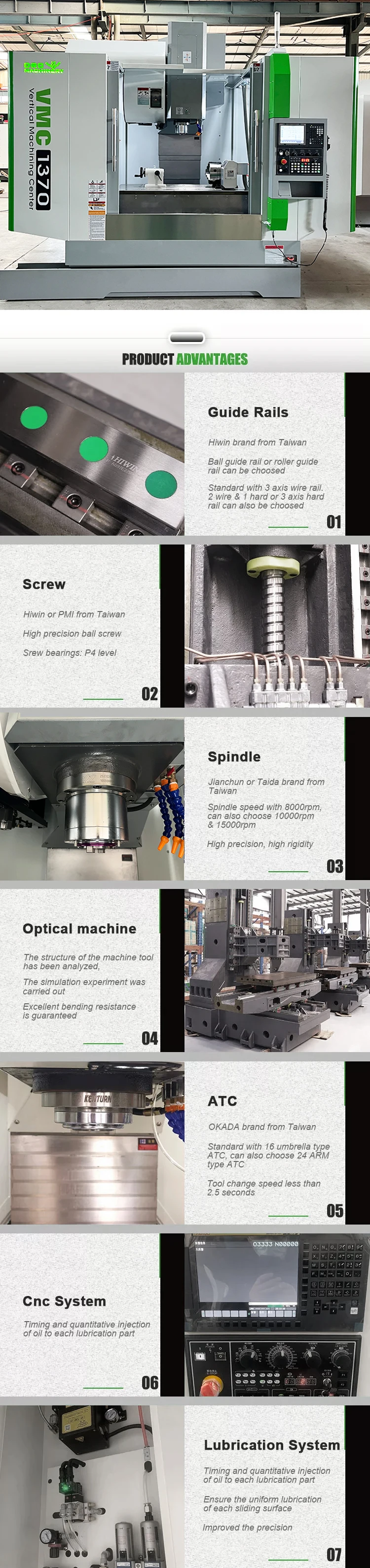

Aplicação do centro de usinagem CNC:Areia de resina de alta qualidade
Eixo de Taiwan
Parafuso de esfera e porca de travamento de Taiwan
Sistema de lubrificação automática
Transportador de cavacos opcionalAplicação do centro de usinagem vertical:,roscando, aliado, etc.

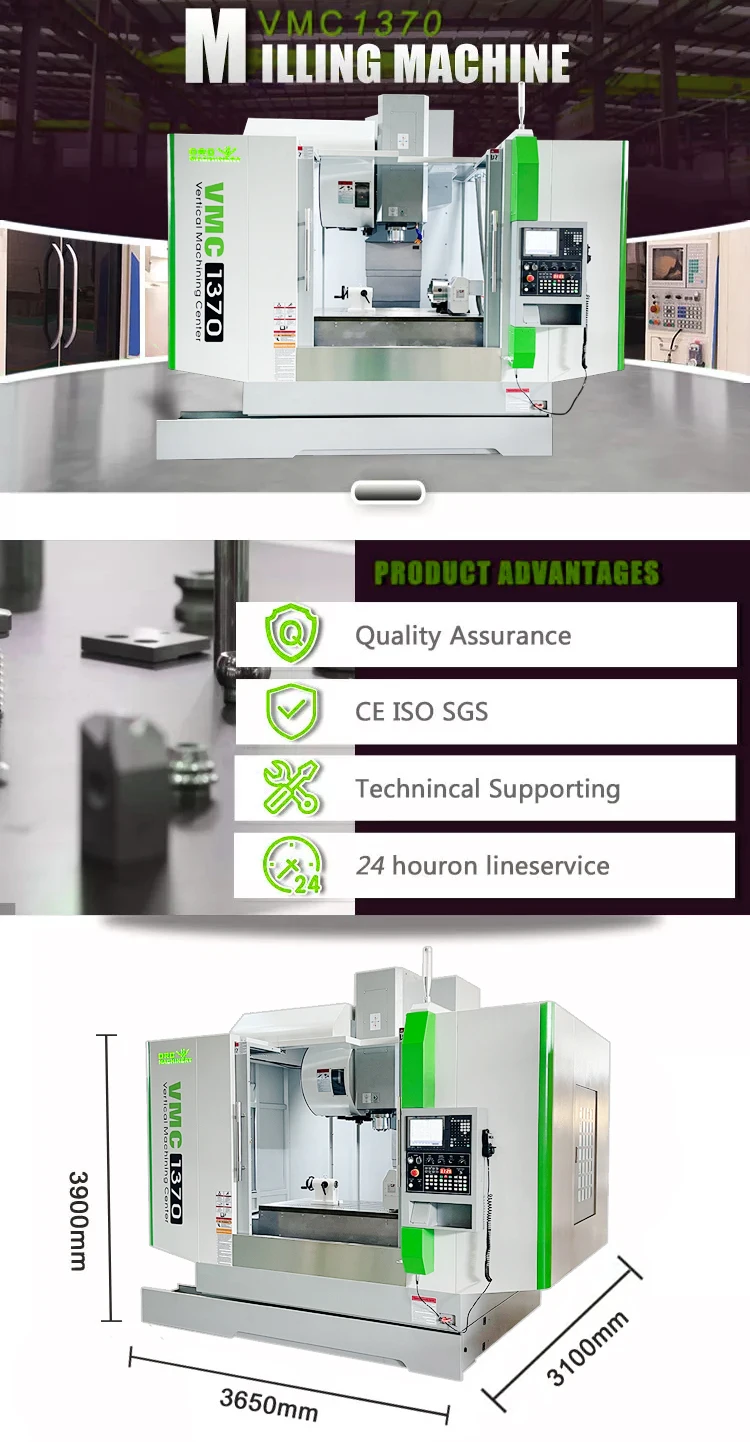

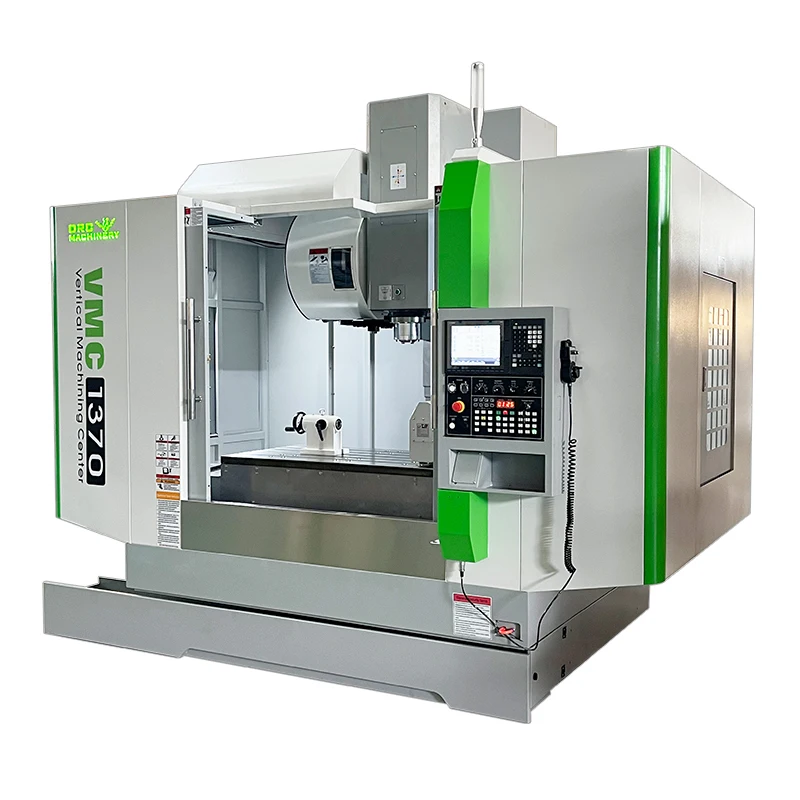

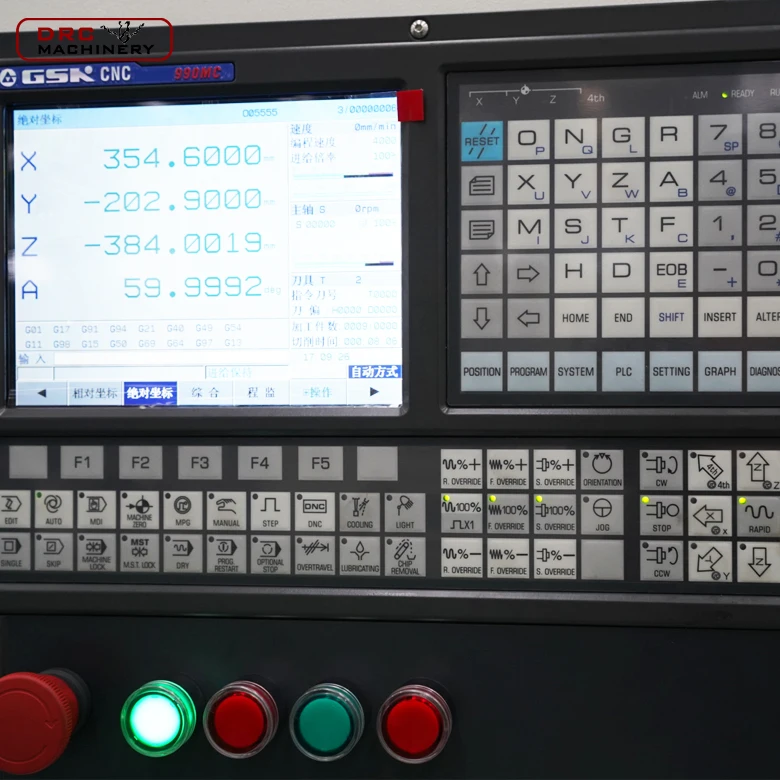

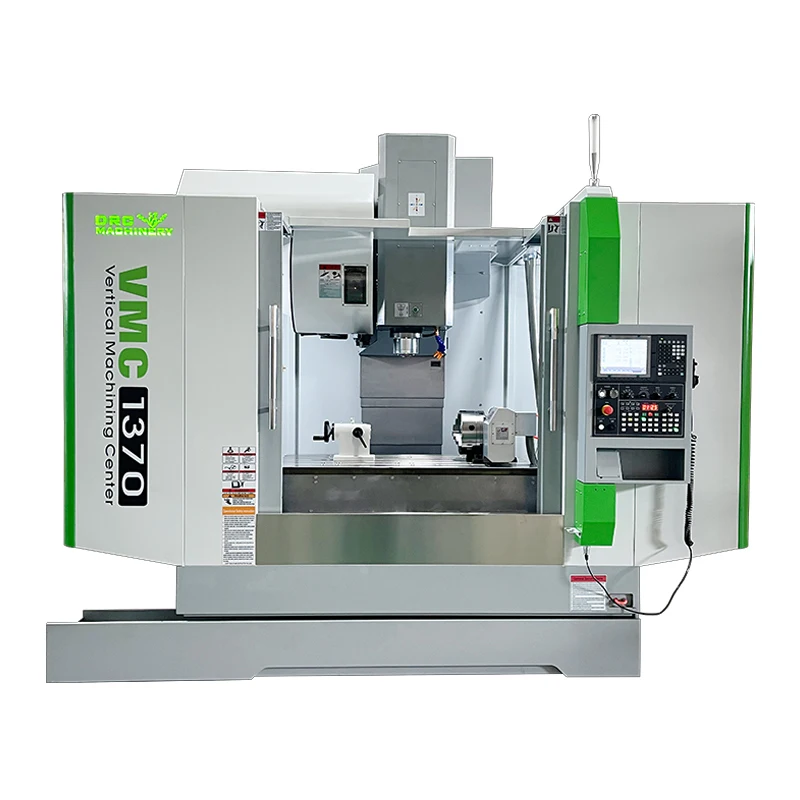

Modelo | VMC1370 (sistema GSK25i) | VMC1580 (sistema GSK25i) |
Parâmetros de deslocamento de 3 eixos | ||
Curso do eixo X /Y/Z | 1300/700/700mm | 1500/800/700mm |
Dema do eixo à superfície da mesa | 110-810 mm | 130-860 mm |
Servomotor CA do eixo X/Y/Z | torque N.m 22/22/30 | torque N.m 30/30/38 |
Centro do eixo à superfície da coluna | 750 mm | 810 mm |

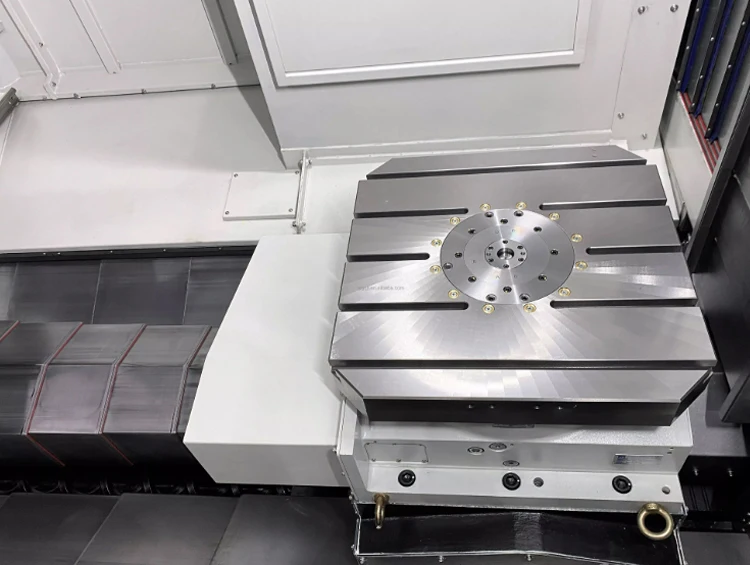

Mesa de trabalho | ||
tamanho da mesa | 1400×700mm | 1800×800mm |
Máx.carga | 1000Kg | 1500kg |
Tiro | 5-22×140mm | 5-22×135mm |
Parâmetros de alimentação | ||
Alimentação rápida do eixo X/Y/Z | 24/24/20m/min | 20/20/15m/min |
Alimentação de corte | 1-10m/min | 1-6m/min |
Parâmetros do fuso | ||
Conexão do eixo principal | Cinto | Cinto |
Conicidade do eixo | BT40-150 | BT50-155 |
Faixa de velocidade do fuso | 8000 rpm (opcional: 10000 ) | 8000 rpm (opcional: 10000 ) |
Motor do eixo | 11kW | 15KW |
Parâmetros ATC | ||
Capacidade ATC | 24 quantidades | 24 quantidades |
Diâmetro máximo da ferramenta | Φ80/Φ150mm | Φ127/Φ200 |
Peso máximo da ferramenta | 8kg | 18kg |

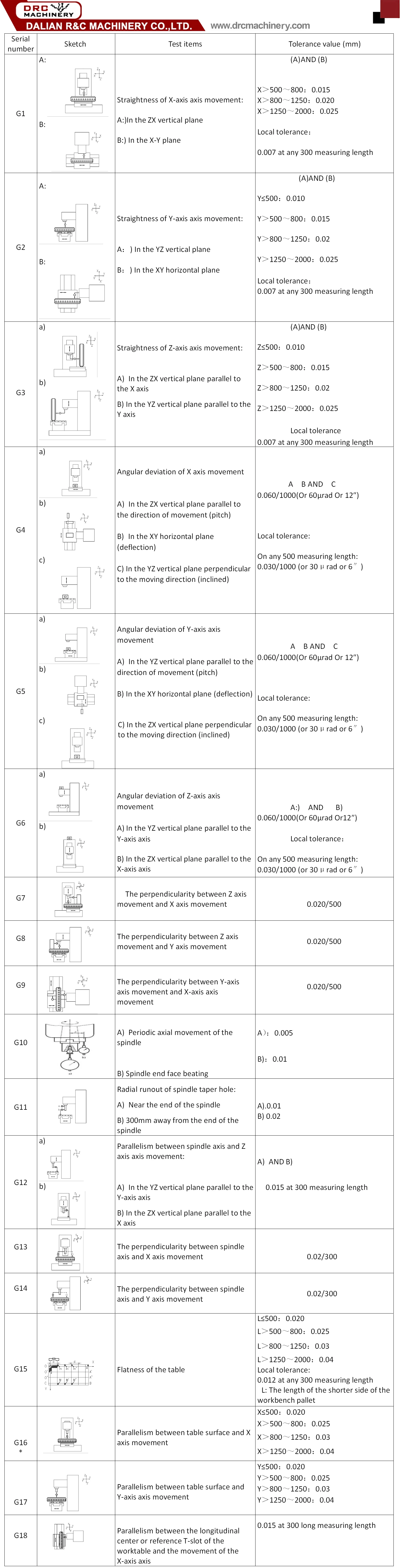

Precisão | ||
Precisão de posição (padrão JIS) | ±0,008/300 mm | ±0,008/300 mm |
Precisão de posicionamento repetido (padrão JIS) | ±0,005 mm | ±0,005 mm |
Forma e peso | ||
Dimensões | 3700×2750×2800mm | 4260×3250×2940 |
Peso | 8200kg | 13000kg |
