Descrição
- Químico Hign-em causa: Nenhum
- Nome da marca: YUN DUAN
- Número do modelo: GGP5080
- Largura ou Diâmetro da Guia: 12mm
- Origem: CN (Origem)
- Certificado: CE
- Effective Stroke: 50mm-500mm Optional
- Total length: Effective Stroke+120mm
- Ballscrew type: SFU1204/SFU1605/SFU1610
- Horizontal load: 40KG (Max)
- Vertical load: 20KG (Max)
- Module material: Industrial Aluminum Profile
- Module width: 80mm
- Repeat positioning accuracy: 0.02mm-0.05mm
- Ballscrew accuracy: C7
- product keyword 1: sliding table
- product keyword 2: sliding table linear rail stage
- product keyword 3: linear guide rail cnc motion stage
- product keyword 4: Ball Screw Module
- product keyword 5: CNC Motion Stage
- product keyword 6: Linear Guide Rail Table CNC Motion Stage
- product keyword 7: Linear Motor kit
- product keyword 8: Motorized Linear Table

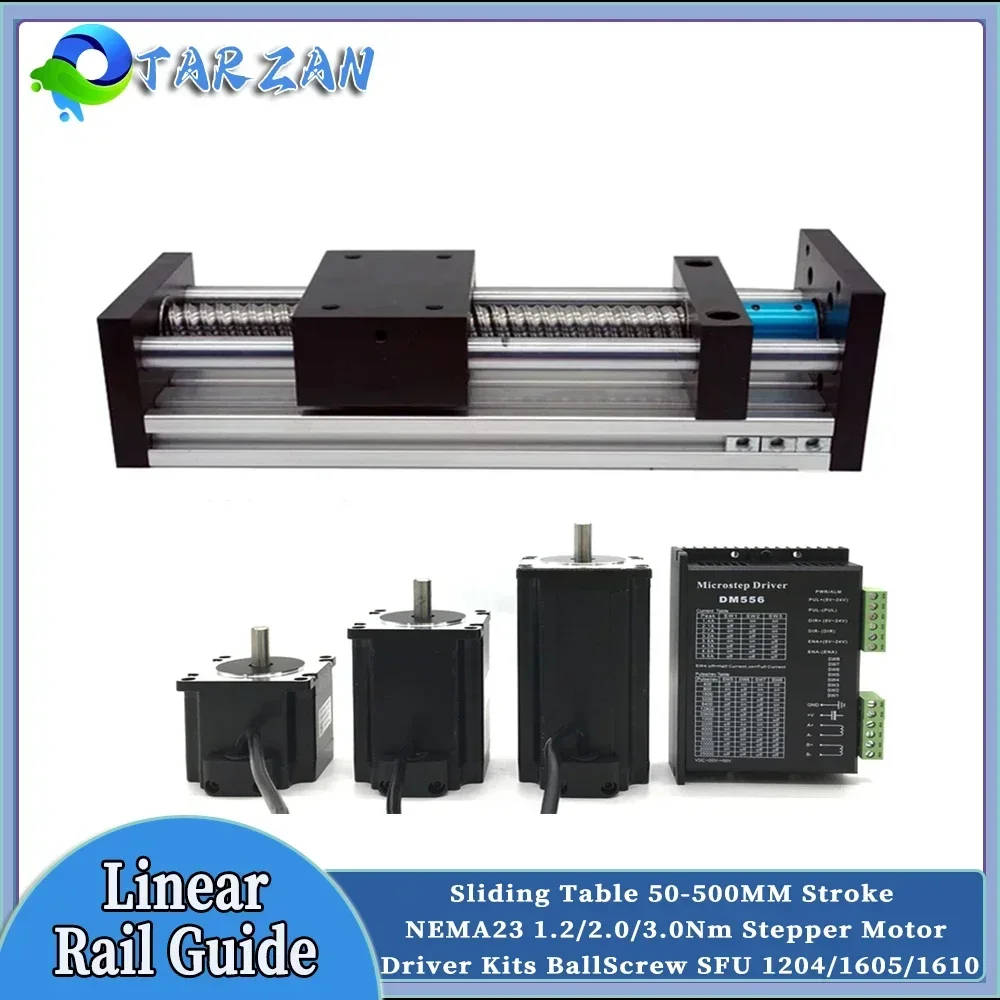

● Apenas mesa deslizante:
1 * mesa deslizante de trilho de eixo óptico
Acoplamento de 1*8mm a 8mm para motor Nema 23
(Se você precisar de um acoplamento de 5 mm para o motor Nema 17, deixe uma nota)

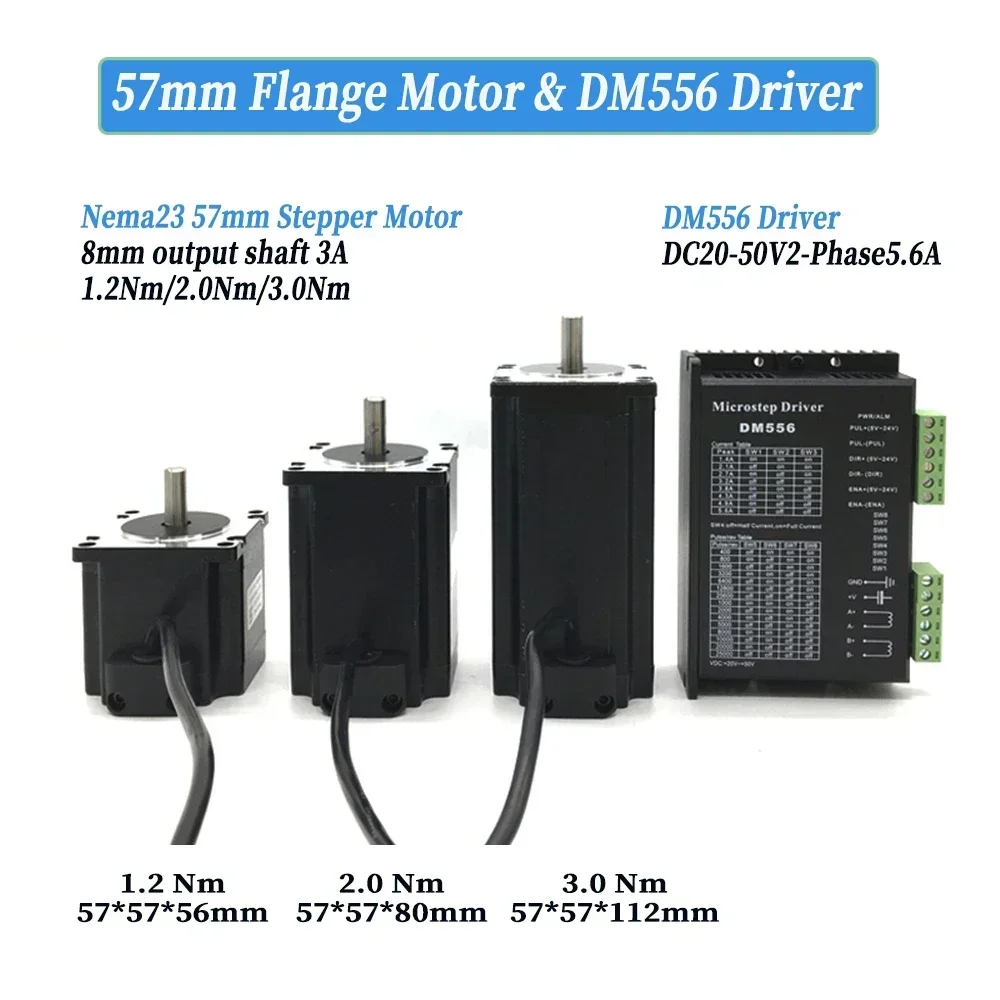

● Com kit de motor:
1* Trilho do eixo ópticoMesa deslizante

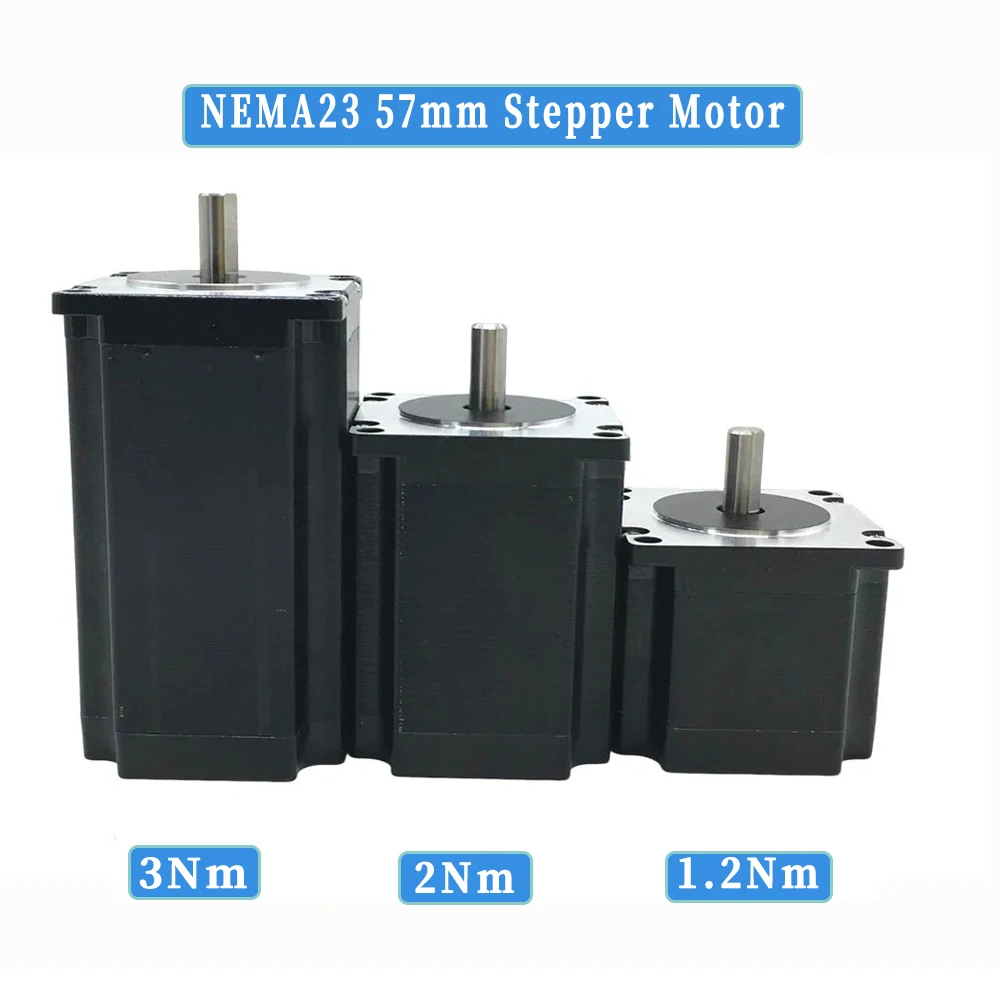

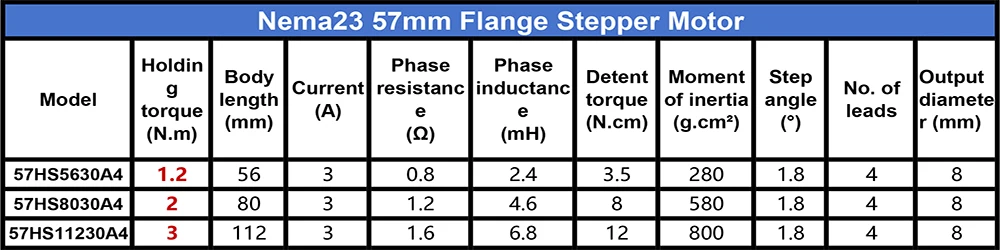

1 * motor de passo de circuito aberto Nema 23
Acoplamento de 1*8mm a 8mm
● Com kit de acionamento do motor:
1* Trilho do eixo ópticoMesa deslizante
1 * Nema 23 Arco abertoMotor de passo
1 * unidade DM556
Acoplamento de 1*8mm a 8mm
1 * mesa deslizante de trilho de eixo óptico
Acoplamento de 1*8mm a 8mm para motor Nema 23
(Se você precisar de um acoplamento de 5 mm para o motor Nema 17, deixe uma nota)
● Com kit de motor:
1* Trilho do eixo ópticoMesa deslizante
1 * motor de passo de circuito aberto Nema 23
Acoplamento de 1*8mm a 8mm
● Com kit de acionamento do motor:
1* Trilho do eixo ópticoMesa deslizante
1 * Nema 23 Arco abertoMotor de passo
1 * unidade DM556
Acoplamento de 1*8mm a 8mm

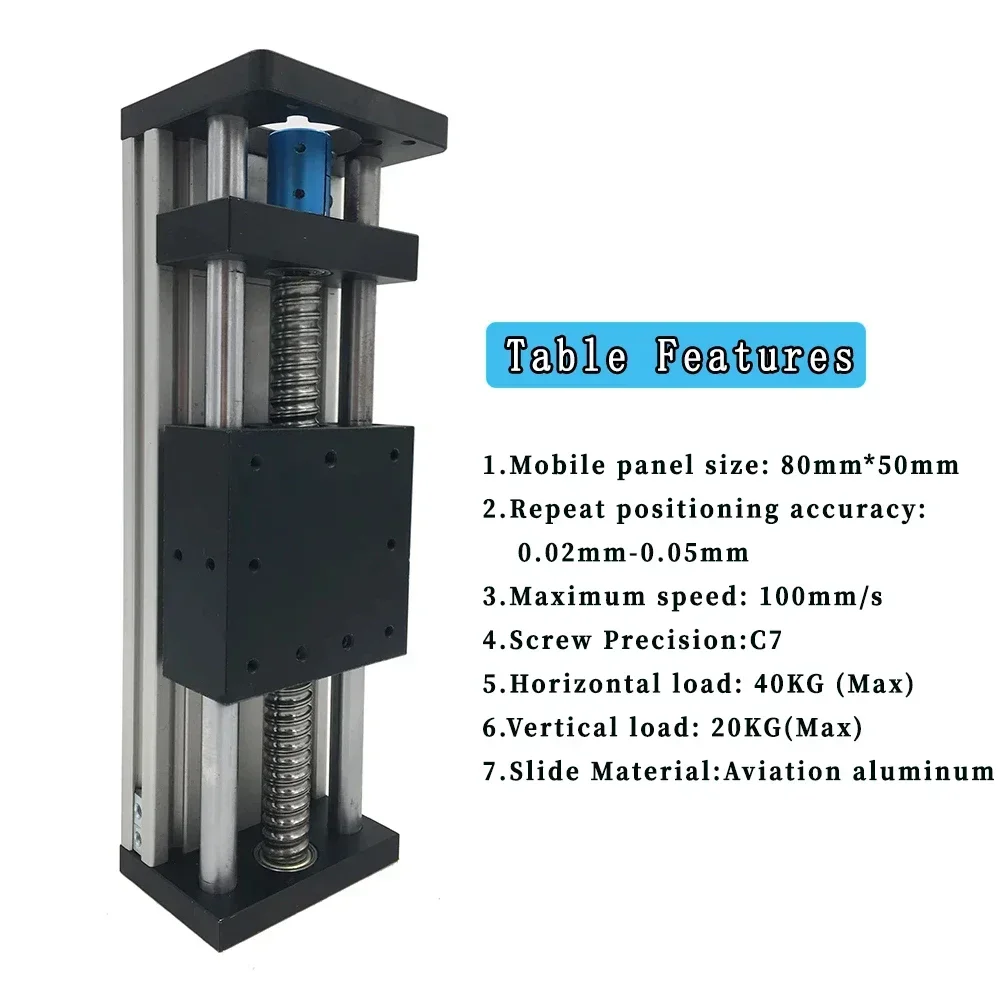

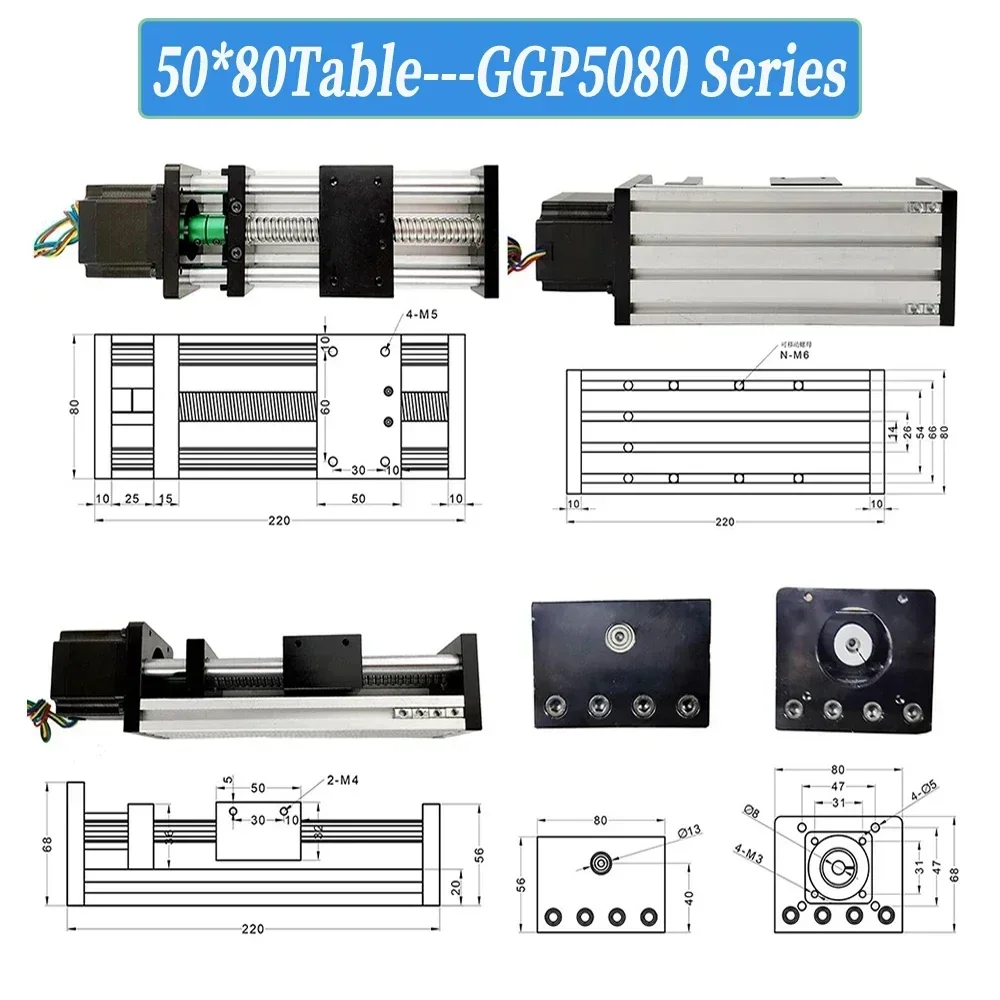

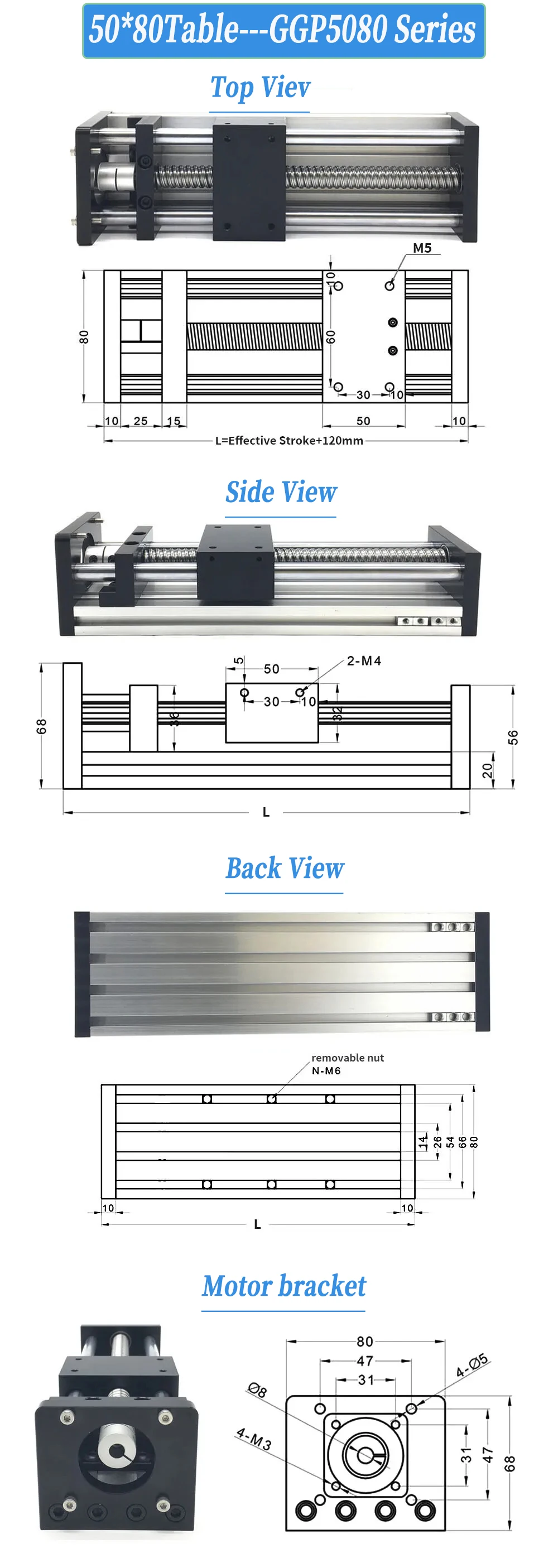

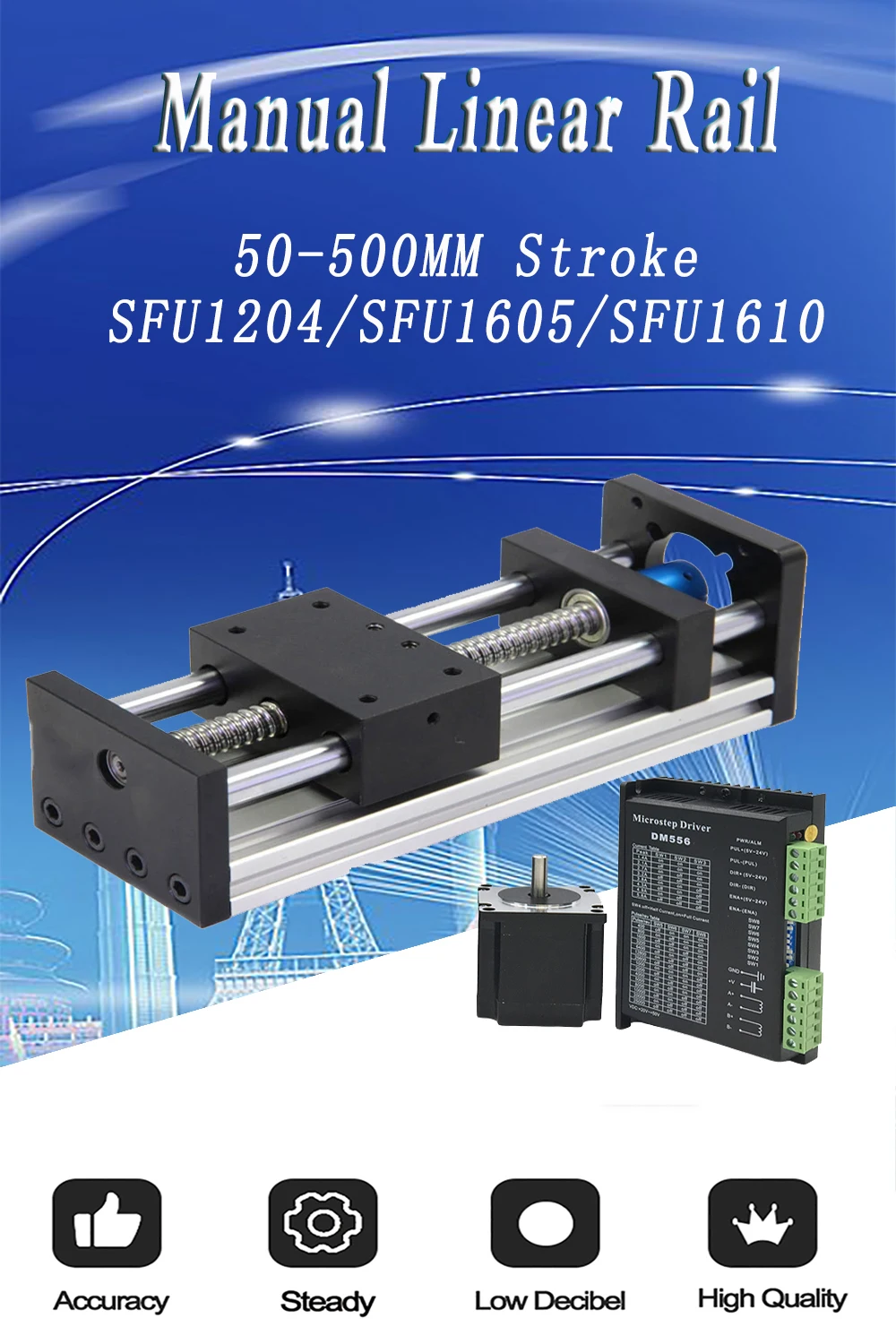

Modelo: Série GGP5080

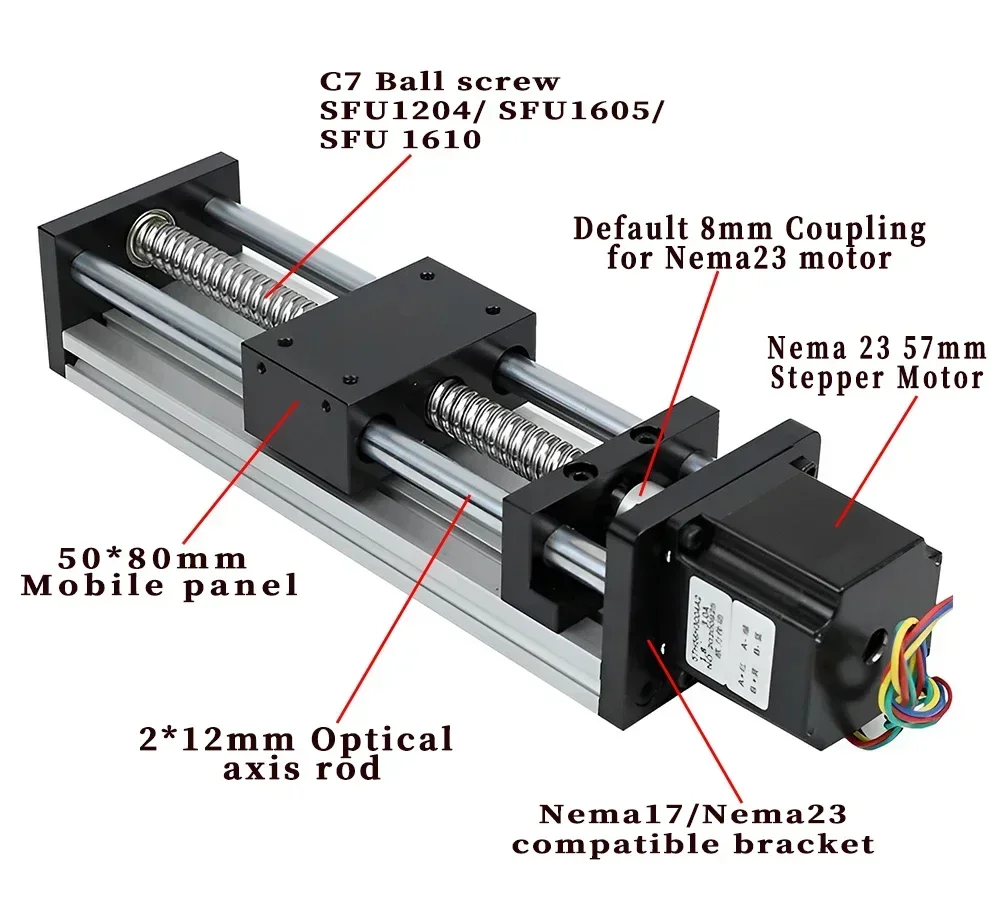

Tipo de parafuso esférico: SFU1204(Diâmetro do parafuso 12 mm, passo 4 mm, a haste do parafuso gira uma vez e o painel se move 4 mm) / SFU1605/ SFU1610
Precisão do parafuso esférico: Nível C7
Curso efetivo: 50mm-300mm Opcional
Comprimento total: Curso efetivo + 120 mm
Tamanho do painel móvel: 50*80mm

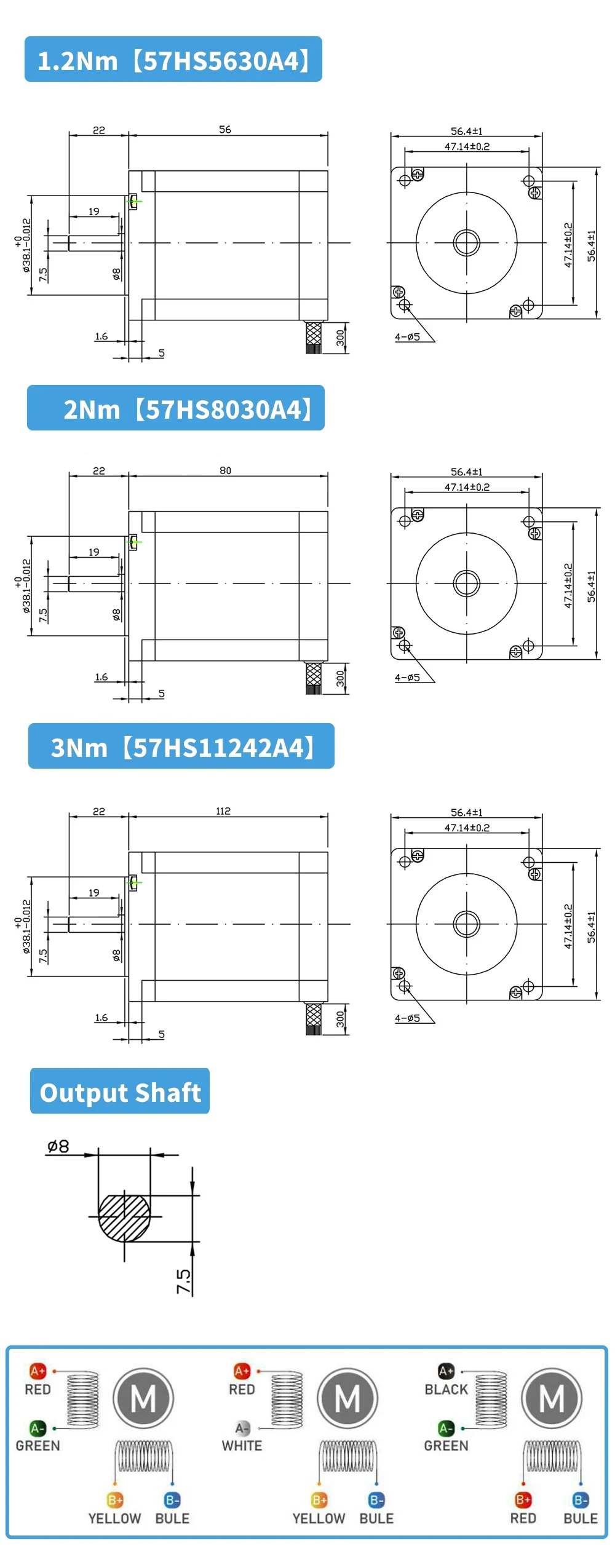

Suporte do motor:Compatível com motor de passo Nema 17 42 mm / Nema 23 57 mm

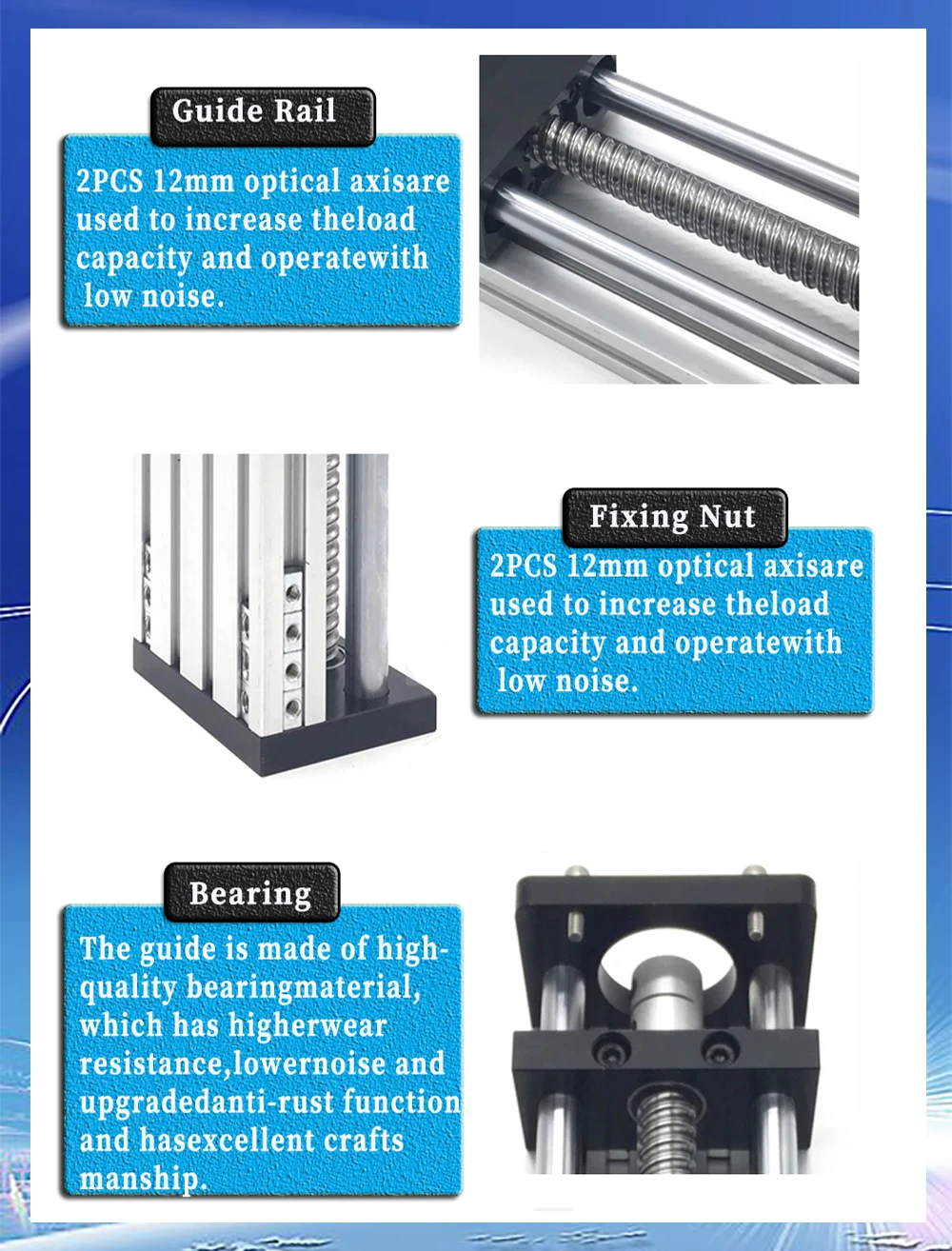

Tipo de guia:2pcs haste de eixo óptico de 12mm
Carga horizontal:40KG (máx.)
Carga vertical: 20KG (máx.)
Velocidade máxima: 100mm/s
Precisão de posicionamento repetido do parafuso esférico: 0,02-0,05 mm
Material: Perfil de alumínio industrial

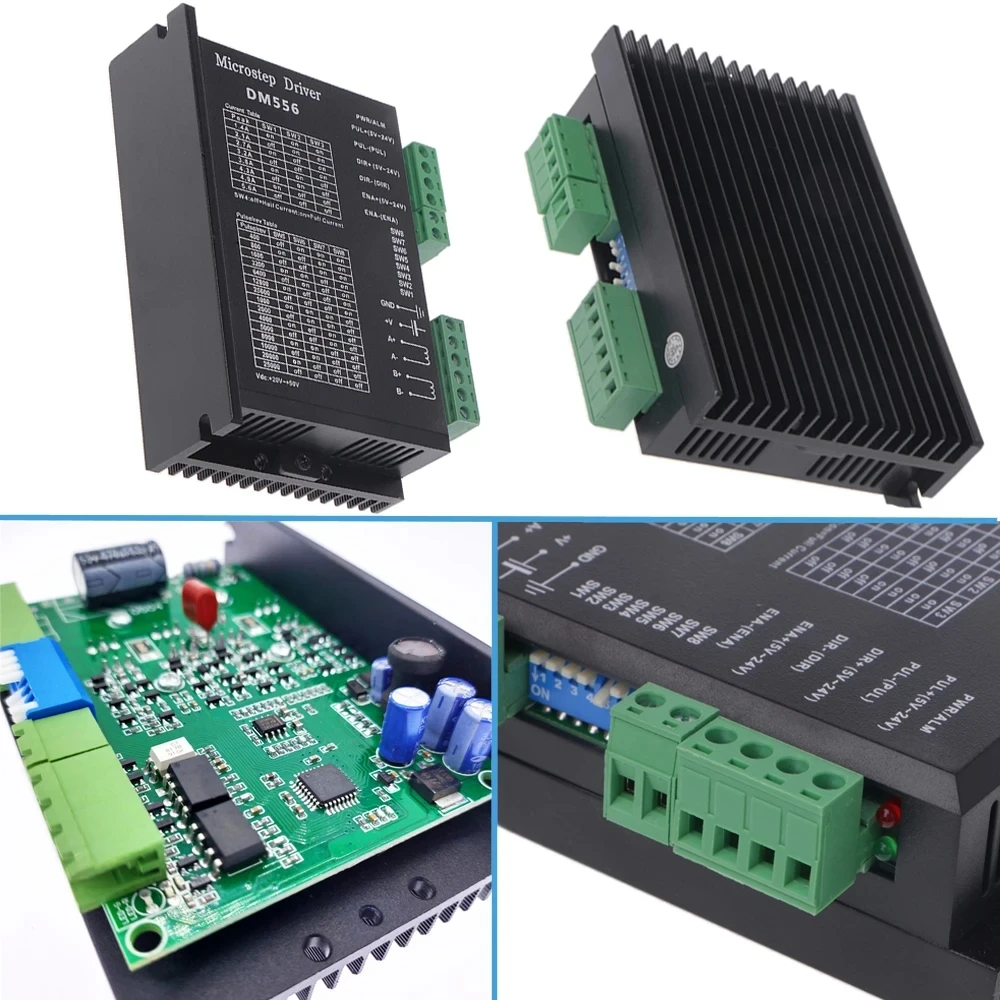

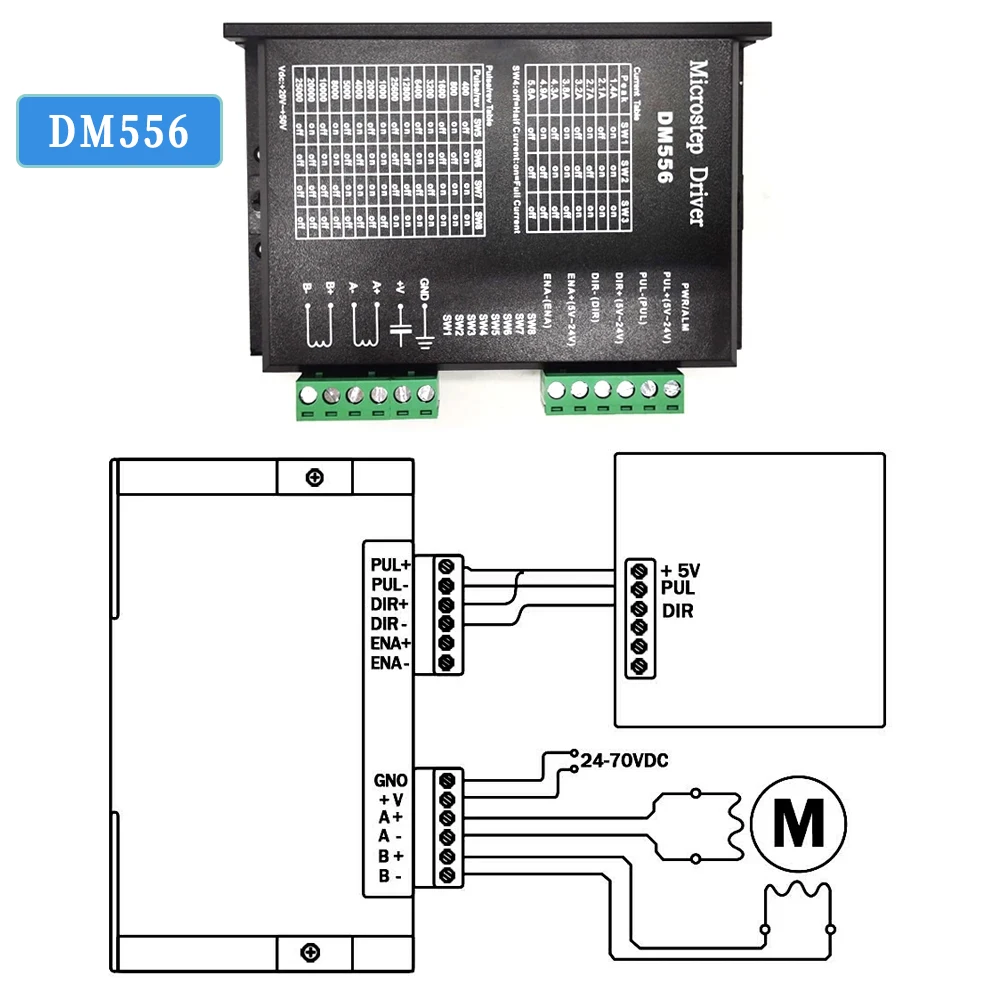

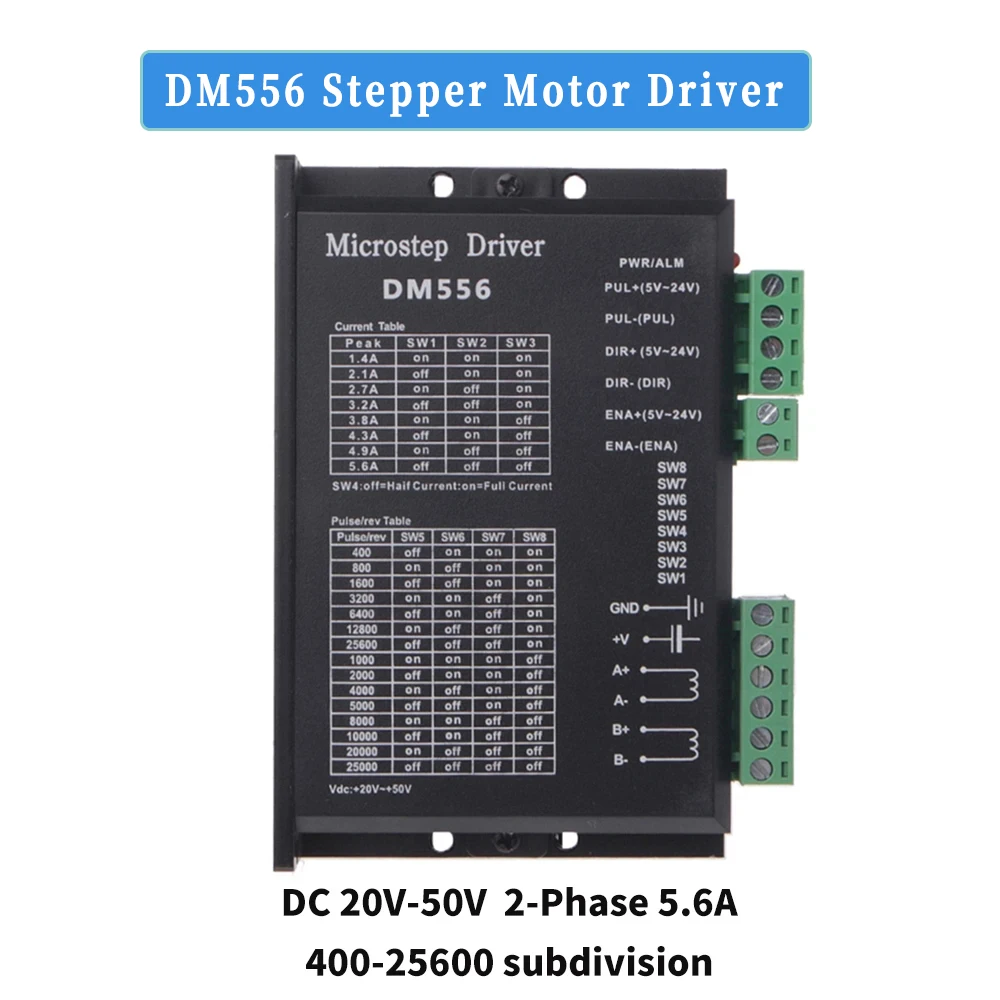

●Parâmetro Técnico da Unidade:
Modelo: DM556
Tensão de entrada: 20-50 VCC
Subdivisão: 400-25600 passos/volta
Corrente de saída: 1,0-5,6A, 8 níveis ajustáveis, resolução de 0,5A
Método de driver: driver PWM de corrente constante bipolar
Frequência de resposta de pulso: 200kHz (máx.)
Resistência de isolamento: 500MΩ
Força de isolamento: 500V/min
Dimensões: 118*75,5*34mm/4,6*3,03 polegadas
Método de resfriamento: resfriamento natural ou resfriamento por ar forçado
Temperatura do ambiente operacional: -5 ℃ ~ +50 ℃
