Descrição
- Condição: novo
- Tipo: Horizontal
- Origem: CN (Origem)
- Certificado: CE
Resumo do Produto

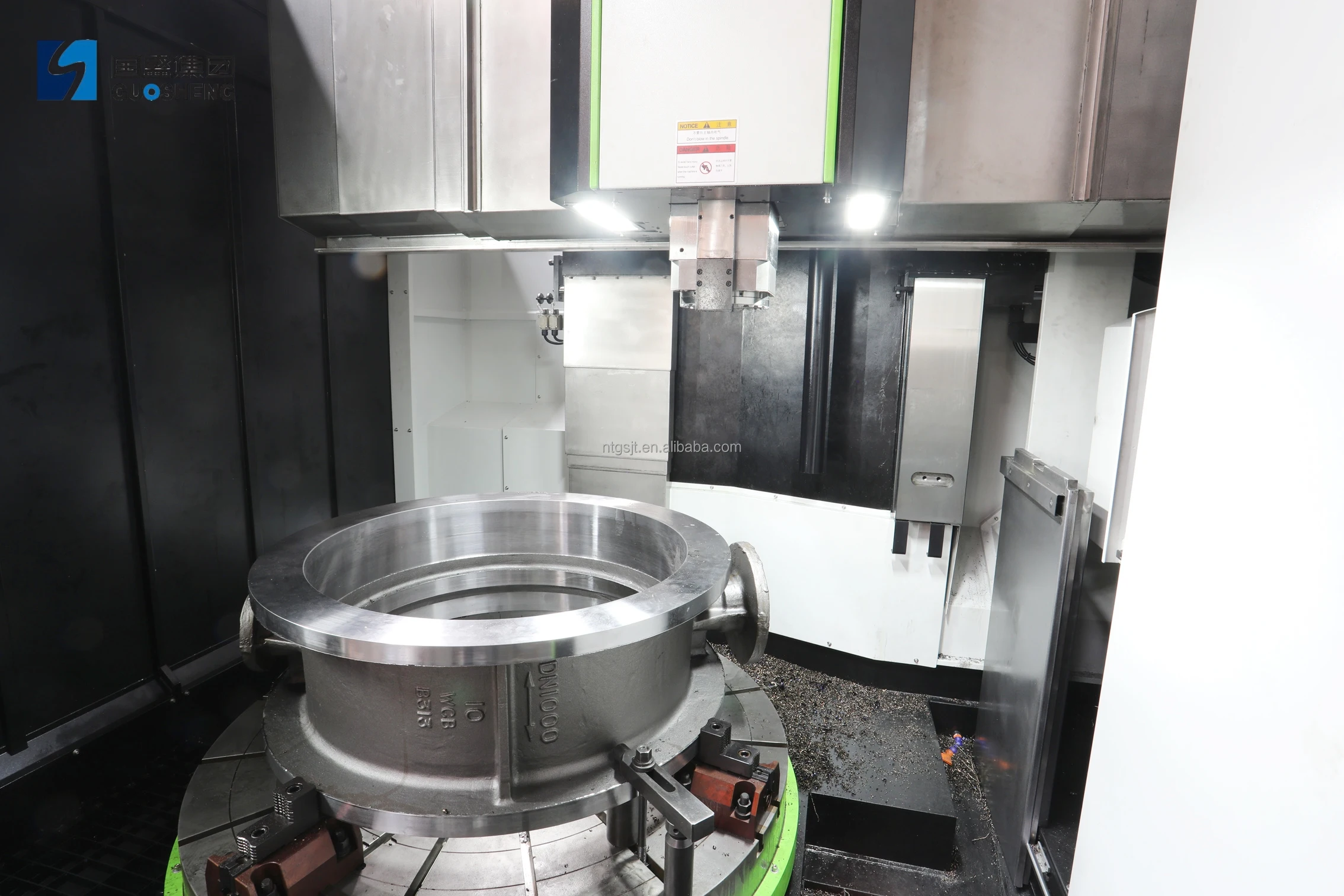

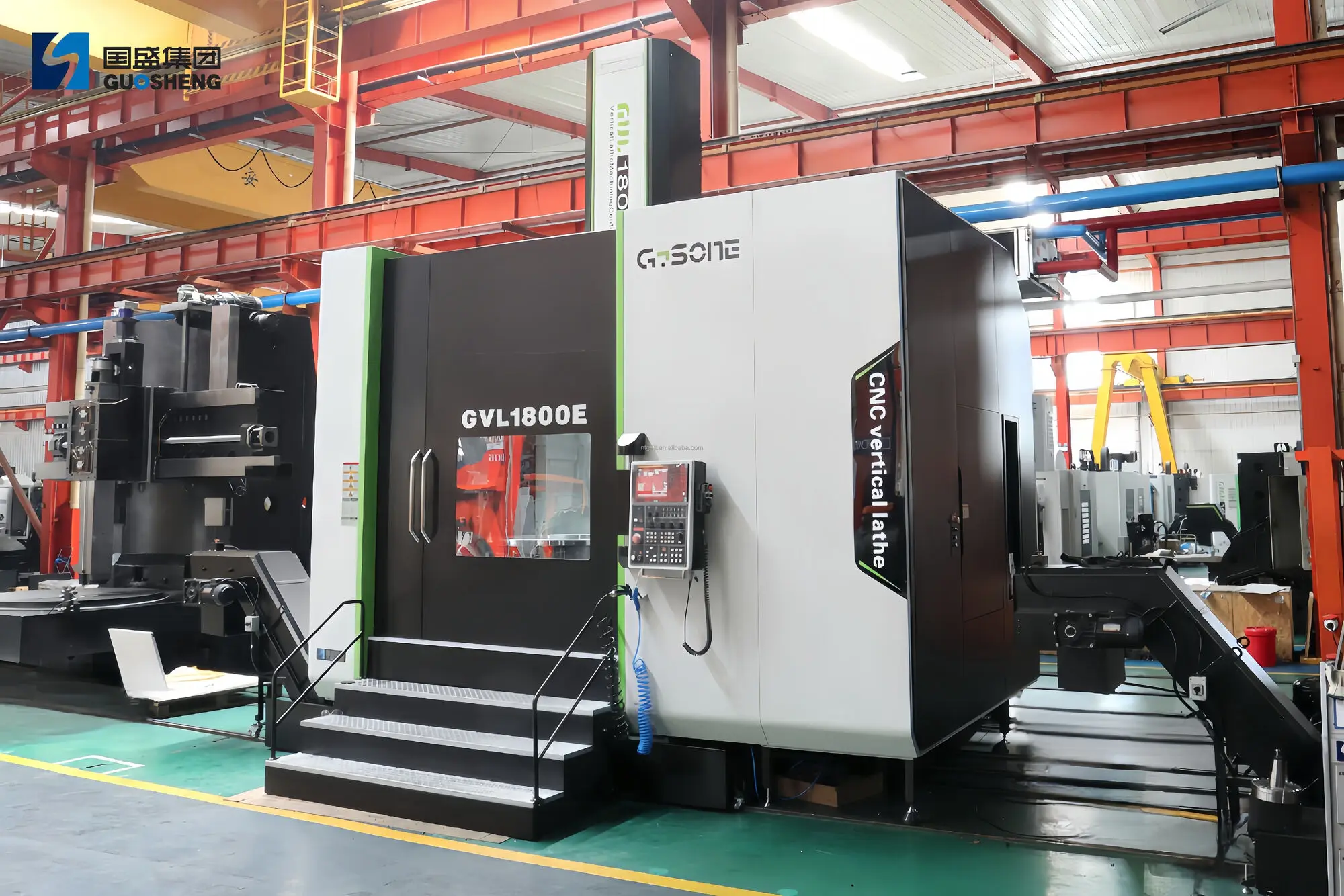

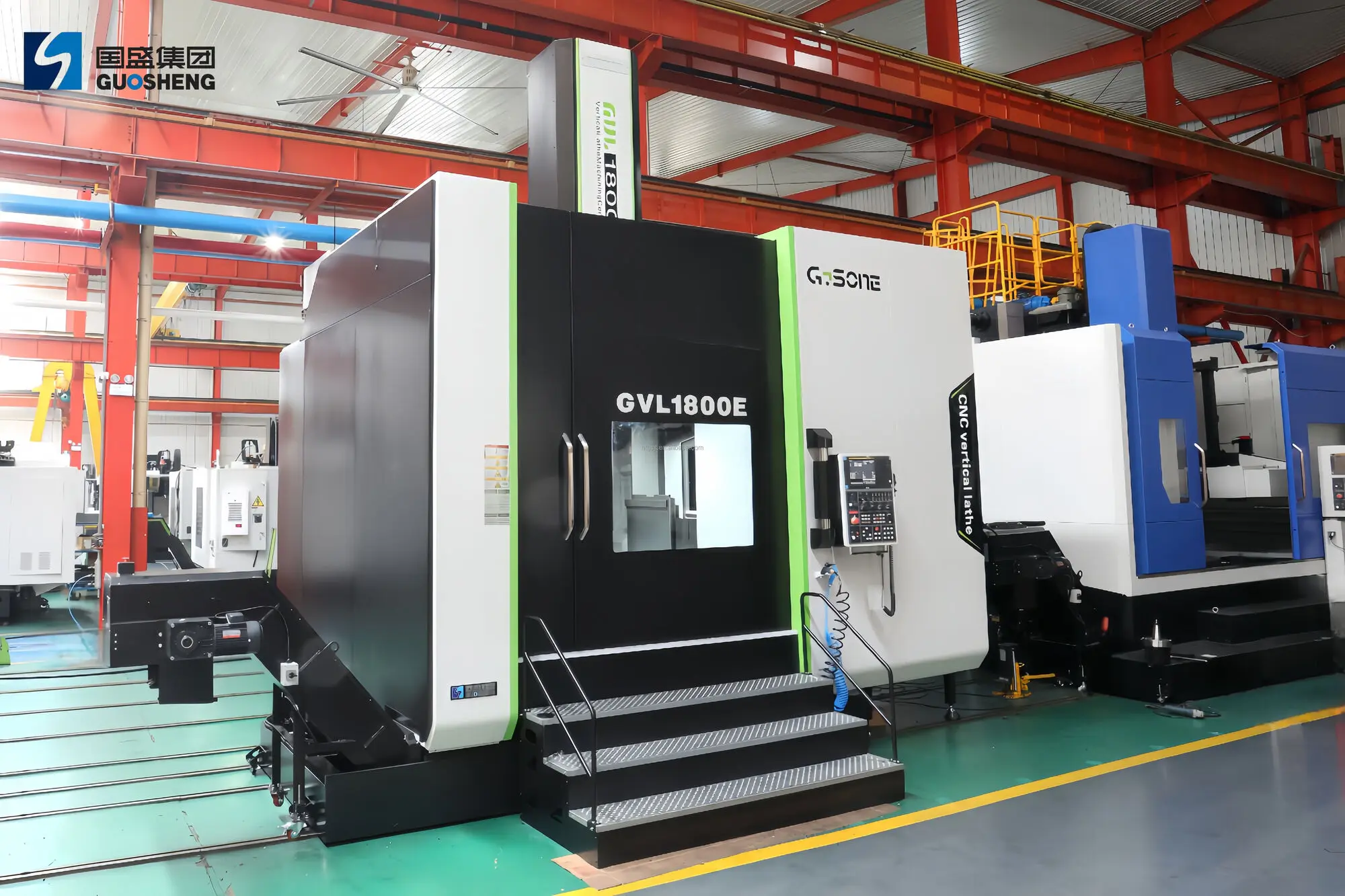

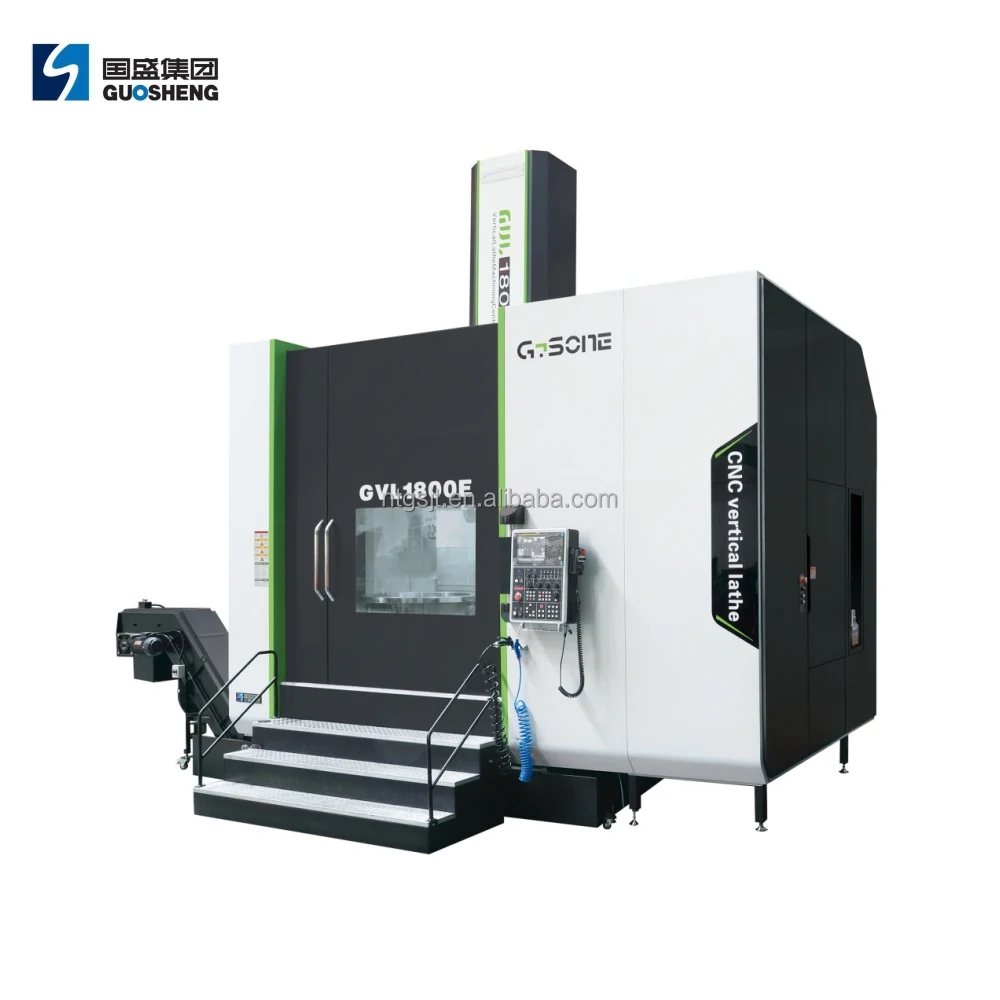

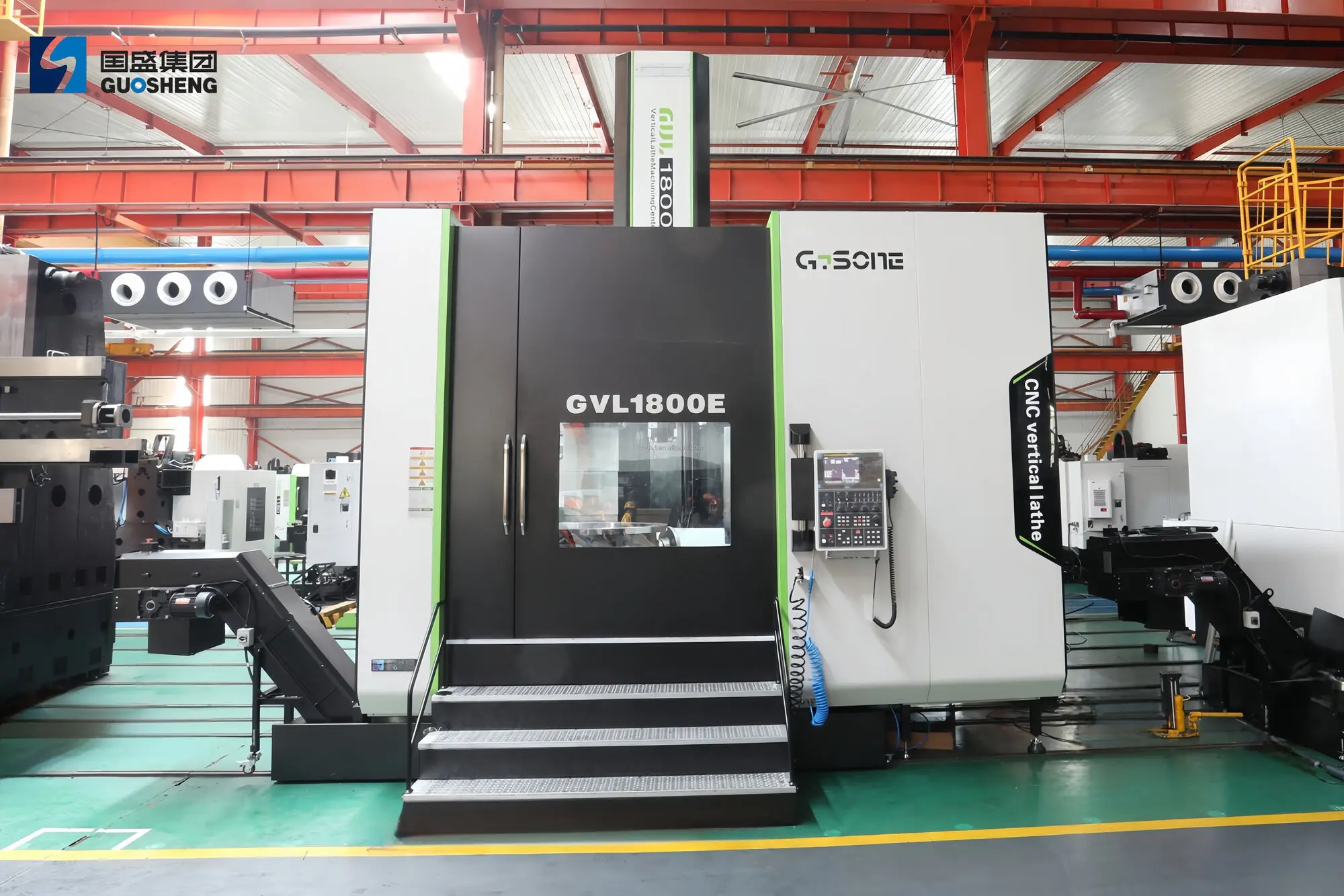

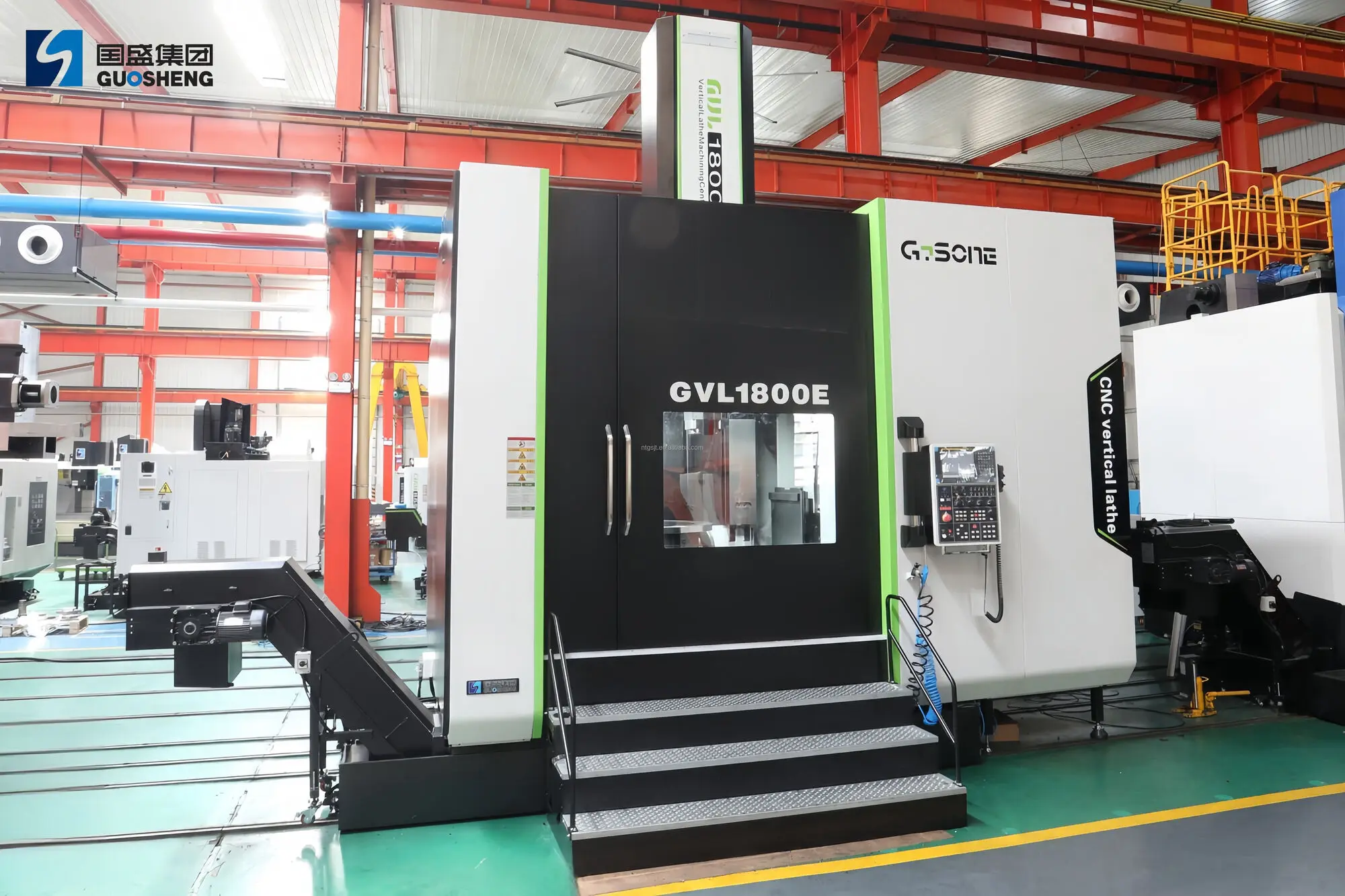

GVL1800E Corte Pesado CNC Metal Fanuc Vertical Torno Máquina Preço Baixo
A máquina herda as vantagens da forte rigidez e estabilidade da estrutura de base do torno CNC vertical tradicional e introduz o conceito internacional de design de rigidez dinâmica avançada para otimizar o design das peças móveis. O torque da máquina é grande, características de resposta rápida são boas, adequadas para automotivo, molde, hardware e outras necessidades do campo de processamento mecânico.
CARACTERÍSTICAS EM VISTA
1. Controle deslizante do trilho do eixo X/Z. 2. O diâmetro interno do rolamento do eixo principal com a mesma especificação, o amplo espaçamento adequado entre o parafuso de avanço e o trilho de guia. 3. O servo motor aciona o parafuso de esfera do eixo X/Z e pré-estende ambas as extremidades do parafuso. 4. Complete protectio fechado.


Elevação direita

Elevação esquerda

Alçado interior
Especificações do produto
Tipo máquina
|
Unidade
|
LVC1800E
|
||
Eixo
|
||||
Diâmetro tabela
|
Mm
|
1600
|
||
Velocidade máxima do fuso
|
RPM
|
250
|
||
Binário máximo
|
Nm
|
15372
|
||
Poder do eixo
|
KW
|
37/55
|
||
Diâmetro do rolamento do eixo
|
Mm
|
580
|
||
Gama de velocidade
|
RPM
|
3-250
|
||
Processando a escala
|
||||
Diâmetro máximo
|
Mm
|
1800
|
||
O diâmetro máximo pode ser usinado
|
Mm
|
1800
|
||
Altura máxima usinagem
|
Mm
|
1600
|
||
Viagem do feixe
|
Mm
|
1150
|
||
Peso máximo do trabalho
|
Quilograma
|
8000
|
||
Curso do eixo X
|
Mm
|
-110/+1050
|
||
Curso do eixo Z
|
Mm
|
1050
|
||
Configuração do sistema
|
FANUC 0i TF
|
|||
Motor do eixo X
|
Βis 40/2000
|
|||
KW
|
3
|
|||
Nm
|
36
|
|||
Motor do eixo Z
|
Βis 40/2000 B
|
|||
KW
|
3
|
|||
Nm
|
36
|
|||
Motor do eixo
|
Z18-4037CE15-45M5J-A20
|
|||
KW
|
37/55
|
|||
Nm
|
236/350
|
|||
Alimentação
|
||||
O eixo X está se movendo rápido
|
M/min
|
12
|
||
O eixo Z está se movendo rápido
|
M/min
|
10
|
||

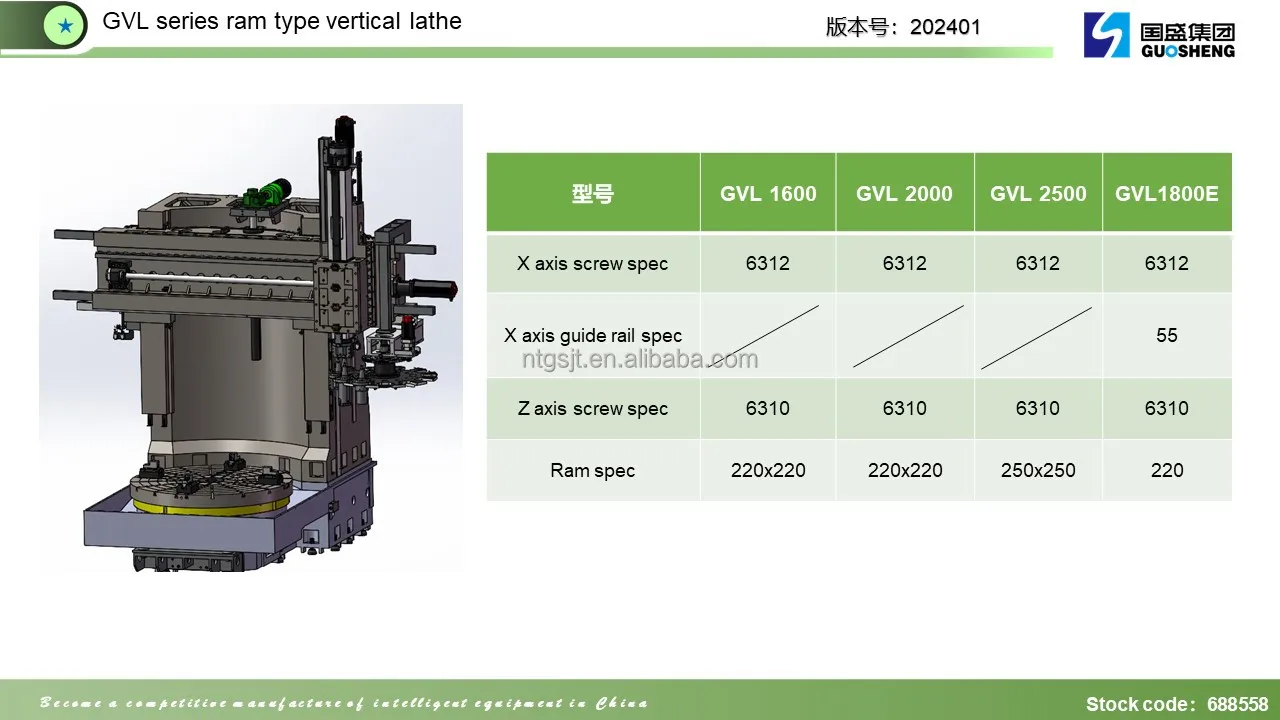

Especificação Ram
|
Mm
|
220*220
|
||
Precisão
|
||||
Precisão posicional
|
Mm
|
0.008/0.008
|
||
Precisão do posicionamento repetido
|
Mm
|
0.005/0.005
|
||
Torre hidráulica
|
||||
Número de ferramenta
|
#
|
12
|
||
Dimensão ferramenta
|
Mm
|
□32/Φ50
|
||
Outros
|
||||
Área do piso
(Comprimento * largura * altura) |
Mm
|
4520*3600*5750
|
||
Peso
|
Quilograma
|
28000
|
Característica técnica

1. Unidade do eixo:Alta rigidez, alto torque, alta precisão, fácil de instalar e manter.

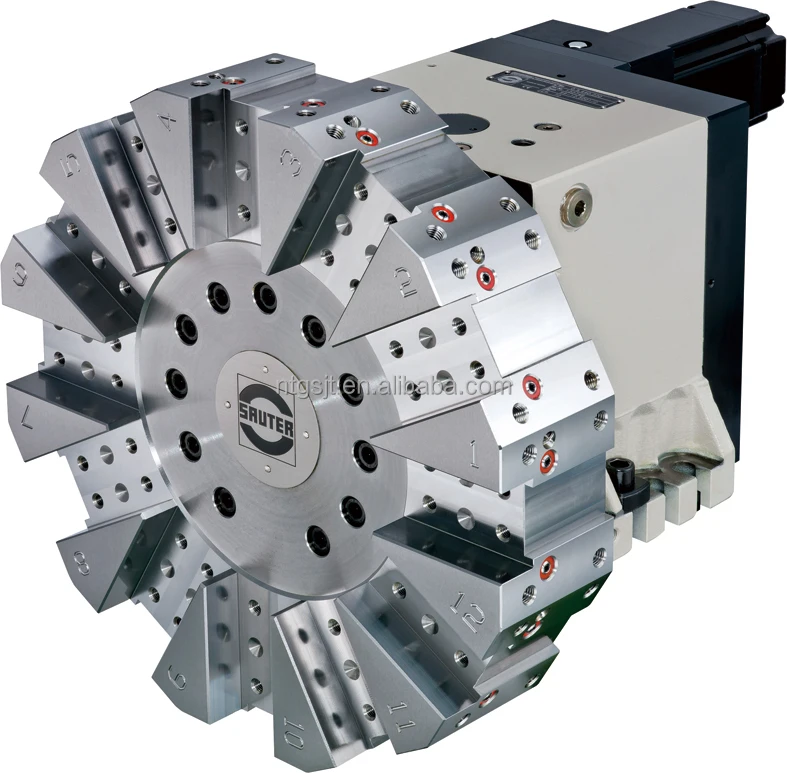

Porta-ferramentas 2. Hydraulic:Estrutura simples, rigidez forte, rotação rápida.

3. A superfície da combinação da base e da coluna, placa deslizante, mesa do eixo, torre do cortador e cada assento do rolamento são raspados manualmente para alcançar a máxima precisão do componente, rigidez estrutural e balanceamento de carga.

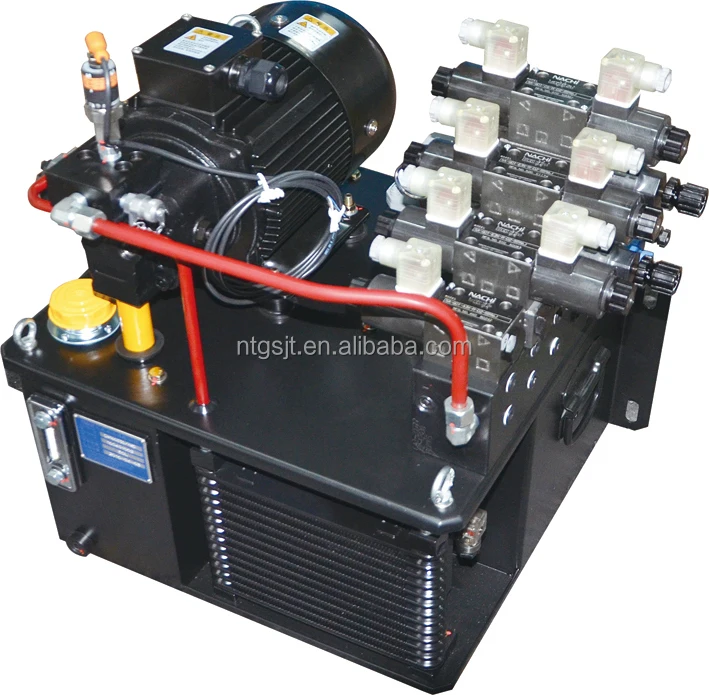

4. A estação hidráulica tem as vantagens de estrutura compacta, manutenção conveniente, alta estabilidade e baixa taxa de falhas.

5. A chapa protetora totalmente coberta isola as lascas de ferro de corte do refrigerante dentro da máquina, proporcionando-lhe um ambiente de trabalho seguro e limpo.

6. O projeto do chanfro grande e do sulco ultra-largo da descarga da microplaqueta pode facilmente deixar a área de processamento através da correia líquida nivelada da microplaqueta para evitar o corte de alta temperatura que afeta a precisão de processamento.

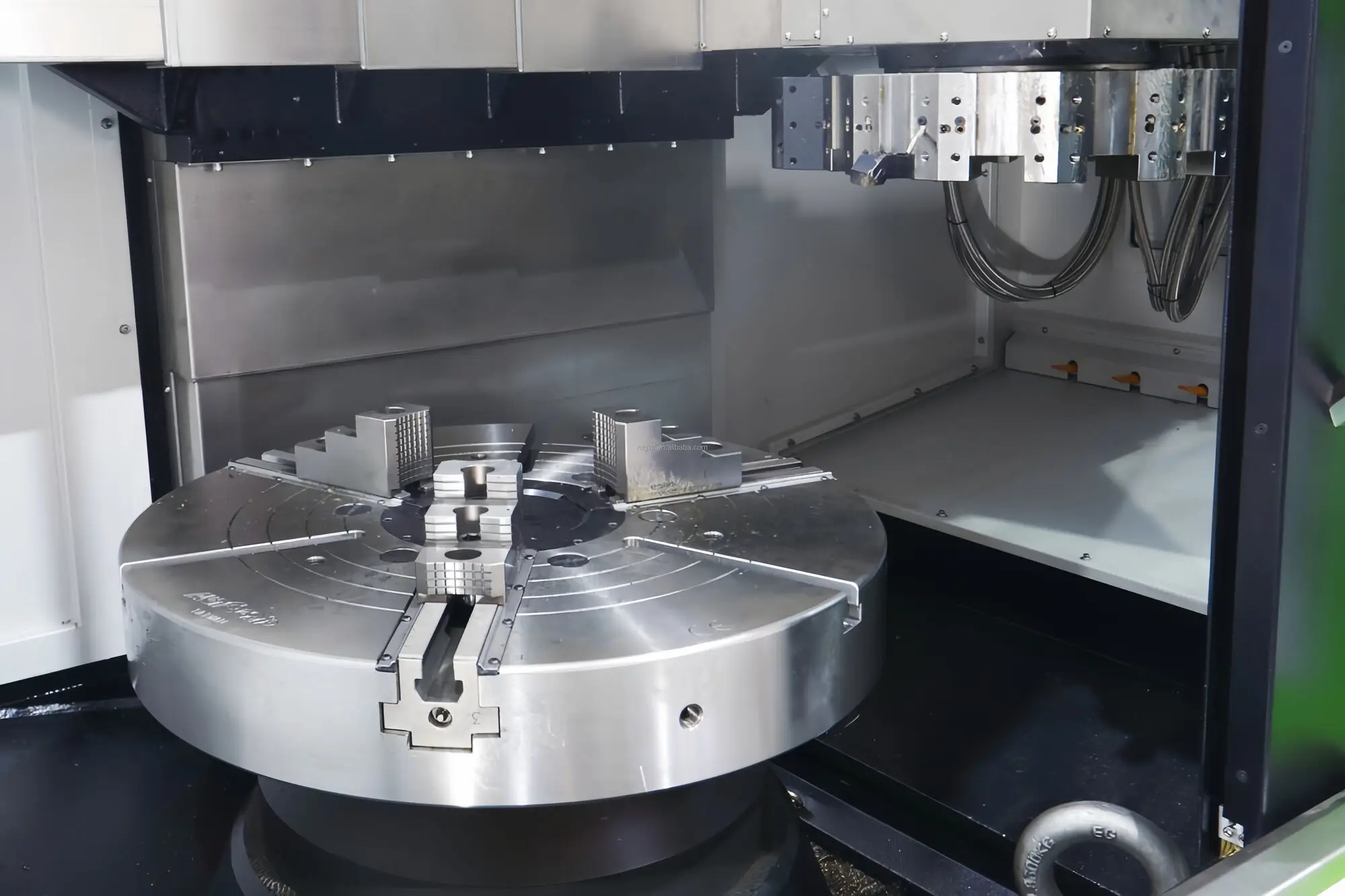

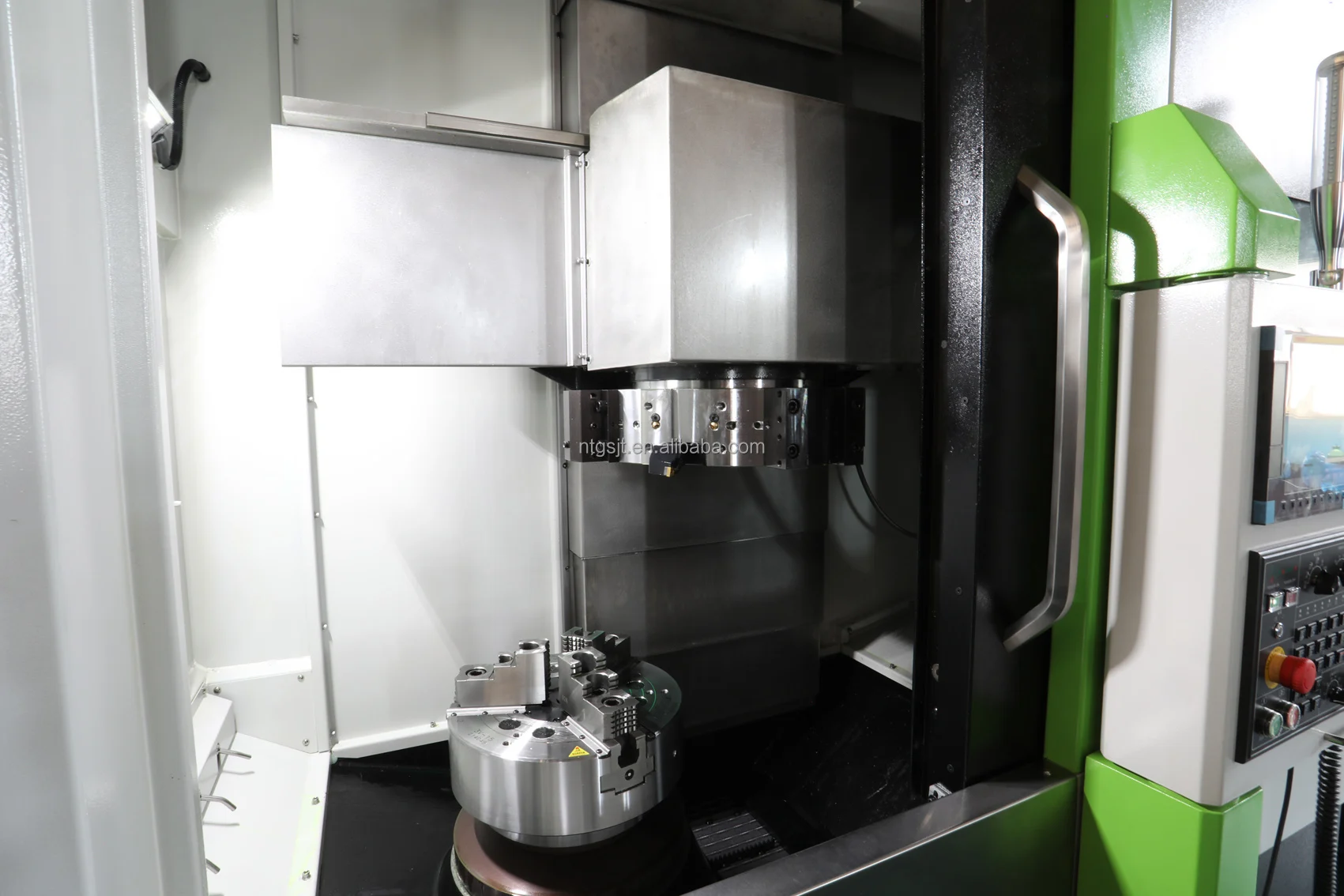

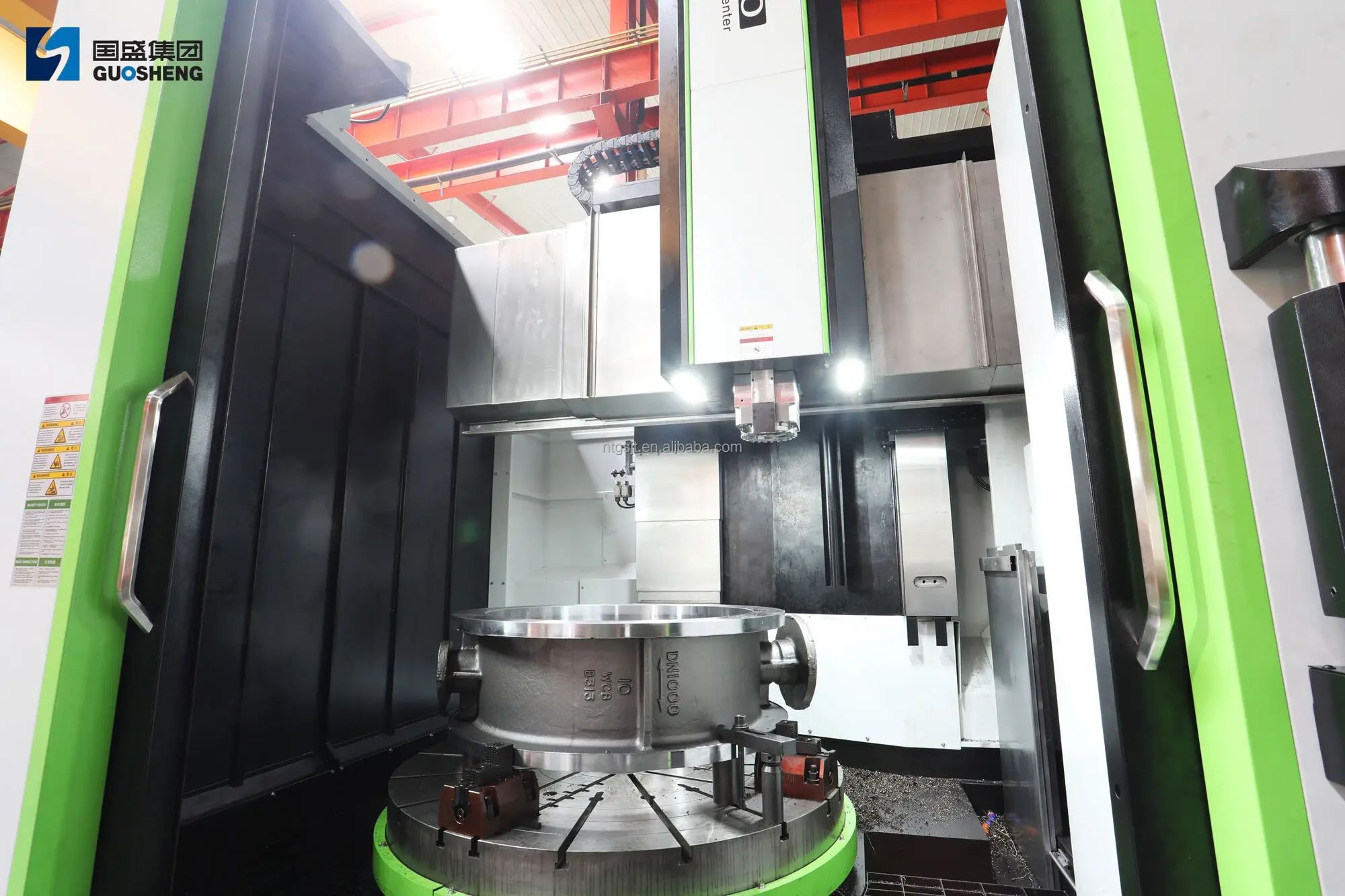

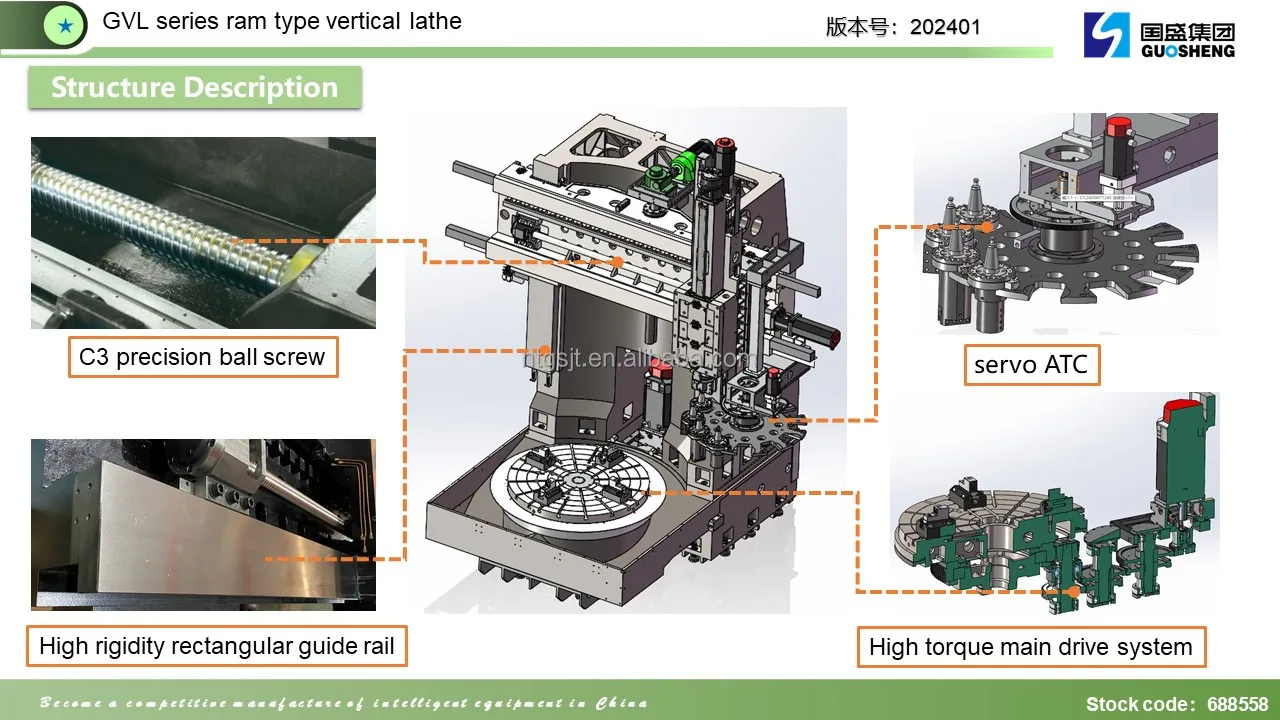

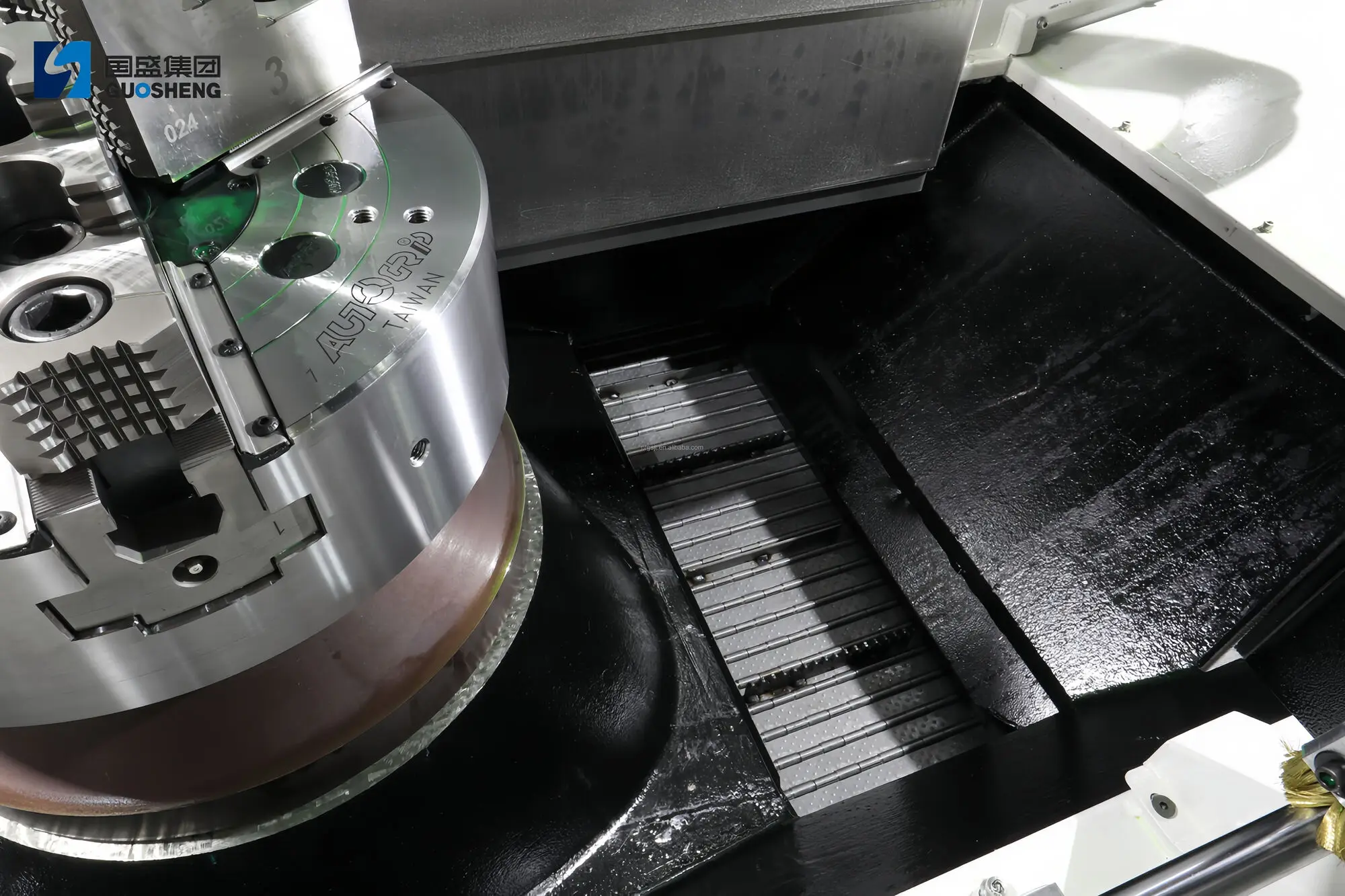

Detalhes do produto mostram



Desenho De Dimensões Totais

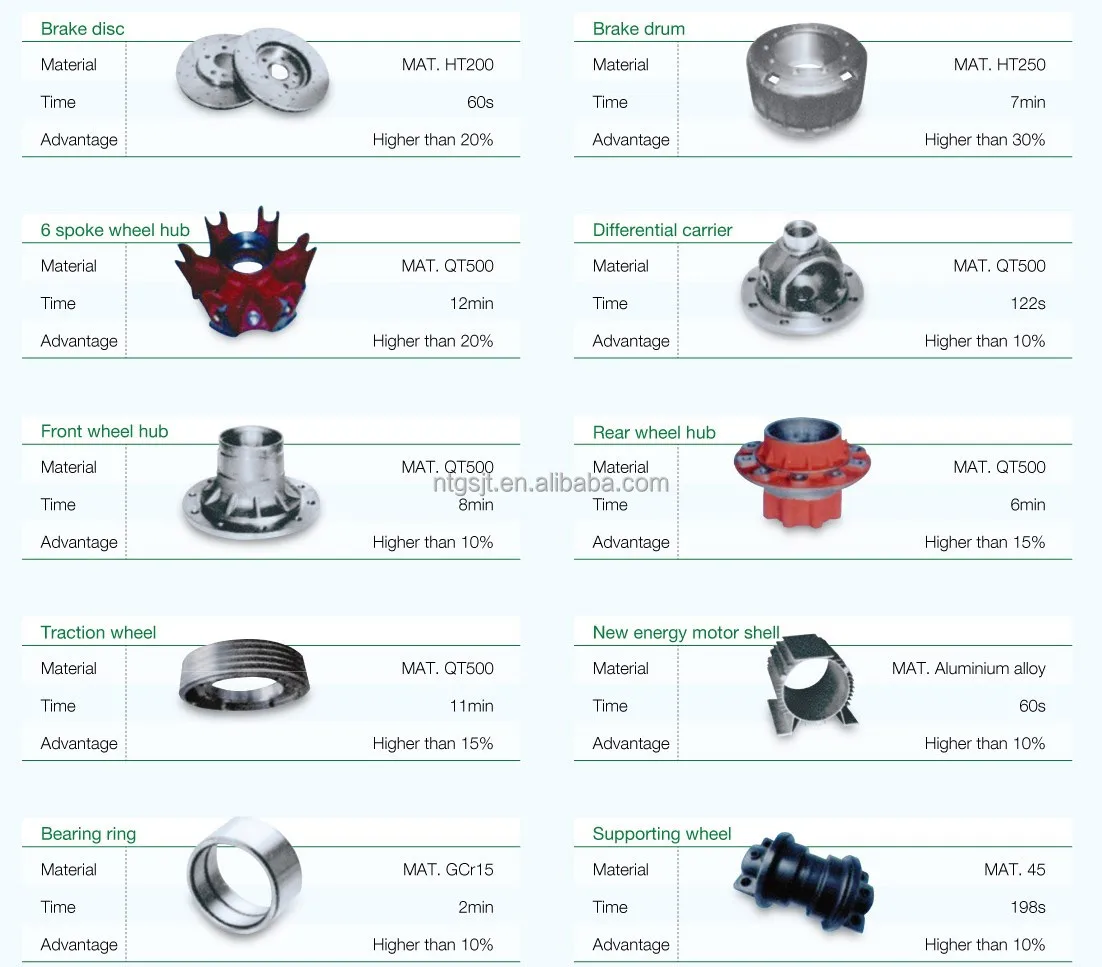

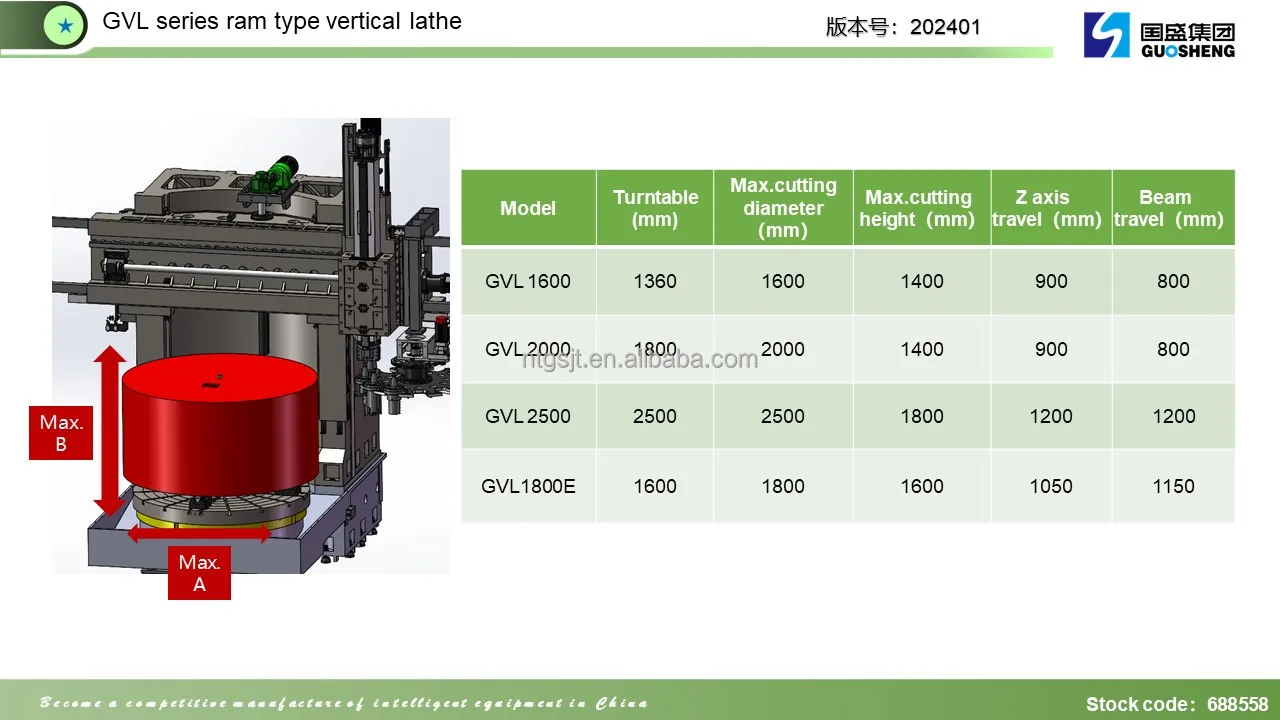

Capacidade do processamento

Produtos similares

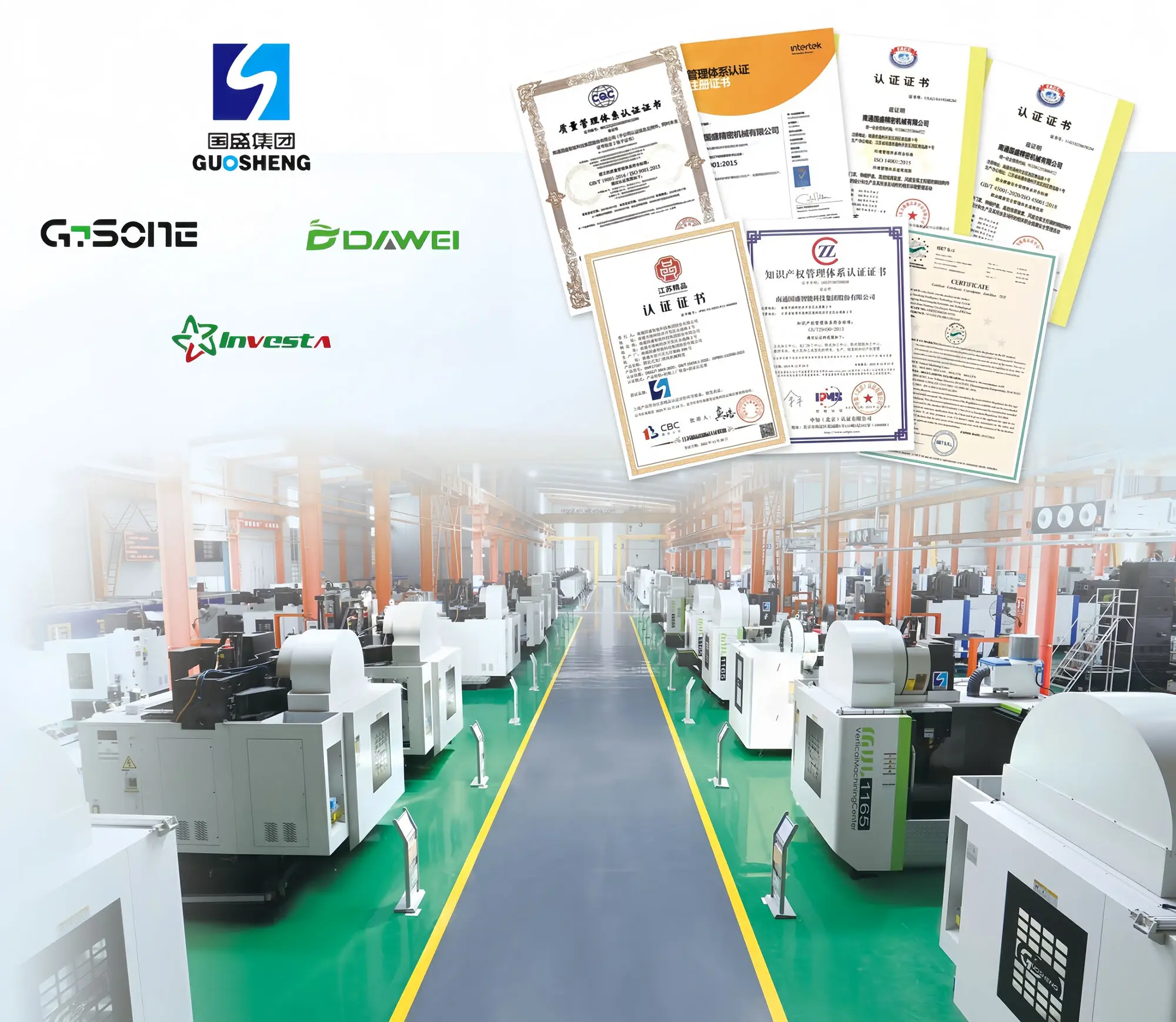

Perfil de empresa

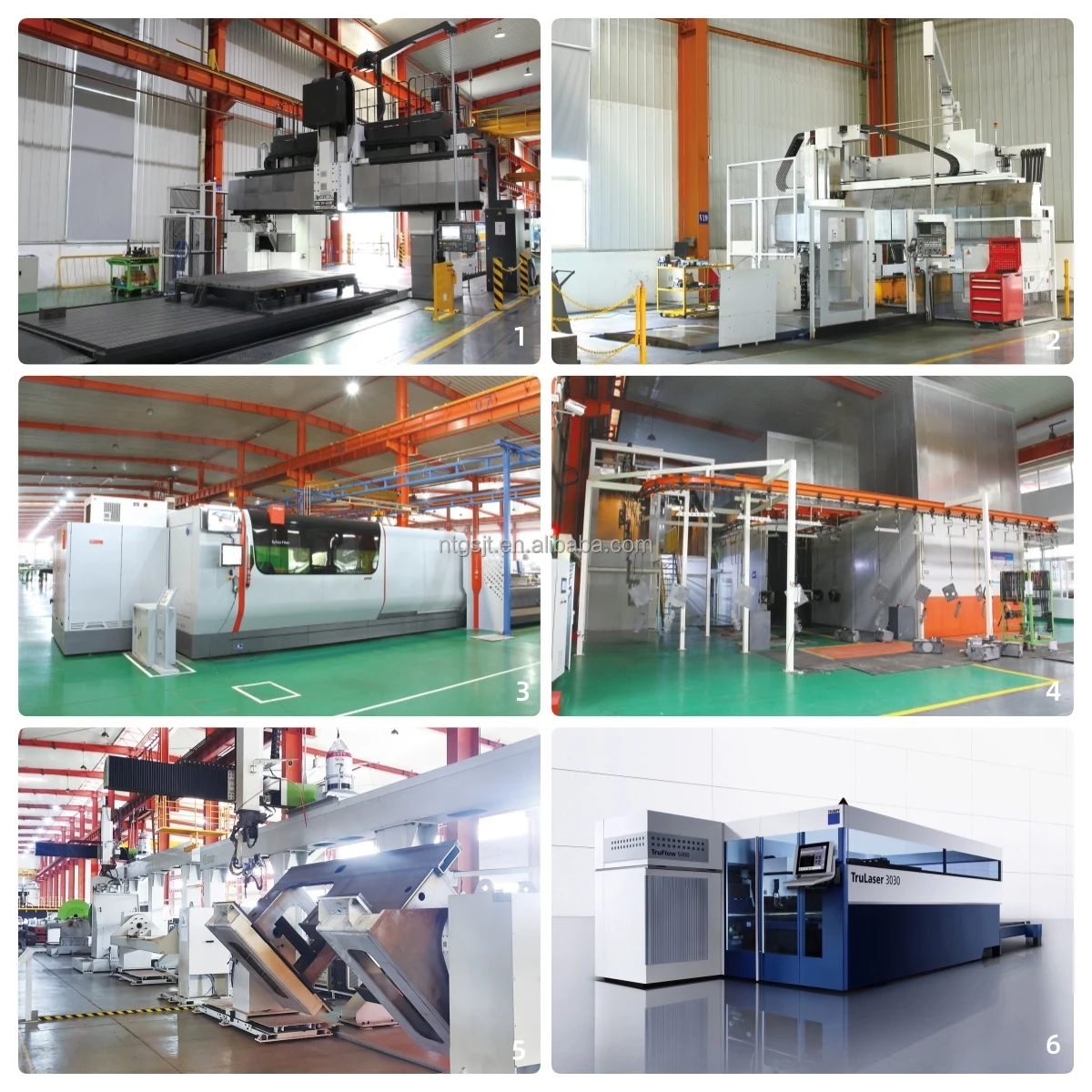

Equipamento Processamento Avançado
Capacidade Técnica

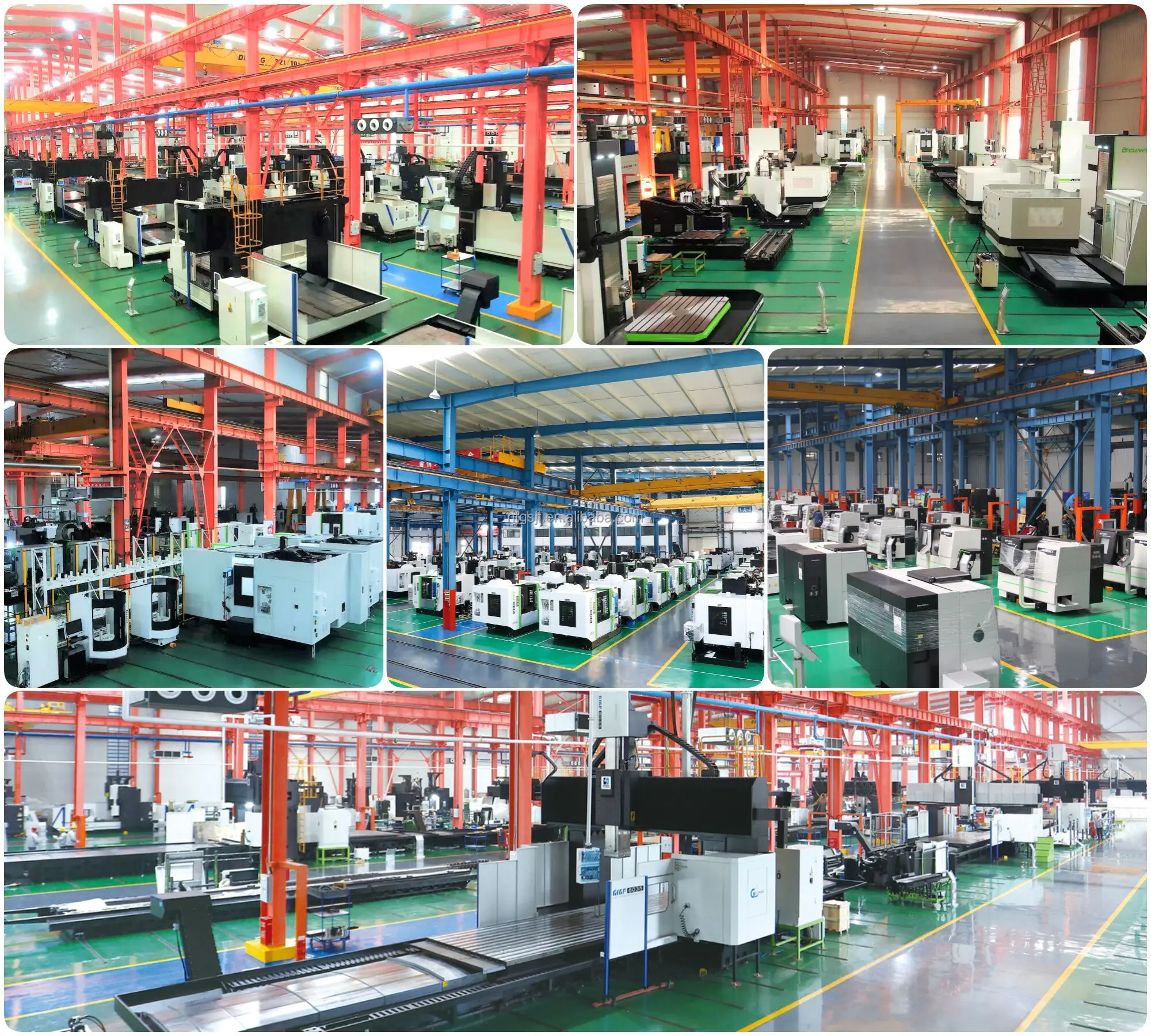

Lean Gestão On-site
Clientes Visting
Atividade Exposição
Guosheng Group participou da CCMT China CNC Machine Tool Exhibition, CIMT China lnternational Machine Tool Exhibition.Germany e outras exposições internacionais de máquinas-ferramenta por muitos anos.
