- Químico Hign-em causa: Nenhum
- Suprimentos para bricolagem: elétrico
- Origem: CN (Origem)
- type: Horizontal
- max. length of workpiece (mm): 1000
- structure: Slant Bed Lathe
- machining capacity: Heavy Duty
- max. weight of workpiece(kg): 500
- width of bed (mm): 400 mm
- no. of spindles: Single Phase
- number of axes: 3
- travel (x axis)(mm): 500
- travel (z axis)(mm): 1000
- positioning accuracy (mm): ±0.005
- repeatability (x/y/z) (mm): ±0.003
- place of origin: Shandong, China
- dimension(l*w*h): 3250*1750*1950mm
- brand name: REALGOLD
- model number: TCK4550
- voltage: 220V/380V
- cnc control system: GSK
- tool post stations: 12, 8, 6, 4
- weight (kg): 5000
- warranty: 1 Year
- key selling points: Competitive Price
- machinery test report: Provided
- video outgoing-inspection: Provided
- range of spindle speed(r.p.m): 1 - 4000
- cutting torque: 240
- After-sales Service Provided: Engineers available to service machinery overseas
- Color: Custom-made
- Warranty: 18 Months
Esta máquina de torno de série é adequada para tipos de torneamento, como torneamento de superfície cilíndrica interna e externa, corte de vários roscas métricas, brancas, de módulo e de passo de diâmetro, bem como torneamento cônico, revestimento, perfuração, alargamento e brochamento para ranhuras de óleo e motosserras. etc.A peça produzida na máquina pode atingir boa precisão e rugosidade superficial Ra1.6um.
| Principais parâmetros técnicos |
|
| Modelo e especificação |
4550 |
| Diâmetro máximo de giro acima do suporte |
510 |
| Diâmetro máximo de giro acima do controle deslizante |
315 |
| Largura do trilho da cama |
325 |
| Curso do eixo X |
260 |
| Curso do eixo Z |
550 |
| Movimento rápido do eixo X / Z (m/min) |
15/15 |
| Velocidade máxima do fuso (rpm) |
2250 |
| Tipo de cabeça de eixo |
ISO A2-8 |
| Diâmetro do furo passante do eixo e cone do furo interno |
86mm/Φ90 1:20 |
| Mandril hidráulico |
(10 polegadas)250 |
| Motor principal powerkw |
7,5/11KW |
| Forma de porta-ferramentas |
100 centro alto horizontal 8T |
| Tamanho do porta-ferramentas de torneamento mm |
25X25 |
| Largura do trilho X/Z (Taiwan) mm |
35/45 |
| Especificações do parafuso X/Z |
3210/4010 |
| Servo motor X / Z NM (direção X com freio de retenção) |
15/15 |
| Manga do contraponto hidráulico, curso, cone do furo |
75, L100, MT5 |
| Precisão e rugosidade de usinagem |
IT6-IT7 |
| Ra ≤ 0,8 |
|
| Dimensões do pacote da máquina m |
2,9X1.8X1.8 |
| Peso líquido/peso bruto da máquina |
3.1/3.5(T) |
| Sistema de controle |
SIEMENS 808D/FANUC/GSK |
Eixo
Os fusos de alto desempenho das séries CW e CA usam um arranjo de rolamentos robusto que é 20% mais rígido do que nos modelos anteriores, com 50% menos expansão térmica.Para garantir confiabilidade a longo prazo e serviço simplificado, os rolamentos do fuso são lubrificados automaticamente por um sistema proprietário de lubrificação mínima.Todos os fusos Realgold são projetados e construídos internamente em nossas instalações de fabricação.

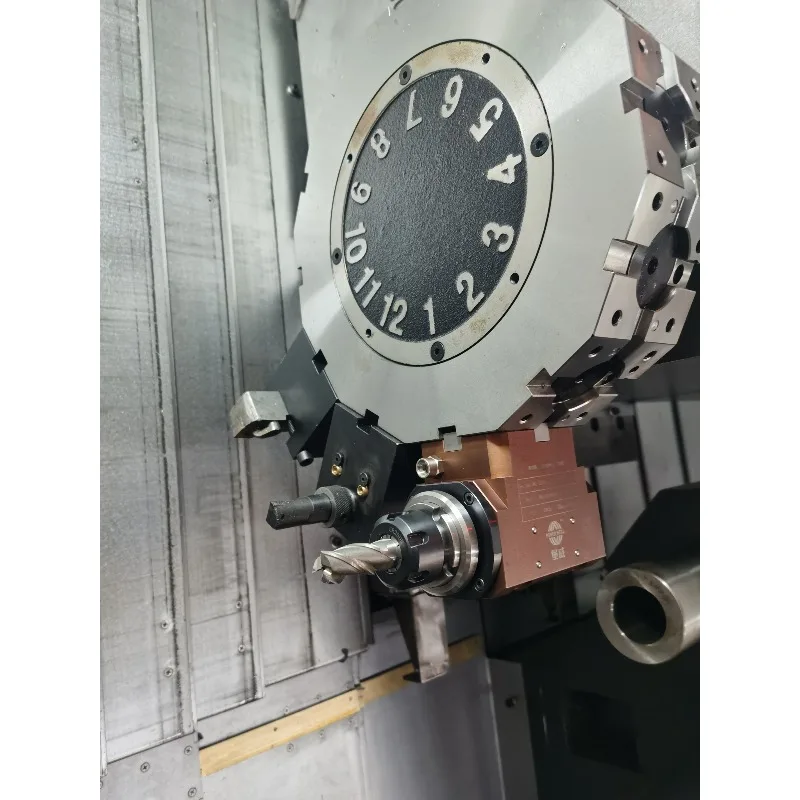

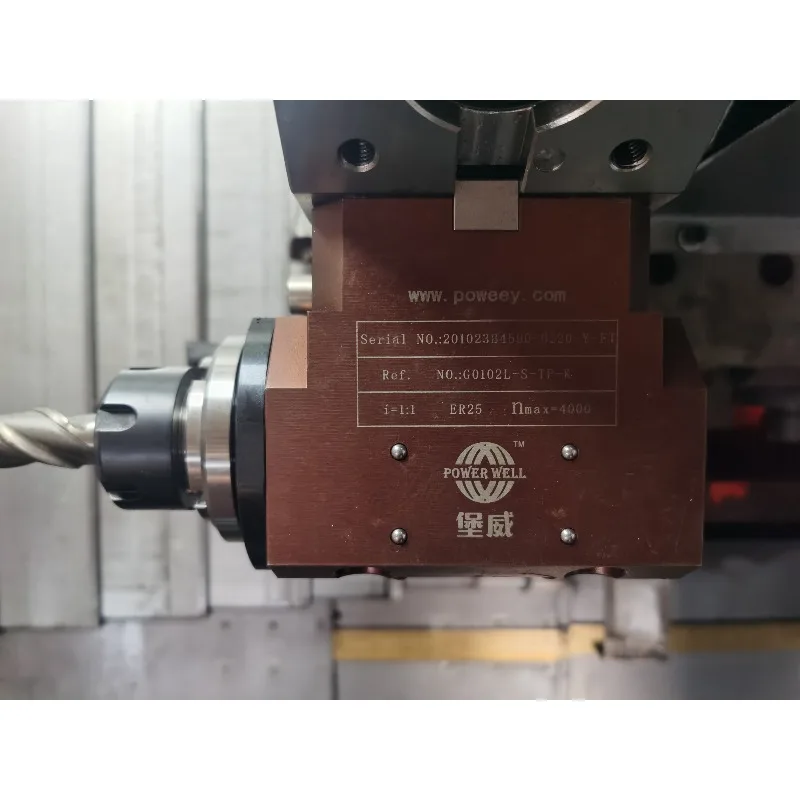

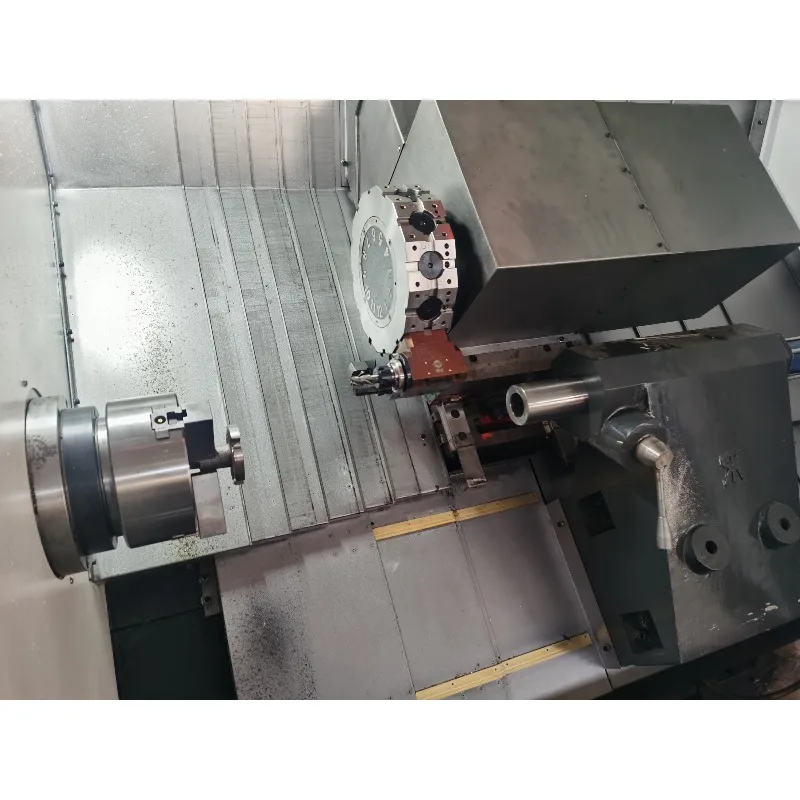

Torreta e ferramentas ao vivo
Personalize seu torno Realgold com uma variedade de torretas, incluindo poste de ferramentas Stanrd de 4 estações, principalmente 12 estações com ferramentas energizadas ER32.
Usinagem multieixo
Adicionar movimento adicional do eixo a um torno é a maneira mais rápida de aumentar o rendimento, aumentar a precisão e reduzir o manuseio das peças.Com o eixo Y, o eixo C e ferramentas ao vivo, você pode concluir as peças da máquina em uma única configuração.Os tornos do eixo Y oferecem a entrada mais simples e econômica na usinagem de torno multieixo do setor.
A sondagem do torno
A redução da configuração é crítica para maximizar a produtividade de qualquer máquina-ferramenta.Com as soluções de sondagem disponíveis da Realgold, qualquer máquina pode ser configurada em minutos, bastando alguns botões pressionados.Nosso sistema Auto Tool Presetter apresenta modos de operação automatizados e manuais fáceis de usar. Possui uma interface fácil de usar para programação rápida e de estilo conversacional e é um dos investimentos mais inteligentes que você pode realizar.
Transportador de cavacos (somente cama inclinada)
O gerenciamento de cavacos e refrigerante é fundamental para qualquer máquina-ferramenta. Como nós mesmos dos maquinistas, sabemos que se você não conseguir manter os cavacos fora da área de corte e removê-los da máquina de forma eficiente, você não está usando a máquina ao máximo potencial.
Máquinas Realgold com capacidade de produção de primeira classe e sempre seguimos a excelente ideia tecnológica para tornar nosso produto com a melhor qualidade da mesma classe.
Peças em estoque
Capacidade de processamento
As máquinas Realgold possuem uma linha de produção completa para máquinas de torno, que incluindo algumas máquinas especiais com apenas para o corpo de design de nossa máquina, só precisam de uma vez fixado e finalizado o tipo de processos de produção, melhorar a eficiência do processamento, economizar custos e garantir a precisão
