Descrição do produto
INSTRUÇÃO DE DETALHES DO PRODUTO
|

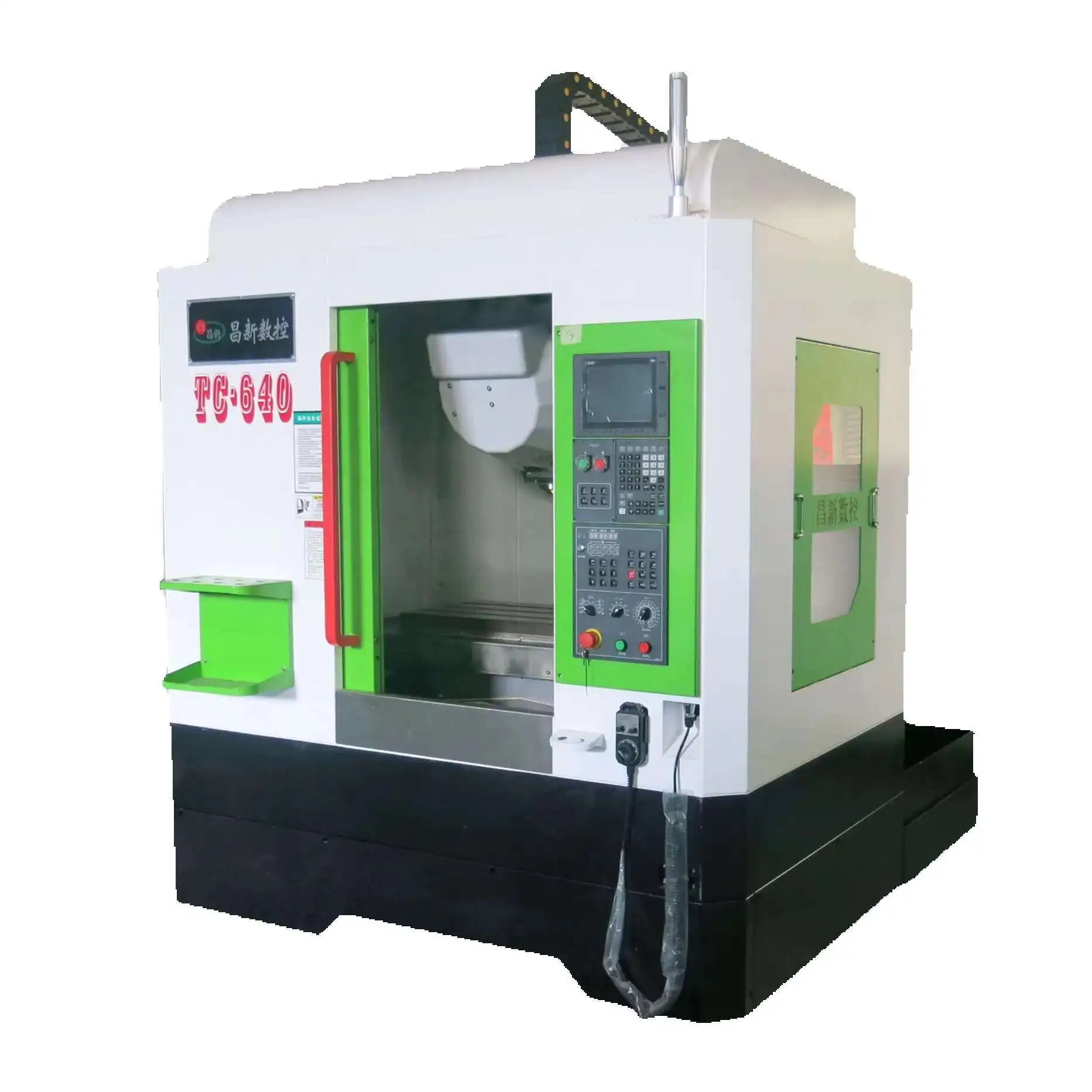

TC-640
|
|
|
Sistema
|
SIEMENS
|
|
Servomotor
|
SIEMENS
|
|
Capacidade do magazine de ferramentas
|
Trocador automático de ferramentas
|
|
Número da ferramenta: 21
|
|
|
Sistema de lubrificação dos eixos X,Y,Z
|
|
|
Controle de temperatura do fuso
|
|
|
Viagem no eixo X/Y/Z
|
600mm/400mm/300mm
|
|
Distância do nariz do eixo à mesa
|
120 mm-450 mm
|
|
Centro do eixo de distância para trilho guia de coluna
|
460 mm
|
|
Tamanho da mesa de trabalho
|
700*420mm
|
|
Carga máxima da mesa
|
400kg
|
|
Slot T
|
3*18T
|
|
Velocidade de rotação do fuso
|
20.000 rpm
|
|
Potência do motor do fuso
|
5,5 kw
|
|
Potência do motor do eixo X/Y/Z
|
1,5/1,5/3,0 kw
|
|
Viagem rápida (eixo X/Y/Z)
|
48000/48000/48000mm/min
|
|
Velocidade de corte
|
0-10000mm/min
|
|
Conico do eixo
|
BT30
|
|
Precisão de posicionamento
|
±0,005 mm/300 mm
|
|
Precisão de posicionamento repetido
|
±0,003 mm/300 mm
|
|
Tamanho da máquina
|
2000mm * 2300mm * 2400mm
|
|
Peso da máquina
|
3,2 toneladas
|
|
Garantia
|
Um ano
|
|
Marca de componentes principais
|
|
|
Eixo
|
spinder/Royal/Waylong/TD em Taiwan
|
|
Revista de ferramentas
|
Okada/Sanjet/Deta em Taiwan
|
|
Rolamento
|
NSK no Japão ou FAG na Alemanha
|
|
Parafuso de avanço/trilho guia
|
Hiwin/PMI em Taiwan
|
|
Corpo da máquina
|
Chansin fundição de ferro HQ300
|
|
Placa de metal
|
Marca Chansin
|
Trilho guia e parafuso de avanço da marca Taiwan: HIWIN / PMI
Rolamentos: FAG / NSK
- Alta estabilidade
- Rigidez mais forte
-------------------------------------------------------------------------------------------------------------------
Revista de ferramentas
- Pode ser combinado com qualquer sistema.- Porta-ferramentas integrado de alta precisão, com montagem e substituição rápidas.
-------------------------------------------------------------------------------------------------------------------
Eixo da marca de Taiwan:
POSA/WLT/VOLIS/ROYAL opcional
Unidade por correia ou acionamento direto opcional
Refrigerante através do fuso opcional
Alta velocidade do fuso: 8000rpm/10000rpm/12000rpm
Alta precisão: Rolamentos de esferas de impulso de contato angular de alta precisão
Alta rigidez: Forte capacidade de rolamento axial e radial
O fuso adota uma estrutura de sopro central, e o cone interno do fuso é limpo com gás central de alta pressão rapidamente após o fuso liberar a ferramenta para garantir a precisão da fixação da ferramenta.
-------------------------------------------------------------------------------------------------------------------
Sistemas de controle CNC opcionais
- Japão Mitsubishi M80 - Japão Fanuc 0i-MF - Alemanha Siemens 828D - Taiwan Syntec 22MA
-------------------------------------------------------------------------------------------------------------------
Sistema de lubrificação a óleo- O dispositivo de lubrificação automática da marca é usado para realizar lubrificação forçada em cada superfície deslizante e parafuso esférico.- O intervalo de tempo da injeção de óleo e a quantidade de injeção de óleo podem ser ajustados.- Quando o nível de óleo estiver muito baixo (falta de óleo), a máquina exibirá um alarme.- O óleo lubrificante é T68# óleo lubrificante de guia.- O volume da caixa lubrificante é de 2 litros.- Potência do motor de lubrificação 150W, pressão máxima do sistema 5KG/CM2.Toda a máquina cobre o sistema de lubrificação, equipada com tubos de óleo de grande diâmetro de cobre puro para funcionar.- Os componentes da máquina-ferramenta, como mesa, coluna e trilho-guia, são equipados com separadores de óleo, e o tempo e a lubrificação intermitente automática quantitativa podem lubrificar com eficiência cada detalhe, e o trabalho é contínuo e estável.
bancada de tratamento de têmperaPode melhorar a resistência, dureza e resistência ao desgaste da peça e prolongar a vida útil.O centro de usinagem vertical com bancada temperada e trilho guia é mais estável em termos de alta rigidez, alta precisão e dureza.
Proteção interna espessa em aço inoxidável A defesa interna é feita de aço inoxidável 304.A chapa metálica externa tem 2 mm de espessura e a segurança é maior com o vidro GFRP.O suporte protetor interno fundido não é fácil de deformar e é mais firme em uso.
Mesa Giratória
Marca: Taiwan TJR
Controle de qualidade
Teste verticalmente
Teste de laser
Raspagem das mãos
Teste Circular
Teste de paralelismo
Amostra usinada
