Descrição
- Tipo: Outros
- Origem: CN (Origem)
- Warranty: 3months-1year
- Place of Origin: China
- Model Number: JK86HS155-6004
- Phase: 2
- Type: Hybrid
- Current / Phase: 6A

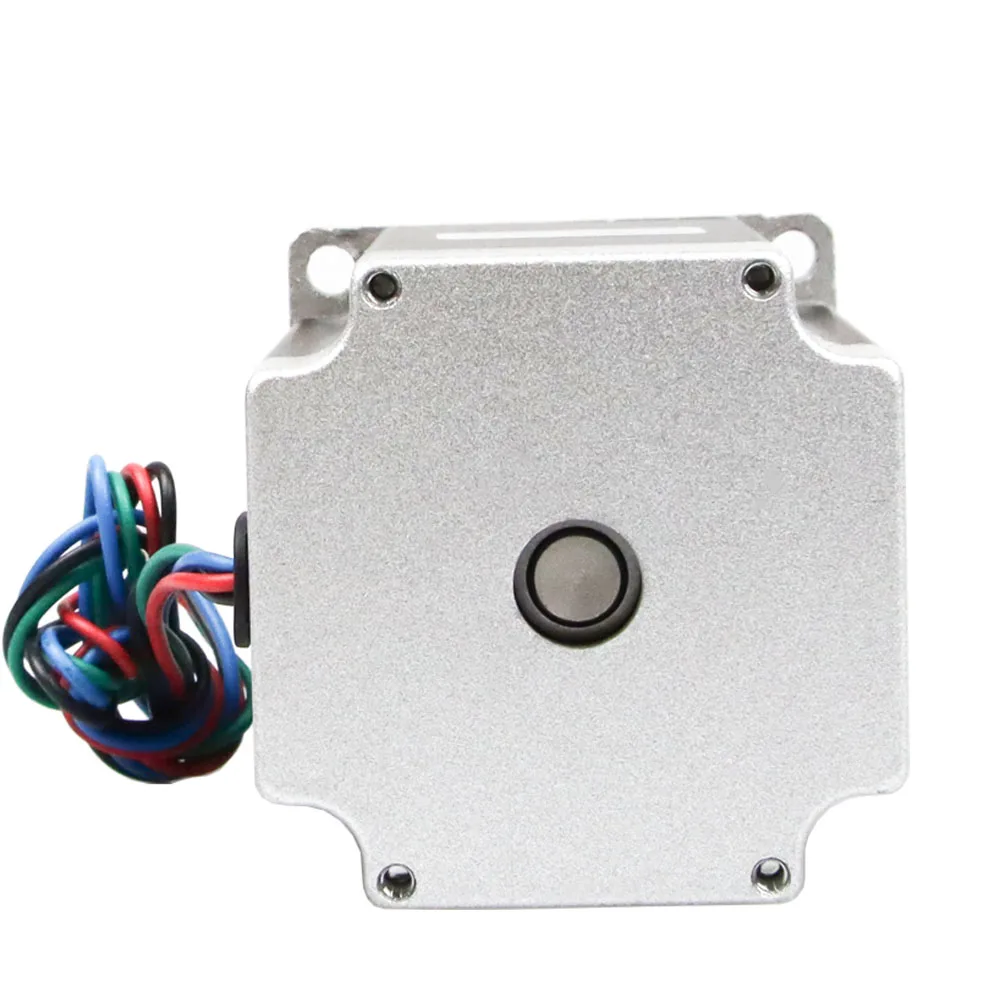

- Product name: Nema 34 Stepper Motor
- Application: CNC Plasma Cutting Machine

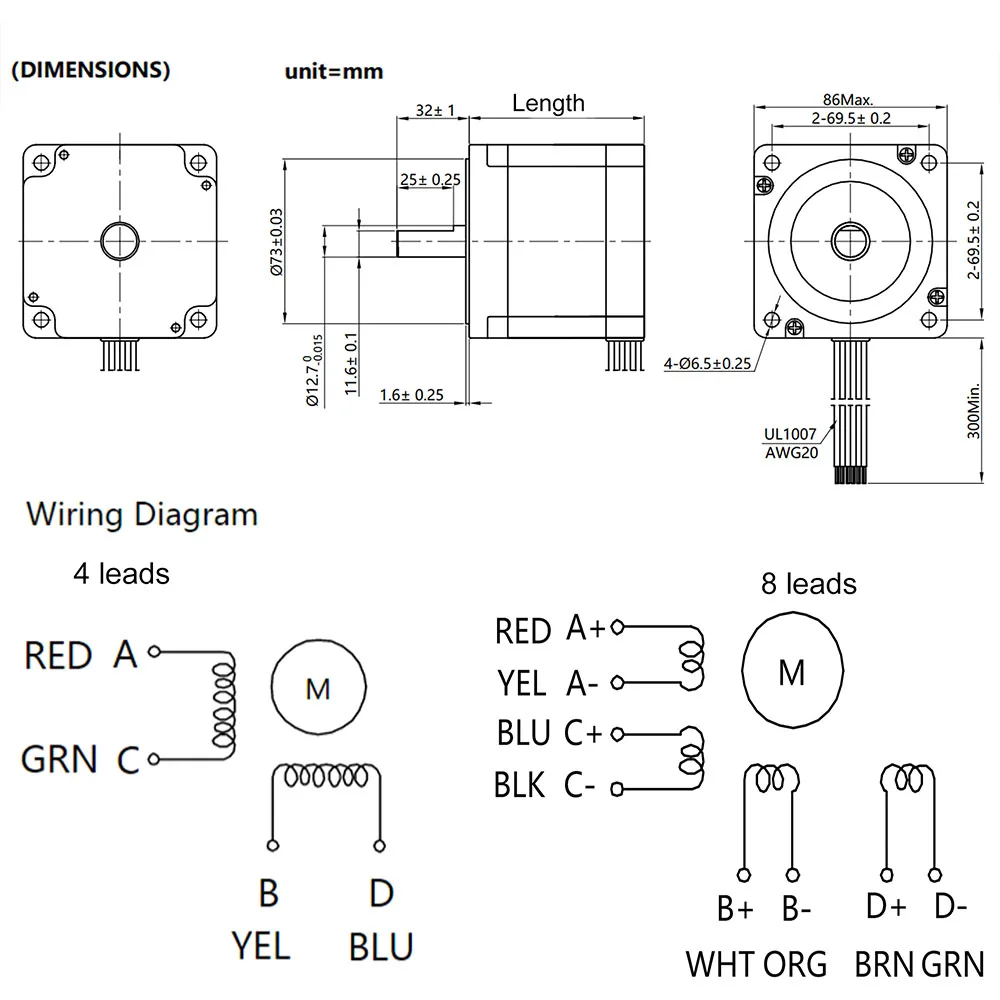

- Motor length: 155mm
- Frame Size: 86mm*86mm
- Shape: Square

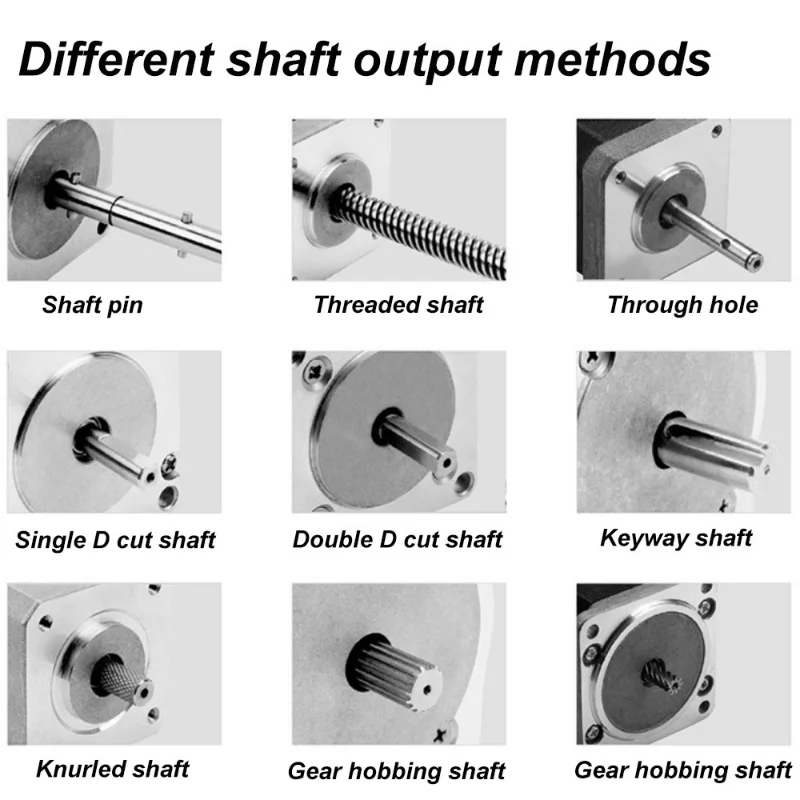

- Shaft: D-cut
- Current: 6A
- Shaft Diameter: 14mm
- Leads: 4Wire
- Torque: 13N.m
- Certification: ce, ISO, RoHS

Passo ângulo: 1,8 ° Temperatura aumento: abaixo 80 ℃
Temperatura ambiente:-20 ℃ ~ + 50 ℃
Resistência isolante: mínimo 100MΩ, 500VDC
Força dielétrica: 500VAC por 1 minuto
Afastamento radial do eixo 0,02 máximo (carga 450g)
Afastamento axial do eixo: 0.08Max. (450g carga)
Força radial máxima: 220N (20mm da flange)
Força axial máxima: 60N

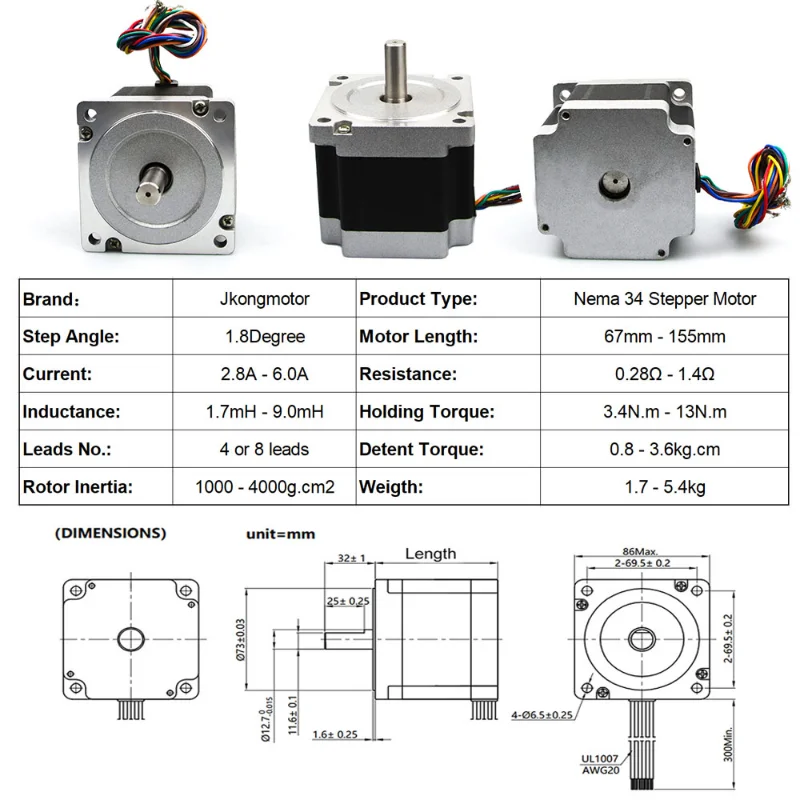

Número do modelo: motor deslizante nema34
Fase: 2
Tipo: Híbrido
Guardando o torque: 3.4N.m ~ 13.0N.m
Corrente/fase: 2.8A ~ 6.0A
Comprimento do motor: 67mm ~ 155mm
Leads: 4 leads ou 8 leads
Torque do detecte: 0.8g.cm ~ 3.6kg.cm
Inércia do rotor: 1000g.cm2 ~ 4000g.cm2
Peso: 1,7 kg ~ 5,4 kg
Temperatura ambiente:-20 ℃ ~ + 50 ℃
Resistência isolante: mínimo 100MΩ, 500VDC
Força dielétrica: 500VAC por 1 minuto
Afastamento radial do eixo 0,02 máximo (carga 450g)
Afastamento axial do eixo: 0.08Max. (450g carga)
Força radial máxima: 220N (20mm da flange)
Força axial máxima: 60N
Número do modelo: motor deslizante nema34
Fase: 2
Tipo: Híbrido
Guardando o torque: 3.4N.m ~ 13.0N.m
Corrente/fase: 2.8A ~ 6.0A
Comprimento do motor: 67mm ~ 155mm
Leads: 4 leads ou 8 leads
Torque do detecte: 0.8g.cm ~ 3.6kg.cm
Inércia do rotor: 1000g.cm2 ~ 4000g.cm2
Peso: 1,7 kg ~ 5,4 kg
Número do modelo: JK86HS155-6004
Fase: 2
Tipo: Híbrido
Guardando o torque: 13N.m
Corrente/fase: 6.0A
Comprimento do motor: 155mm
Leads: 4 leads
Torque do Detet: 3.6kg.cm
Inércia do rotor: 4000g.cm2
Peso: 5,4 quilogramas
Fase: 2
Tipo: Híbrido
Guardando o torque: 13N.m
Corrente/fase: 6.0A
Comprimento do motor: 155mm
Leads: 4 leads
Torque do Detet: 3.6kg.cm
Inércia do rotor: 4000g.cm2
Peso: 5,4 quilogramas

Modelo n.
|
Comprimento do motor (mm)
|
Corrente (A)
|
Resistência (Ω)
|
Indutância (mH)
|
Guardando o torque (N.m)
|
Inércia do rotor (g.cm2)
|
Leads
|
Peso (quilograma)
|
Passo Ângulo (°)
|
JK86HS68-5904
|
67
|
5.9
|
0.28
|
1.7
|
3.4
|
1000
|
4
|
1.7
|
1.8
|
JK86HS68-2808
|
67
|
2.8
|
1.4
|
3.9
|
3.4
|
1000
|
8
|
1.7
|
1.8
|
JK86HS78-5504
|
78
|
5.5
|
0.46
|
4.0
|
4.6
|
1400
|
4
|
2.3
|
1.8
|
JK86HS78-4208
|
78
|
4.2
|
0.75
|
3.4
|
4.6
|
1400
|
8
|
2.3
|
1.8
|
JK86HS97-4504
|
97
|
4.5
|
0.66
|
3.0
|
5.8
|
2100
|
4
|
3.0
|
1.8
|
JK86HS97-4008
|
97
|
4.0
|
0.98
|
4.1
|
4.7
|
2100
|
8
|
3.0
|
1.8
|
JK86HS100-6004
|
100
|
6.0
|
0.36
|
2.8
|
7.0
|
2200
|
4
|
3.1
|
1.8
|
JK86HS115-6004
|
115
|
6.0
|
0.6
|
6.5
|
8.7
|
2700
|
4
|
3.8
|
1.8
|
JK86HS115-4208
|
115
|
4.2
|
0.9
|
6.0
|
8.7
|
2700
|
8
|
3.8
|
1.8
|
JK86HS126-6004
|
126
|
6.0
|
0.58
|
6.5
|
6.3
|
3200
|
4
|
4.5
|
1.8
|
JK86HS155-6004
|
155
|
6.0
|
0.68
|
9.0
|
13.0
|
4000
|
4
|
5.4
|
1.8
|
JK86HS155-4208
|
155
|
4.2
|
1.25
|
8.0
|
12.2
|
4000
|
8
|
5.4
|
1.8
|
