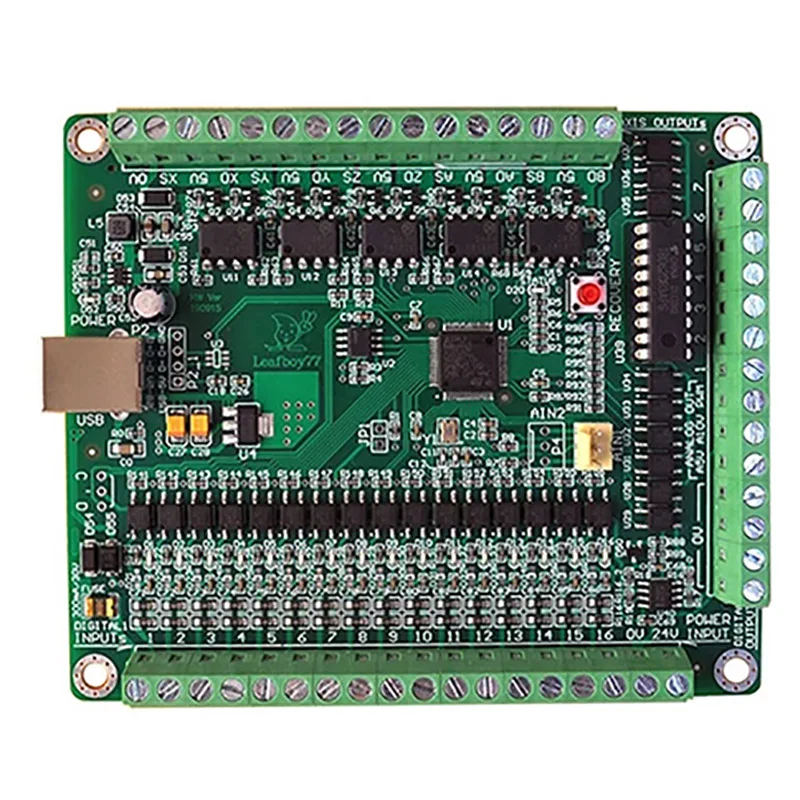

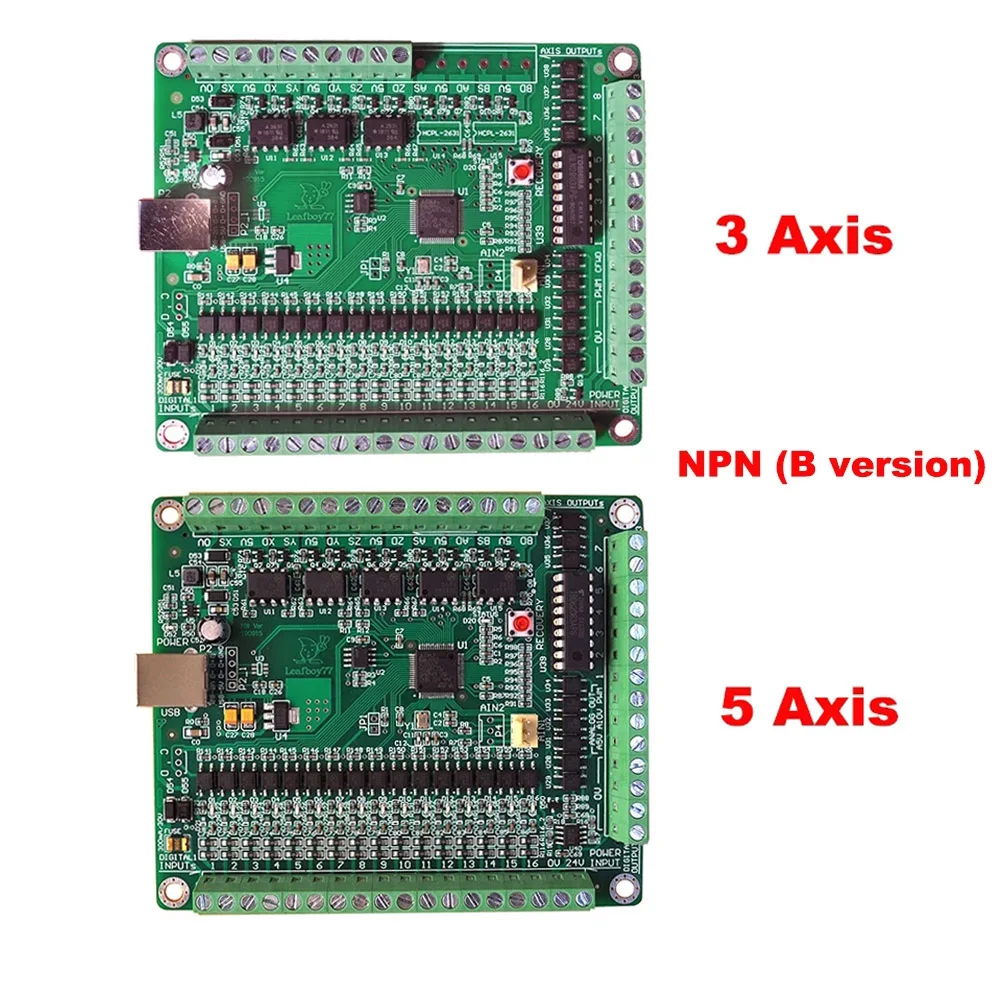

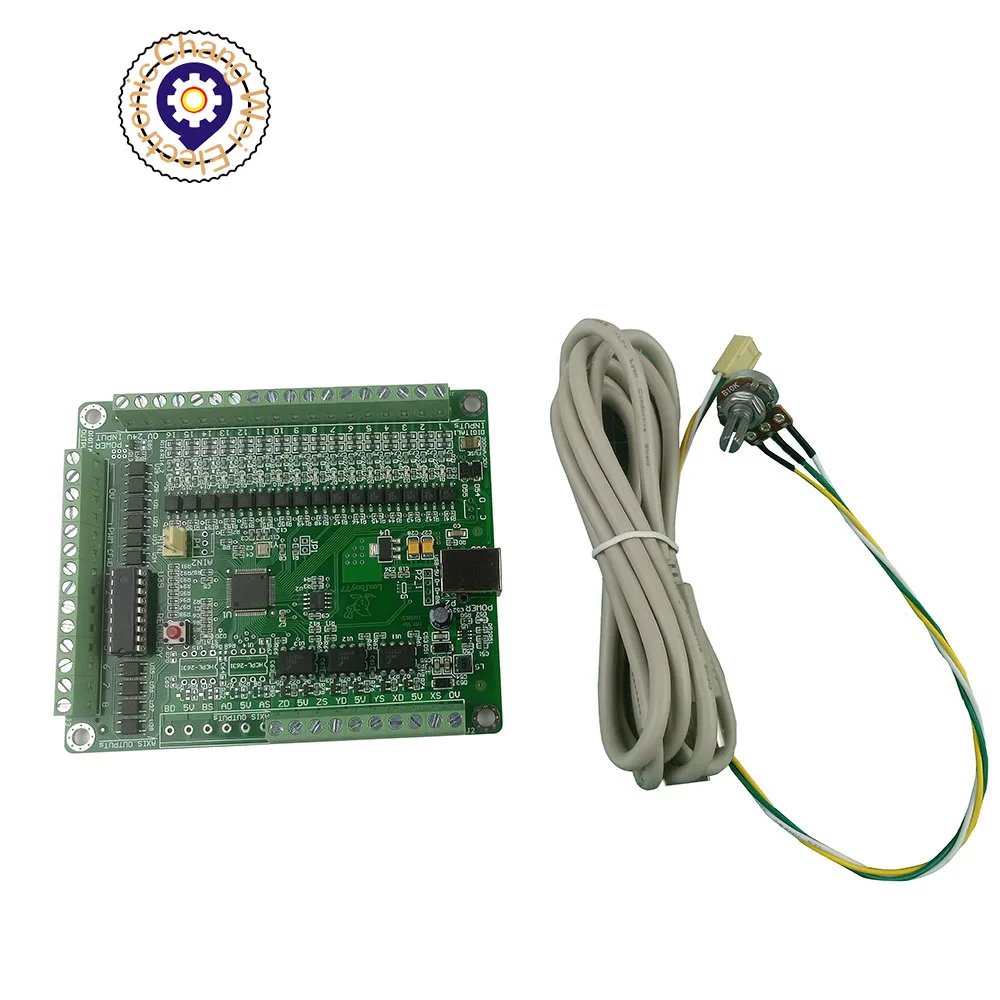

3/5eixo Mach3USBplaca de interface NPN (Ver:B) trabalhou com Mach3.

Introdução à versão:
ESTE é uma placa de interface USB Mach3 (NPN) trabalhada com Mach3.

Características:
- Possui interface USB e nenhum driver é necessário.
- Suporta ligação de 3 eixos, saída de 500KHz ao mesmo tempo, conectada ao servo/passo.Qualquer eixo pode ser configurado como fuso de pulso.
- 2 portas de entrada de volante eletrônico em tempo real (MPG), que podem conectar 2 volantes eletrônicos ao mesmo tempo.Quando o volante eletrônico MACH3 é ajustado no modo Multi-Step, ele tem o mesmo desempenho em tempo real do centro de usinagem CNC e funciona perfeitamente.Não há atraso na placa de controle e o desempenho do sistema mecânico é totalmente utilizado.
- Com o jog em tempo real, não há atraso no painel de controle, o motor responde rápida e rapidamente e a experiência tem atraso zero.
- 16 pontos de entrada digitais gerais, correspondentes a 16 indicadores LED.Personalize a função de configuração no MACH3.Suporta função de medição de velocidade do fuso Mach3.
- 8 pontos de saída digital de uso geral, configuráveis como: partida/parada do fuso/refrigerante/código M personalizado VControle de programação básica
- 1 ponto de saída PWM para controle de velocidade do fuso analógico: controle de velocidade de largura de pulso / controle de velocidade do inversor 0-10V.
- 2 entradas analógicas, usadas para ajustar a velocidade de processamento/velocidade de jog/velocidade do fuso.
- 1 indicador de status, que pode indicar a conexão USB, e o status do motor é claro à primeira vista.
Usando 3 optoacopladores de alta velocidade de 10Mhz de canal duplo, 26 optoacopladores gerais, um total de 29 optoacopladores, isolam todas as entradas/saídas.O design de alto custo oferece desempenho anti-interferência completo e proteção de segurança completa.
- Sem intervenção do PC, o sinal é processado de forma independente pela placa de controle de movimento para garantir que você tenha confiabilidade e tempo real.
- Suporta todas as versões do Mach3.Suporta todas as versões (32 bits/64 bits).Para Windows XP para Windows 10 e todas as versões do Windows são plug and play.
- O firmware do chip suporta atualizações e os usuários podem obter continuamente o suporte de função mais recente.
- Fornece um manual de instalação completo com documentação clara, ilustrações e descrições detalhadas.
- 16 sinais de controle de velocidade de entrada/8 saídas/3 eixos/eixo são todos acoplados opticamente e isolados eletricamente.Design altamente seguro e confiável.

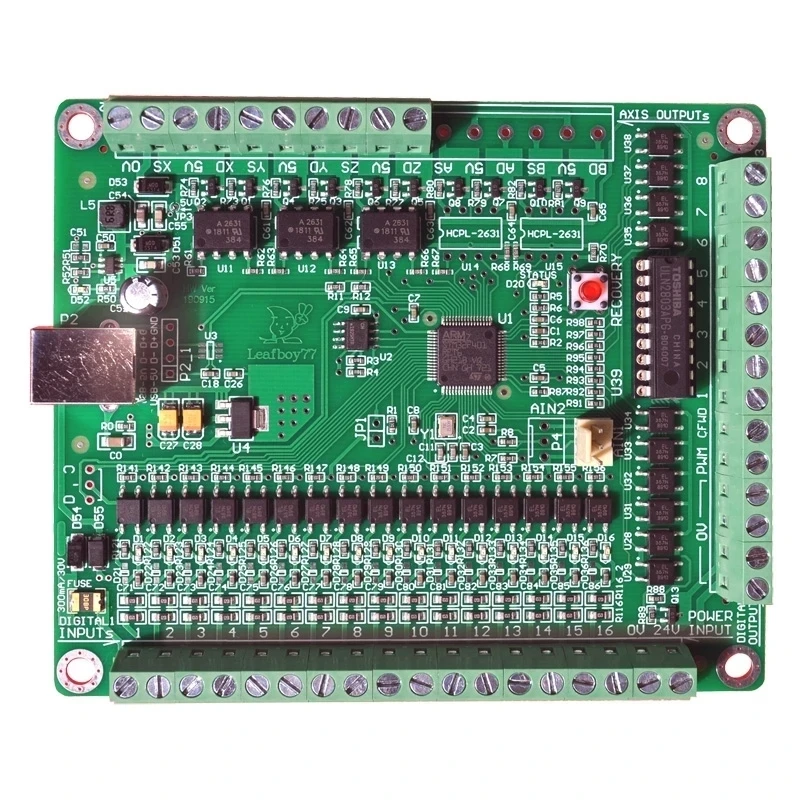

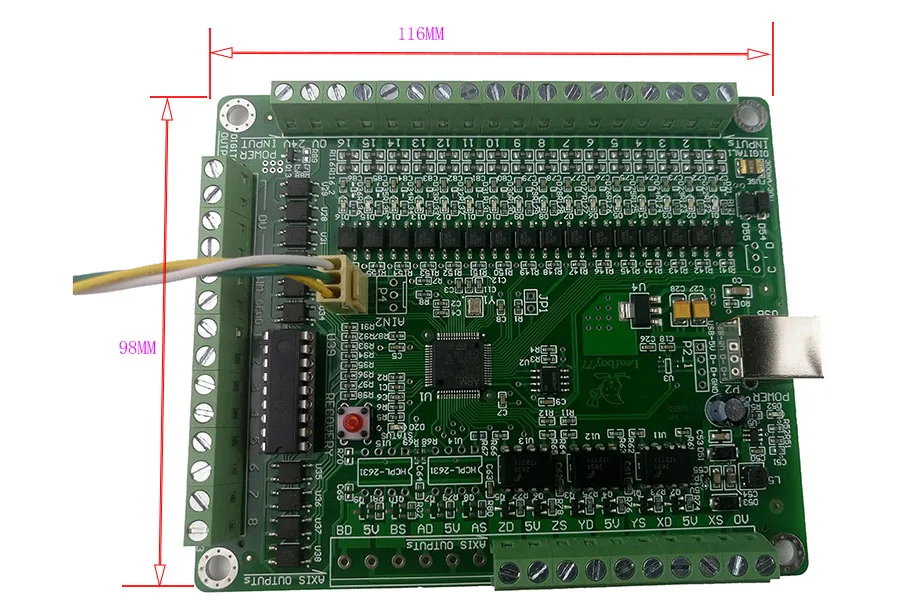

Terminais de cobre ecológicos:
Saída de eixo x3/saída geral x8/saída PWM x1/entrada geral x16/entrada de energia


Soquete USB de cobre:


Sinal de saída de 3 eixos (sinal de direção + sinal de pulso): isolamento de optoacoplador de alta velocidade de 10 MHz x6 canais


Isolamento do optoacoplador PWM saída de sinal de controle de velocidade do fuso x1/ Isolamento do optoacoplador saída geral x8
Chip de driver de saída de 8 canais, usando soquetes de pinos redondos de alta qualidade, conveniente para os usuários substituirem o chip


Entrada NPN isolada por optoacoplador x16 / entrada de energia


2 grupos de fontes de alimentação: fonte de alimentação comutada BUCK + fonte de alimentação linear LDO de baixa queda
Capacitor de tantalio + fusível de auto-recuperação + diodo anti-reverso + diodo anti-surto TVS

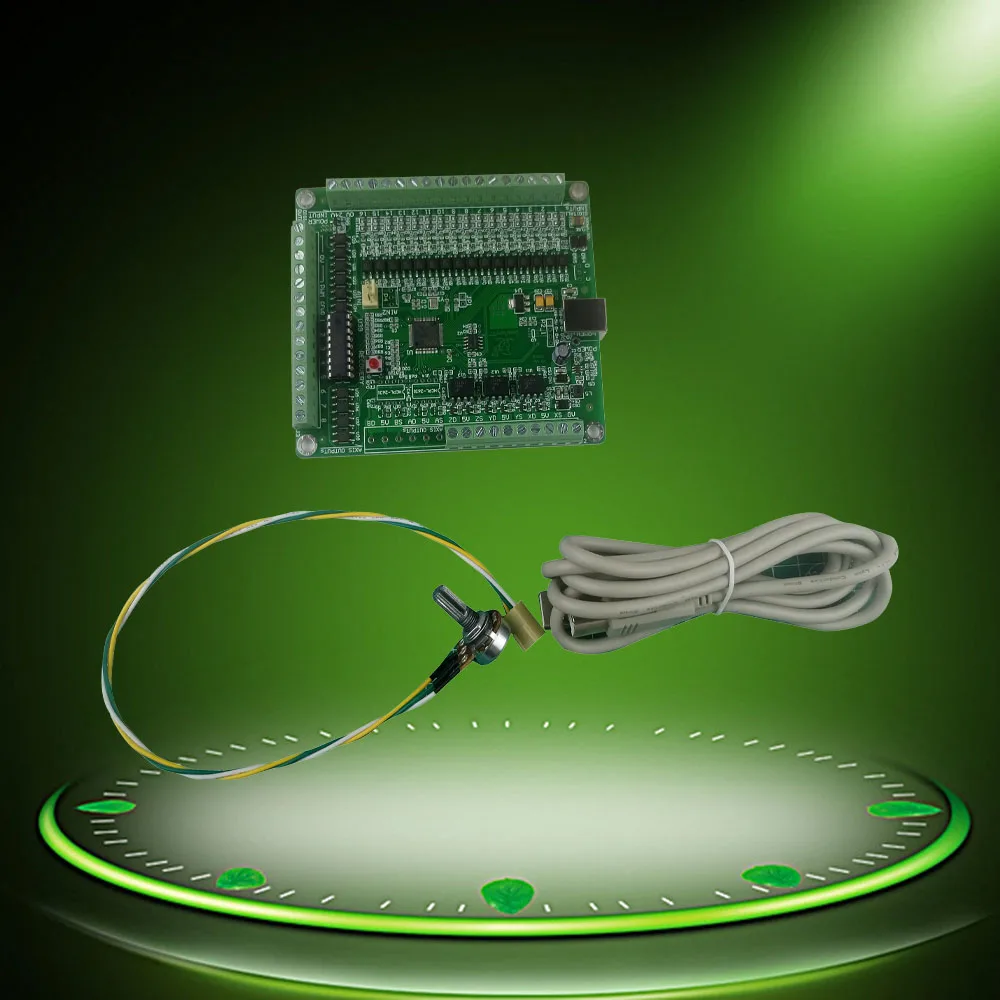

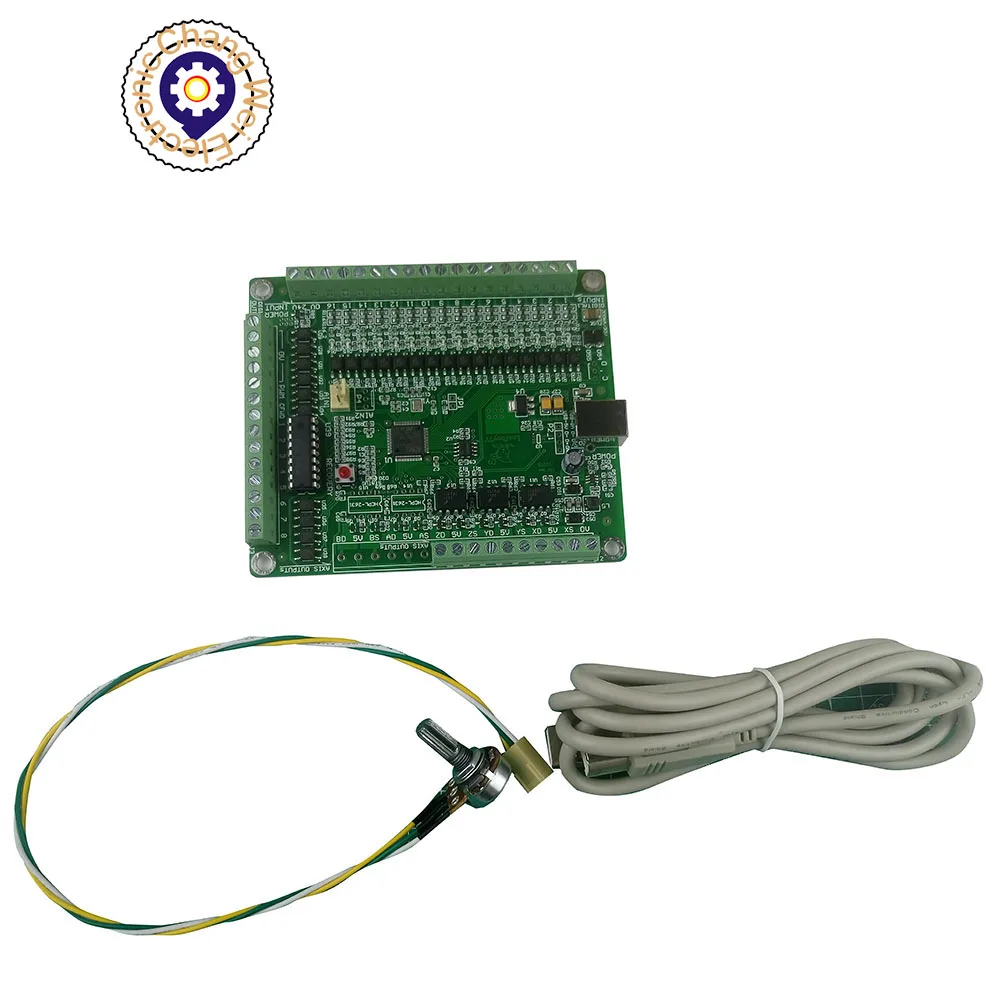

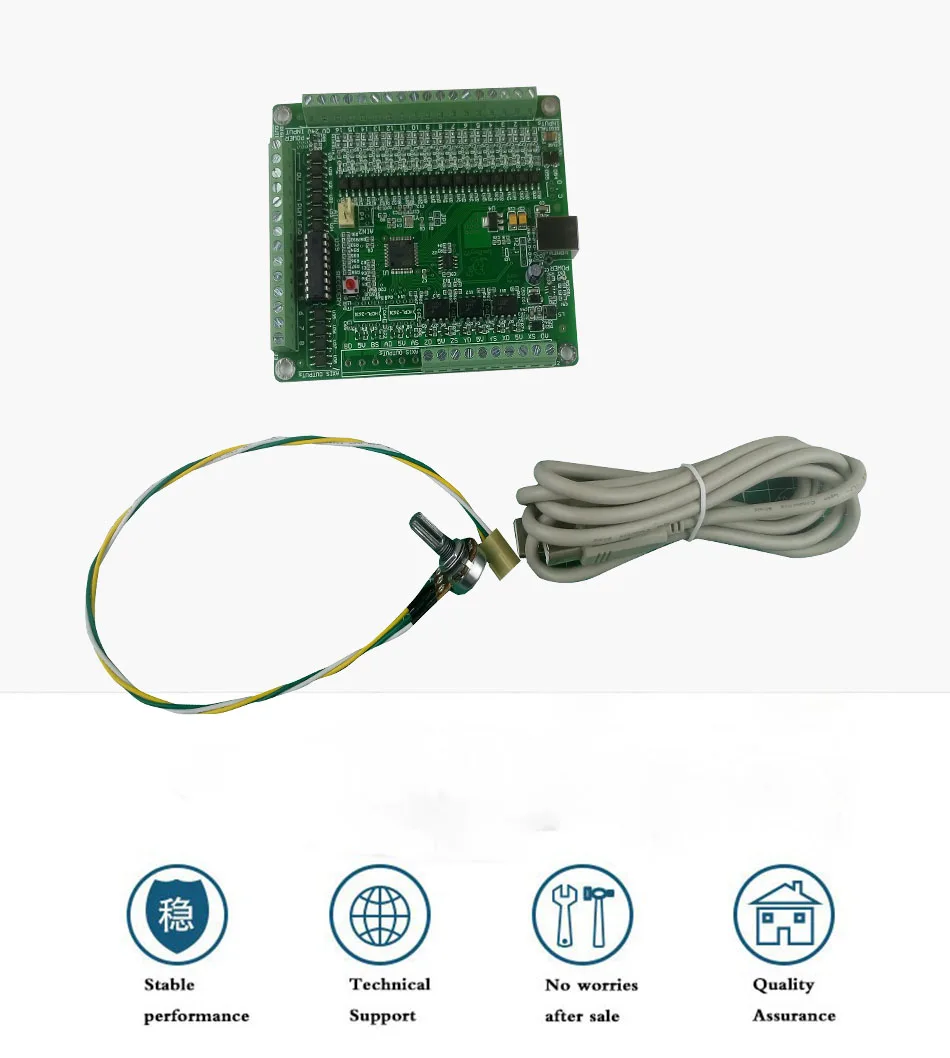

Cabo USB (Acessório: Cabo USB *1,5M, anel magnético de 7mm *2)

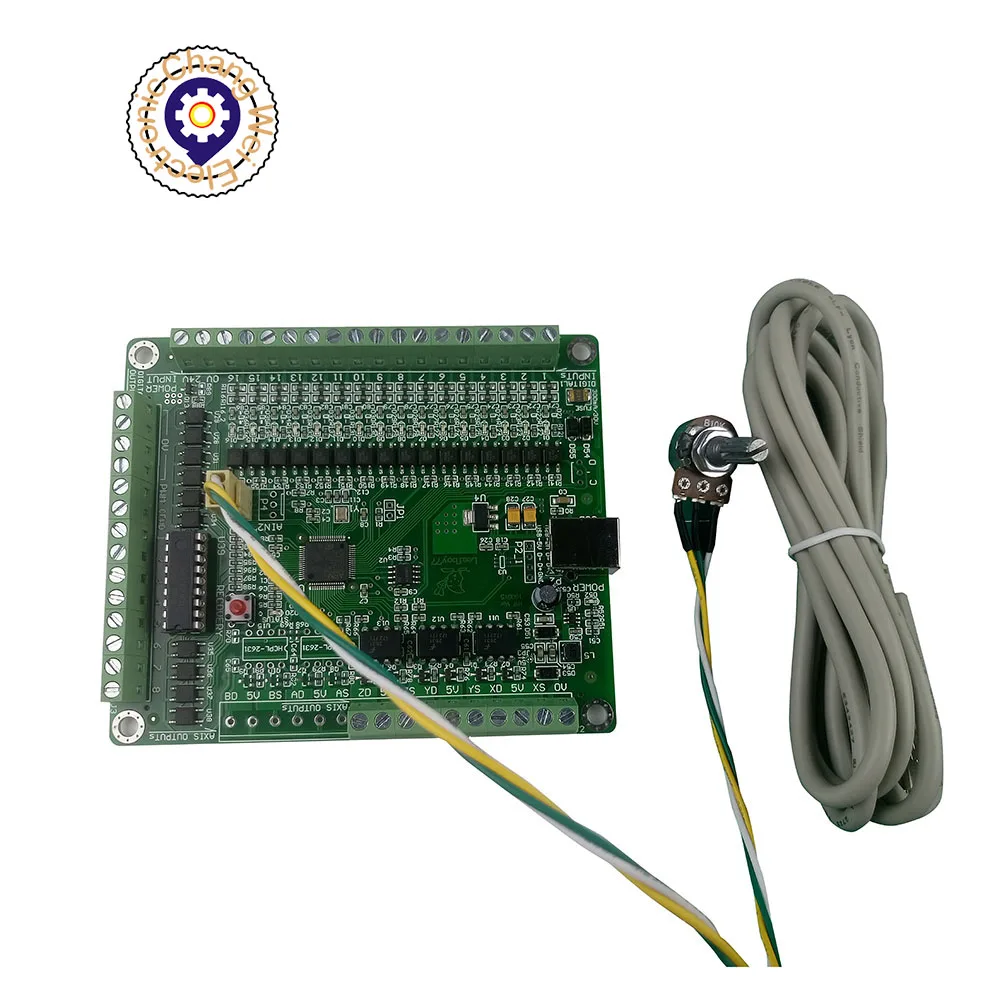

Botão de ampliação externa

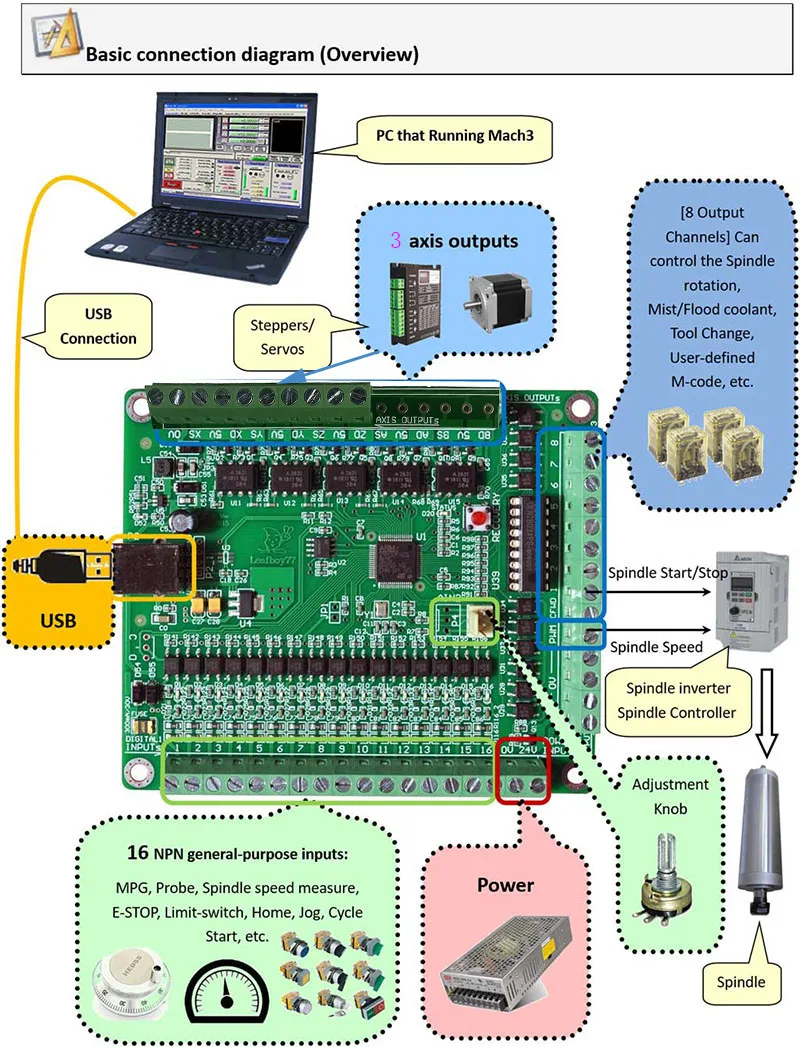

Fiação da placa controladora e laptop:


Diagrama Esquemático:
Chip de controle principal USB + botão de ampliação externo x2


Isolamento de optoacoplador de alta velocidade 10MHz x6 canais + isolamento de optoacoplador PWM saída de sinal de controle de velocidade do fuso x1
Isolamento do optoacoplador Entrada NPN x16 + Isolamento do optoacoplador saída geral x8


Fonte de alimentação:
