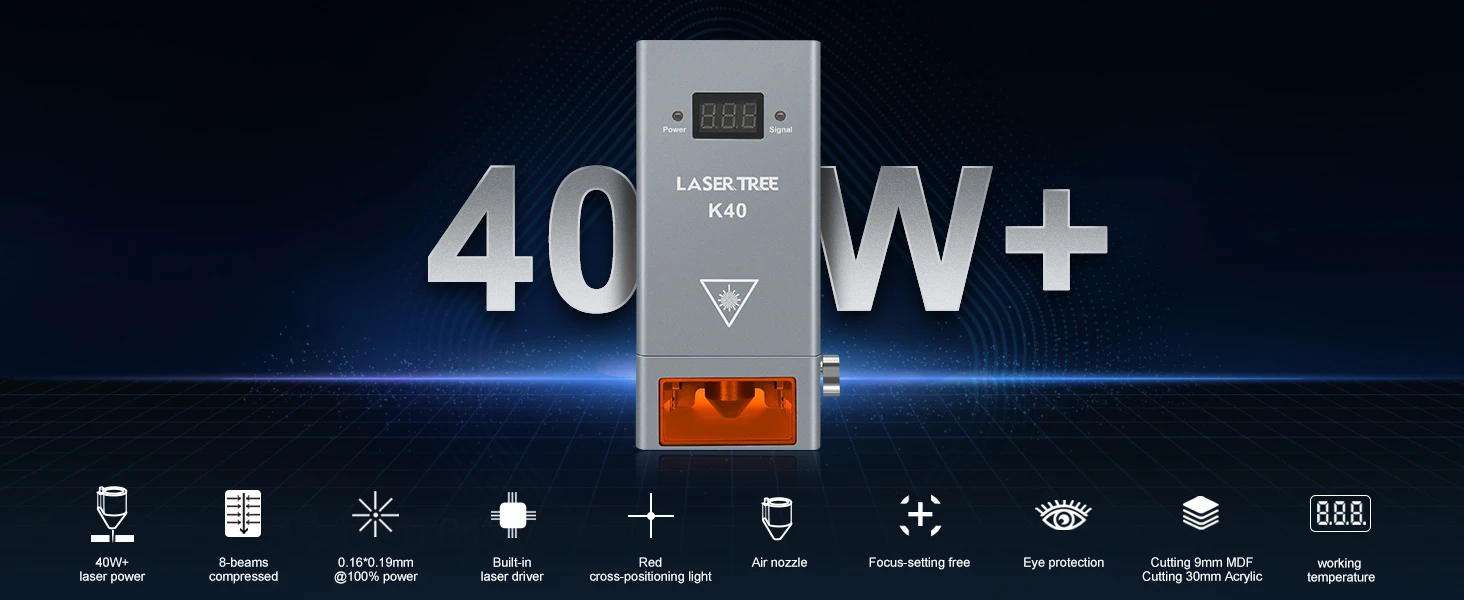

Módulo 1: LT-K40 (cabeça laser de potência óptica 40W)

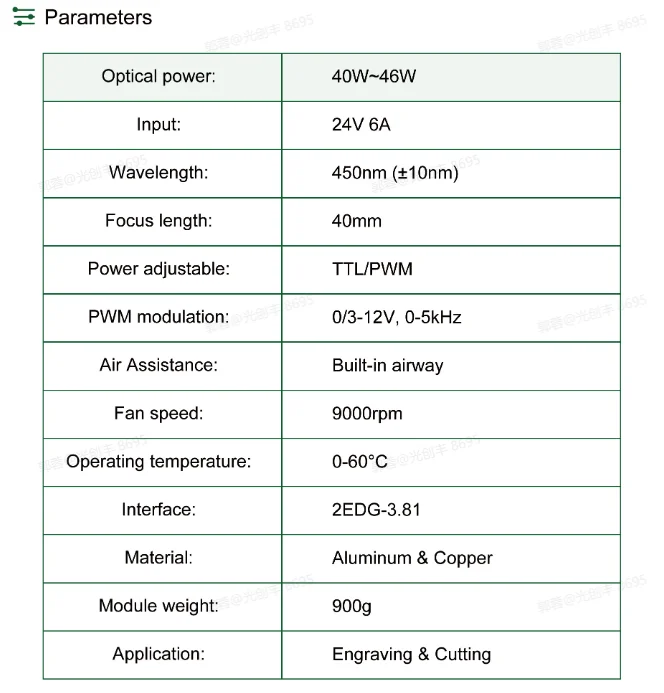

Especificação:

Material: liga de alumínio
Potência óptica: 40W
Comprimento de onda: 450nm (±10nm)
Cor clara: azul
Comprimento do foco: 40mm
Energia elétrica: 24V 6A
Modulação PWM: 0/3-12V 0-5kHz TTL/PWM

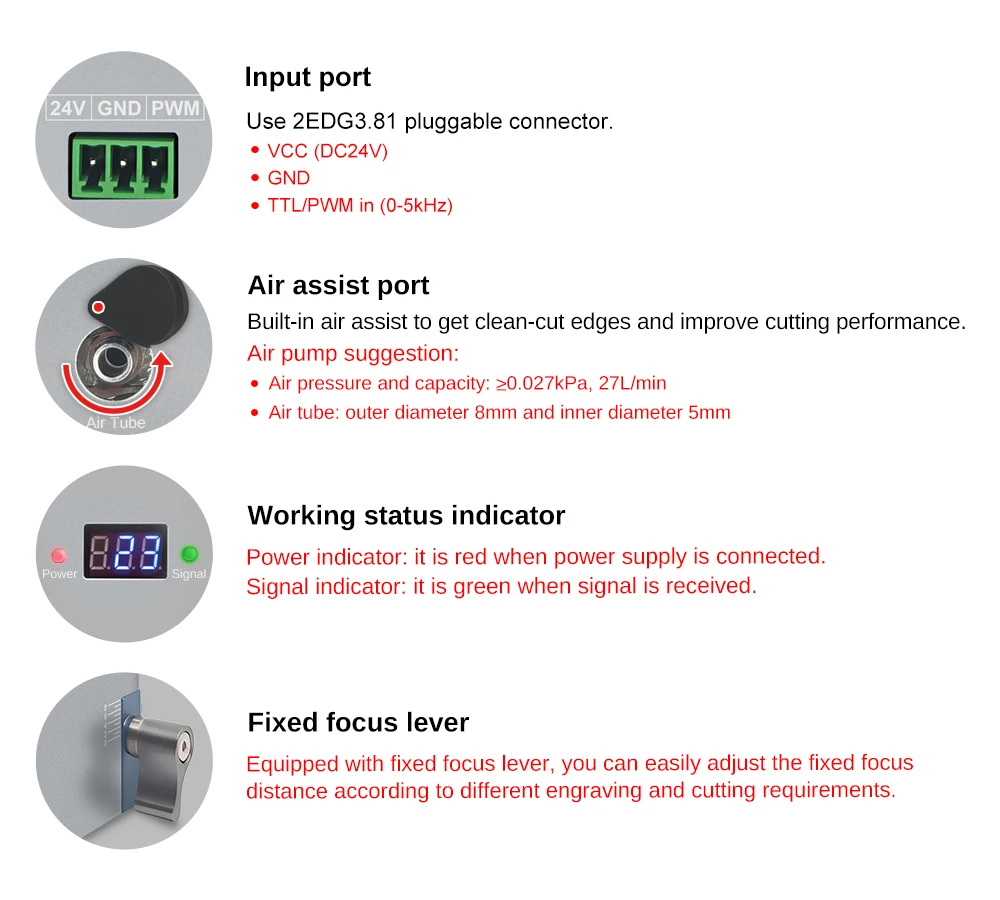

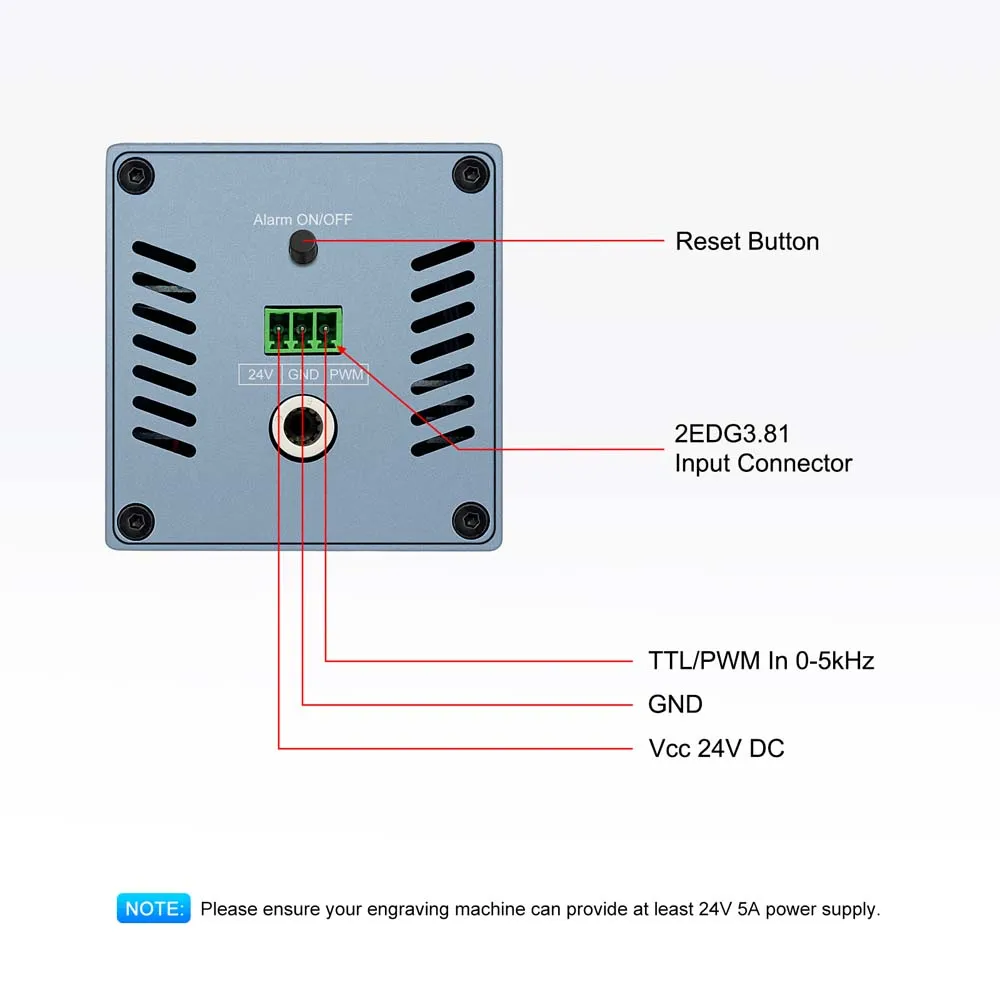

Porta de entrada: soquete KF2EDG3.81-3P
Peso líquido do módulo laser: 900g

Diodos laser comprimidos de feixe de 5,5 W integrados de 8 unidades

K40 poderosa lâmina de corte

55mm/min 1pass corte 30mm Pinowood
200mm/min 1pass corte 15mm Contraplacado
150mm/min 1pass corte MDF 9mm
15mm/min 1pass corte 30mm Acrílico

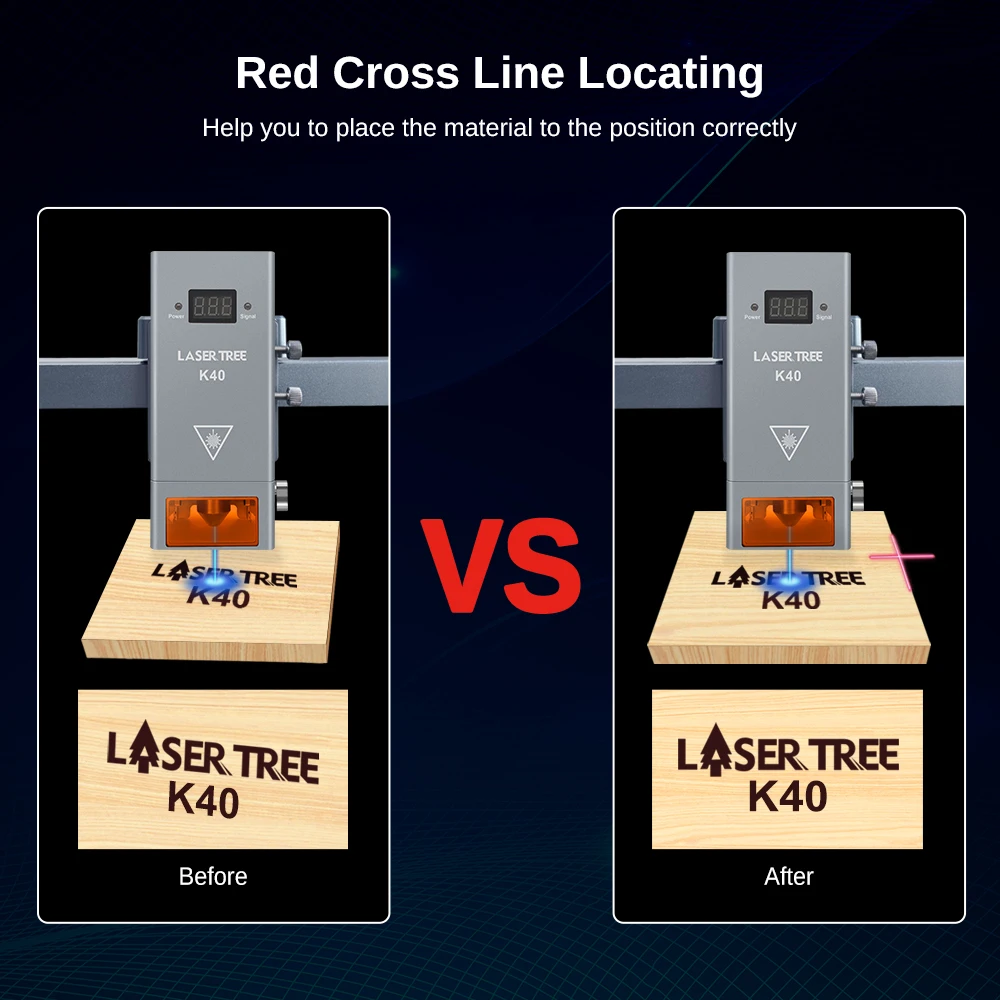

Localização de linha cruzada vermelha

Ajudá-lo a colocar o material na posição corretamente

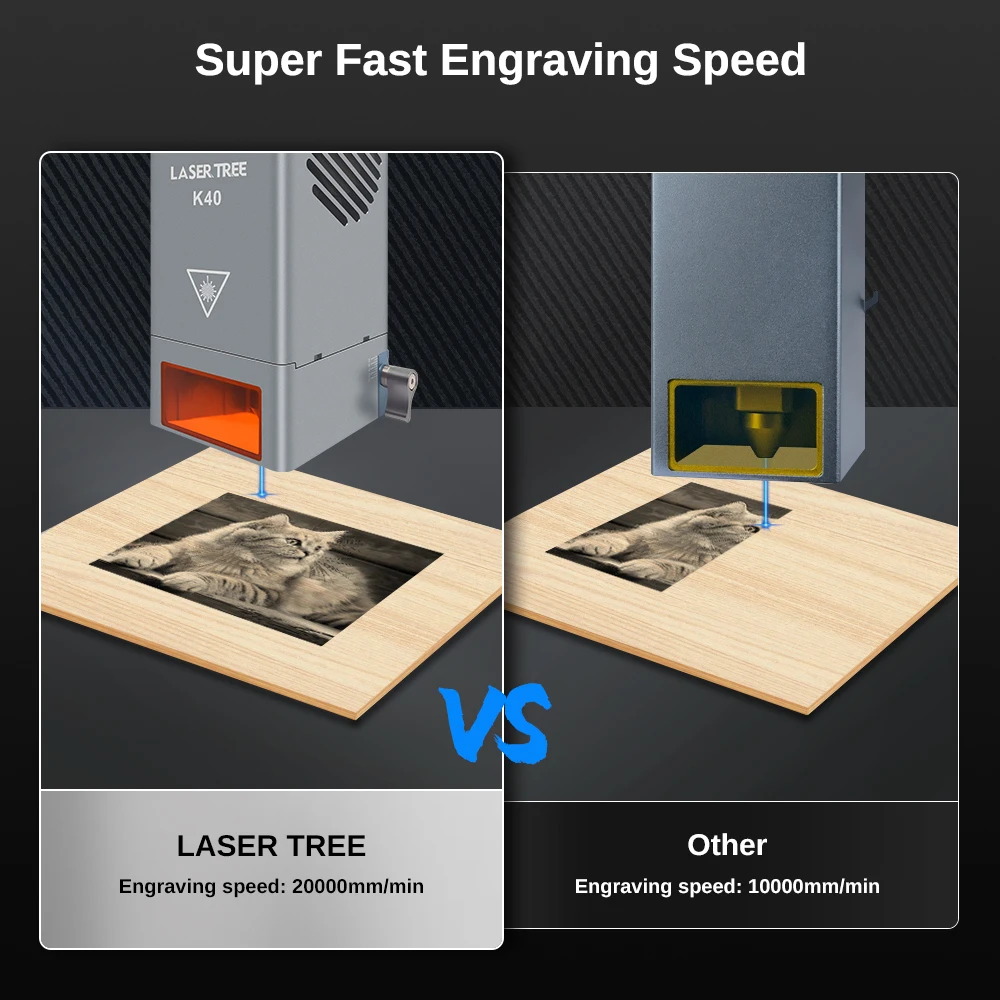

Velocidade de gravação super rápida

Velocidade de gravação: 20.000 mm/min

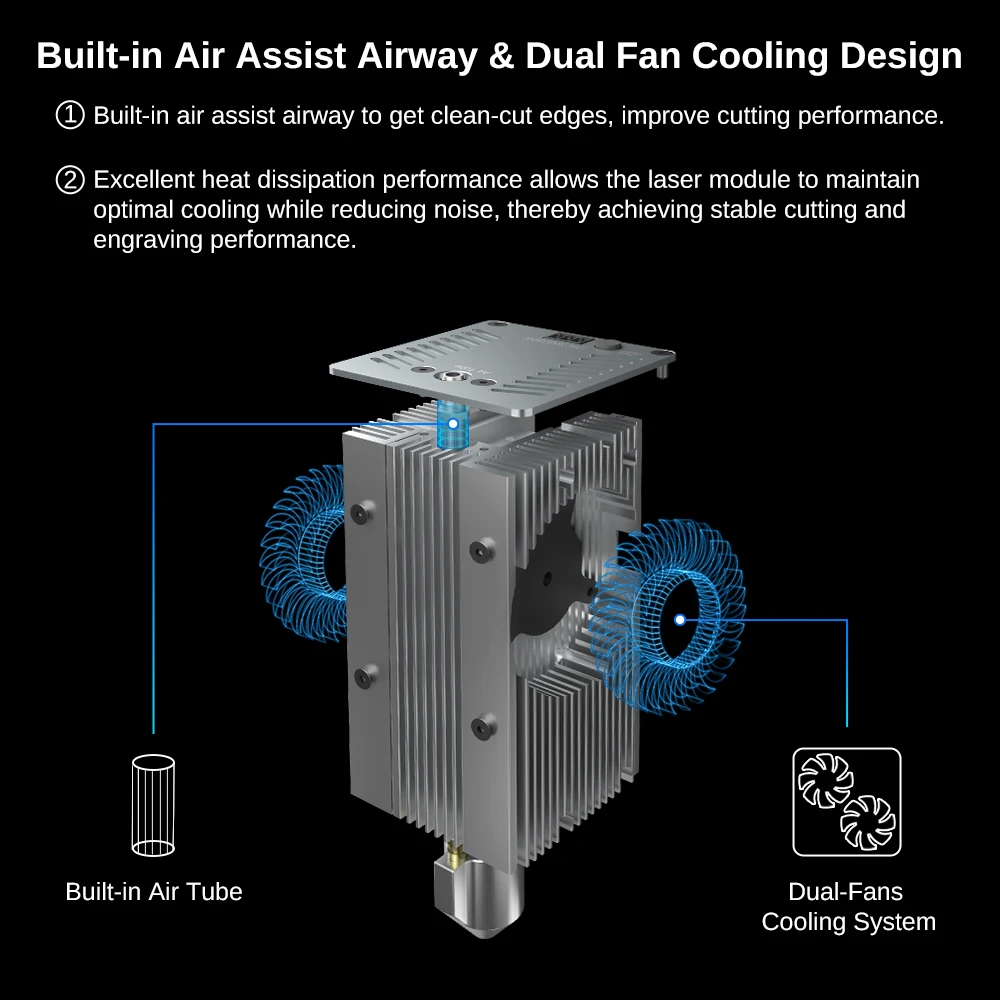

Conversa aérea de assistência de ar integrada e design de resfriamento de ventilador duplo

1Vela aérea assistida de ar integrada para obter bordas de corte limpo e melhorar o desempenho de corte.
2Excelente desempenho de dissipação de calor permite que o módulo laser mantenha um resfriamento ideal enquanto reduz o ruído, alcançando assim desempenho estável de corte e gravação.

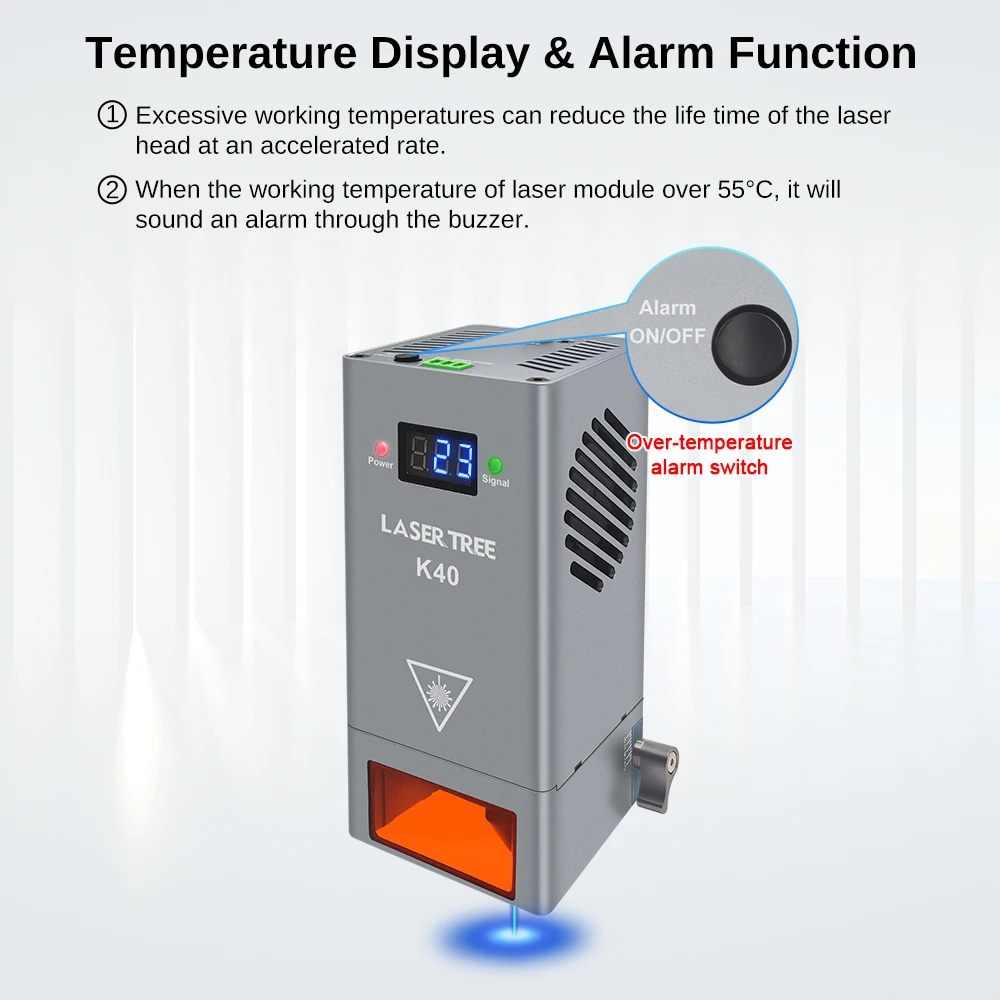

Exibição de temperatura e função de alarme

1Temperatures de trabalho excessivas podem reduzir a vida útil do cabeçote laser a uma taxa acelerada.

2Quando a temperatura de trabalho do módulo laser for superior a 55C, ele soará um alarme através da campainha.

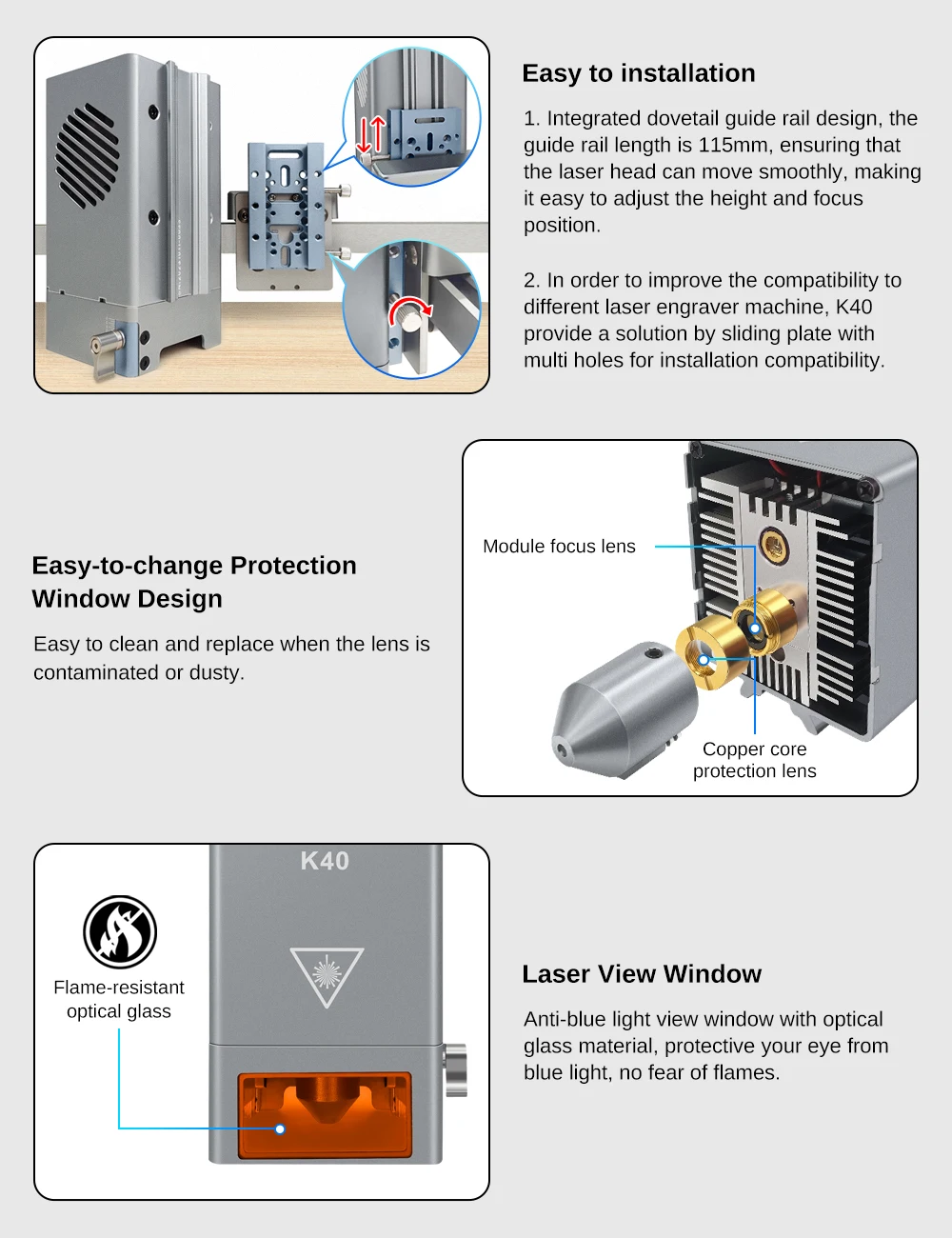

Fácil de instalar

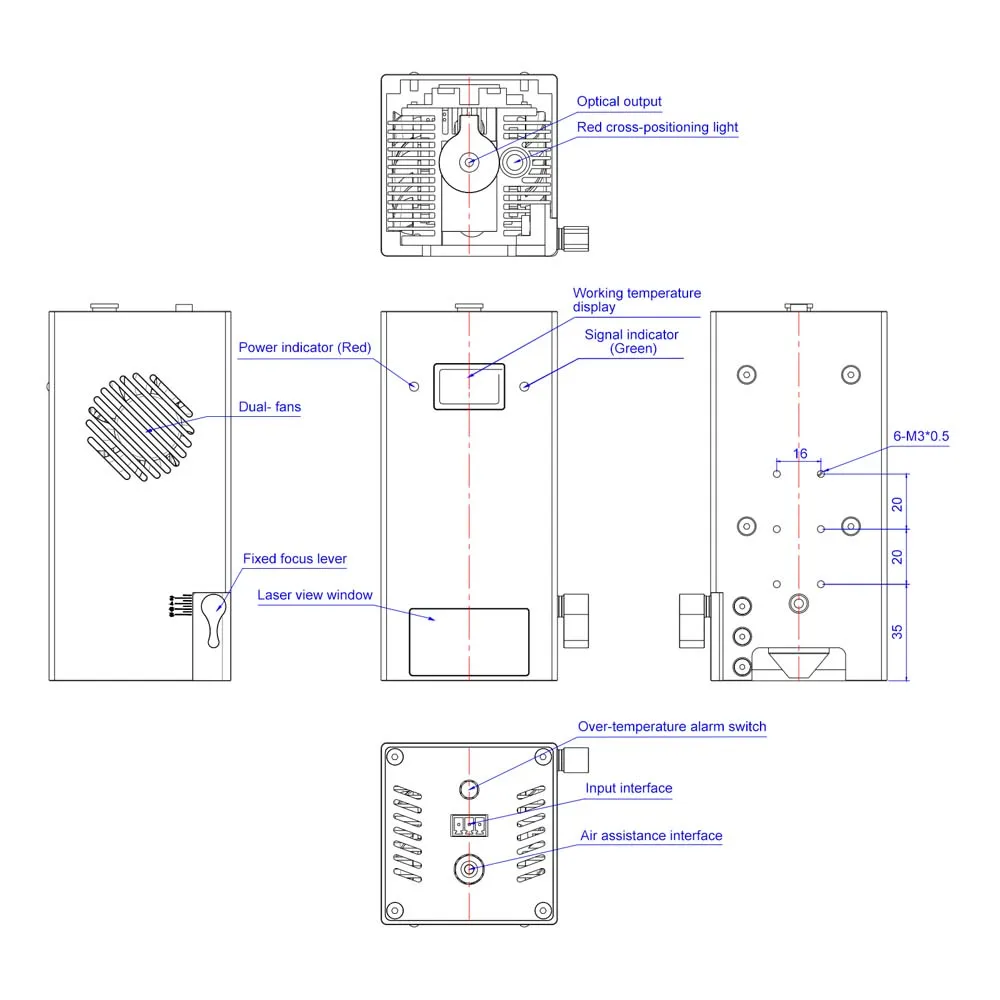

1.Design de trilho guia em cauda de andorinha integrado, o comprimento do trilho guia é de 115 mm, garantindo que a cabeça do laser possa se mover suavemente, facilitando o ajuste da altura e da posição do foco.

2.Para melhorar a compatibilidade com diferentes máquinas de gravação a laser, o K40 fornece uma solução através da placa deslizante com vários furos para compatibilidade de instalação.

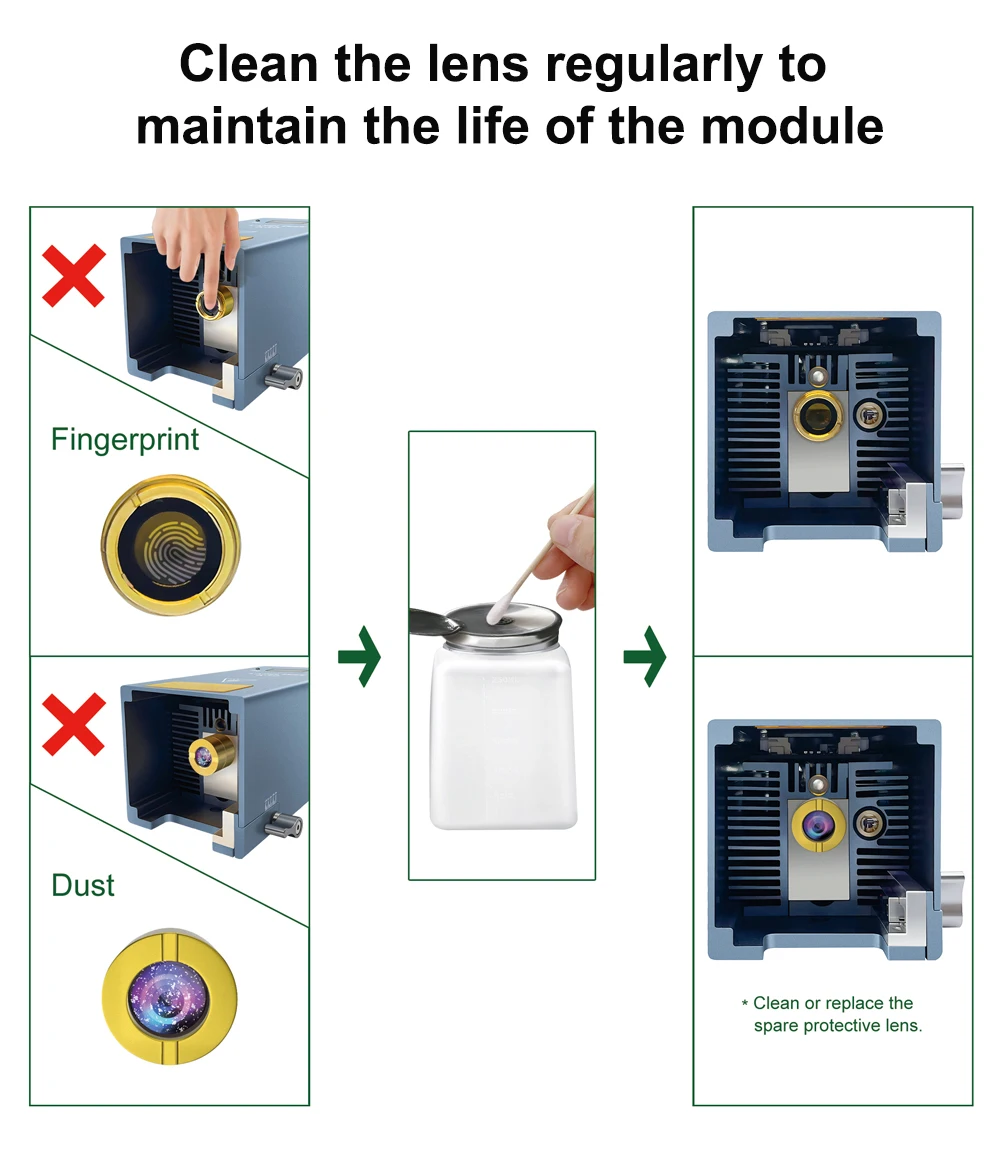

Proteção fácil de trocarDesign de janela

Fácil de limpar e substituir quando a lente estiver contaminada ou empoeirada.


Janela de visualização a laser

Janela de visão anti-luz azul com material de vidro óptico, protege seus olhos da luz azul, sem medo de chamas.

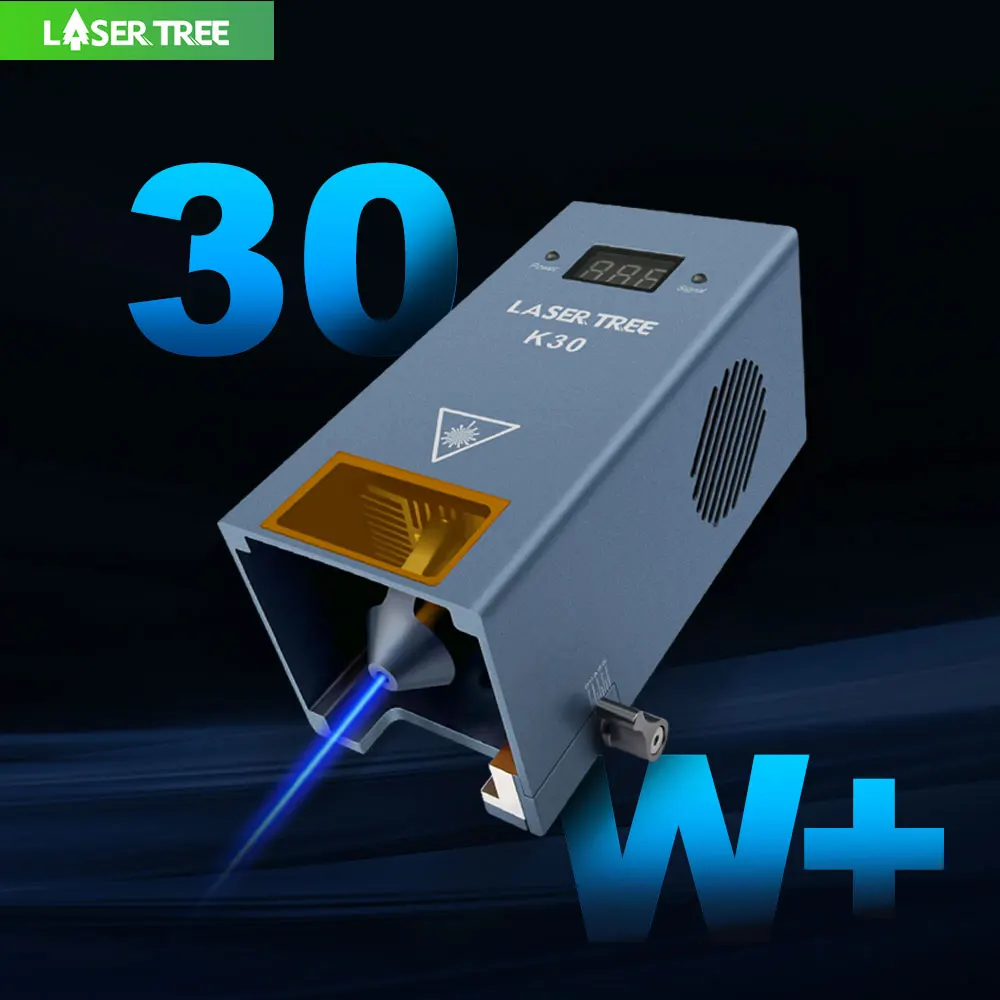

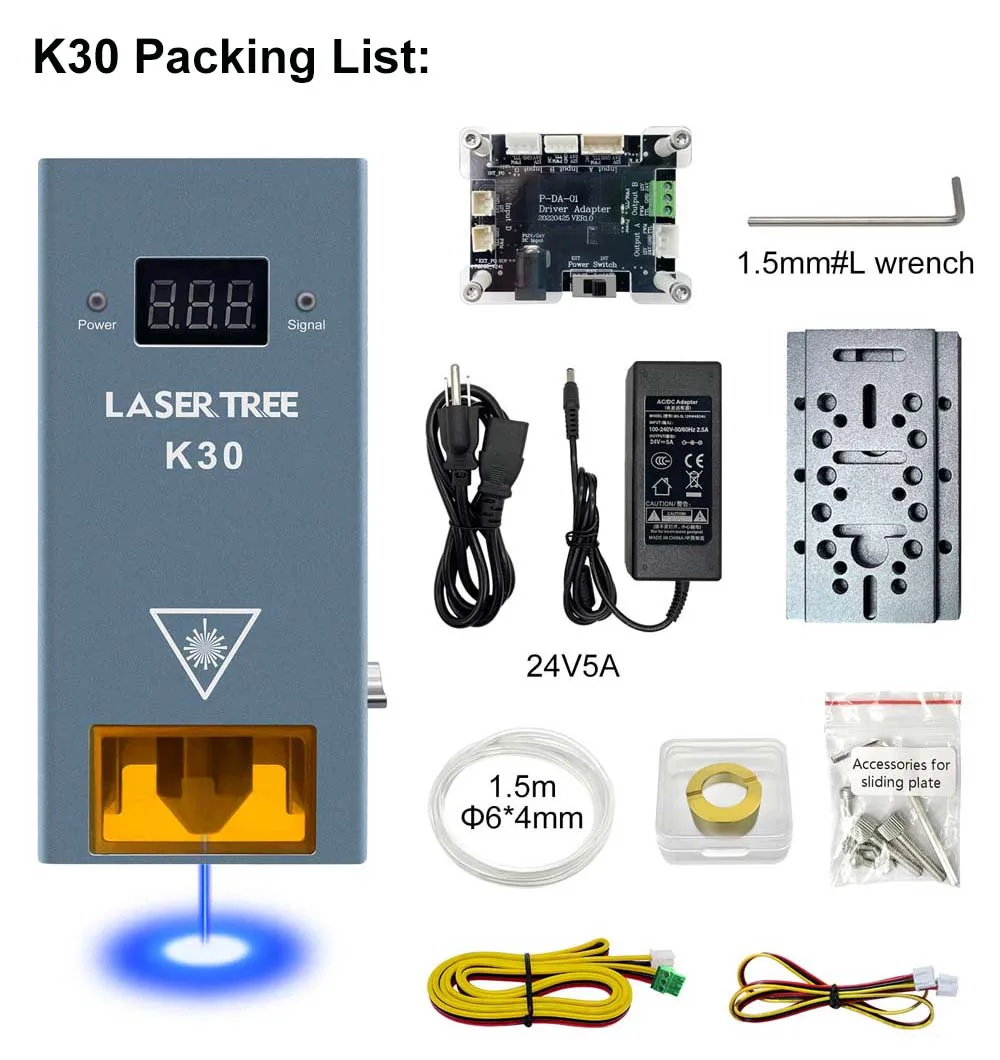

Módulo 2: LT-K30 (cabeça laser de potência óptica 30W)

1.Potência ultraalta

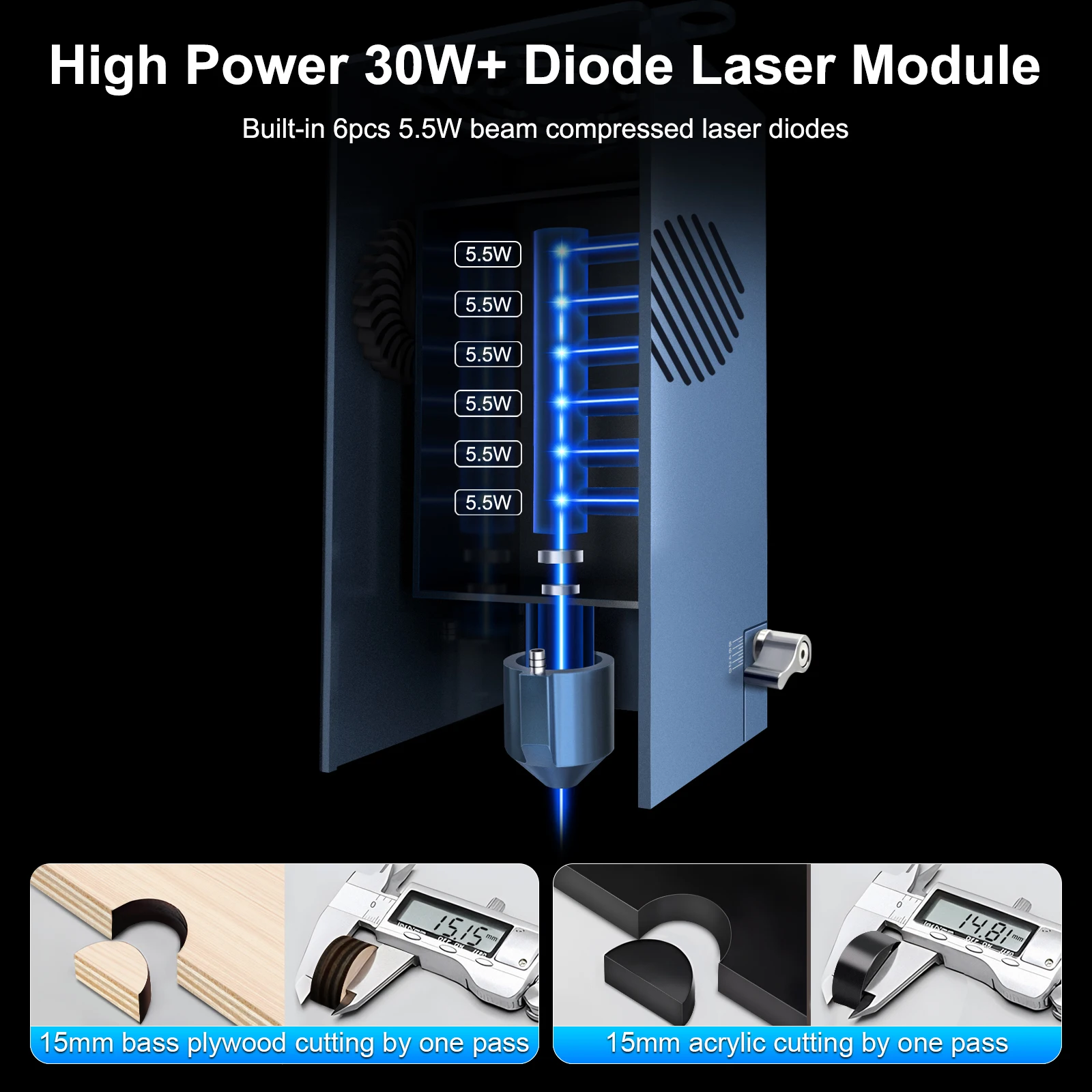

K30 é um módulo de laser de potência óptica de alta potência 30W + (28W-32W), diodos laser comprimidos de feixe de 6pcs 5,5W integrados

2.Poderosa capacidade de corte

Corte contraplacado de baixo de 15 mm: 180 mm/min, 100% de potência, por uma passagem

Corte em acrílico preto de 15 mm: 35 mm/min, 100% de potência, por uma passagem

Corte madeira de pinho de 20mm: 120mm/min, 100% de potência, por uma passagem

Corte em MDF 9mm: 300mm/min, 100% de potência, por 2 passagens

3.Velocidade de gravação super rápida

Velocidade de gravação 3 vezes em comparação com o módulo de potência do laser de 10W

4.Assistência de ar integrada e sistema de resfriamento de ventiladores duplos

a. Assistência de ar integrada para obter bordas de corte limpo, melhorar o desempenho de corte

b.A excelente dissipação de calor faz com que o módulo laser mantenha uma capacidade de corte estável e prolongue a vida útil

5.Localização de linha cruzada vermelha
Ajudá-lo a colocar o material na posição corretamente

6.Ampla compatibilidade

a.A placa adaptadora é usada para compatibilidade elétrica, adequada para árvores Z*aitu, O*tur, Tw*, S*ulpful9, Xtool, A*omstack e outros modelos de máquinas de gravação a laser DIY.

b.A placa deslizante possui vários furos para compatibilidade de instalação.

Assistência de ar integrada e sistema de resfriamento de ventiladores duplos

a. Assistência de ar integrada para obter bordas de corte limpo, melhorar o desempenho de corte

b.A excelente dissipação de calor faz com que o módulo laser mantenha uma capacidade de corte estável e prolongue a vida útil

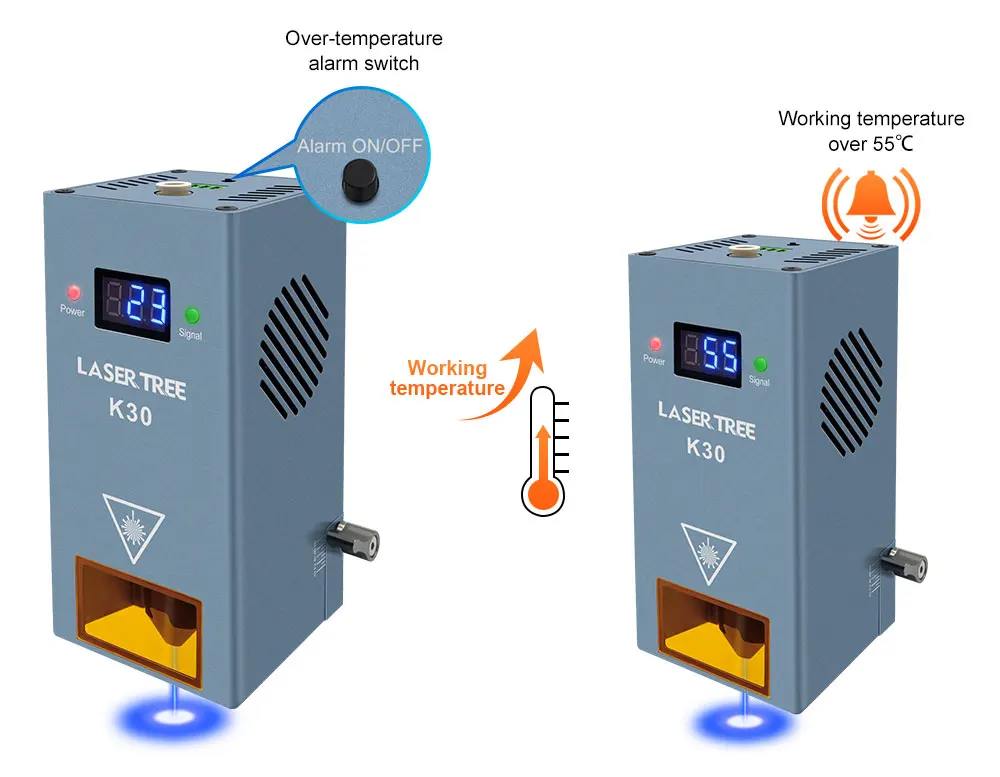

Exibição de temperatura e função de alarme

a.O uso em alta temperatura de trabalho afetará a estabilidade da potência de saída e a vida útil do módulo laser.

b.A campainha soará um alarme quando a temperatura da cabeça do laser for superior a 55℃ (Temperatura ambiente de trabalho sugerida <35℃.)

Exibição de temperatura e função de alarme

O uso em alta temperatura de trabalho afetará a estabilidade da potência de saída e a vida útil do módulo laser.

K30 com função de exibição de temperatura pode verificar facilmente a temperatura interna do módulo.

A campainha soará um alarme quando a temperatura da cabeça do laser for superior a 55℃ (Temperatura ambiente de trabalho sugerida <35℃.)

Localização de linha cruzada vermelha

Ajudá-lo a colocar o material na posição corretamente

Fácil de configurar foco e design à prova de fogo e anti-luz azul

a.Módulo laser de foco fixo de 40 mm, com alavanca de foco fixo, o foco é mais conveniente

b.Janela de proteção ocular de vidro, pode prevenir eficazmente a luz azul e a resistência ao fogo

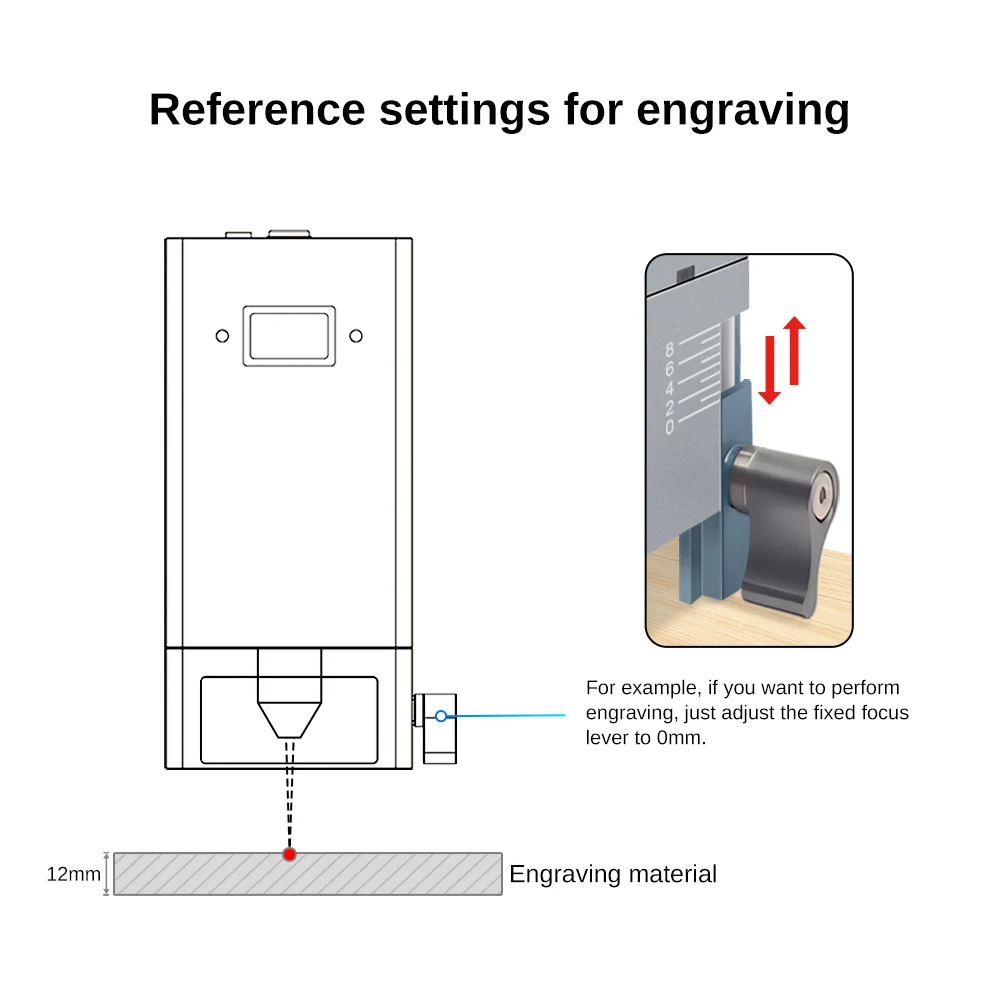

Para gravação

Faça o foco localizar na superfície do material de gravação.

Por exemplo, se você deseja realizar a gravação, basta focar na superfície do material de gravação e ajustar a alavanca de foco fixo para 0mm.

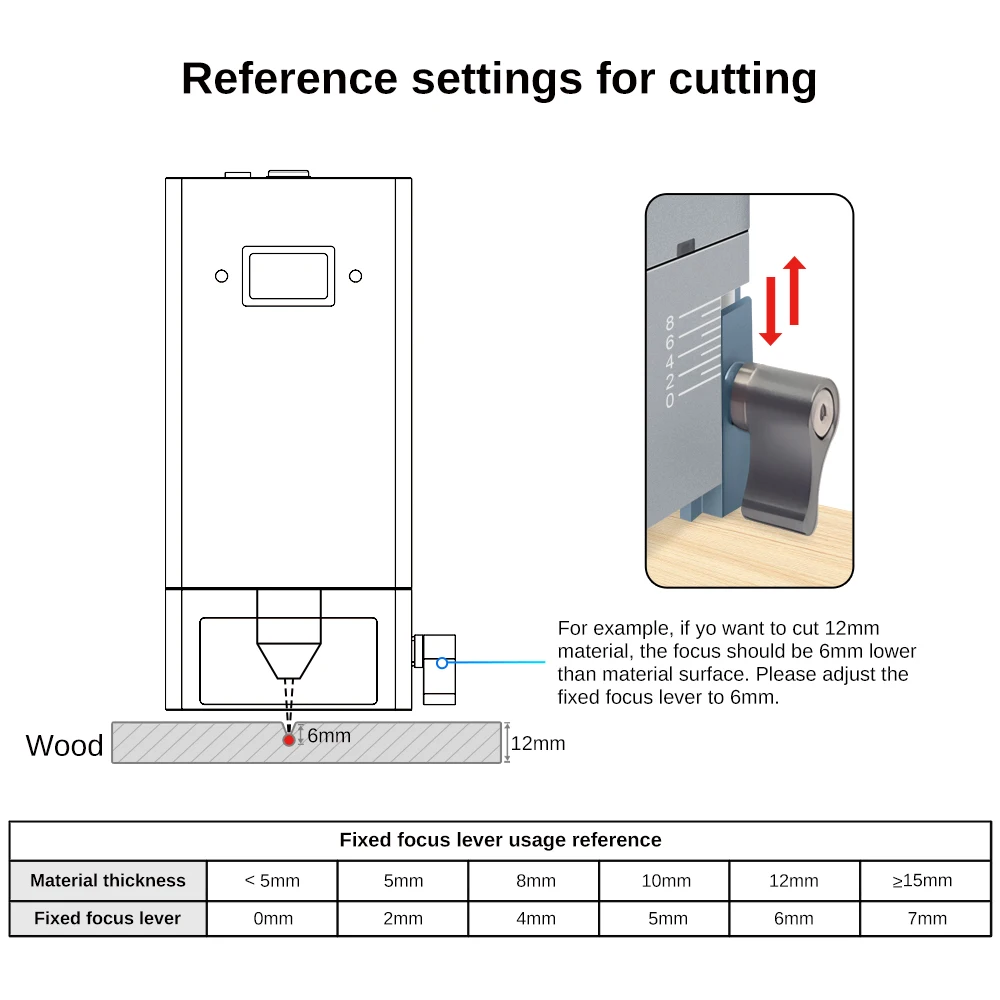

Para cortar

Por favor, faça com que o foco seja localizado mais baixo do que a superfície do material de corte.

Por exemplo, se você quiser cortar material de 10 mm, o foco deve ser 4 mm menor que a superfície do material, ajuste a alavanca de foco fixo para 4 mm.

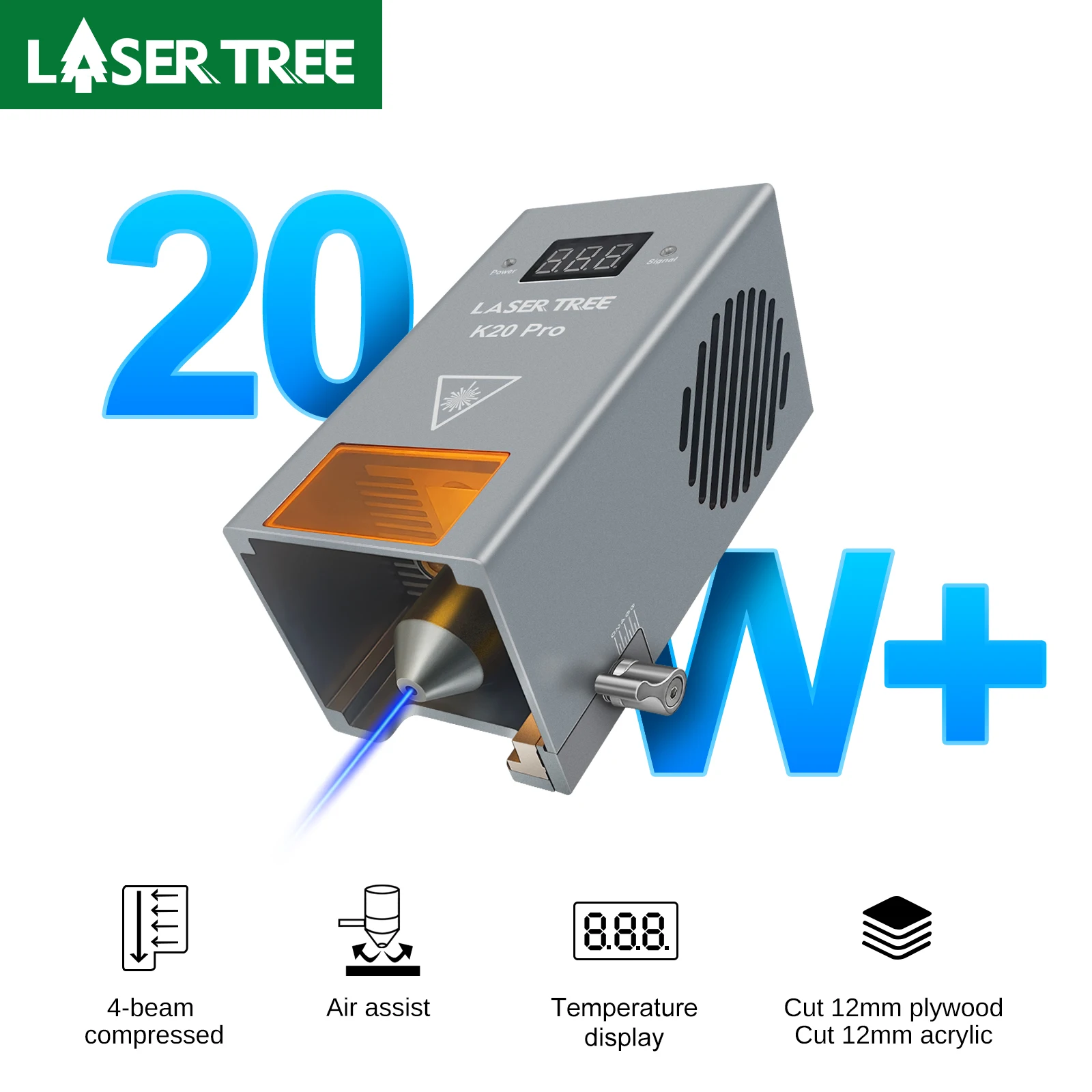

Módulo 3: LT-K20 e LT-K20-Pro (cabeça laser de potência óptica 20W)

1.Tecnologia de compressão de 4 feixes, módulo laser de potência óptica real de 20W.

2. Corte contraplacado de baixo de 10 mm: 3 mm/s, 100% de potência, em uma passagem

Corte de acrílico preto de 8 mm: 3 mm/s, 100% de potência, por uma passagem

Corte em MDF de 5 mm: 3 mm/s, 100% de potência, por uma passagem

3.Com assistência de ar profissional para obter bordas de corte limpo, melhore o desempenho de corte

4.Excelente design de dissipação de calor, mantenha a capacidade de corte estável e prolongue a vida útil

5.Apenas 300 ~ 400mw de potência diminui com 100% de potência em 30 minutos

6.Novo design de capa protetora para os olhos, pode filtrar efetivamente a luz azul

7.Atualize o foco fixo de 40 mm, a capacidade de corte é mais forte

8.Suporta modulação digital (TTL/PWM) e analógica

9.Compatível com Z*aitu,O*tur,Tw* Ares,S*ulpful9, Xtool, A*omstack e outros modelos de máquinas de gravação a laser DIY.

Estrutura de diodo do módulo laser LT-K20-Pro

Módulo laser de foco fixo de 40MM

1Janela de visualização anti-luz azul.
2Equipado com alavanca de foco fixo

Assistência de ar integrada e design de resfriamento de ventilador duplo

1 Assistência de ar integrada para obter bordas de corte limpo e melhorar o desempenho de corte
2Excelente dissipação de calor faz com que o módulo laser mantenha uma capacidade de corte estável e prolongue a vida útil.

Comparação de atualização de capacidade de corte

Exibição de temperatura e função de alarme

1Temperades de trabalho excessivas podem reduzir a vida útil da cabeça do laser a uma taxa acelerada.

2Quando a temperatura de trabalho do módulo laser for superior a 55 ° C, soará um alarme através da campainha
