Recursos do LT-80W-AA-PRO

1.LT-80W-AA-Pro

Possui um bico atualizado em comparação com o LT-80W-AA anterior.A diferença desse bico é que ele possui um design hidrodinâmico avançado que aproveita melhor a pressão do ar.Ao usar o mesmo compressor de ar, a versão atualizada possui um fluxo de ar de jato mais rápido.

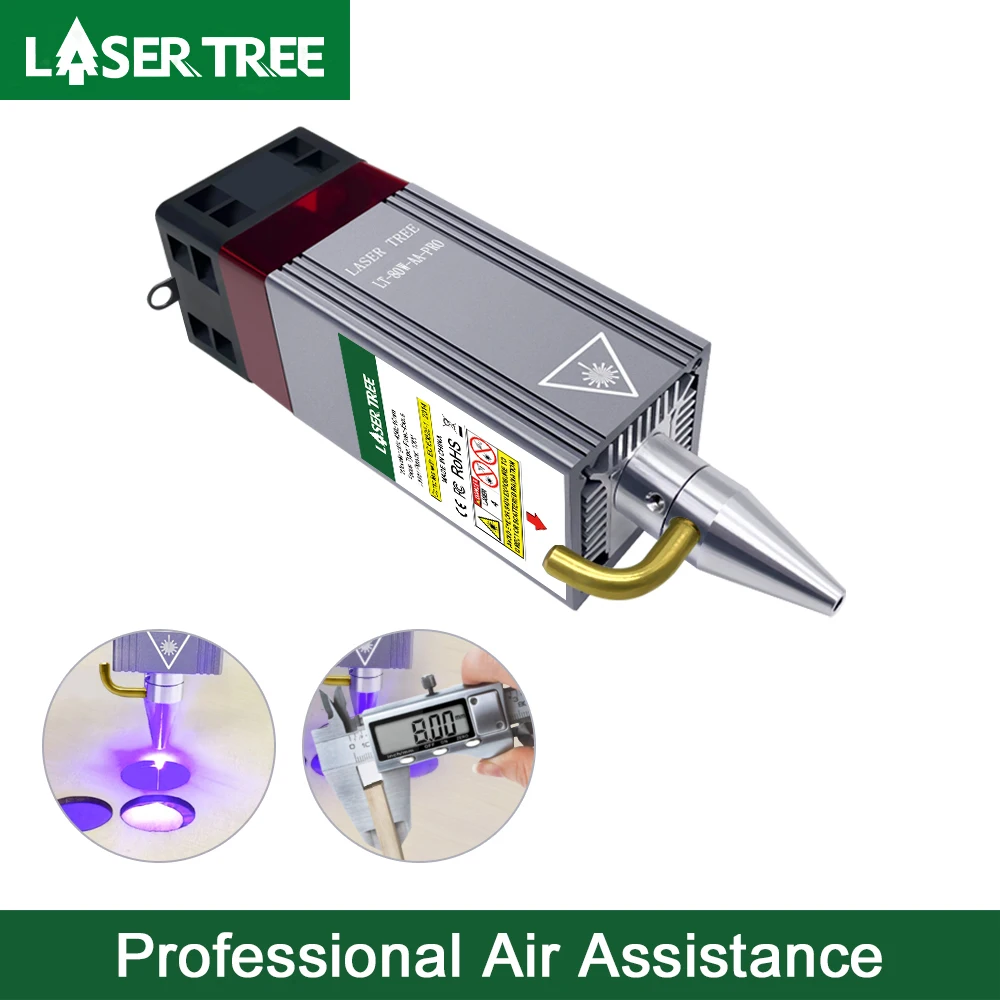

2. Com o bocal Air Asssit

A cabeça do laser vem com um bico de assistência de ar especialmente projetado.Ao cortar com esta cabeça de laser, o sistema de assistência de ar soprará ar através do bocal de ar.Isso lhe trará uma excelente experiência de corte e reduzirá bastante as marcas de queimaduras.

Sugestão da bomba de ar: Pressão e capacidade do ar: ≥0,027kPa, 27L/min

3.Capacidade de corte notável

Corte de compensado de baixo de 8 mm, 120 mm/min, uma passagem.

Corte de compensado baixo de 5mm, 50mm/min, uma passagem.

Corte de MDF de 5mm por 2 passagens, 150mm/min, 2 passagens.

4. com a capa protetora a laser

Vem com uma capa protetora removível.Seja gravando ou cortando, use este escudo para filtrar a luz azul e trabalhar sem óculos de laser, de forma conveniente e rápida.Também é fácil de remover se você não precisar dele.

5.Design amplamente compatível

O módulo laser LT-80W-AA-Pro pode ser instalado em árvores Z*aitu, O*tur, Tw*, S*ulpful9, Xtool, A*omstack e outros modelos de máquinas de gravação a laser DIY.

(Se você não tem certeza se é compatível, envie-nos uma foto da placa de controle da sua máquina, forneceremos um diagrama de conexão.)

Poderosa capacidade de corte

Espessura máxima do material que pode ser cortada

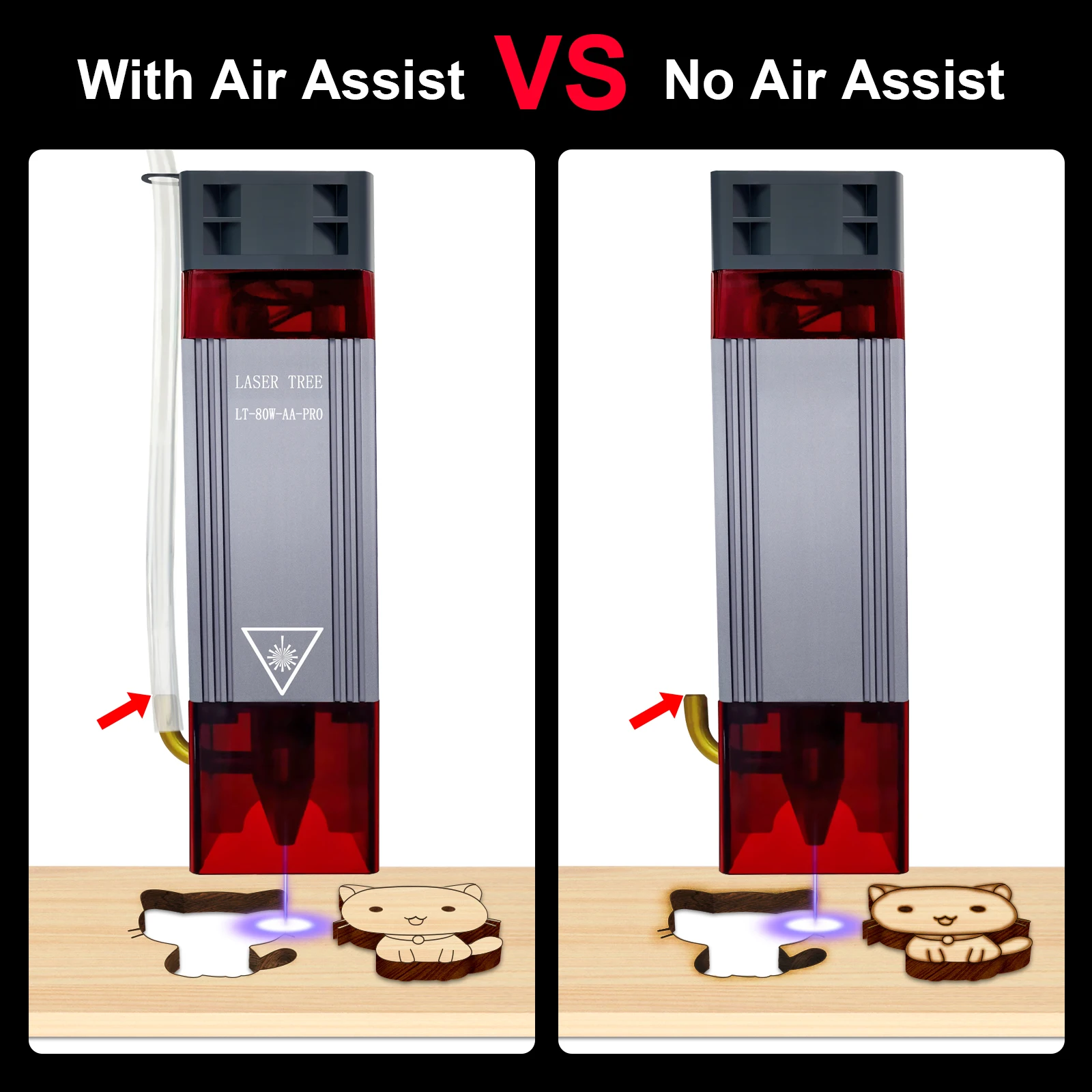

Com assistência aérea VS sem assistência aérea

O uso de assistência de ar ajuda a resfriar o material e evitar danos causados pelo calor, além de ajudar a remover quaisquer detritos e vapores gerados durante o processo de corte a laser, resultando em uma superfície de corte limpa.

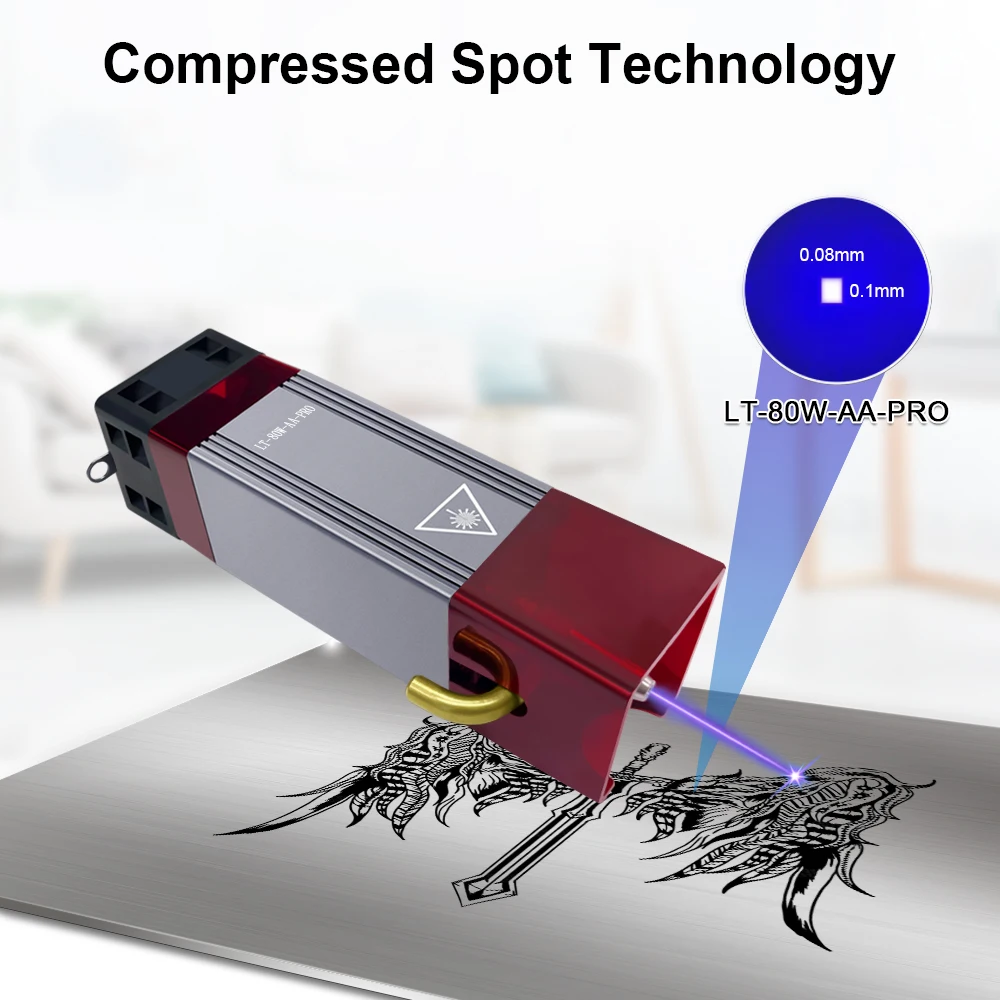

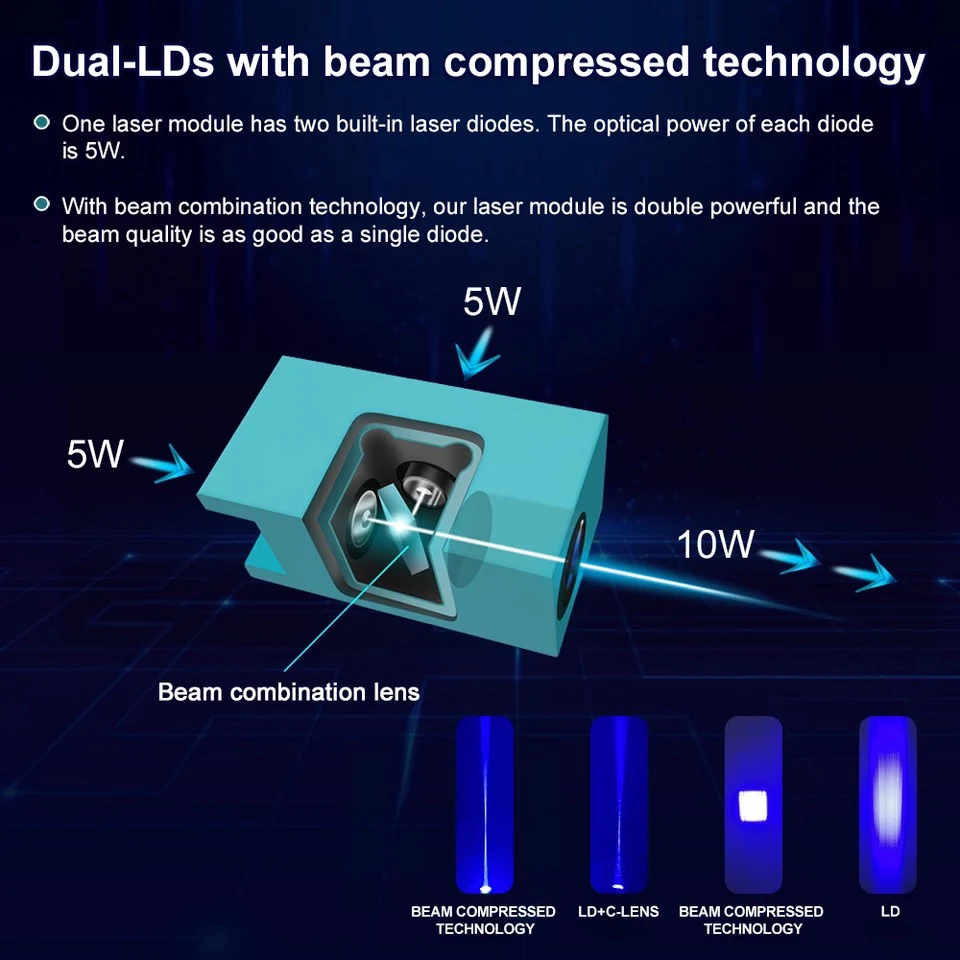

Dual-LDs com tecnologia de compressão de feixe

Um módulo laser possui dois diodos laser integrados. A potência óptica de cada diodo é de 5W.

Com tecnologia de combinação de feixes, nosso módulo laser é duplamente potente e a qualidade do feixe é tão boa quanto um único diodo.

Tamanho do diâmetro da interface

Diâmetro externo do bocal de ar: 6mm; diâmetro interno: 3,5mm

Diâmetro externo do tubo de ar: 8 mm; diâmetro interno: 6 mm

Sugestão da bomba de ar: Pressão e capacidade do ar: ≥0,027kPa, 27L/min

Design de capa protetora para os olhos

Com uma capa protetora a laser, ele pode filtrar efetivamente a luz azul ao gravar ou cortar com cabeça de laser.

Design amplamente compatível

O módulo laser LT-80W-AA-Pro pode ser instalado em árvores Z*aitu, O*tur, Tw*, S*ulpful9, Xtool, A*omstack e outros modelos de máquinas de gravação a laser DIY.

(Se você não tem certeza se é compatível, envie-nos uma foto da placa de controle da sua máquina, forneceremos um diagrama de conexão.)

Fornece peça de janela de proteção sobressalente

Debris e vapores do processo de corte a laser são soprados na lente, fornecendo uma lente sobressalente para melhor limpeza e substituição.
OUTRO MÓDULO LÁSER:

Feixe mais espesso e faixa de energia efetiva mais curta

Feixe de menor densidade de energia

MÓDULO LÁSER TREE:

Feixe mais fino e uma faixa de energia efetiva mais longa

Feixe de maior densidade de energia, maior capacidade de corte

Saída de potência óptica estável

Para trabalhos de corte

A posição ideal do ponto focal é no meio do material, o ponto focal de corte do LT-80W-AA é 45mm, o comprimento do bocal de ar é 39mm, então a posição do ponto focal é 6mm abaixo do bocal de ar.Por exemplo, se você quiser cortar madeira compensada de 8 mm, a distância do bocal de ar até a superfície do material deve ser de 6 mm a 8 mm/2 = 2 mm.

Para trabalhos de gravação

O ponto focal fica na superfície do material.Tamanho do produto

Manutenção da lente

Quando o módulo laser não for usado por um longo período, certifique-se de que a lente não seja poluída por poeira.

Ao substituir o bocal de ar, certifique-se de que sua operação não poluirá a lente.Impressões digitais ou poeira na lente enfraquecerão a potência de saída do módulo laser ou até mesmo danificarão a lente.

Quando você achar que a capacidade de corte diminui, a lente pode não estar limpa.Use um cotonete com álcool limpo para limpá-lo de acordo com a figura a seguir.

Perguntas frequentes:

1.A cabeça do laser é compatível com a máquina?

Verifique se o módulo laser é compatível com sua gravação

R.Verifique o parâmetro de tensão da sua máquina de gravação.(12V ou 24V.Em seguida, selecione o módulo correspondente ao parâmetro de tensão)

B.Verifique a definição do pino da placa principal em sua máquina de gravação.(Conector XH-2,54 3PIN -PWM, GND, VCC +12V)

■“A”&B”são ambos compatíveis.
Conecte o módulo laser diretamente à placa principal da sua máquina de gravação.

■A definição do pino da placa de controle não é compatível.
Situação

1>: A definição do conector na placa principal da máquina de gravação não está com a definição do pino na placa principal.
Reorganize a sequência de fios do cabo para fazer com que cada fio corresponda bem
Situação

2.>: Use P-DA-01 se a placa principal da sua máquina de gravação não for de 3 pinos, como 2 pinos ou 4 pinos (selecione LT-80W-AA-KITB)

2.Por que o título diz 80W, mas a potência real é 10W?

Para uma cabeça de laser, o tamanho do feixe é um parâmetro muito importante que a potência quando você faz corte e gravação
Para conquistar o mercado, devemos usar o melhor diodo para fazer nosso módulo, Dual-LDs com tecnologia de feixe comprimido
Potência óptica 10W, o desempenho principal desta cabeça de laser é seu pequeno tamanho de feixe, concentre-se no efeito da cabeça do laser, não apenas na potência, para que você possa entender os 80W, pois seu efeito de potência do laser

3.Máquinas CNC são compatíveis com cabeças laser?

CNC MACH3: É necessária placa adaptadora P-DA-01;

CNC Shield V3: É necessária placa adaptadora P-DA-01;

CNC 3018 Pro: É necessária alteração de sequência de cabos.

Se você tiver outros modelos não tem certeza sobre a compatibilidade, pode sempre contactar-nos.
