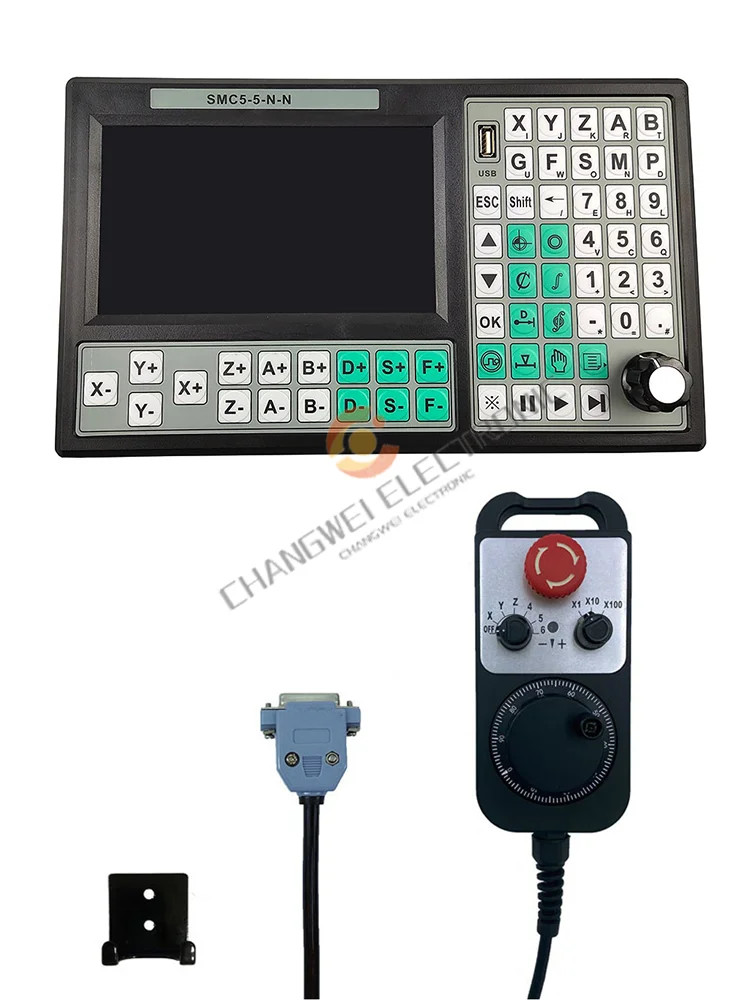

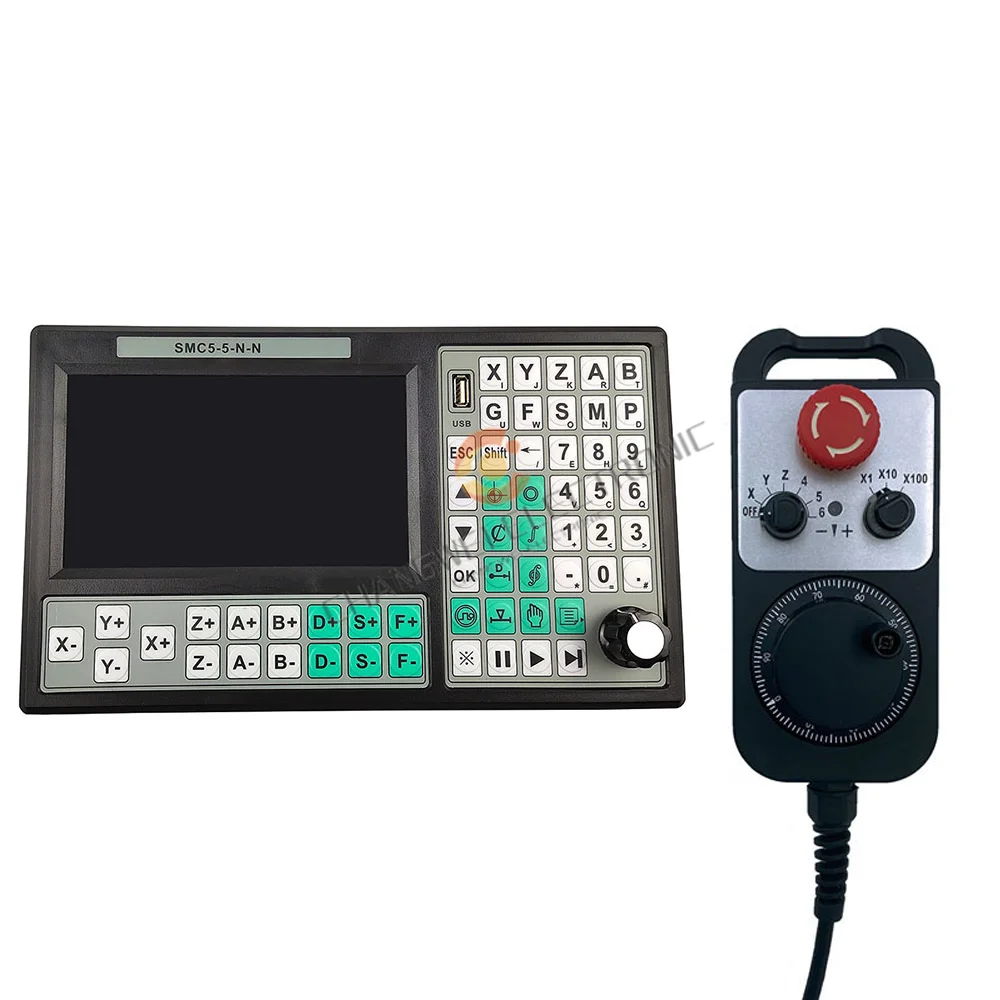

Lista do produto:

Controlador * 1

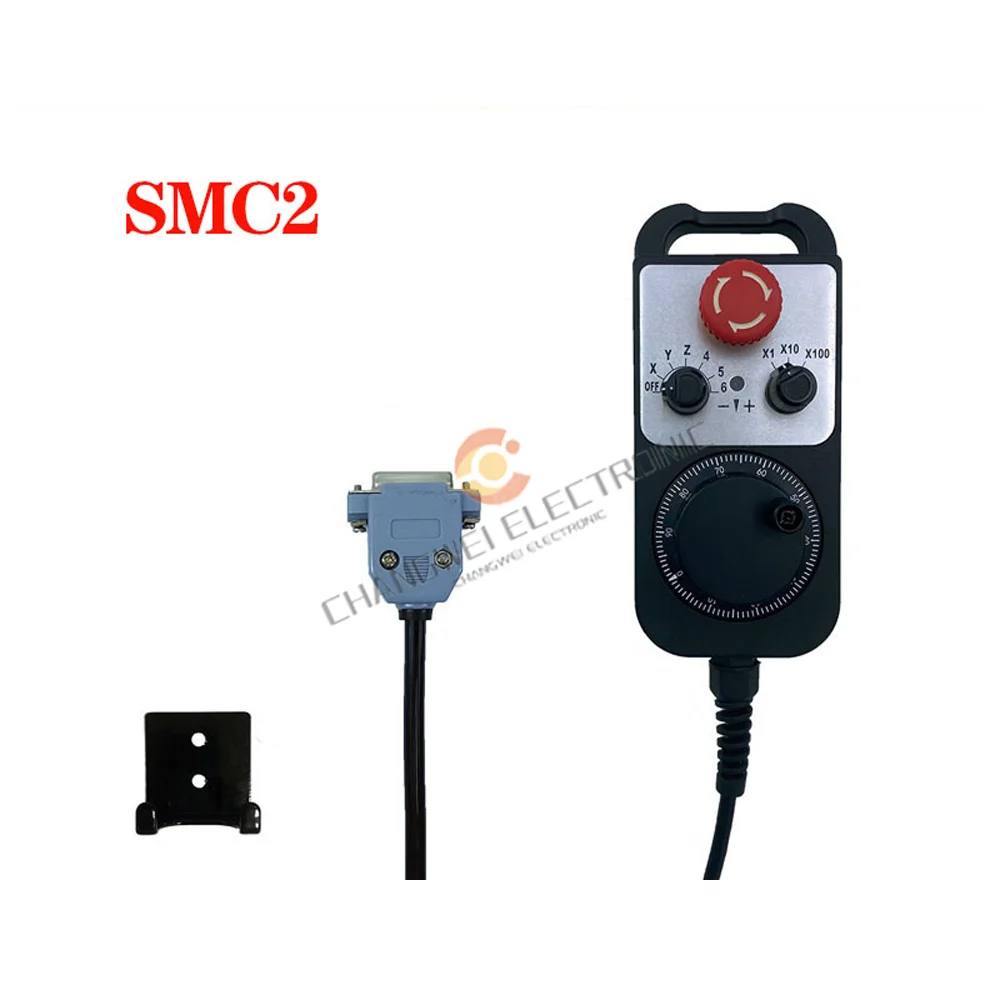

6 eixos volante parada de emergência * 1
Fixação dispositivo elétrico * 1

Nota: Se você precisar comprar um único produto, entre em contato com o vendedor para modificar o preço.

Introdução:

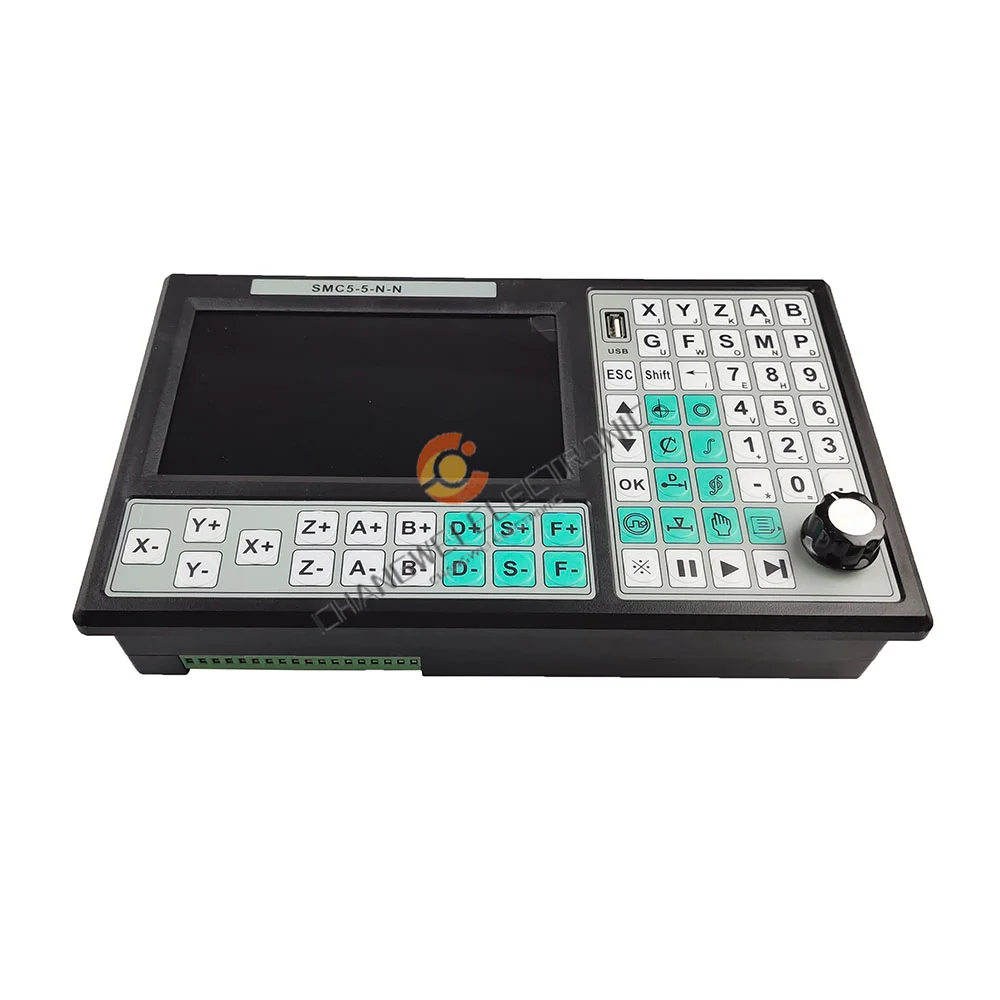

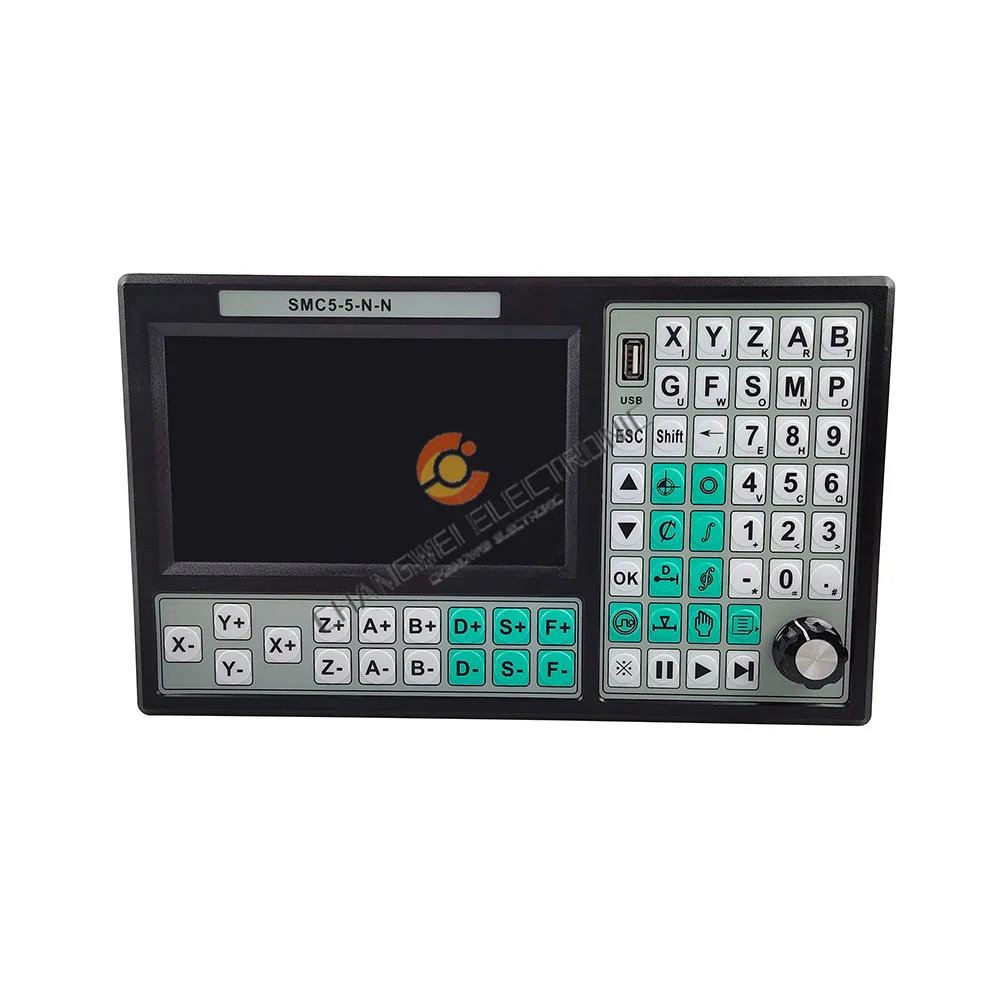

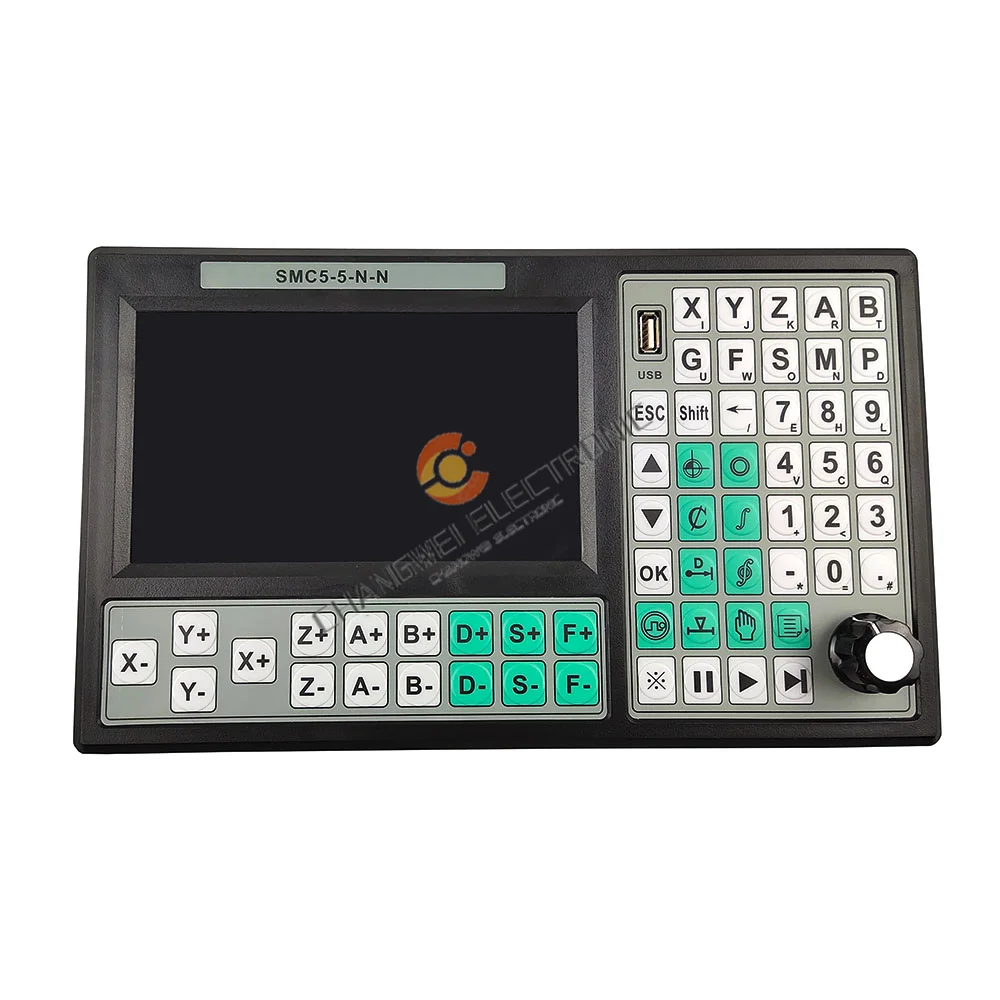

O sistema de controle é o "controlador de movimento" recém-desenvolvido usando CPU de 32 bits de alto desempenho e FPGA de alto desempenho, equipado com um display LCD de sete polegadas, interface homem-máquina de fácil utilização tipo janela, memória com porta USB externa e cartão TF embutido (usuário opcional), grande espaço de armazenamento, tensão de funcionamento 12-24 volts entrada ultra-larga, teclado toque-operado.
O sistema tem as características de alta confiabilidade, alta precisão, baixo ruído e operação conveniente. Parâmetros simples e claros tornam sua operação fácil e rápida. A função de entrada/saída é conveniente para seu uso e manutenção.

Características:

Ligação de cinco eixos
Multi-micro multi-linha segmento frente controle algoritmo
Interpolação linear de cinco eixos e interpolação contínua multi-micro multi-linha de cinco eixos
Linha quebrada continuar a controlar
Função coordenada do armazenamento do poder-down
Suporte a interface do controle do volante.

A função principal:

Configuração do parâmetro: Pode definir vários parâmetros de controle relacionados à usinagem e operação para alcançar o melhor resultado de processamento.
Operação manual: Pode realizar manual, jog, retornar ao programa zero, retornar ao zero mecânico, coordenar a compensação e outras operações.
Gerenciamento de programas: Novo, excluir, modificar, ler, salvar, copiar e colar, processamento automático, contínuo, pausa e outras funções podem ser executadas no programa.
Manual externo: Uma variedade de funções manuais externas pode ser definida para facilitar o uso
Controlador de volante externo: Você pode definir o tamanho do passo de cada passo, suportando os modos de posição e velocidade.
Ensine a função: A entrada externo ou a entrada do controle do painel podem ser definidas.
Escolha livre da função da entrada: permita portas de entrada limitadas de conseguir várias necessidades do usuário

Composição do hardware:

Alto desempenho, alta velocidade CPU ARM de 32 bits, alto desempenho FPGA
Display LCD (resolução: 800 × 480)

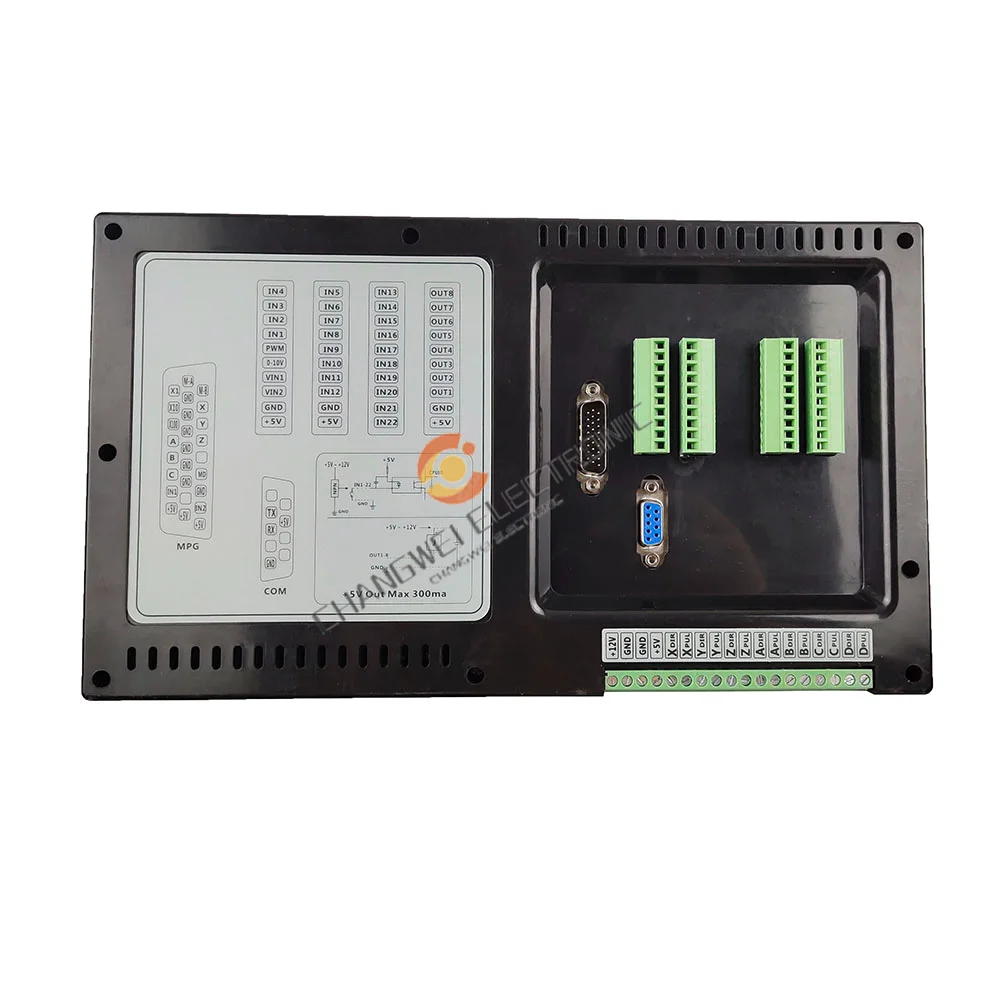

Entrada/saída (2 canais de isolamento óptico entrada 10mA, 8 canais de isolamento óptico, saída de fluxo 500mA do tanque)

Indicadores técnicos:

1 Unidade de dados mínima: 0,001mm
2 A precisão normal é: ± 2PP
3 Precisão contínua do canto em linha reta: No estado normal, é 1/4 da altura do arco do canto (pode ser definida como qualquer valor)
4 Tamanho máximo dos dados ± 99999.999mm
5 A frequência a mais alta da saída do pulso é 500KHz (todos os cinco machados podem ser 500KHZ ao mesmo tempo)
6 Número de eixos de controle 5 eixos (X, Y, Z, 4, 5)
7 Número de eixos de ligação Enlace de 5 eixos e 5 eixos multi-micro multi-linha segmento avançado controle de interpolação
8 Suporte volante controle entrada Opcional velocidade modo ou posição modo
9 Limite inteligente do software Preveja o ponto da desaceleração adiantado, o reverso estará liberado automaticamente, fazendo o controle mais fácil de usar
10 O disco do apoio U, memória incorporado pode ser expandido para alcançar a capacidade de armazenamento 32G alta
