Descrição
- Químico Hign-em causa: Nenhum
- Nome da marca: HLTNC
- Número do modelo: HGR15 HGR20
- Largura ou Diâmetro da Guia: 15 20mm
- Origem: CN (Origem)
- Certificado: CE,NONE
- Length: Support Customize
- HGH Carriages: Square Type
- HGW: Flange Type

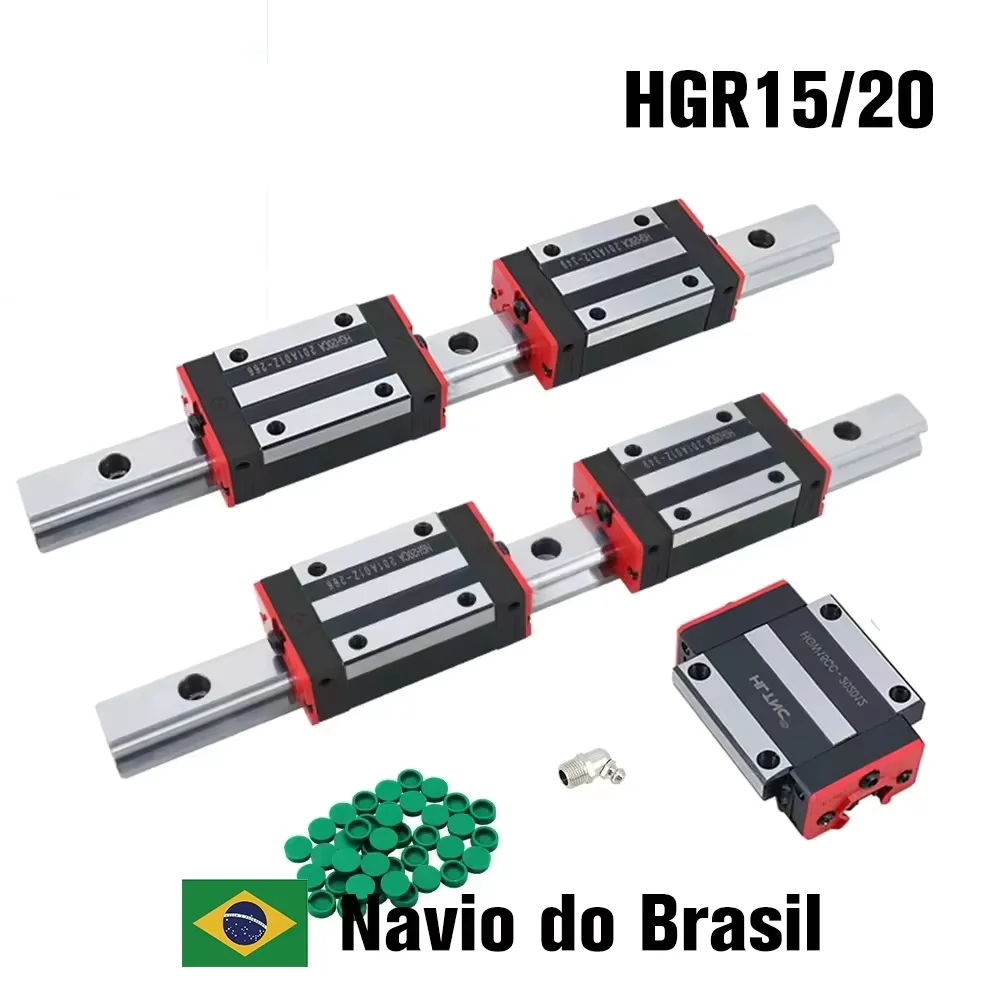

Opção 1 | ||||
| ||||
| 2 * guias lineares HGR com tampas de parafusos | |||
| 4 * blocos (tipo quadrado HGH-CA) | |||
| 4 * mamilo de graxa | |||

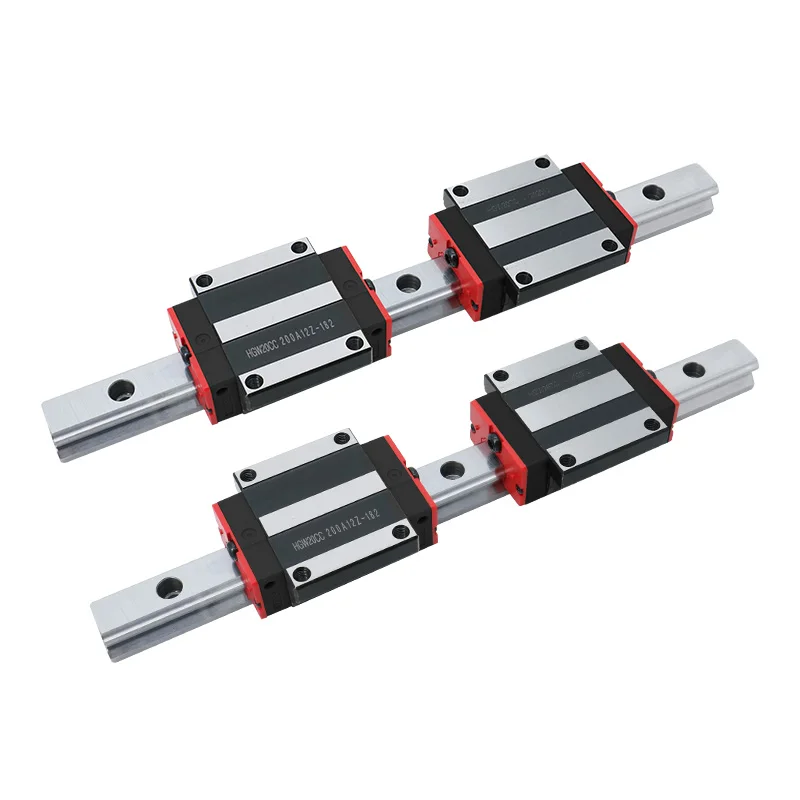

Opção 2 | ||||
| ||||
| 2 * guias lineares HGR15 com tampas de parafusos | |||
| 4 * blocos (tipo de flange HGW-CC) | |||
| 4 * mamilo de graxa | |||
Existem blocos com duas cores diferentes em nosso armazém, verde vermelho e vermelho preto.nós os enviaríamos aleatoriamente.

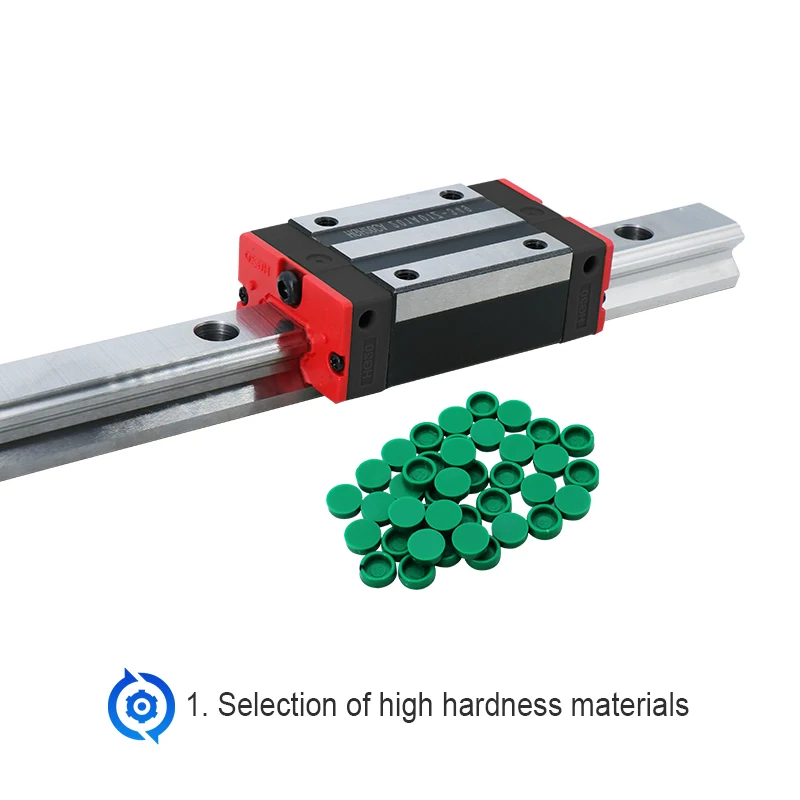

| 1.Seleção de materiais de alta dureza | ||

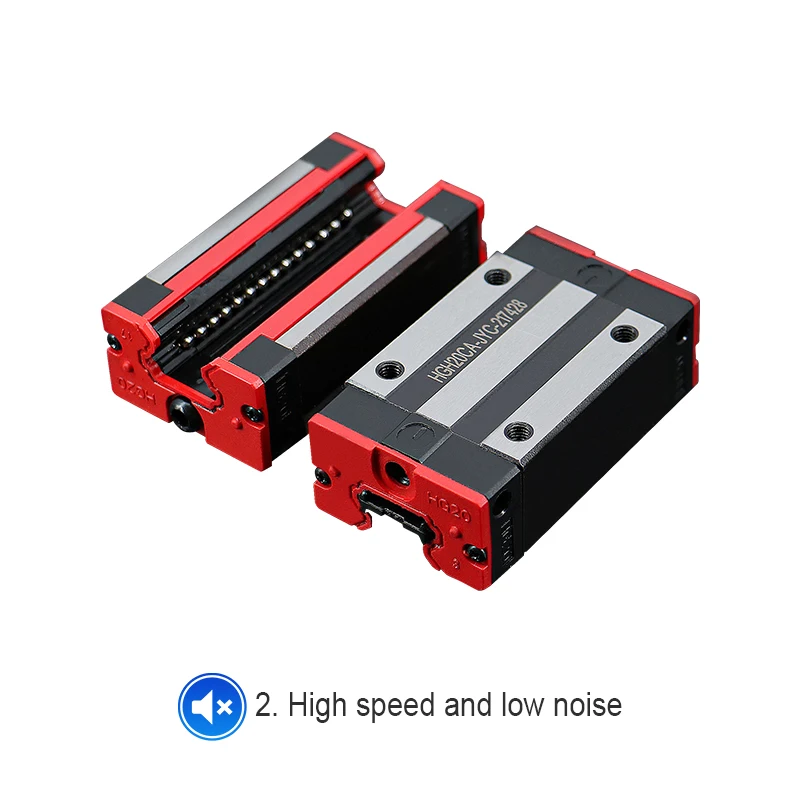

| 2.Alta velocidade e baixo ruído | ||

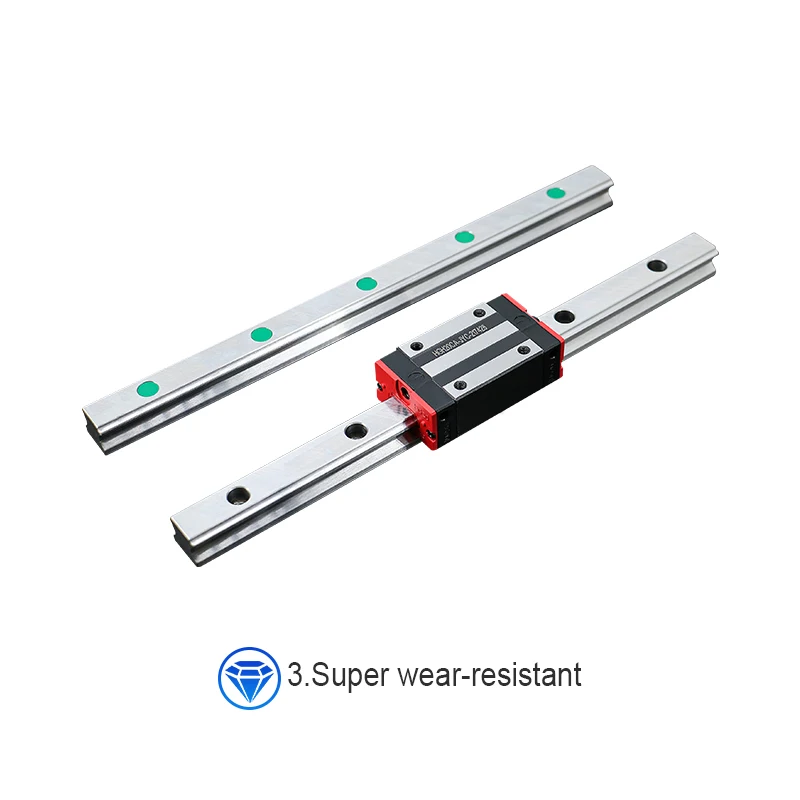

| 3.Super resistente ao desgaste |

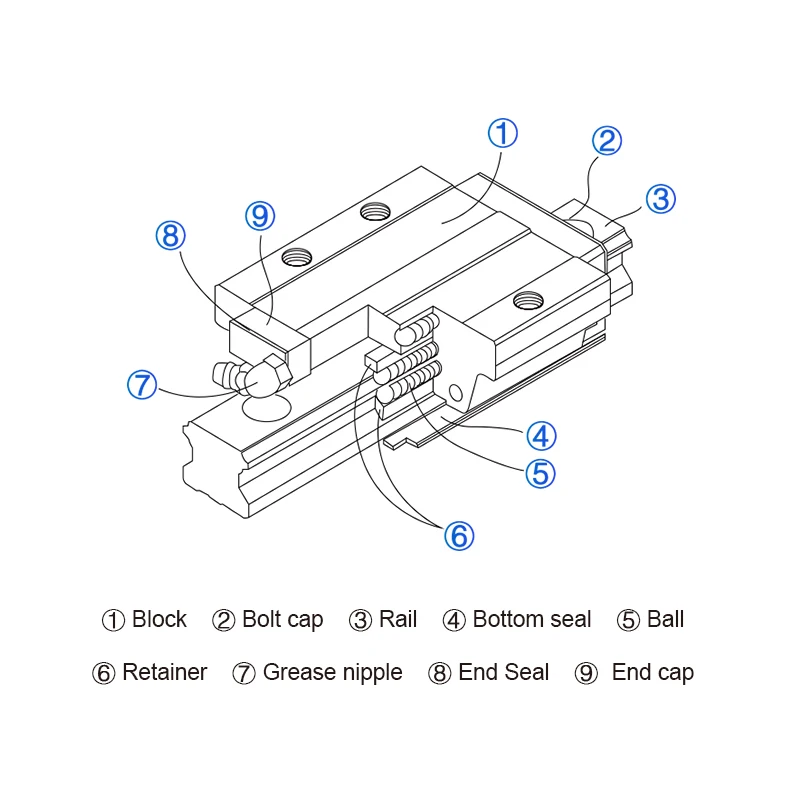

| 1 Bloco | |||
2 tampa do parafuso | ||||
3 trilhos | ||||
4 Vedação inferior | ||||
5 bolas | ||||
6 Retentor | ||||
7 Bicos de graxa | ||||
8 Selo final | ||||
9 Tampa final | ||||
| Sistema de circulação de rolamento: bloco, trilho, tampa final e retentor. | |||
| Sistema de lubrificação: Grease Nipple e Joint Pipong. | |||
| Sistema de proteção contra poeira: vedação final, vedação inferior, tampa de parafuso, vedações duplas e raspador. | |||
Modelo | Tamanho do componente (mm) | Tamanho do controle deslizante (mm) | Tamanho do trilho deslizante (mm) | Tamanho do parafuso de fixação do trilho deslizante | Classificação básica de carga dinâmica | Classificação de carga estática básica | Momento estático permitido | Peso | |||||||||||||||||||||||
MR KN-m | MP KN-m | MINHA KN-m | Controle deslizante kg | Deslide kg/m | |||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C (KN) | Co (KN) | ||||||
HGH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 4.85 | 5.3 | M4*5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4*16 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
HGH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 6 | 12 | M5*6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5*16 | 17.35 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
HGH25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 6 | 12 | M6*8 | 8 | 10 | 13 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6*12 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.51 | 3.21 |
HGH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 6 | 12 | M8*10 | 8.5 | 9.5 | 13.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8*25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4.47 |
Modelo | Tamanho do componente (mm) | Tamanho do controle deslizante (mm) | Tamanho do trilho deslizante (mm) | Tamanho do parafuso de fixação do trilho deslizante | Classificação básica de carga dinâmica | Classificação de carga estática básica | Momento estático permitido | Peso | |||||||||||||||||||||||||
MR KN-m | MP KN-m | MINHA KN-m | Controle deslizante kg | Deslide kg/m | |||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | T2 | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C (KN) | Co (KN) | ||||||
HGW15CC | 28 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 4.85 | 5.3 | M5 | 6 | 8.9 | 6.95 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4*16 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 |
HGW20CC | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 6 | 12 | M6 | 8 | 10 | 9.5 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5*16 | 17.35 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 |
HGW25CC | 40 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 6 | 12 | M8 | 8 | 14 | 10 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6*12 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 |
HGW30CC | 45 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 6 | 12 | M10 | 8.5 | 16 | 10 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8*25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 |
INSTALAÇÃO DO SLIDER
| |||
1: Em que material são os trilhos-guia e os controles deslizantes?
Resposta:Rolamento de Aço
2:As distâncias da extremidade do trilho e do furo são as mesmas?
Resposta:A distância do furo do trilho-guia é fixa, 60 mm, a distância final é diferente e as diferentes distâncias finais são calculadas de acordo com o comprimento total e a distância do furo.
3: O trilho-guia é fácil de enferrujar?
Resposta:Não é fácil enferrujar, gragramos a superfície
4:O que devo fazer se o controle deslizante encontrar um congelamento?
Resposta:Durante o transporte, a esfera de aço no controle deslizante mudará. De acordo com o método do nosso vídeo, ele pode ser suave tocando.
