Descrição
- Químico Hign-em causa: Nenhum
- Comprimento do cabo: 3 m
- Torque de Retenção: 4.5N 8.5N 12N
- Ângulo de Passo: 1.8
- Fase: 2
- Número do modelo: 86HB250
- Tipo: HYBRID
- Nome da marca: HLTNC
- Origem: CN (Origem)
- Certificado: CE,CCC
Arquivos Mach3 (Baixe)
Plugin Mach3 (Baixe)
Manual do motorista(Baixe)
Se o link não puder ser usado, informe-nos seu e-mail, enviaremos os arquivos diretamente

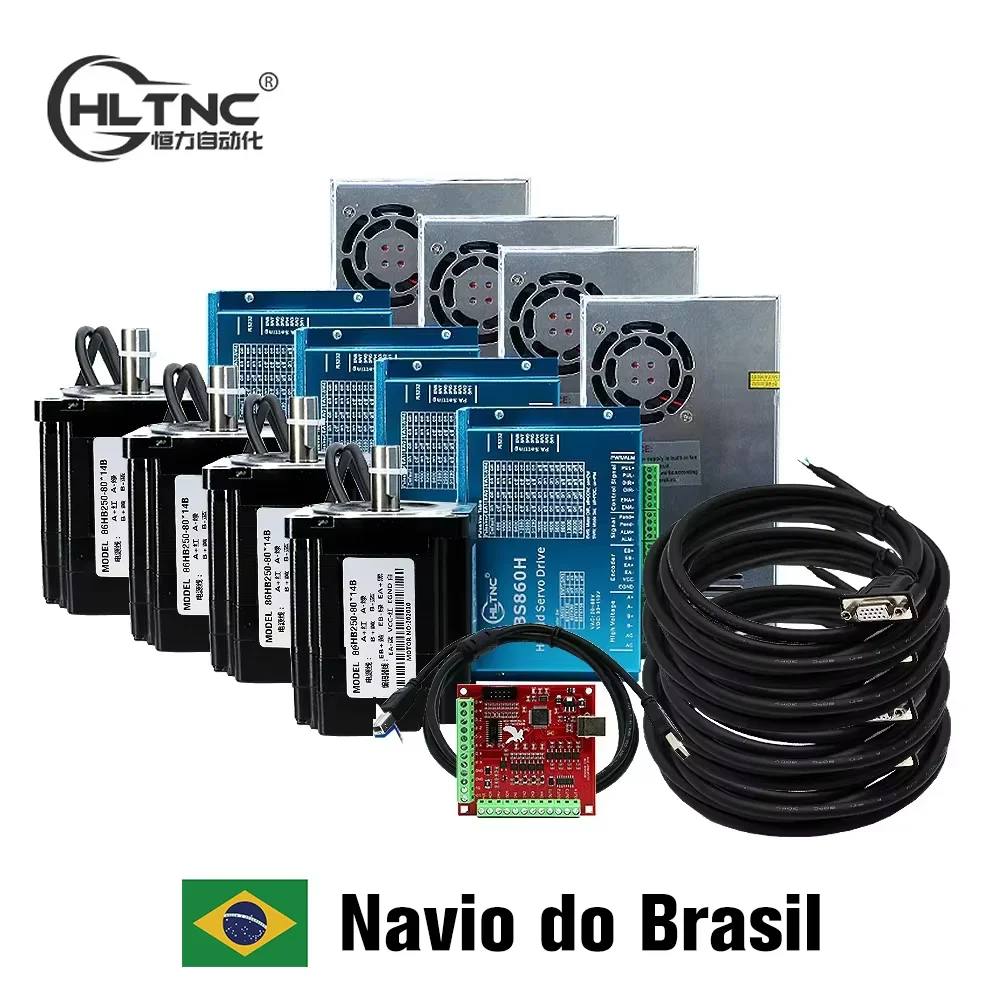

Conteúdo da embalagem

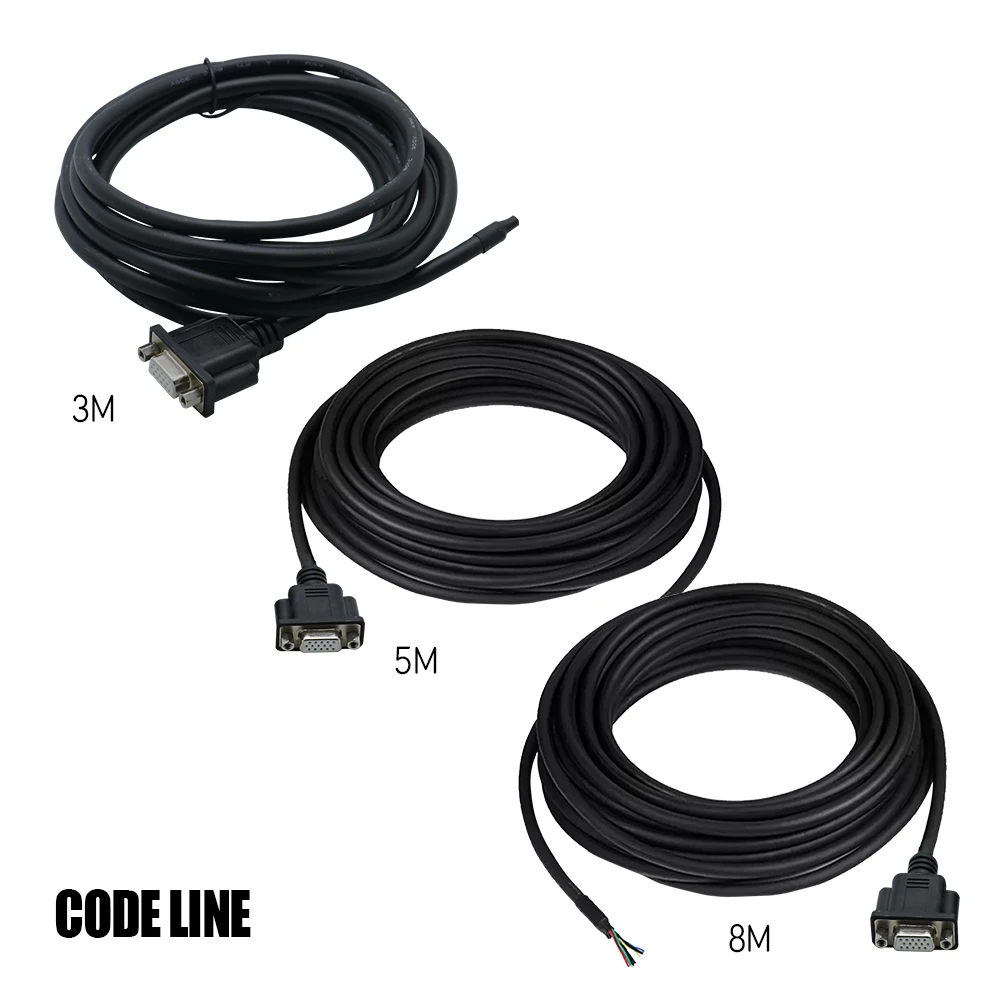

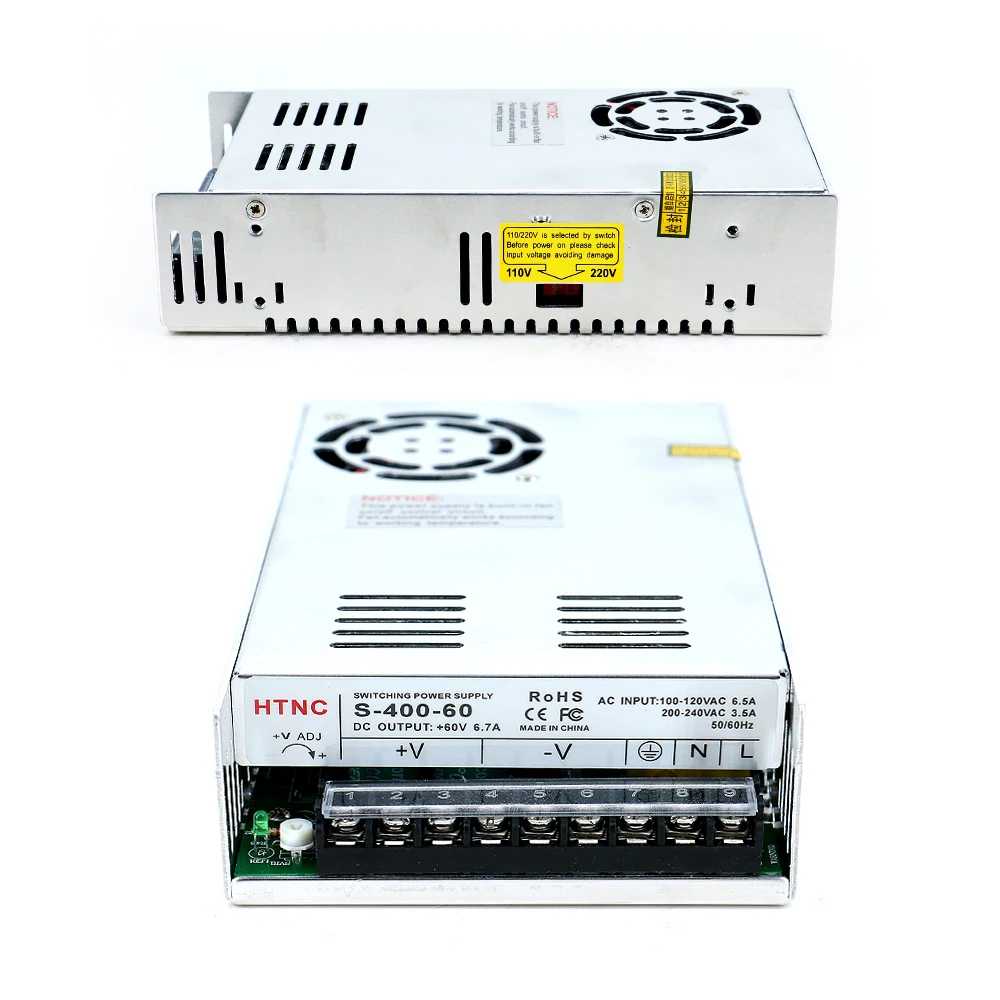

1 conjunto Kit de motor | 1 unidade de driver HBS860H 1 unidade de fonte de alimentação 400W 60V 1 peça Nema34 motor de circuito fechado 1 unidade de cabo codificador estendido de 3 metros | |
3 conjuntos Kit de motor | 3 unidades de driver HBS860H 3 unidades de fonte de alimentação 400w 60v 3 unidades 7634 Motor de circuito fechado 3 unidades de cabo codificador estendido de 3 metros 1 conjunto de placa de fuga Mach3 de porta USB de 4 eixos | |
4 conjuntos Kit de motor | 4 unidades HBS860H Driver 4 unidades de fonte de alimentação 400w 60v 4 unidades 7634 Motor de circuito fechado 4 unidades de cabo codificador estendido de 3 metros 1 conjunto de placa de fuga Mach3 de porta USB de 4 eixos |
Configuração do interruptor DIP
Motor | SW7 | SW8 | SW5 | SW6 | SW1 para SW4 | |
4,5Nm | desligado | em | OFF=CCW (no sentido anti-horário) ON=CW (sentido horário) | desligado | pulso por revolução (nomal 3200 ou 6400, o menor valor, a velocidade mais rápida) | |
8,5Nm | em | desligado | desligado | |||
12Nm | desligado | desligado | desligado |

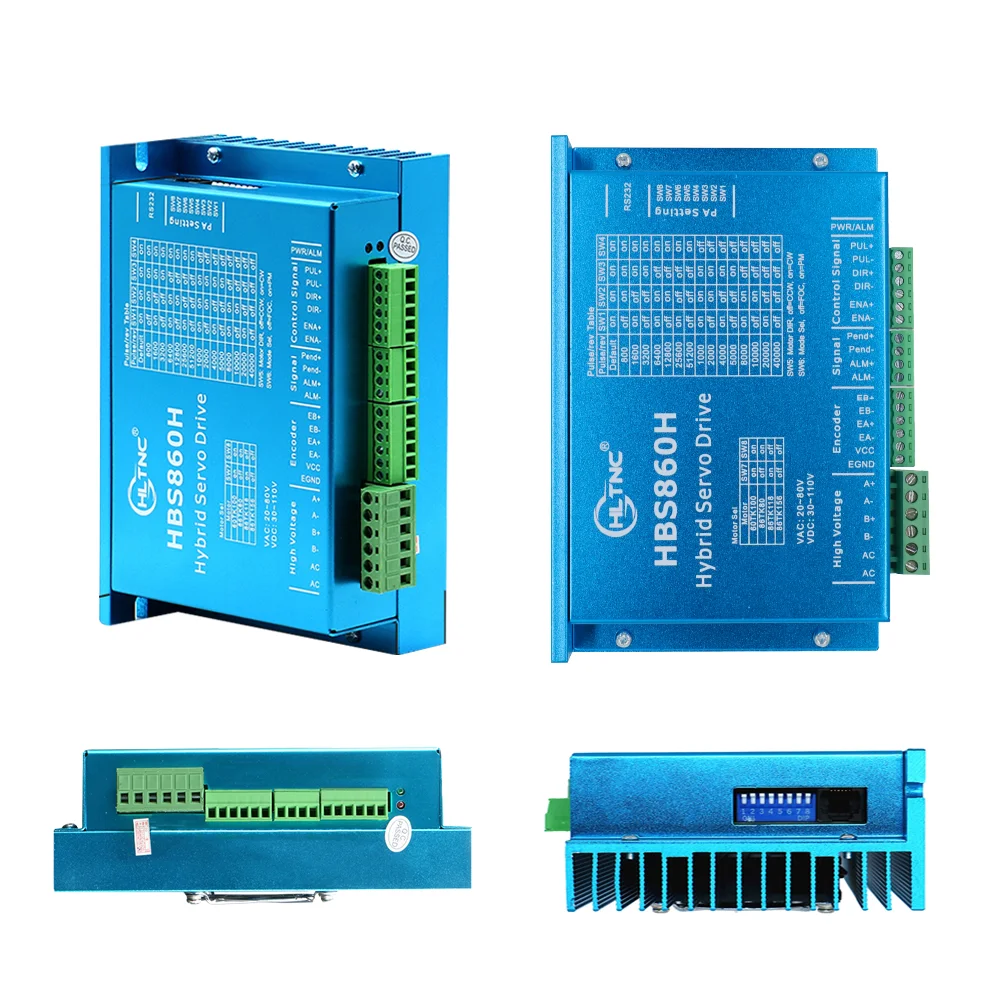

Driver HBS860HExibição de tamanho
(Unidade de medida: MM)
Parâmetro do produto Compreensão abrangente, compre mais à vontade | |||
Nome | Híbrido de circuito fechado Driver de motor de passo | Sinal de advertência | Suporte |
Modelo | HBS860H | Vlotagem de pulso | 5v-24v |
Tensão | VAC20v-80v VDC24v-100v | Responder tensão | Máximo 200 kHz |
Corrente de fase | 8a/fa | Método de pulso | Pulso único (padrão) |
Subdivisão | 2-256Máximo 51200Passos/Voltas | Método de resfriamento | Ventilador de resfriamento |
Processador | 32DSP | Tamanho da concha | 151x97,5x52mm |
Instrução | Valor mínimo | Valor típico | Máximo | Unidade |
| - | - | 8 | A |
Tensão de alimentação de entrada | 24 | 70 | 60 | V CC |
Corrente de entrada lógica | 7 | 10 | 16 | mA |
Frequência de pulso | - | 200 | - | kHz |
Resistência de Isolamento | 500 | - | - | MOhm |
H E N G L I Z I D O N G H U A

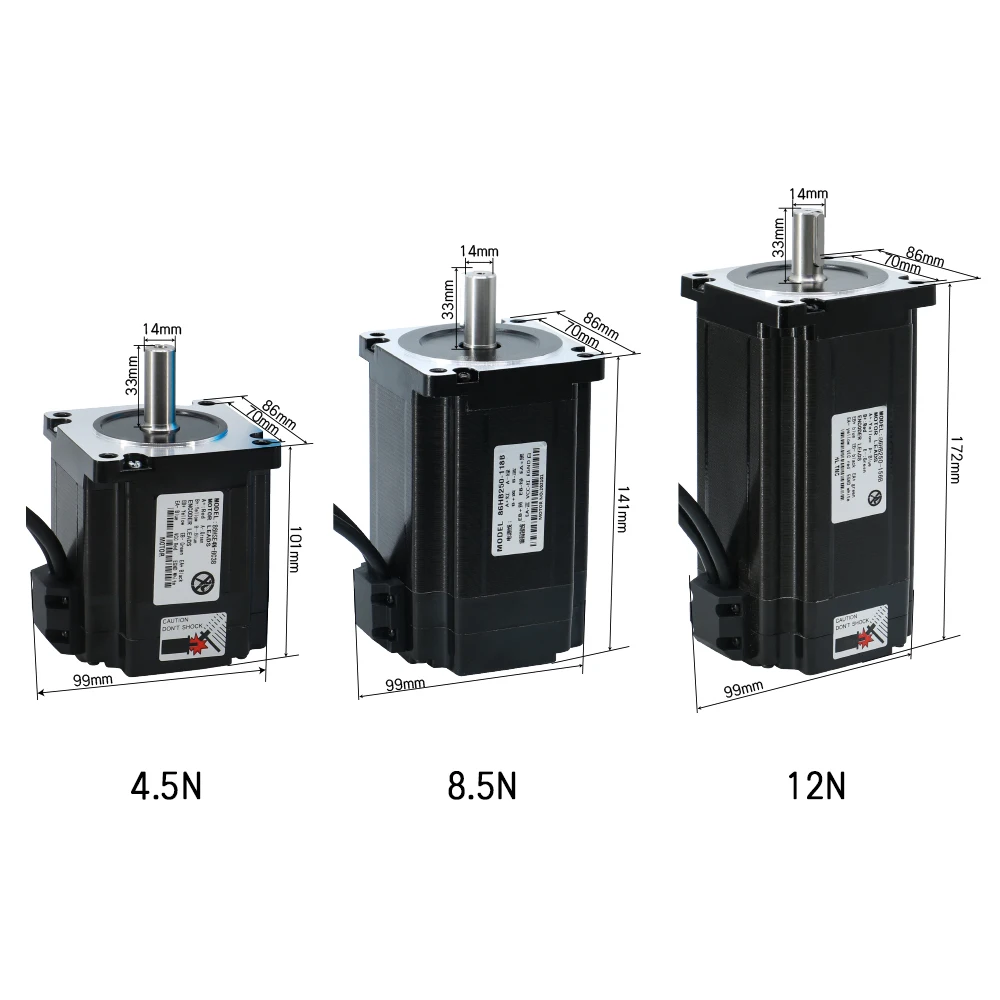

MotorExibição de tamanho



Segurando Torque | Etapa Ângulo | Motor Comprimento | Eixo Diâmetro | Eixo Comprimento | Atualmente /Fase | Resistência /Fase | Indutância /sense | Posicionamento Torque | Rotor Inertia | Chumbo Fio | Motor Peso |
4,5N.m | 1.8 | 80 | 14 | 35 | 5 | 0.34 | 3.2 | 1300 | 1400 | 4 | 2.8 |
8,5N.m | 1.8 | 118 | 14 | 35 | 6 | 0.53 | 5.4 | 2500 | 2700 | 4 | 4.15 |
12N.m | 1.8 | 156 | 14 | 35 | 6 | 0.72 | 5.5 | 4000 | 4000 | 4 | 5 |

Se você conectar o motor como este manual de conexão, mas o motor não funcionar, talvez você possa alterar a conexão do codificador como
1.EB + Verde2.EB-Amarelo3.EA + Azul4.EA- Preto5.VCC vermelho6.EGND branco
ou talvez troque o cabo de alimentação como
amarelo A+, azul A-, vermelho B+, verde B-
Se ainda não funcionar, entre em contato conosco.
