Name: Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600
SKU: 1005007069019447-1
Availability: InStock

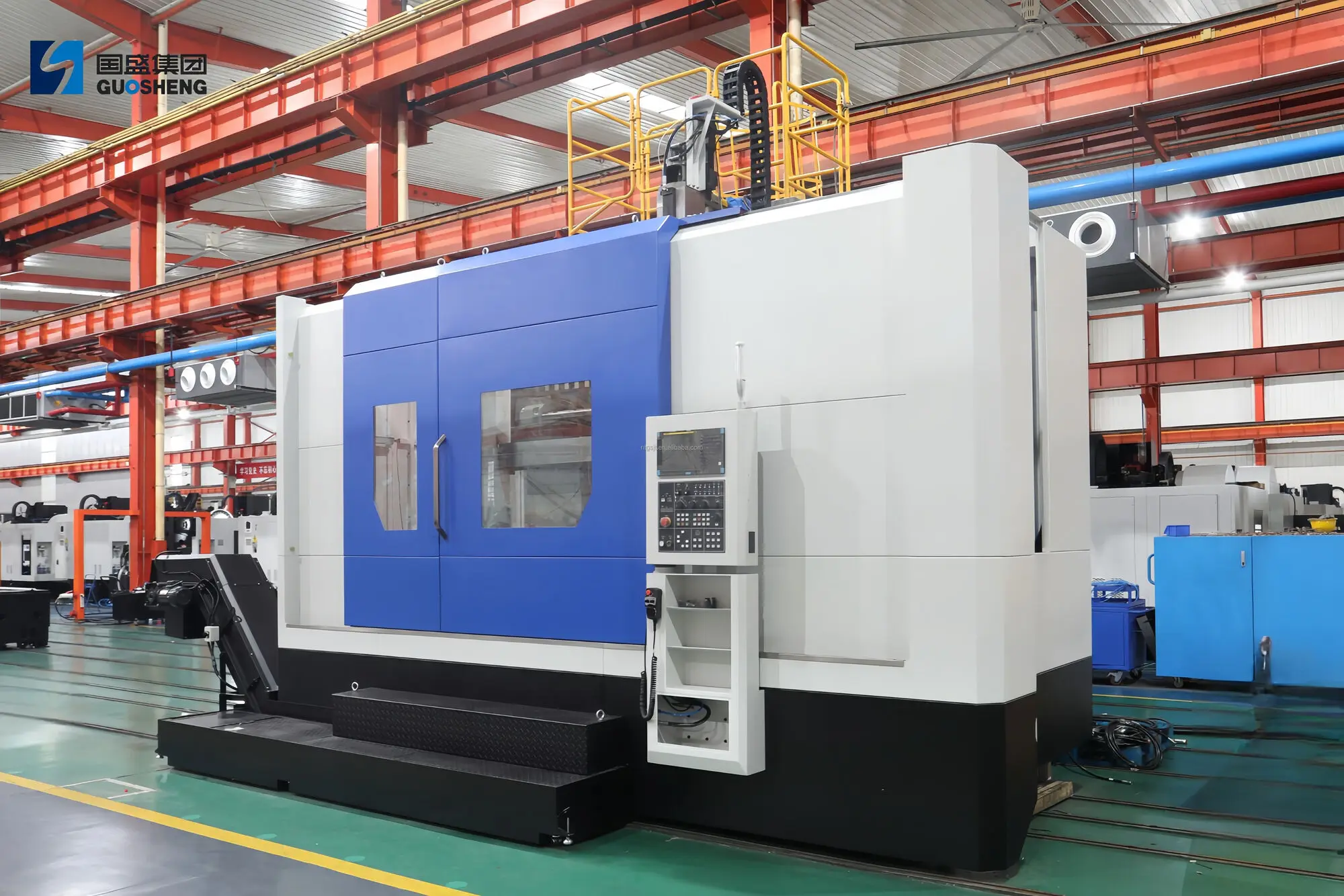

Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600

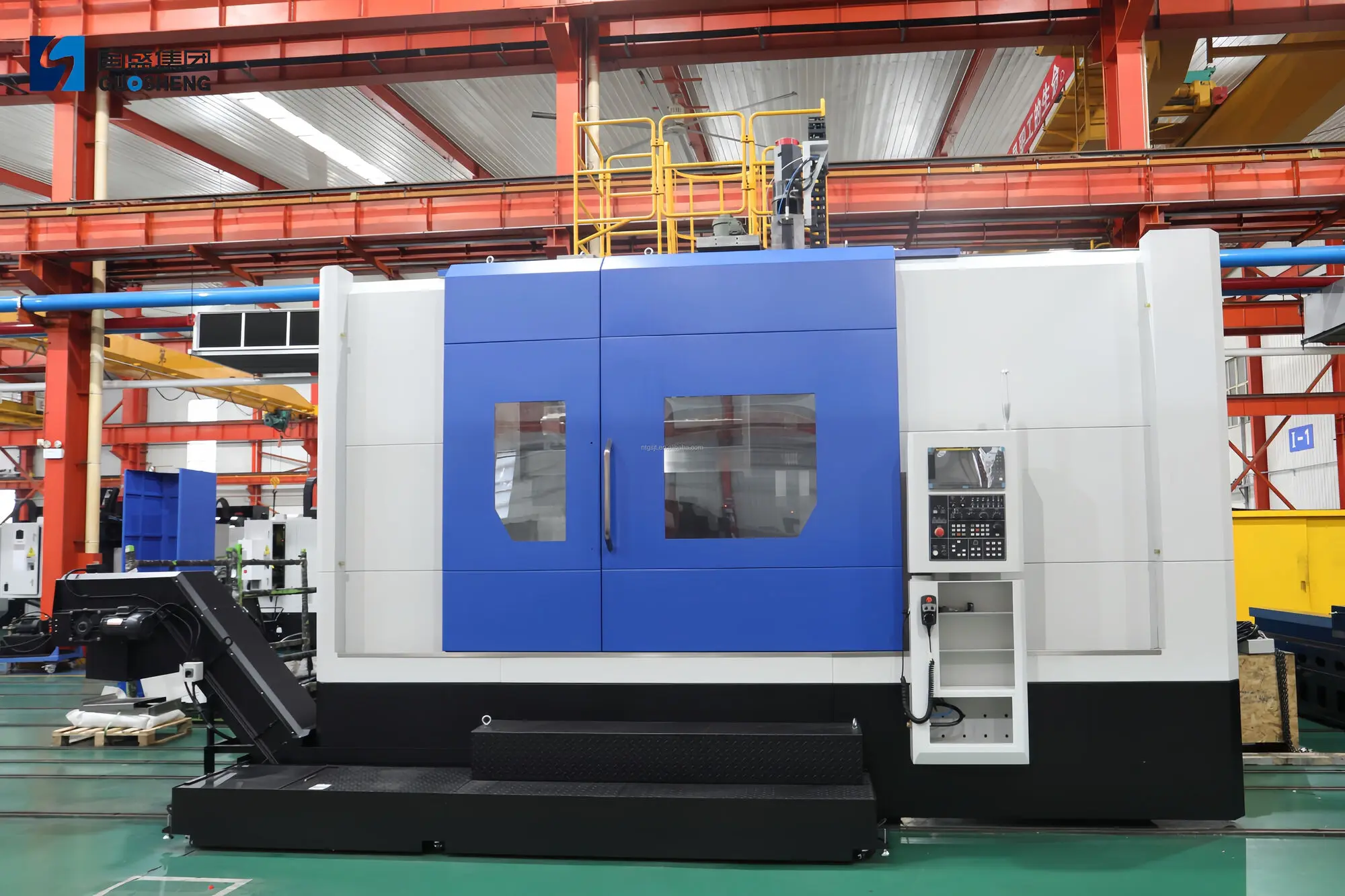

Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600 - Image 2

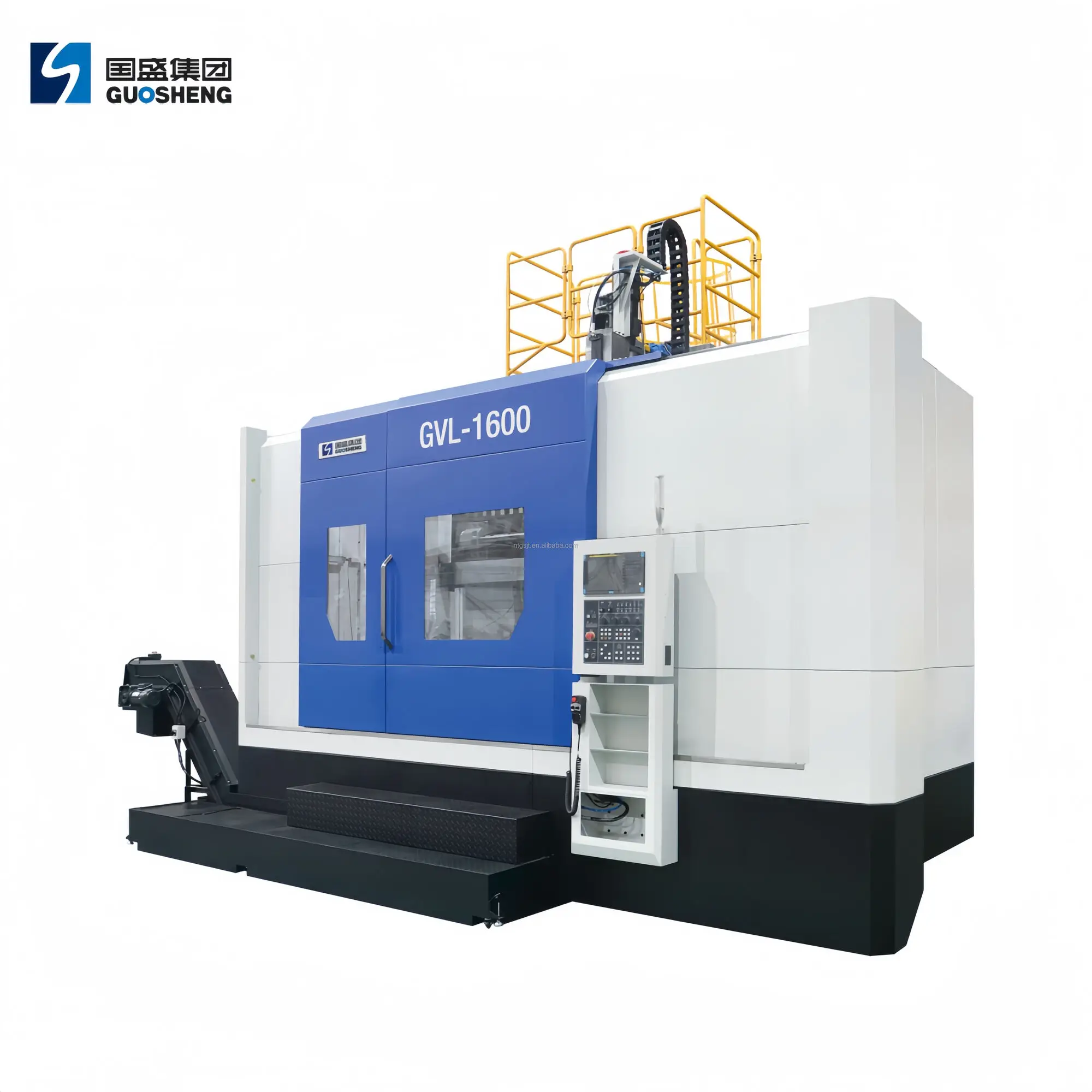

Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600 - Image 3

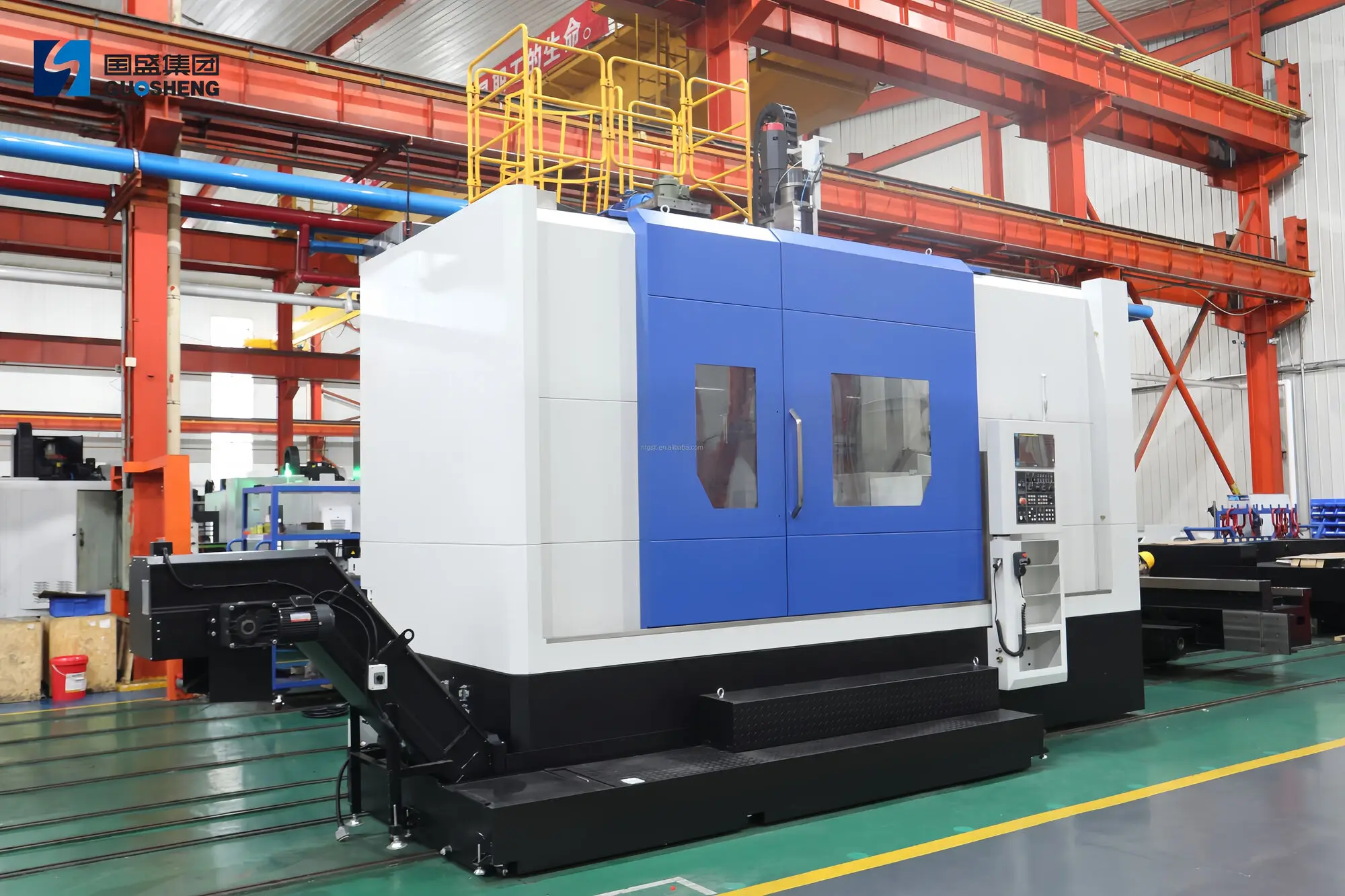

Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600 - Image 4

Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600 - Image 5

Heavy Duty CNC Torno Hine Center, Tipo Vertical Torneamento, Gvl1600 - Image 6

R$ 1.017,00

cor

Escolha uma opção

580mm

Limpar

REF: 1005007069019447-1 Categoria: Sem categoria

Descrição

Descrição

Condição: novo
Tipo: Horizontal
Origem: CN (Origem)
Certificado: CE

Resumo do Produto

GVL1600 Heavy Duty Vertical Tipo Torneamento CNC Torno Máquina Centro

As principais partes grandes da máquina-ferramenta: base, coluna, viga, suporte, corrediça do eixo Z são todas feitas de modelagem de areia de resina de alta qualidade, ferro fundido de alta resistência e alta qualidade, com processo perfeito do tratamento térmico para eliminar o esforço residual, E placa de reforço suficiente é organizada para garantir que toda a máquina tenha força, rigidez e alta estabilidade suficientes.

CARACTERÍSTICAS EM VISTA

1. Trilho rígido quadrado do eixo X, Z, alta precisão, carga grande, boa precisão de posicionamento, obtendo características de alta resposta dinâmica. 2. A movimentação do eixo adota Taiwan marca moagem parafuso da esfera, estrutura compacta, movimento suave e alta precisão 3. Velocidade do eixo até 300rpm, X, Z movimento rápido do eixo até 12/10 m/min; 4. É propício para melhorar a produção e4. Eficiência de peças flangeadas médias e grandes e processamento estável de peças finas e heterossexuais.

Elevação direita

Elevação frontal

Especificações do produto

Tipo máquina	Unidade	LVG1600
Eixo
Diâmetro tabela	Mm	1360
Velocidade máxima do fuso	RPM	300
Binário máximo	Nm	16424
Poder do eixo	KW	37/45
Diâmetro do rolamento do eixo	Mm	580
Gama de velocidade	RPM	3-300
Processando a escala
Diâmetro máximo	Mm	1600
O diâmetro máximo pode ser usinado	Mm	1600
Altura máxima usinagem	Mm	1400
Viagem do feixe	Mm	800
Peso máximo do trabalho	Quilograma	5000
Curso do eixo X	Mm	-500+910
Curso do eixo Z	Mm	900
Configuração do sistema			FANUC 0i TF
Motor do eixo X		AiF40-3000B
		KW	6
		Nm	38
Motor do eixo Z		AiF40-3000 FAN B
		KW	9
		Nm	53
Motor do eixo		AiI40-7000
		KW	37/45
		Nm	307/374
Alimentação
O eixo X está se movendo rápido	M/min	12
O eixo Z está se movendo rápido	M/min	10
Especificação Ram	Mm	220*220
Precisão
Precisão posicional	Mm	0.008/0.008
Precisão do posicionamento repetido	Mm	0.005/0.005
Torre hidráulica
Número de ferramenta	#	12
Dimensão ferramenta	Mm	□32/Φ50
Outros
Área do piso (Comprimento * largura * altura)	Mm	675048505200
Peso	Quilograma	36000

Característica técnica

1. Unidade do eixo:Alta rigidez, alto torque, alta precisão, fácil de instalar e manter.

Porta-ferramentas 2. Hydraulic:Estrutura simples, rigidez forte, rotação rápida.

3. A superfície da combinação da base e da coluna, placa deslizante, mesa do eixo, torre do cortador e cada assento do rolamento são raspados manualmente para alcançar a máxima precisão do componente, rigidez estrutural e balanceamento de carga.

4. A estação hidráulica tem as vantagens de estrutura compacta, manutenção conveniente, alta estabilidade e baixa taxa de falhas.

5. A chapa protetora totalmente coberta isola as lascas de ferro de corte do refrigerante dentro da máquina, proporcionando-lhe um ambiente de trabalho seguro e limpo.

6. O projeto do chanfro grande e do sulco ultra-largo da descarga da microplaqueta pode facilmente deixar a área de processamento através da correia líquida nivelada da microplaqueta para evitar o corte de alta temperatura que afeta a precisão de processamento.

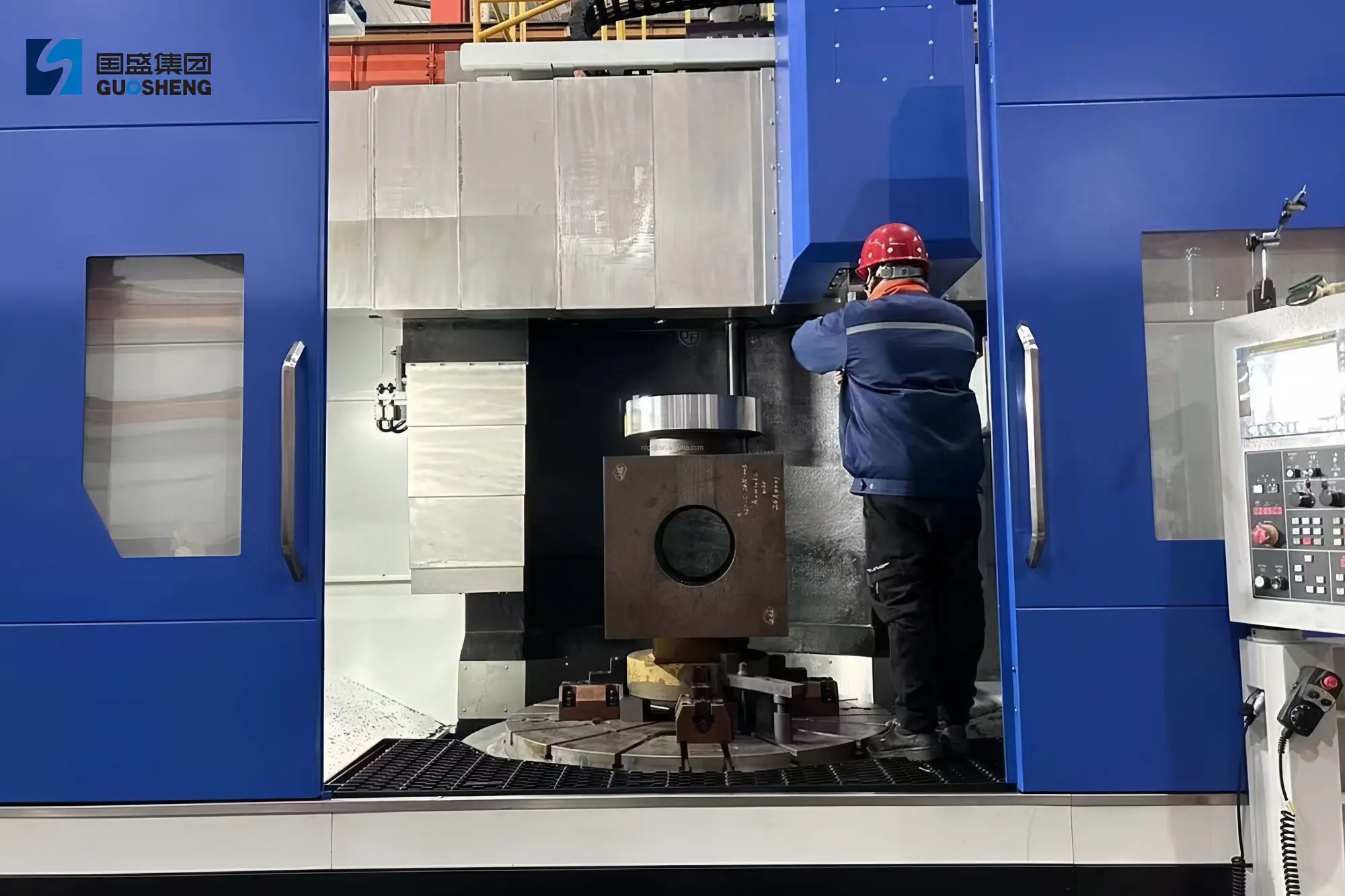

Detalhes do produto mostram

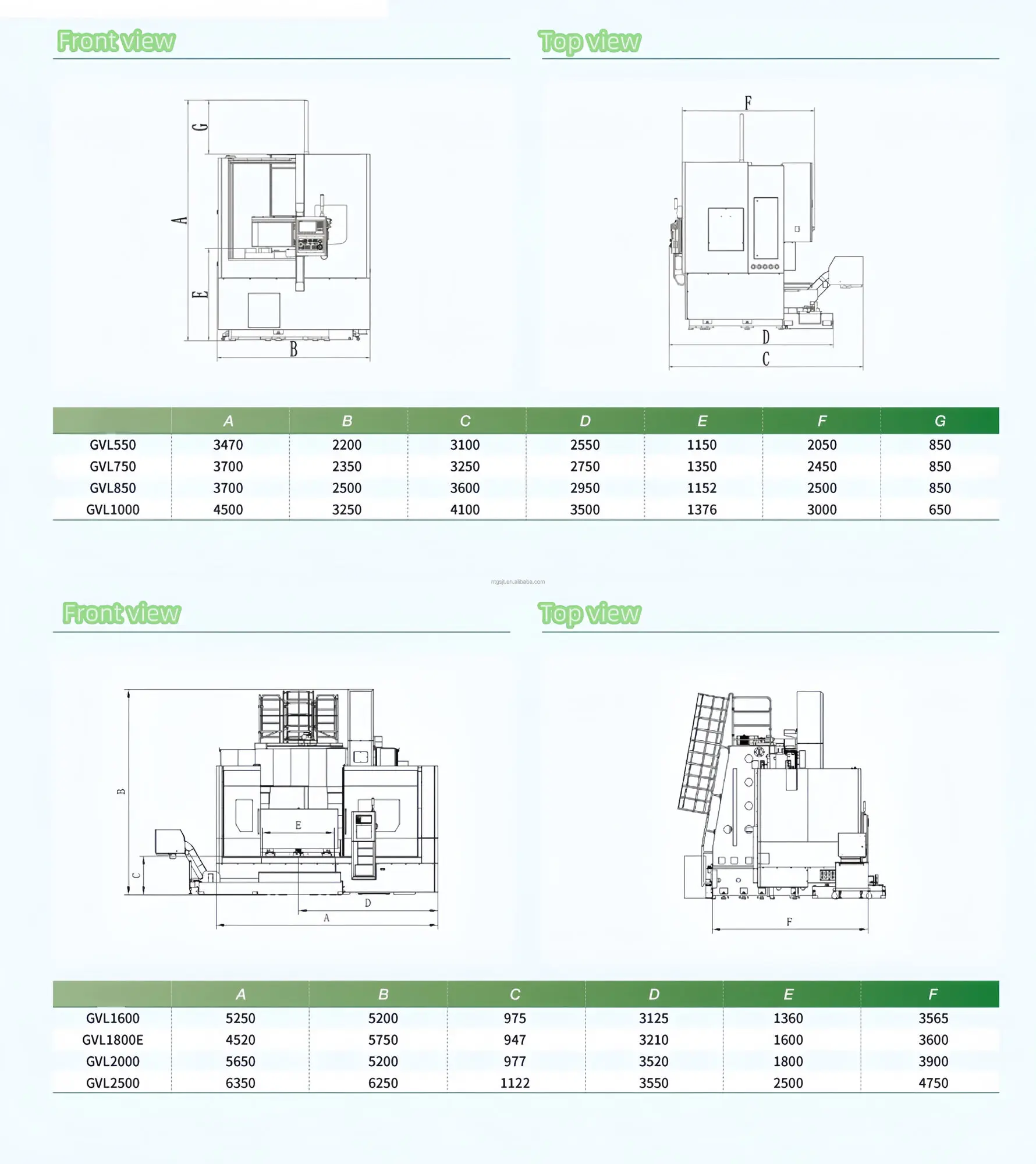

Desenho De Dimensões Totais

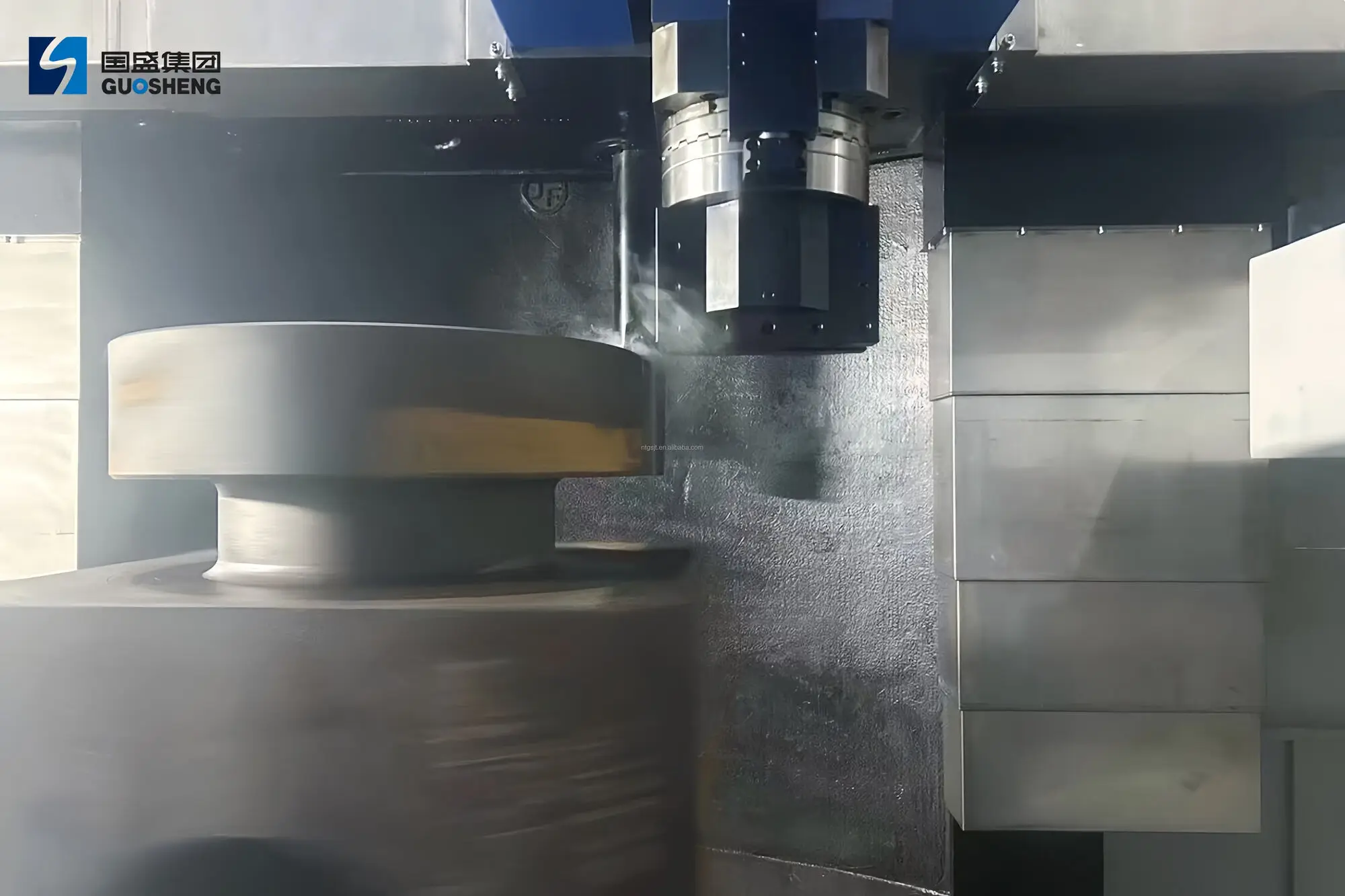

Capacidade do processamento

Produtos similares

Perfil de empresa

Equipamento Processamento Avançado

1. Japão Okuma pórtico 5-Face usinagem centro

2. Centro de usinagem MITSUBISHl cinco faces

3. Suíça Bystronic corte a laser máquina

4. Suíça GEMA pintura linha

6. Alemão TRUMPF laser corte máquina

Capacidade Técnica

Lean Gestão On-site

Clientes Visting

Atividade Exposição

Guosheng Group participou da CCMT China CNC Machine Tool Exhibition, CIMT China lnternational Machine Tool Exhibition.Germany e outras exposições internacionais de máquinas-ferramenta por muitos anos.
