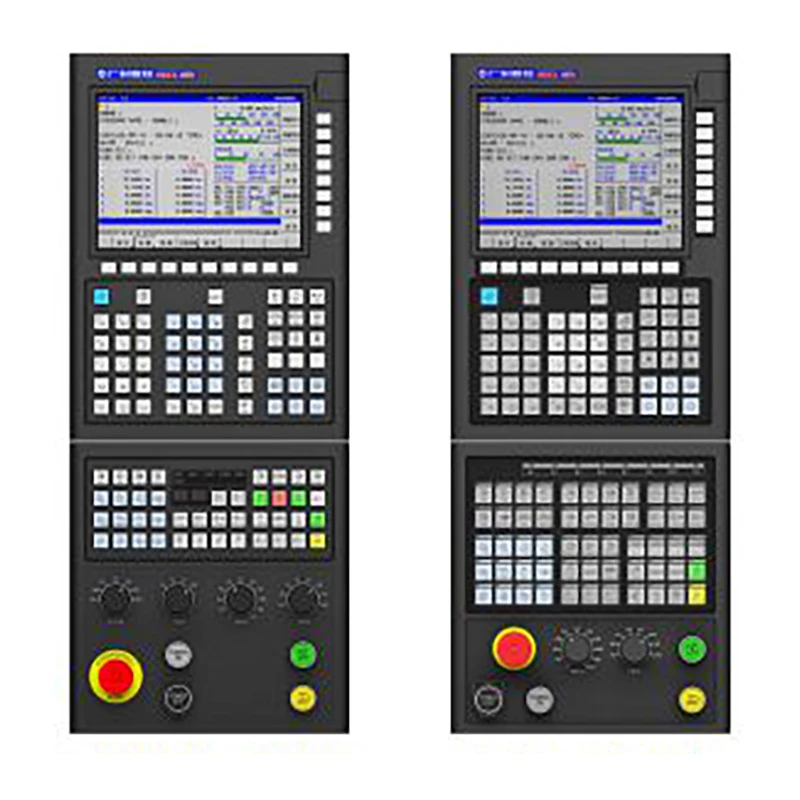

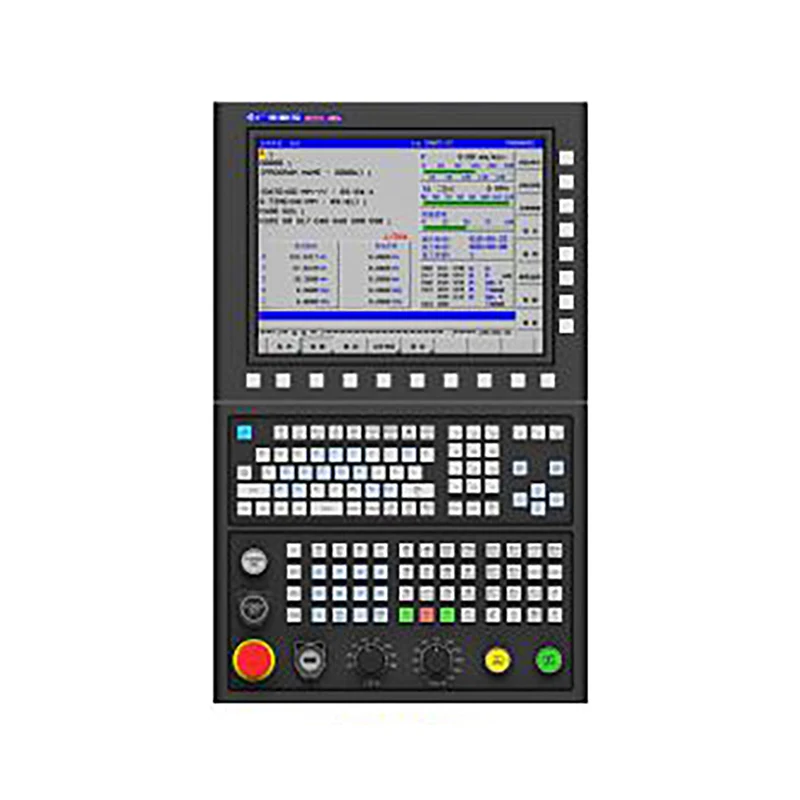

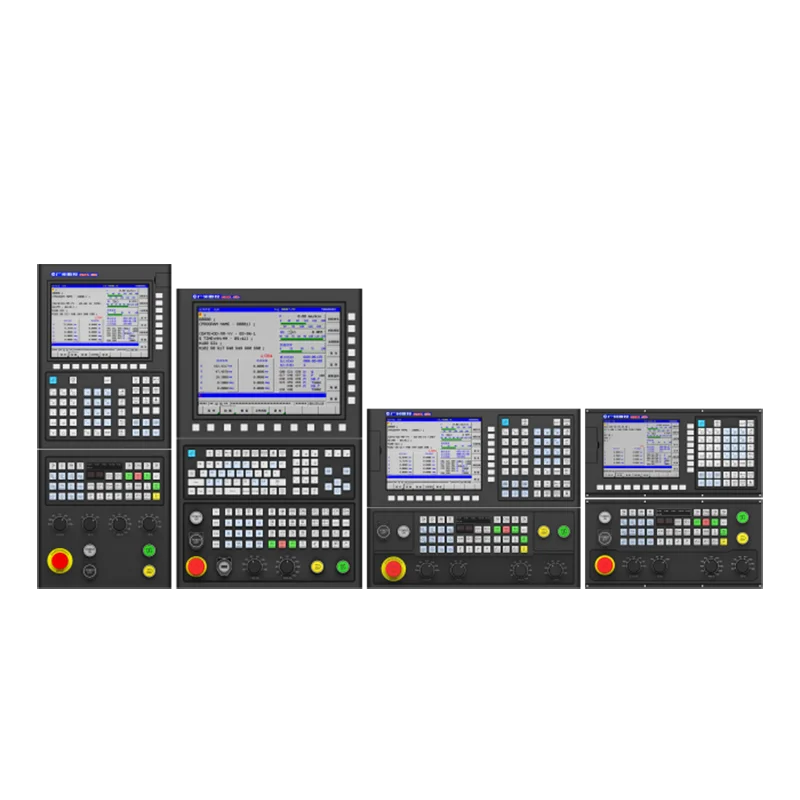

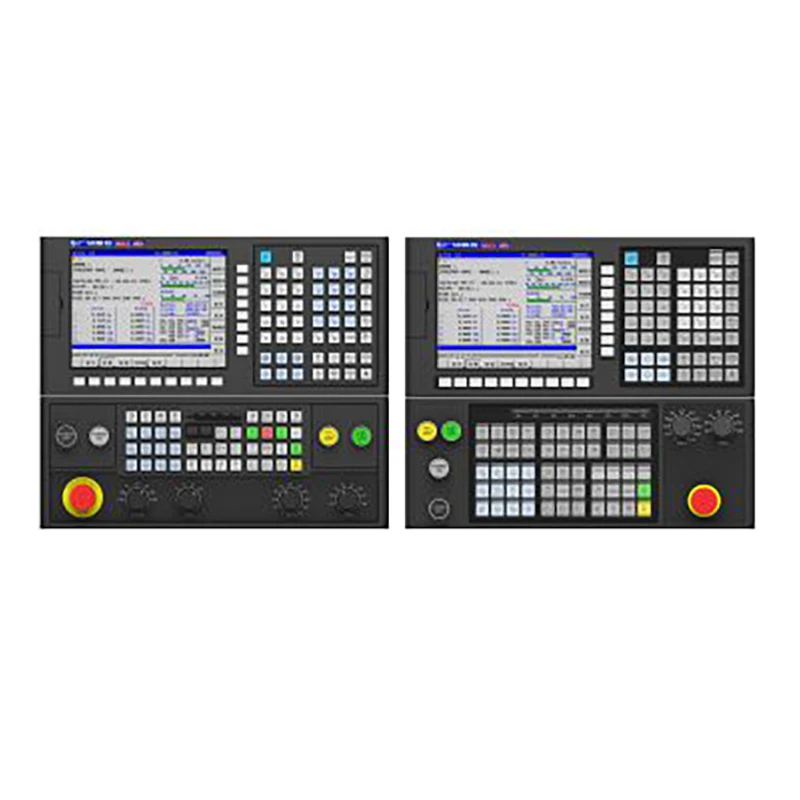

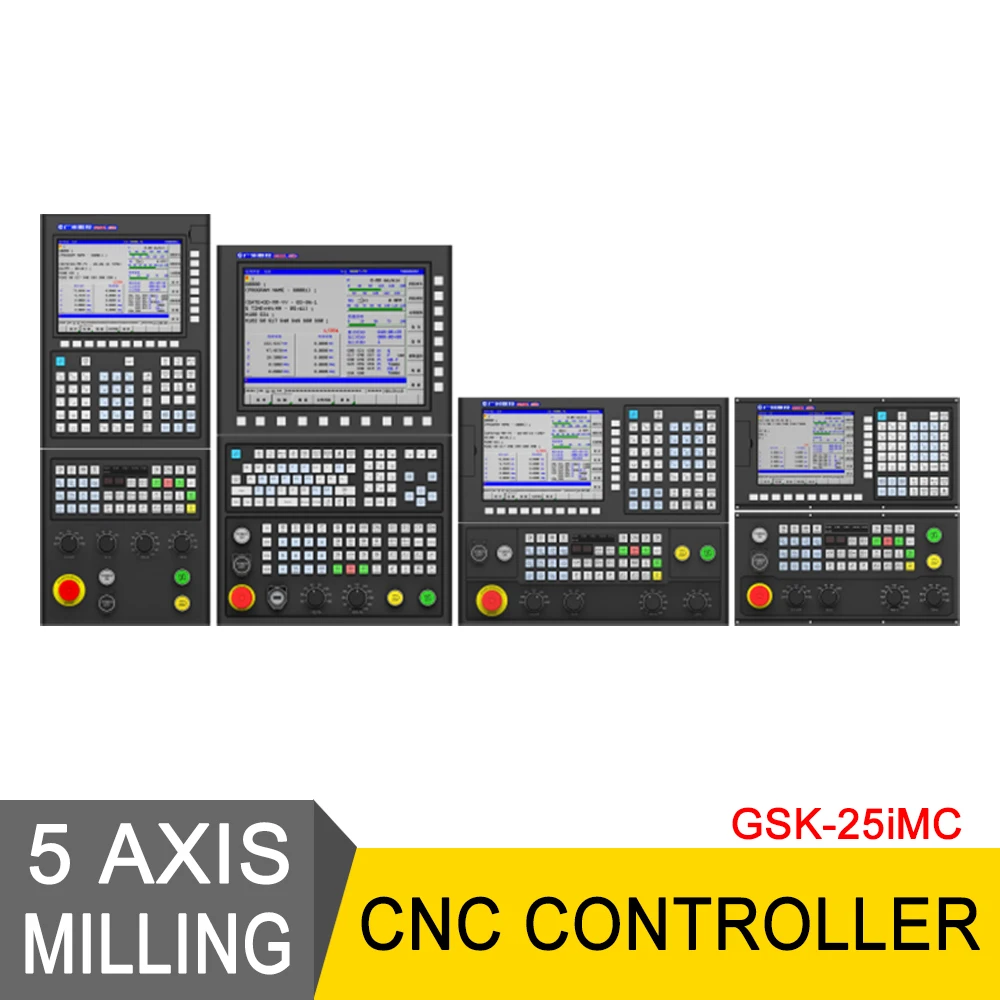

Função de controle da linha central

Número máximo de eixos de comando

8 eixos de alimentação mais 2 eixos servo

Número de eixos de ligação

Ligação de 4 eixos linligação de 5 eixos

Número da linha central de controle do plc

Até 8 machados.

Controle síncrono do eixo da alimentação

Até 4 machados

Dispositivo de detecção de posição

Codificador de pulso (tipo absoluto), régua de grade (tipo absoluto)

Velocidade máxima da alimentação

Velocidade máxima da alimentação 200 m/min

Aceleração automática e desaceleração

Controle de aceleração, desaceleração e aceleração da linha reta e s-curva antes da interpolação

Usinagem de alta velocidade e alta precisão

G05 segmento pequeno de alta velocidade que olha para a frente, suavização da trajetória, olhar para a frente e leitura pré até 1000 segmento

Unidade de instrução mínima

Unidade de instrução mínima IS-B

0.001mm

0.0001 polegada

0.001 °.

Unidade de instrução mínima IS-C

0.0001mm

0.00001 polegada

0.0001 °.

Unidade de detecção mínima

Unidade de instrução mínima IS-B

0.001mm

0.0001 polegada

0.001 °.

Unidade de instrução mínima IS-C

0.0001mm

0.00001 polegada

0.0001 °.

Função de controle de cinco eixos

Função de rtcp

Controle do ponto do centro da ferramenta g43 quatro

Usinagem de superfície inclinada

Cinco eixos de posicionamento (3 + 2) usinagem g68 dois

Alimentação manual de cinco eixos

Alimentação manual da linha central da ferramenta, direção do ângulo direito da linha central da ferramenta e sentido de rotação do ponto central da ferramenta

Função de programação

Formato do programa

Padrão de instrução iso, nome do programa: 0 + 4 dígitos, número de segmento n + 5 dígitos, g + 3 dígitos, valor de coordenadas | p 4 4 dígitos Após as primeiras 6 casas decimais, s + 5 dígitos, t + 3 dígitos, m + 3 dígitos, f + 4 dígitos após as primeiras 6 decimais Lugares lugares onde

Função de interpolação

Posicionamento, interpolação linear, interpolação de arco, interpolação espiral, interpolação cilíndrica, coordenadas polares, interpolação de spline

Sistema de coordenadas da peça de trabalho

48 grupos do sistema de coordenadas básico g52 gg59 e do sistema de coordenadas alargado adicional (g54.1)

Compensação da ferramenta

Função de compensação de ferramenta c, 400 grupos de compensação de ferramenta

Função de programação

Há mais de 100g instruções no total, incluindo 12 ciclos fixos comuns, 19 ciclos fixos especiais e ciclos compostos, fresagem de rosto, rotação do sistema de coordenadas, dimensionamento, espelhamento, medição automática do comprimento da ferramenta, controle de ponto de centro de ferramenta, instruções de usinagem de superfície inclinada. O nível de chamada da subrotina é 4, e programa macro do usuário da classe b

Armazenamento do programa

A capacidade de armazenamento do programa é mais de 4g, e o número de armazenamento do programa é 400

Função do ponto de referência

G27 voltar à inspeção do ponto de referência; g28 retornar ao ponto de referência;
G29 retorna do ponto de referência; g30 retorna aos pontos de referência 2, 3 e 4

Função de pular

G31 pular a função para a medida da ferramenta e do workpiece

Função de controle programável

Limite de viagem programável (g22, g23), entrada de dados programáveis (g10)

Função de operação e função de exibição

Seleção do modo de operação

Automático, md, editar, manual, pulso de mão, retorno zero, dnc

Operação do interruptor

Única seção, pular seção, travamento da máquina-ferramenta, travamento da função auxiliar, parada seletiva, operação ociosa, reinício, parada de emergência, liberação do overtravel, começo do ciclo, preensão da alimentação, alimentação contínua manual, alimentação da única etapa, alimentação rápida, fallback de batida rígido, ampliação do eixo, ampliação da alimentação, ampliação rápida

Configuração de operação

Entrada da medida da compensação do comprimento da ferramenta, entrada deslocada da medida da peça de trabalho, ajuda do ajuste do parâmetro, ajuste servo do parâmetro

Operação do programa

Novo, editar, excluir, renomear, pesquisa, copiar, copiar, colar, ler dentro, transferir para fora, edição de fundo, simulação gráfica dinâmica

Função de ajuda

Explicação da informação do alarme, descrição da operação, descrição do parâmetro, descrição da instrução macro, descrição da instrução do código g, descrição do endereço do plc, calculadora

Exibição de exibição

15 polegadas, 10.4 polegadas e 8.4 polegada display lcd, chinês e inglês, exibição de status, gráficos dinâmicos, relógio, tempo de processamento, tempo de execução, Número de peças processadas, informações modais, velocidade real, ferragem e versão de software, diagrama de escada, informações de alarme, informações de diagnóstico, histórico de alarme e histórico de operação Exibição de exibição

Função auxiliar: função auxiliar

Função de m

M3 código de dígitos, multi m instrução de código, m código chamando programa macro e sub-rotina.

Função de t

T3 dígito, gerenciamento de vida da ferramenta

Função de s

Eixo digital, saída análoga da tensão da relação analog 10 do eixo, designação da velocidade do eixo do dígito s5, orientação do eixo do multi controle do eixo, m-tipo e deslocamento do t-tipo, batida de flutuação, batida rígida, ampliação do eixo e detecção de flutuação de velocidade do eixo

Função de compensação de precisão

Compensação de diferença reversa

Alimentação rápida e alimentação de corte são compensados separadamente

Compensação de pitch

Interpolação de uma maneira e de duas vias pitch compensação de erro

Comunicação e funções de interface de entrada/saída de dados

Função da relação de dados

Ethernet traseiro e relação dianteira do sb do sb, através de que a transmissão de dados, o dnc e as funções da rede podem ser realizadas entrada/saída de dados

Entrada/saída de dados

Parâmetros do programa, nc, valor da compensação, valor deslocado, valor variável macro, programa do plc e parâmetros do plc são entrada e saída através da relação de dados, e podem ser dnc através de ethernet e interface usb

Função de rede

Comunicação ethernet, rede dnc, monitoramento remoto, diagnóstico remoto e manutenção remota

Interface de i/o

IOR-04T tipo de terminal i/o di/do: 48/32

IOR-44T tipo terminal i/o di/do: 48/32 ao: 4 vias, 0 10 10v

IOR-21F cabo liso plug-in i/o di/o: 24/16 ao: 2, 0 10 10v

IOR-44F cabo liso plug-in analógico i/o di/do: 48/32 ao: 4,, 0 10 10v

Pontos de extensão máximos di/o: 1024 pontos/1024 pontos

Interface de movimentação servo

Relação do ônibus dos ethernet do gsk-link

Interface de loop fechado completo

É apropriado para heidenham régua de grade absoluta e codificador de ângulo, adaptação de protocolo endat2 2, régua de grade incremental, codificador de ângulo, sinal de onda quadrada ttl
