Descrição do produto
GOLDCNCTem um sistema de produção centro de usinagem bem desenvolvido para atender várias demandas de processamento:
Centro Usinagem Vertical Série VMC;
HMC Série Horizontal Usinagem Centro;
GMC Series Gantry Usinagem Centro;
Série UMC Totalmente 5 eixos Centro de Usinagem;
Série UMC Totalmente 5 eixos Centro de Usinagem;
Especificação
|
Especificações
|

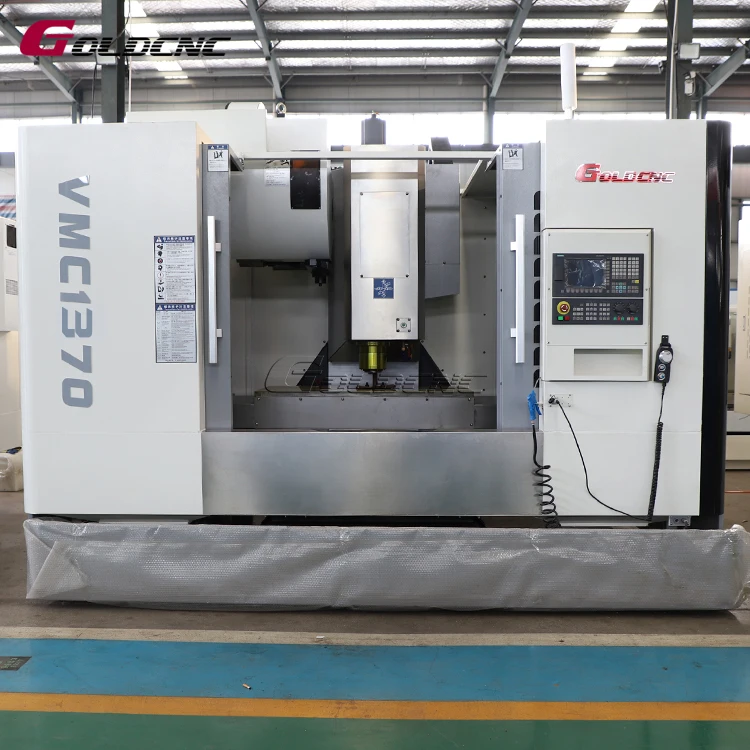

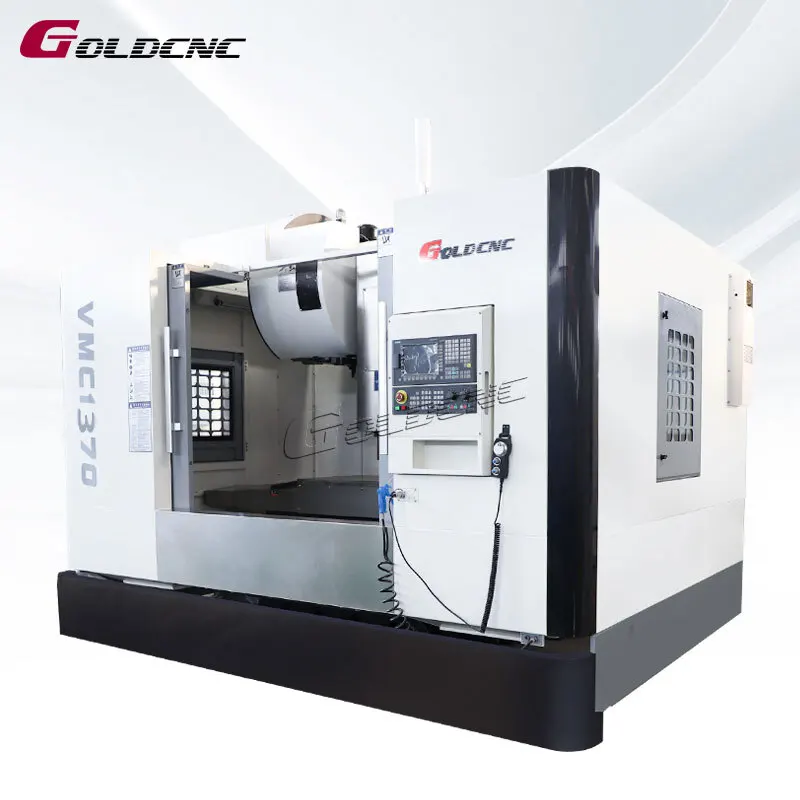

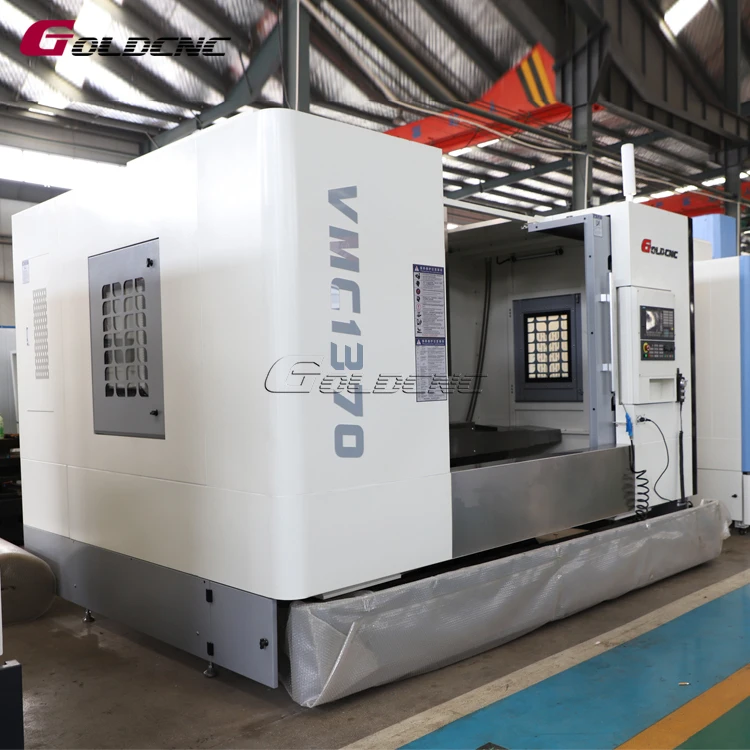

VMC1160
|
VMC1270
|
VMC1370
|
VMC1580
|
|
Eixo X
|
1100 milímetros
|
1200 milímetros
|
1300 milímetros
|
1500 milímetros
|
|
Eixo Y
|
600 milímetros
|
700 milímetros
|
700 milímetros
|
800 milímetros
|
|
Eixo Z
|
700 milímetros
|
700 milímetros
|
700 milímetros
|
700 milímetros
|
|
Face final do eixo para bancada
|
120 a 720mm
|
120 a 720mm
|
100 a 800mm
|
155 a 855mm
|
|
Centro do eixo para coluna guia ferroviário
|
667 milímetros
|
797 milímetros
|
797 milímetros
|
830 milímetros
|
|
Movimento rápido do eixo X
|
24 m/min
|
24 m/min
|
18 m/min
|
12 m/min
|
|
Movimento rápido do eixo Y
|
24 m/min
|
24 m/min
|
18 m/min
|
12 m/min
|
|
Movimento rápido do eixo Z
|
16 m/min
|
24 m/min
|
15 m/min
|
15 m/min
|
|
Cortar alimentos
|
1-10 m/min
|
1-10 m/min
|
2,5-5000 mm/min
|
1-10 m/min
|
|
Três eixo servo motor torque
|
25 N.m
|
25 N.m
|
25NM
|
22NM
|
|

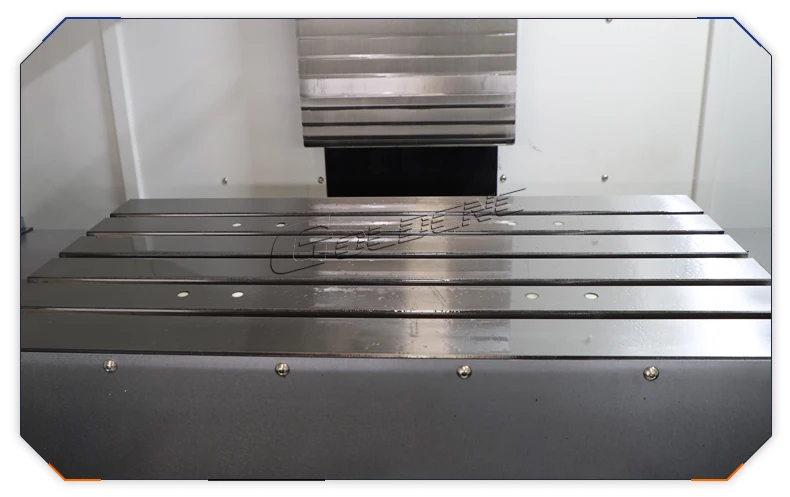

Área do quadro
|
1200 × 600 milímetros
|
1300 × 700 milímetros
|
1400x 700mm
|
1600 × 800 milímetros
|
|
Rolamento tabela
|
800 quilogramas
|
900 quilogramas
|
900 quilogramas
|
1000 quilogramas
|
|
T-sulco
|
5-18 × 100 milímetros
|
5 × 18 × 100 milímetros
|
5 × 18-115mm
|
5 × 22 × 135 milímetros
|
|
Velocidade do fuso
|
8000 rpm
|
8000 rpm
|
8000rpm
|
8000 rpm
|
|
Furo do atarraxamento do eixo
|
BT40
|
BT40
|
BT50
|
BT50
|
|
Potência do motor principal
|
11kw
|
11KW
|
12/15kw
|
12/15kw
|
|
Posicionando a precisão (padrão JIS)
|
± 0,005/300 milímetros
|
± 0,005/300 milímetros
|
± 0,012mm
|
± 0,01/300 milímetros
|
|
Repita a precisão do posicionamento (padrão JIS)
|
±0.003
|
± 0,003mm
|
± 0,005mm
|
± 0,008mm
|
|
Dimensão global
|
3050 × 2300 × 2500 milímetros
|
3300 × 2700 × 2600 milímetros
|
3400x2750x2700mm
|
4050 × 2850 × 3800 milímetros
|
|
Peso (quilograma)
|
6300
|
7300
|
9800
|
11000
|

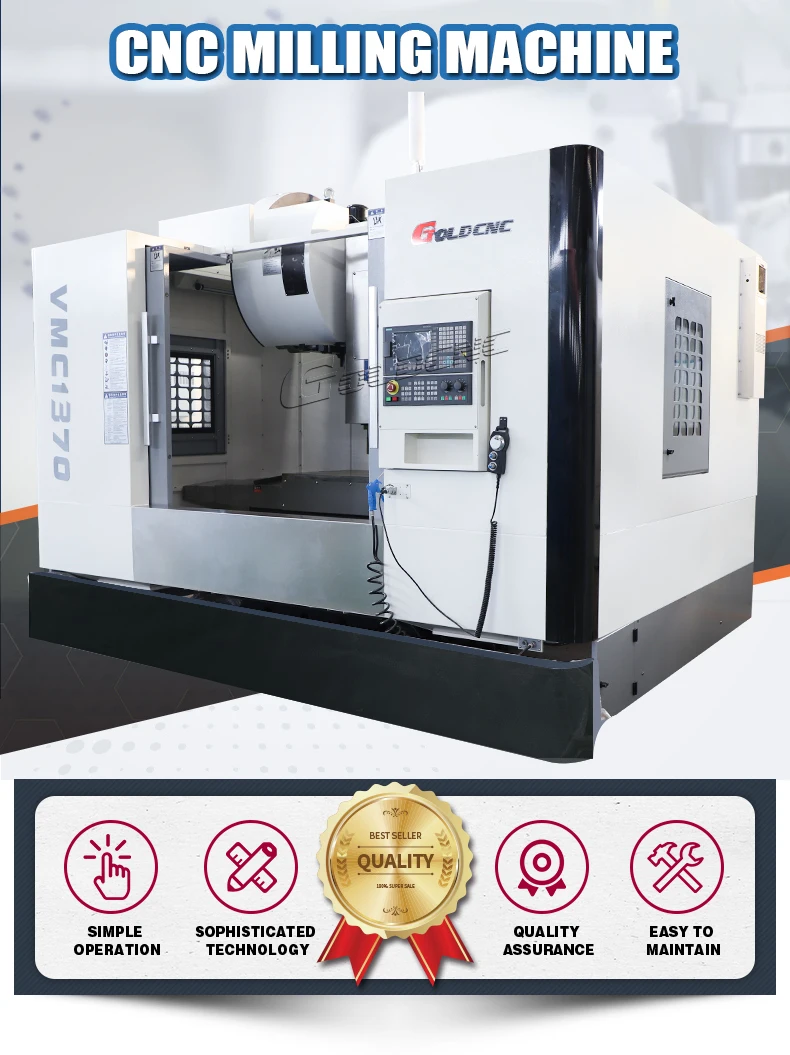

Série VMC Usinagem Vertical CenteCaracterísticas:
◆ Alta precisão, alta rigidez e fuso de alta precisão; ◆ acionamento do motor servo; ◆ fuso tipo correia tem forte rigidez e confiabilidade; ◆ alta velocidade, alta eficiência, alta precisão, eixo de conexão direta, baixo ruído e baixa vibração; ◆ Atender plenamente às necessidades dos usuários.
O centro de usinagem vertical CNC da série VMC é circuito semi fechado de controle servo de eixo x, y e Z, com estrutura compacta e razoável e dimensões gerais, e o eixo principal é acionado por servo motor.
Imagens detalhadas

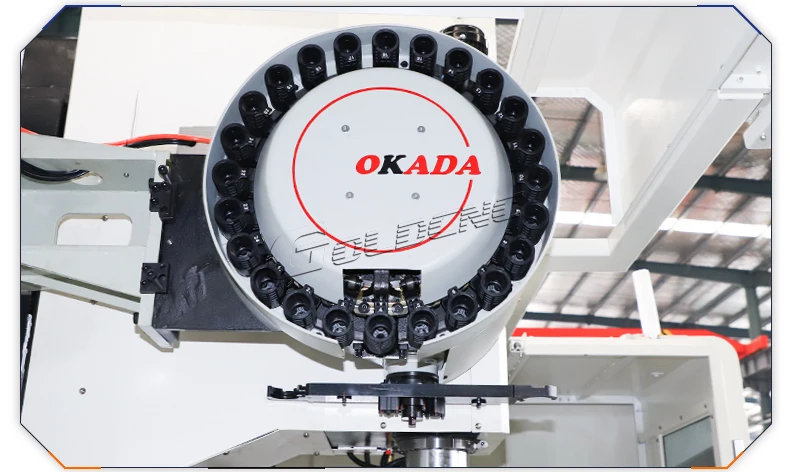

◆ATC (Auto Tools Change) para troca automática de ferramentas
◆ O compartimento de ferramentas pode instalar ferramentas 24/30/40/60, concluir vários processos ao mesmo tempo para aumentar a eficiência da produção.
◆ Ferro fundido resistente ao desgaste, trilho de guia endurecido áudio.

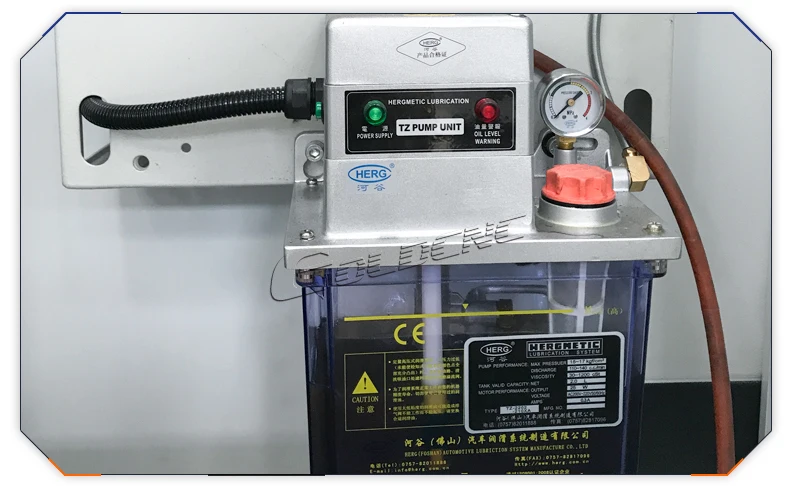

Lubrificação automática
◆Adota o projeto da separação da óleo-água, que pode eficazmente separar o óleo lubrificante e o fluido do corte;
O dispositivo automático ◆Centralized da lubrificação, sincronismo e lubrificação intermitente automática quantitativa, trabalho estável e seguro.
Melhorar a eficiência do processamento.
|
CONFIGURAÇÃO PADRÃO
|
||
|

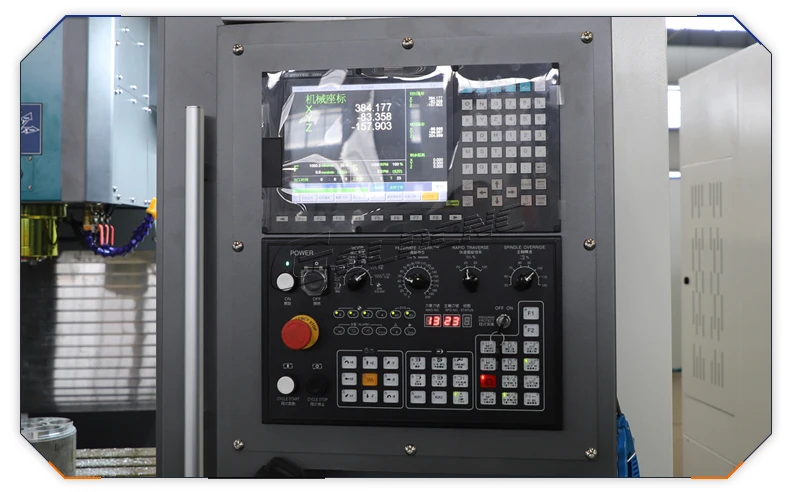

Sistema FANUC 0i-MF
|
· Tapping rígido
|
|
|
· Totalmente fechado tampa exterior chapa metálica
|
||
|
· BT40-24T disco tipo ferramenta revista
|
· Unidade do eixo do tipo BT40-8000rpm belt
|
|
|
· Volante separado
|
· Luz de advertência de três cores
|
|
|
· Máquina ferramenta iluminação trabalho luzes
|
· Spindle ar cortina dustproof sistema
|
|
|
· Dispositivo automático programável do sopro
|
· Máquina limpeza pistola a ar
|
|
|
· Chipping sistema fluido
|
· Sistema centralizado do lubrificação do deslocamento positivo
|
|
|
· Trocador elétrico do calor do armário
|
· Dispositivo de desligamento para abrir a porta do armário elétrico
|
|
|
· Fundação pad e ajuste do parafuso
|
· Arquivo técnico aleatório
|
|
|
CONFIGURAÇÃO OPCIONAL
|
||
|
· · Sistema KND 2000MFi
|
· Sistema Mitsubishi M80B
|
|
|
· Sistema GSK 25i
|
· Sistema Syntec 22MA
|
|
|
· Unidade do eixo do tipo BT40-10000rpm belt
|
· Unidade do eixo acionamento direto BT40-12000rpm
|
|
|
· Anel do eixo montado água spray
|
· BT40-16/20T chapéu tipo ferramenta revista
|
|
|
· Máquina limpeza água arma
|
· Chassis lavagem dispositivo resíduos
|
|
|
· Spiral chip remoção dispositivo
|
· Cadeia chip remoção dispositivo
|
|
|
· Spindle centro água tomada sistema (CTS)
|
||
|
· Ferramenta automática comprimento medição dispositivo
|
· Workpiece medição sistema
|
|
Centro Usinagem GOLDCNCEstrutura principal:
◆ As fundições da estrutura principal são feitas de ferro fundido Meehanna de alta qualidade, com organização estável e permanentquality
Garantia;
A base e a coluna Ultra-largas do ◆ são estruturas do tipo caixa, a sela são alargadas e alongadas, o projeto completo resistente do apoio, e a estrutura é contínua, que pode garantir a capacidade de carga pesada durante o processamento;
A estrutura ◆Strengtened dos tendões e dos ossos na cabeça do eixo, a relação do comprimento do contato entre a cabeça do eixo e a coluna é apropriada, fornecendo o apoio estável para o eixo;
Garantia;
A base e a coluna Ultra-largas do ◆ são estruturas do tipo caixa, a sela são alargadas e alongadas, o projeto completo resistente do apoio, e a estrutura é contínua, que pode garantir a capacidade de carga pesada durante o processamento;
A estrutura ◆Strengtened dos tendões e dos ossos na cabeça do eixo, a relação do comprimento do contato entre a cabeça do eixo e a coluna é apropriada, fornecendo o apoio estável para o eixo;
Demonstração de um local
Centro usinagem VMC
Mais Centro Usinagem

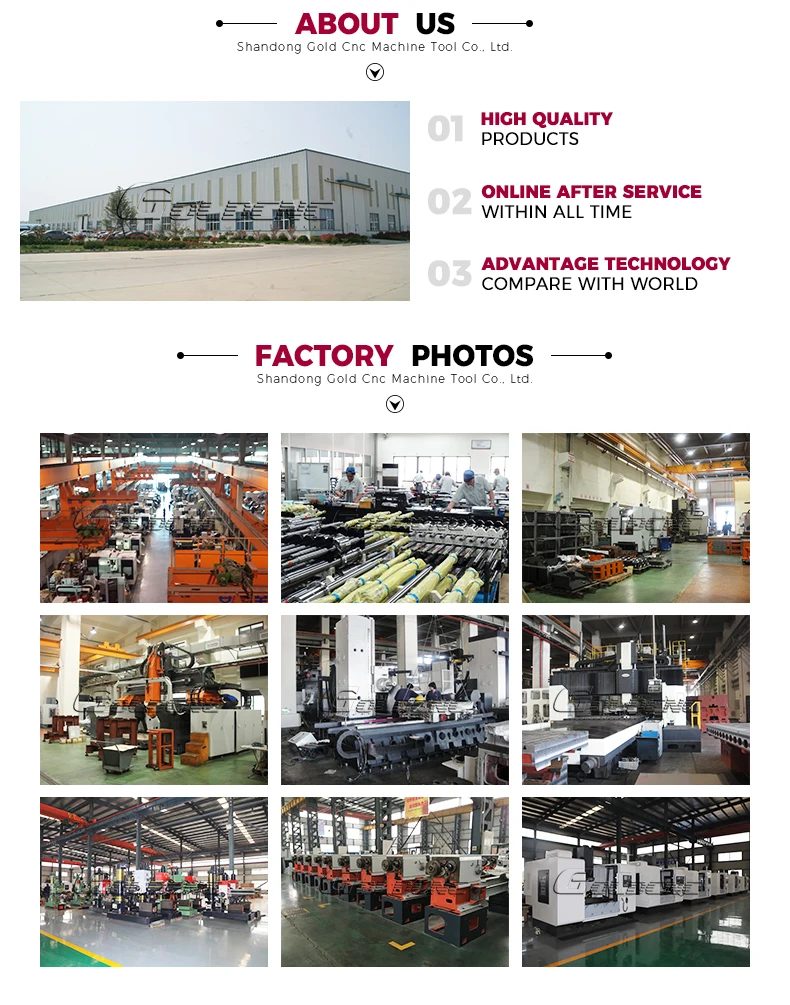

Perfil de empresa
RV
Fundada em 1988,Shandong OURO CNC Machine Tool Co., Ltd., Fabricante de máquinas-ferramenta com mais de 30 anos de experiência Como a Argentina, Peru, Brasil, Chile e Colômbia.Congratulamo-nos também com O E M e O D M ordens. Seja selecionando um produto atual do nosso catálogo ou buscando assistência de engenharia para sua aplicação, você pode conversar com nosso centro de atendimento ao cliente sobre seus requisitos de fornecimento.
Embalagem & transporte
Nossos serviços
Se Incluir o Mail:
Consulte por favor o serviço ao cliente para detalhes sobre o frete.
Sobre Colocar uma Ordem:
O vendedor profissional irá responder às suas perguntas em detalhes e sinta-se livre para perguntar se você tiver alguma dúvida.
Sobre o transporte:
O veículo deve ser entregue no local especificado no contrato, e o prazo de entrega específico deve estar sujeito ao acordo de ambas as partes.
Sobre a inspeção:
Abra por favor a caixa e inspecione os bens no local após ter recebido os bens. Se houver algum dano ou outros problemas, entre em contato conosco o mais rápido possível.
FAQ
1. Qual é o posicionamento da sua empresa?
2. Que é sua fundação da fabricação?
3. Como você faz a qualidade controla?
4. Que são seus processos específicos do produto?
Nossa cama de máquina-ferramenta, sela, mesa, coluna, cabeçote e outras peças fundidas principais são feitas de ferro fundido e areia de resina, e processado com os processos múltiplos do envelhecimento para fazer a máquina-ferramenta extremamente rígida e estável. O trilho-guia da máquina-ferramenta adota um trilho-guia deslizante retangular, e a superfície do guia é submetida a tratamento de endurecimento de alta frequência e é moída por uma retificadora de trilho-guia. Tem boa precisão retenção. O trilho de guia é anexado com folha antidesgaste, que possui pequeno coeficiente de atrito e forte capacidade de carga.
5. Que é sua vantagem do mercado?
Nós fornecemos não só máquinas-ferramentas, mas soluções one-stop para máquinas-ferramentas.
6. Você tem o serviço pós-venda, e como fazê-lo?
7. Qual é a garantia comercial?
Quando você olha nosso Web site do alibaba, você verá a segurança de comércio, sua finalidade é deixar cada confiança do comprador, ele pode
Proteger seu pagamento, garantir que os fornecedores cumpram seu compromisso com a data de envio e a qualidade dos produtos (conforme indicado na ordem de compra). Se o fornecedor encontrar uma violação destas obrigações contratuais, a alibaba irá indemnizá-lo em 100% da sua garantia comercial. Por conseguinte, considero que através das garantias comerciais, Você terá a maior confiança para cooperar connosco. Nossa empresa tem US $300000 limite de garantia comercial, pode garantir seus interesses.
8. Seus produtos apoiam a garantia comercial?
Sim, todos os nossos produtos são suportados.
2. Que é sua fundação da fabricação?
3. Como você faz a qualidade controla?
4. Que são seus processos específicos do produto?
Nossa cama de máquina-ferramenta, sela, mesa, coluna, cabeçote e outras peças fundidas principais são feitas de ferro fundido e areia de resina, e processado com os processos múltiplos do envelhecimento para fazer a máquina-ferramenta extremamente rígida e estável. O trilho-guia da máquina-ferramenta adota um trilho-guia deslizante retangular, e a superfície do guia é submetida a tratamento de endurecimento de alta frequência e é moída por uma retificadora de trilho-guia. Tem boa precisão retenção. O trilho de guia é anexado com folha antidesgaste, que possui pequeno coeficiente de atrito e forte capacidade de carga.
5. Que é sua vantagem do mercado?
Nós fornecemos não só máquinas-ferramentas, mas soluções one-stop para máquinas-ferramentas.
6. Você tem o serviço pós-venda, e como fazê-lo?
7. Qual é a garantia comercial?
Quando você olha nosso Web site do alibaba, você verá a segurança de comércio, sua finalidade é deixar cada confiança do comprador, ele pode
Proteger seu pagamento, garantir que os fornecedores cumpram seu compromisso com a data de envio e a qualidade dos produtos (conforme indicado na ordem de compra). Se o fornecedor encontrar uma violação destas obrigações contratuais, a alibaba irá indemnizá-lo em 100% da sua garantia comercial. Por conseguinte, considero que através das garantias comerciais, Você terá a maior confiança para cooperar connosco. Nossa empresa tem US $300000 limite de garantia comercial, pode garantir seus interesses.
8. Seus produtos apoiam a garantia comercial?
Sim, todos os nossos produtos são suportados.
