ICL8038 Função Gerador Módulo DIY Kit Signal Generator Triangle Square Output Display Frequência Amplitude Sintetizador
Característica:
Com excelente desempenho ASIC chip função gerador ICL8038, adicionar uma pequena quantidade de componentes resistivos e capacitivos, pode produzir seno, triângulo e onda quadrada, e a frequência do sinal, ciclo de trabalho, distorção ajustável onda senoidal.
Nota:
Requer uma certa habilidade DIY, você precisa soldar o kit sozinho
Descrição:
Modelo: ICL8038
Entrada 12V DC
Faixa de frequência 50-5KHz
Tamanho: 6cm * 4,5 cm * 0,2 cm
Peso: 26g
ICL8038 pin funções:
1 pé, 12 pés: onda senoidal ajustando terminal;
2 pés: onda senoidal saída;
3 pés: saída triangular;
4 pés, 5 pés: o ajuste da frequência e do ciclo do dever (ou a assimetria waveform);
6 pés: V +, a fonte de alimentação positiva;
7 pés: offset; 8 pés: frequência ajuste entrada terminal;
9 pés: onda quadrada output.
Este é um terminal de saída do coletor aberto, o trabalho deve levar um resistor de carga ao terminal de fonte de alimentação positiva correspondente do pino, para obter uma saída de onda quadrada compatível com TTL, a resistência da carga deve ser conectada à fonte de alimentação + 5V;
10 pés: terminal do capacitor do sincronismo;
11 pés: V-, terminal de alimentação negativa ou terra. Use fonte de alimentação positiva e negativa, 11 pés para a fonte negativa, a forma de onda de saída é simétrica em relação a 0V; use uma única fonte de alimentação positiva, 11 pés aterrada, a onda de saída é unipolar, tensão uniforme é + VCC / 2;
13 pés, 14 pés: pé vazio.

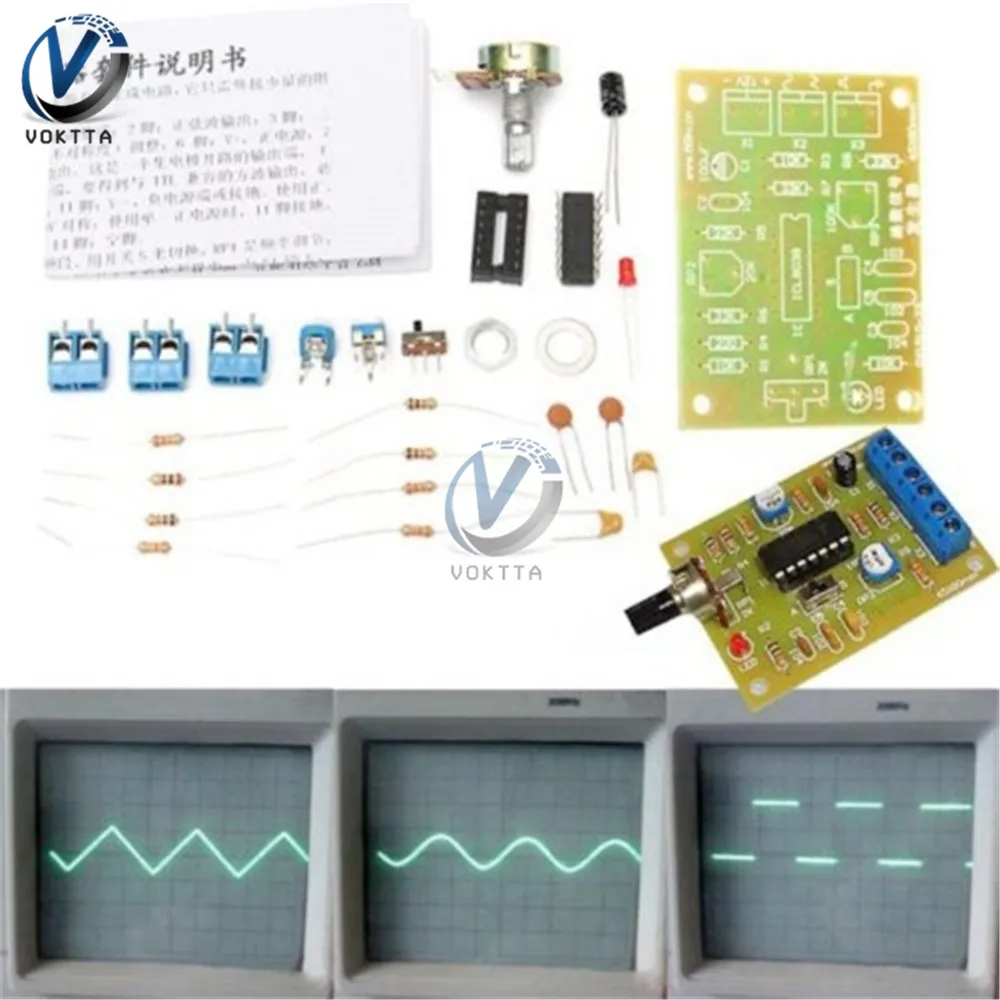

Os jogos são projetados para uma escala de frequência são 50-5KHz, duas faixas com um interruptor S ao interruptor, RP1 é o ajuste de frequência, RP2 é o ajuste do ciclo do dever, RP3 é uma onda senoidal distorção ajuste. Circuito usa 12V única fonte de alimentação, entrada do X1; X2, X3 é um lado de saída onda, você pode usar o osciloscópio para observar três formas de onda de saída.
Pacote incluído:

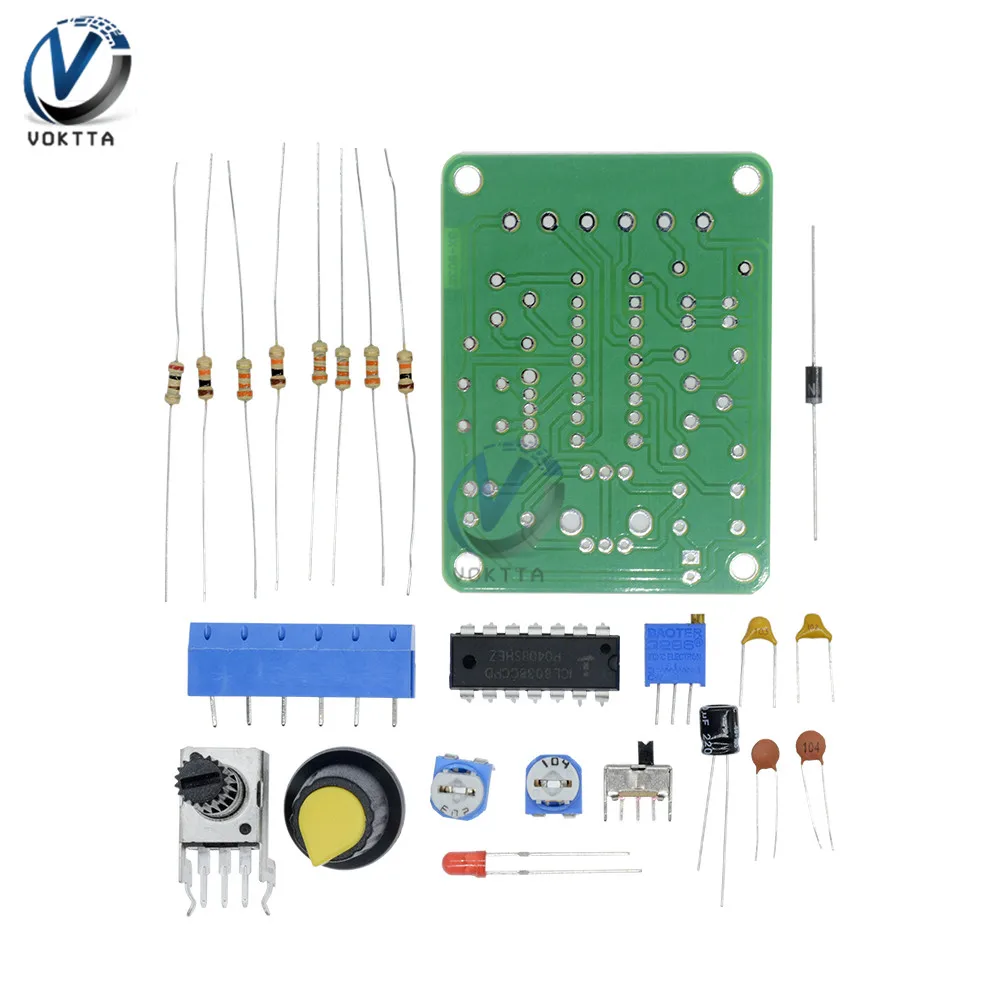

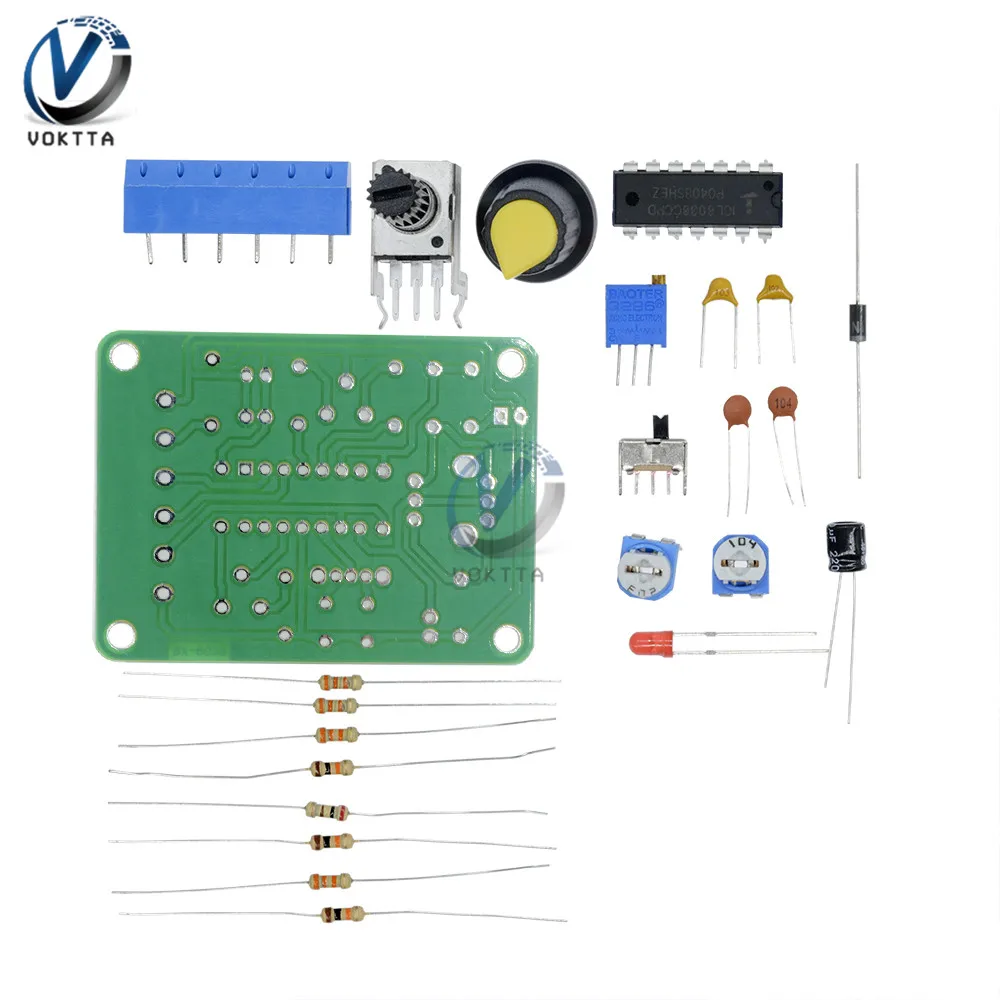

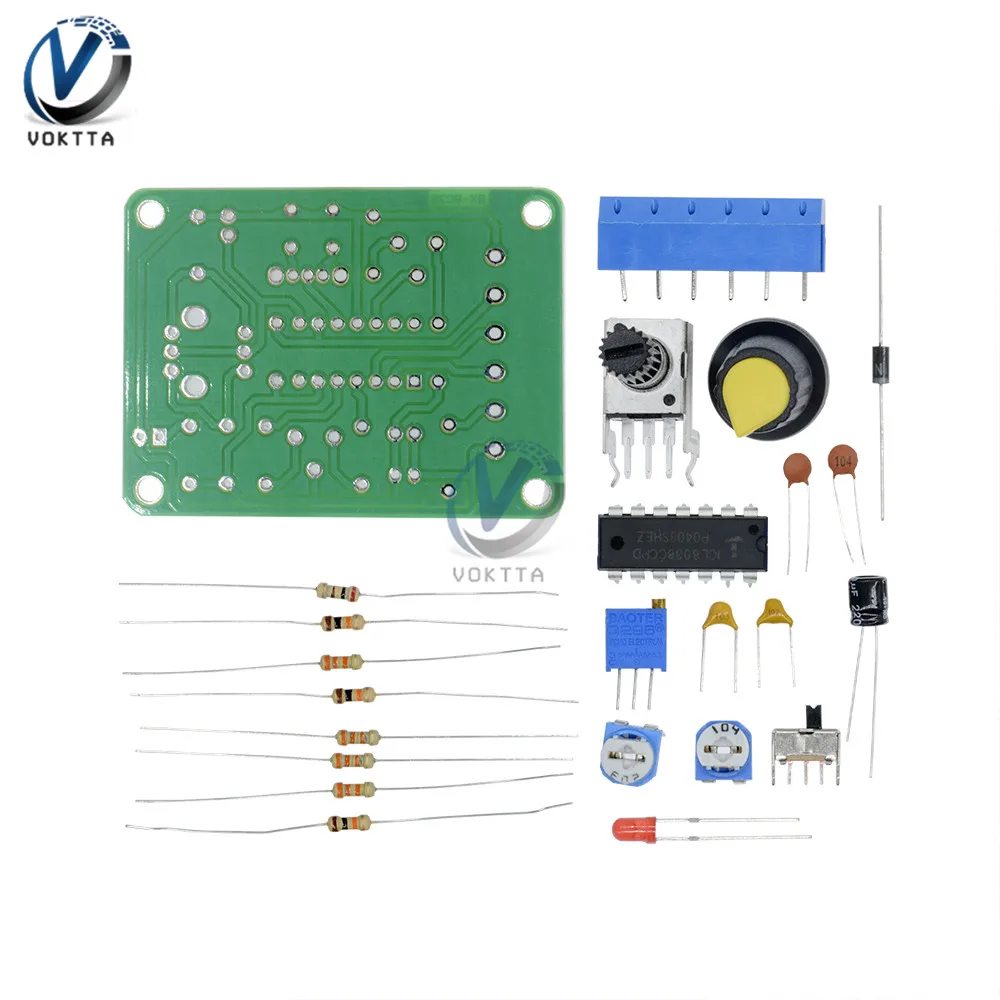

1 set função sinal gerador módulo e kit eletrônico
