- Produto Químico de Alta Preocupação: Nenhum
- Eletrônico: Não
- Suprimentos faça você mesmo: elétrico
- Origem: CN (Origem)
- type: VERTICAL
- range of spindle speed: 0 - 36000
- number of axes: 5
- no. of spindles: 5
- spindle taper: HSK-E32
- table travel (x) (mm): 250
- table travel (y) (mm): 250
- table travel (z) (mm): 250
- positioning accuracy: ±0.006
- repeatability (x/y/z) (mm): ±0.005
- place of origin: Guangdong, China
- model number: SPV200-5AXIS
- voltage: Three-phase AC, 380V/50Hz
- key selling points: 5-Axis Simultaneous Machining System (with RTCP Function)
- weight: 4000
- warranty: 1 Year
- max. table load(kg): 30 kg
- machinery test report: Provided
- video outgoing-inspection: Provided

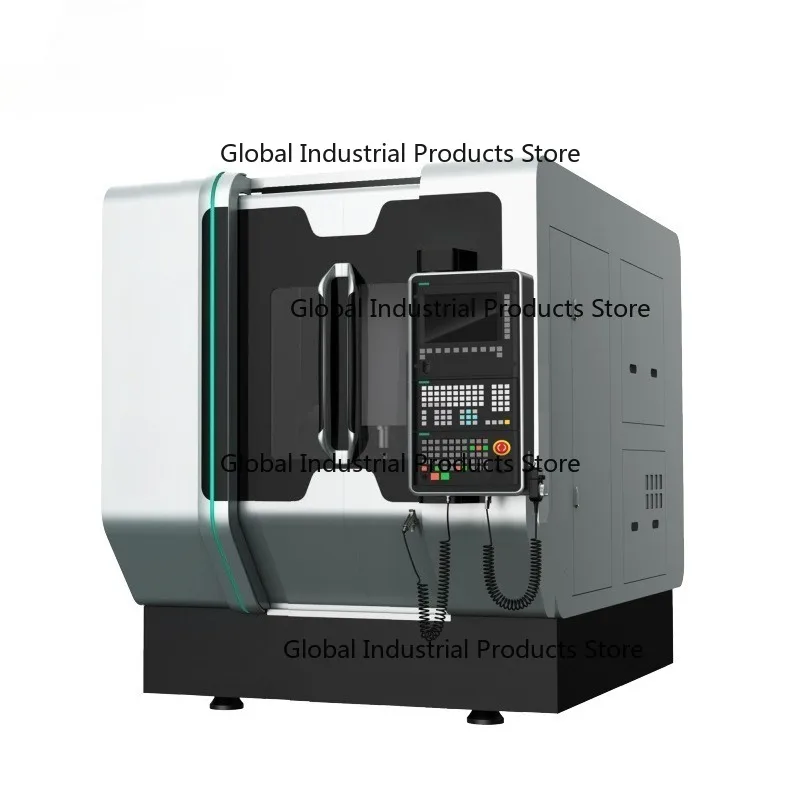

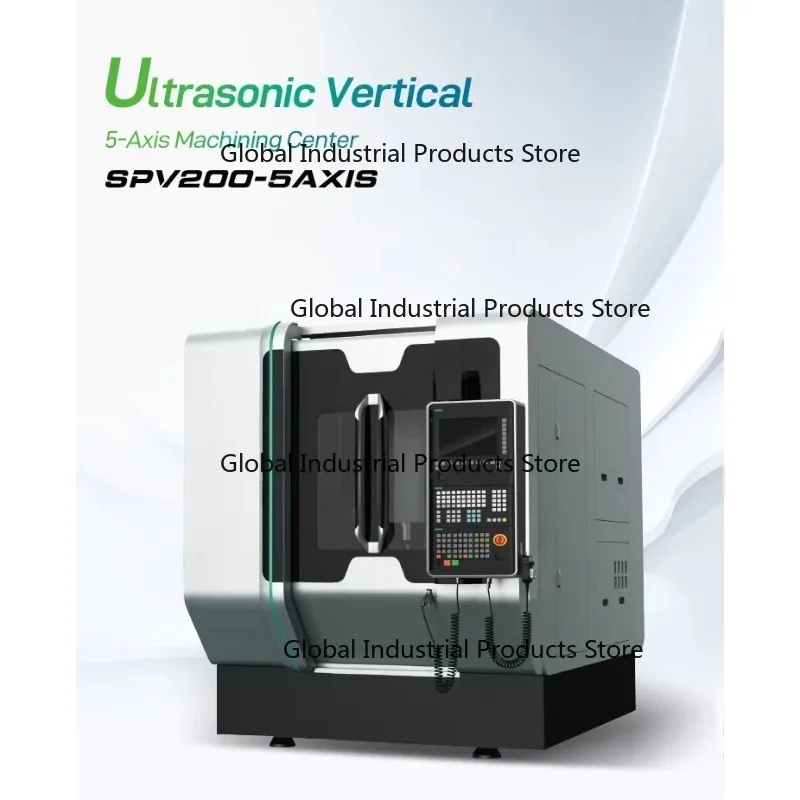

- Product name: Ultrasonic Vertical 5-Axis Machining Center
- Max. Tool Length: 200mm
- Max. Tool Weight: 5kg
- T-Slot (No.*Width): 4-14pcs*H8mm
- X/Y/Z Axis Rapid Speed: 36/36/36 m/min
- A/C Axis Rapid Speed: 100/200 rpm
- A/C Positioning Accuracy: 8''
- A/C Axis Repeatability Accuracy: 4''
- Total Air Consumption: >60 L/min
- Required Air Pressure: 0.5-0.7 MPa
- Marketing Type: Ordinary Product
- Warranty of core components: 1 Year
Queridos amigos, bem-vindos à nossa loja!Se precisar de outros modelos deste produto ou quiser saber rapidamente sobre as informações do produto, não hesite em nos contatar.Você pode entrar em contato conosco das seguintes maneiras: WhatsApp: +86 17854156950 Wechat:18806415026 Email:wtsy0901@qq.com
#detalhe_decorar_root.magic-0{border-bottom-style:solido;border-bottom-color:#53647a;família da fonte:Roboto;tamanho da fonte:24px;cor:#53647a;estilo de fonte:normal;largura inferior da borda:2px;preenchimento superior:8px;preenchimento inferior:4px}#detalhe_decorar_root.magic-1{largura:750px}#detalhe_decorar_root.magic-2{transbordamento:oculto;largura:750px;altura:780px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-direct:0}#detalhe_decorar_root.magic-3{margin-top:0;margin-esquerda:0;largura:750px;altura:780px}#detalhe_decorar_root.magic-4{largura:750px;collapse de fronteira:colapse}#detalhe_decorate_root.magic-5{min-altura:28px;preenchimento:5px 10px;largura:721px;min-altura:28px;caixa-sizing:conteúdo-box}#detail_decorate_root.magic-6{text-align:center}#detalhe_decorar_root.magic-7{font-family:herit;font-size:herit;font-style:herit;font-variant-ligatures:herit;font-variant-caps:herit}#detail_decorate_root.magic-8{display:none}#detalhe_decorate_root.magic-9{min-altura:28px;preenchimento:5px 10px;largura:200px;min-altura:28px;caixa-sizing:conteúdo-box}#detalhe_decorate_root.magic-10{min-altura:28px;preenchimento:5px 10px;largura:196px;min-altura:28px;caixa-sizing:conteúdo-box}#detalhe_decorate_root.magic-11{min-altura:28px;preenchimento:5px 10px;largura:284px;min-altura:28px;caixa-sizing:conteúdo-box}#detalhe_decorate_root.magic-12{min-altura:28px;preenchimento:5px 10px;largura:195px;min-altura:28px;caixa-sizing:conteúdo-box}#detalhe_decorate_root.magic-13{min-altura:28px;preenchimento:5px 10px;largura:416px;min-altura:28px;box-sizing:conteúdo-box}#detalhe_decorate_root.magic-14{min-altura:28px;preenchimento:5px 10px;largura:721,316px;min-altura:28px;box-sizing:conteúdo-box}#detalhe_decorar_root.magic-15{transbordamento:oculto;largura:750px;altura:887px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-droite:0}#detalhe_decorate_root.magic-16{margin-top:0;margin-esquerda:0;largura:750px;altura:887px}#detalhe_decorate_root.magic-17{min-altura:28px;preenchimento:5px 10px;largura:105px;min-altura:28px;caixa-sizing:conteúdo-box}#detalhe_decorar_root.magic-18{font-size:18px}#detalhe_decorate_root.magic-19{min-altura:28px;preenchimento:5px 10px;largura:595px;min-altura:28px;box-sizing:conteúdo-box}#detalhe_decorar_root.magic-20{margin-bottom:10px;line-height:0}#detalhe_decorar_root.magic-21{margin-bottom:0}#detalhe_decorate_root.magic-22{posição:relative;largura:100%}#detalhe_decorate_root.magic-23{align vertical:top}#detalhe_decorate_root.magic-24{align vertical:top;display:block;preenchimento-direito:4px;caixa-sizing:border-box;preenchimento-esquerda:4px}#detalhe_decorate_root.magic-25{align vertical:top;preenchimento-bottom:4px;caixa-sizing:border-box;preenchimento-top:4px}#detalhe_decorar_root.magic-26{preenchimento:0;margem:0;espaço branco:pré-envoltório;tamanho da fonte:14px}#detalhe_decorar_root.magic-27{font-size:24px}#detalhe_decorar_root.magic-28{transbordamento:oculto;largura:750px;altura:1087px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-direct:0}#detalhe_decorar_root.magic-29{margin-top:0;margin-esquerda:0;largura:750px;altura:1087px}#detalhe_decorar_root.magic-30{transbordamento:oculto;largura:750px;altura:1544px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-direct:0}#detalhe_decorar_root.magic-31{margin-top:0;margin-esquerda:0;largura:750px;altura:1544px}#detalhe_decorar_root.magic-32{transbordamento:oculto;largura:750px;altura:1145px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-droite:0}#detalhe_decorar_root.magic-33{margin-top:0;margin-esquerda:0;largura:750px;altura:1145px}#detalhe_decorar_root.magic-34{transbordamento:oculto;largura:750px;altura:716px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-droite:0}#detalhe_decorar_root.magic-35{margin-top:0;margin-esquerda:0;largura:750px;altura:716px}#detalhe_decorar_root.magic-36{transbordamento:oculto;largura:750px;altura:54px;margin-top:0;margin-bottom:0;margin-esquerda:0;margin-direct:0}#detalhe_decorar_root.magic-37{margin-top:0;margin-esquerda:0;largura:750px;altura:54px}
Descrição do produto
|
Sistema de controle
|
|
|
||
|
Padrão
|
Padrão
|
Opcional
|
||
|
Sistema
|
sl 840D
|
SYNTEC 220-5
|
||
|
Viagem
|
|
|
||
|
Viagem do eixo X/Y/Z
|
mm
|
250*250*250
|
||
|
Faixa giratória do eixo A/C
|
°
|
±125/360
|
||
|
Eixo
|
Padrão
|
Opcional
|
||
|
Diâmetro (mm)
|
Φ100
|
/
|
||
|
Velocidade (máx.)(rpm)
|
36,000
|
30,000
|
||
|
Conico do eixo
|
HSK-E32
|
HSK-E40
|
||
|
Ultrassônico
|
Opcional (adicionado)
|
|
||
|
MQL
|
Opcional (adicionado)
|
|
||
|
Sistema ATC
|
Padrão
|
Opcional
|
||
|
Capacidade de retenção (ferramentas)
|
22
|
16
|
||
|
Máx.Diâmetro da ferramenta (completo/parcial)(mm)
|
Φ32
|
|
||
|
Máx.Comprimento da ferramenta (mm)
|
125
|
|
||
|
Máx.Peso da ferramenta (kg)
|
1
|
|
||
|
Tipo
|
Tipo de guarda-chuva
|
|
||
|
Vários
|
|
|
||
|
Fonte de alimentação
|
CA trifásica, 380V/50Hz
|
|
||
|
Capacidade de potência (kVA)
|
13
|
|
||
|
Pressão de ar necessária (MPa)
|
0.5-0.7
|
|
||
|
Consumo total de ar (l/min)
|
100
|
|
||
|
Peso total (incluindo acessórios)(kg)
|
1,900
|
|
||
|

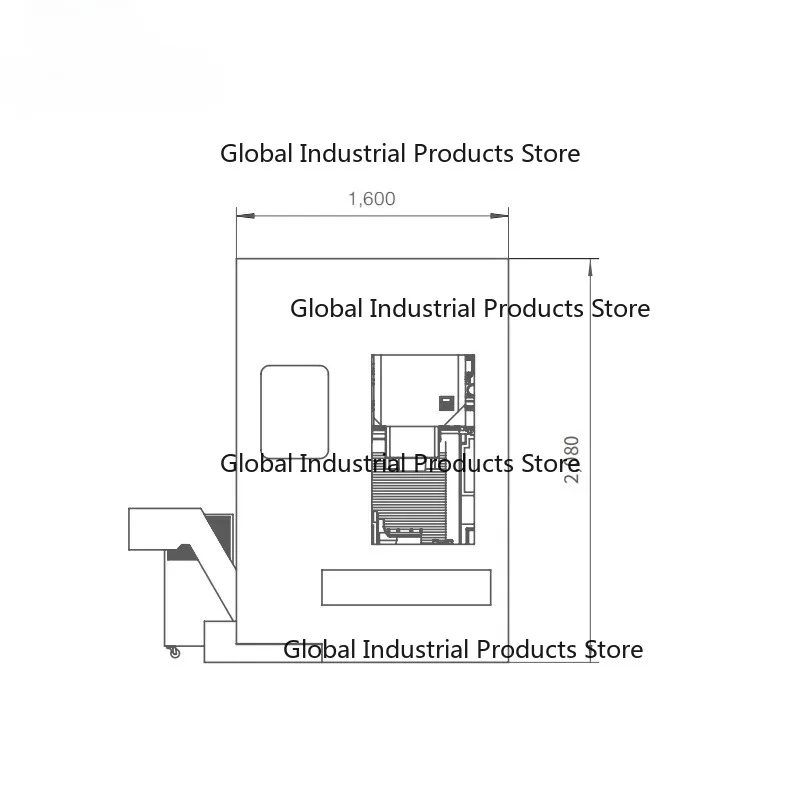

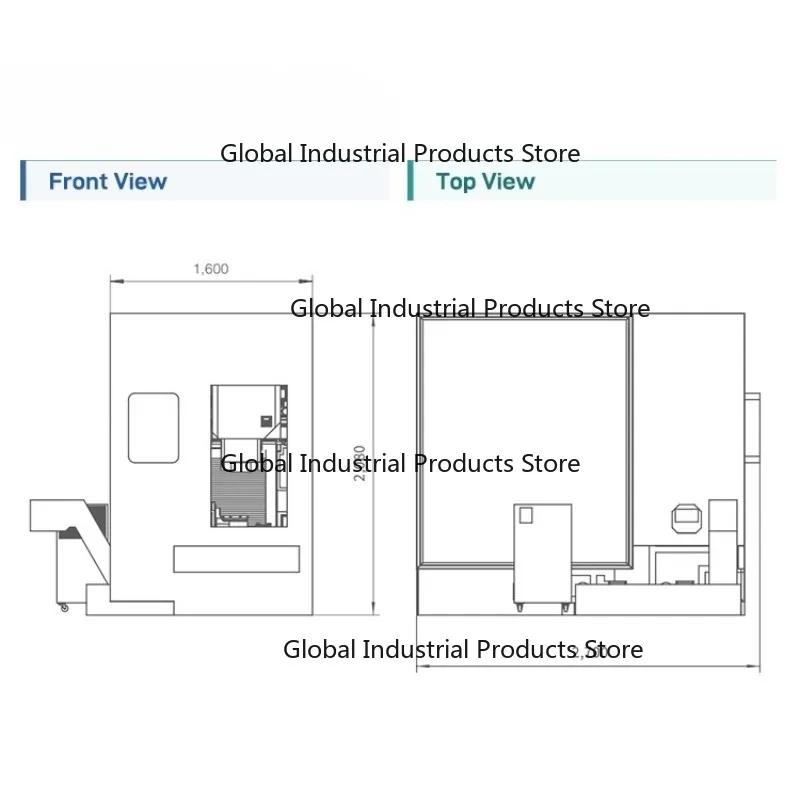

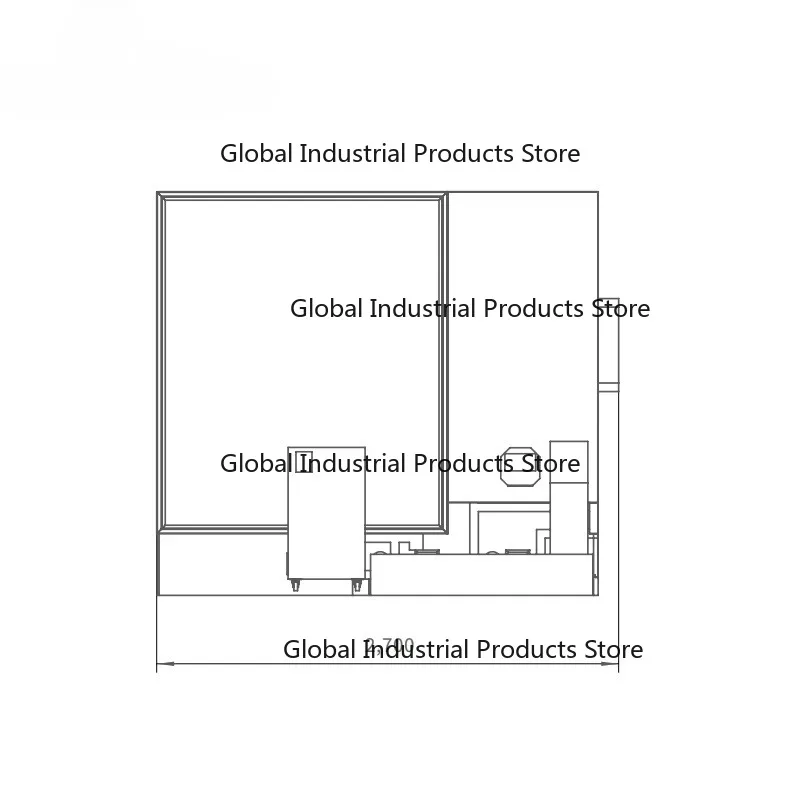

Tamanho da máquina (C * L * A) (mm)
|
1,285*1,795*2,030
|
|
||
|
Mesa de trabalho
|
|
|
||
|
Dimensões (mm)
|
Φ200
|
|
||
|
Máx.Carga (kg)
|
30
|
|
||
|
Slot T (Não.x Largura) (pcs * mm)
|
6*8
|
|
||
|
Máx.Tamanho da peça (mm)
|
Φ200×200
|
|
||
|
Taxa de alimentação
|
|
|
||
|
Velocidade rápida do eixo X/Y/Z (m/min)
|
30/30/30
|
|
||
|
Velocidade rápida do eixo A/C (rpm)
|
50/100
|
|
||
|
Precisão
|
|
|
||
|
Precisão de posicionamento do eixo X/Y/Z (mm)
|
0.006
|
|
||
|
Precisão de repetibilidade do eixo X/Y/Z (mm)
|
0.005
|
|
||
|
Precisão de posicionamento de A/C(”)
|
8
|
|
||
|
Precisão de repetibilidade do eixo A/C(”)
|
5
|
|
||
|

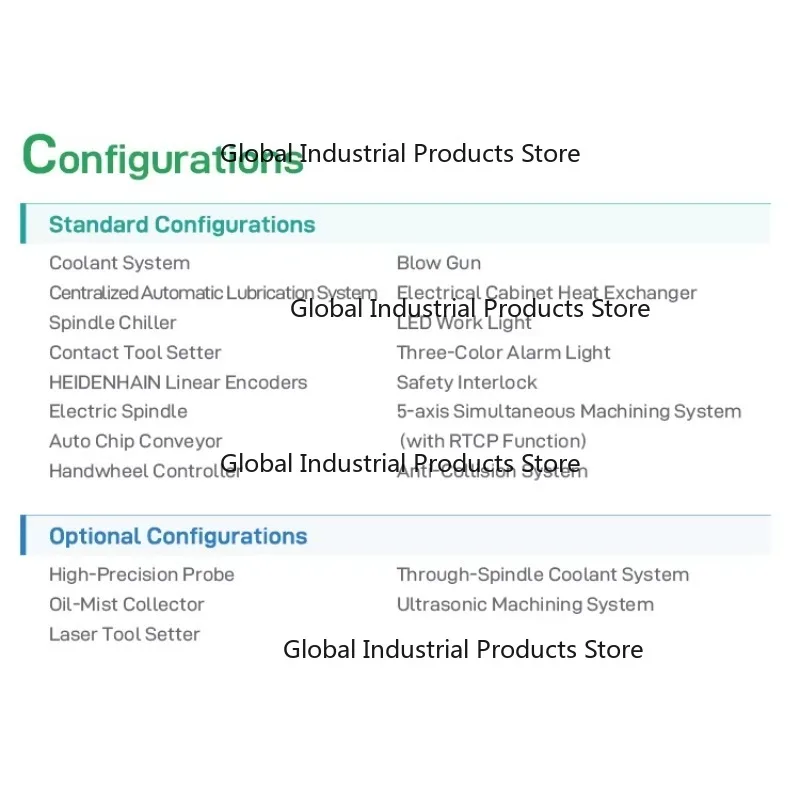

Configurações padrão
|
|
|
||
|
Sistema de refrigeração
|
Sopro
|
|
||
|
Sistema de lubrificação automática centralizada
|
Trocador de calor para gabinete elétrico
|
|
||
|
Refrigerador de fuso
|
Luz de trabalho LED
|
|
||
|
Definidor de ferramentas de contato
|
Luz de alarme de três cores
|
|
||
|
Codificadores lineares HEIDENHAIN
|
Intertravamento de segurança
|
|
||
|
Eixo elétrico
|
Sistema de usinagem simultânea de 5 eixos (com função RTCP)
|
|
||
|
Controlador de volante
|
Sistema anticolisão
|
|
||
|
Configurações opcionais
|
|
|
||
|
Sonda 3D de alta precisão
|
|
|
||
|
Coletor de névoa de óleo
|
|
|
||
|
Porta automática
|
|
|
||
|
Definidor de ferramentas a laser
|
|
|
||
|
Transportador automático de chips
|
|
|
||
