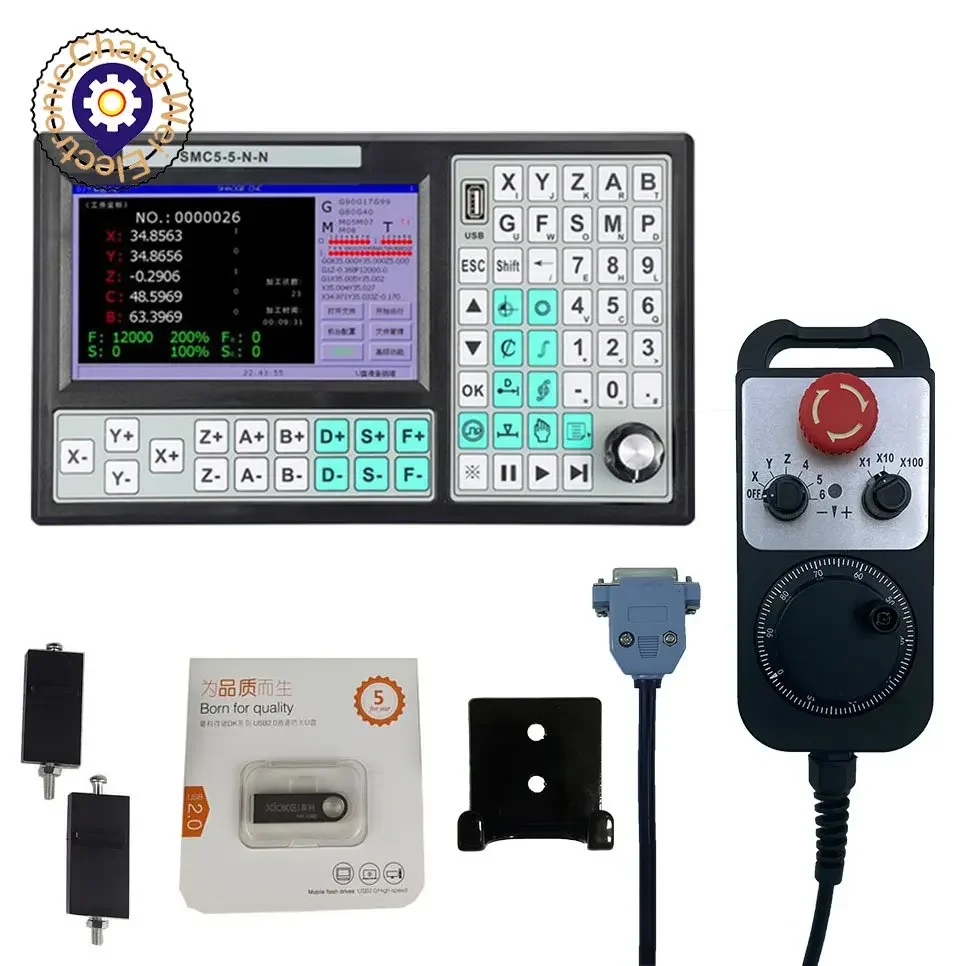

Lista de embalagem

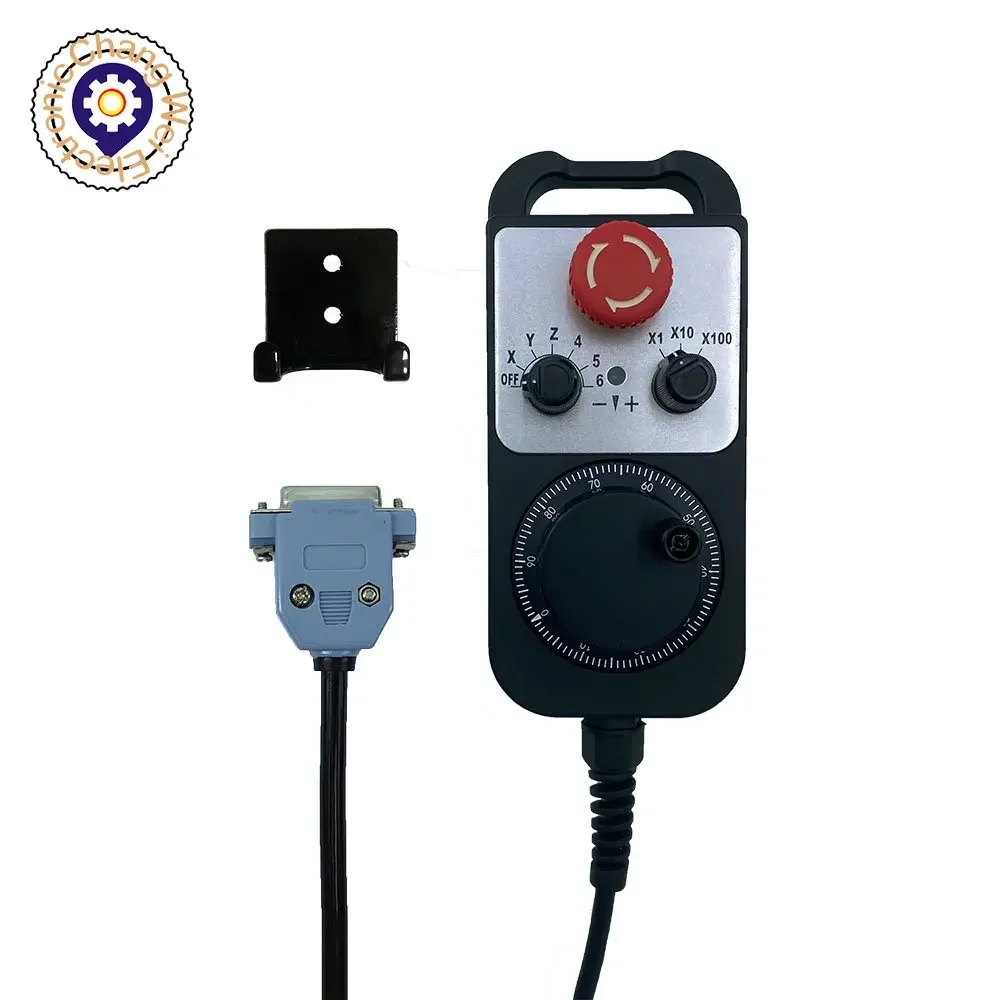

1 peça controlador smc5-5-n-n 1 peça volante de 5/6 eixos incluindo alguns acessórios

Introdução:

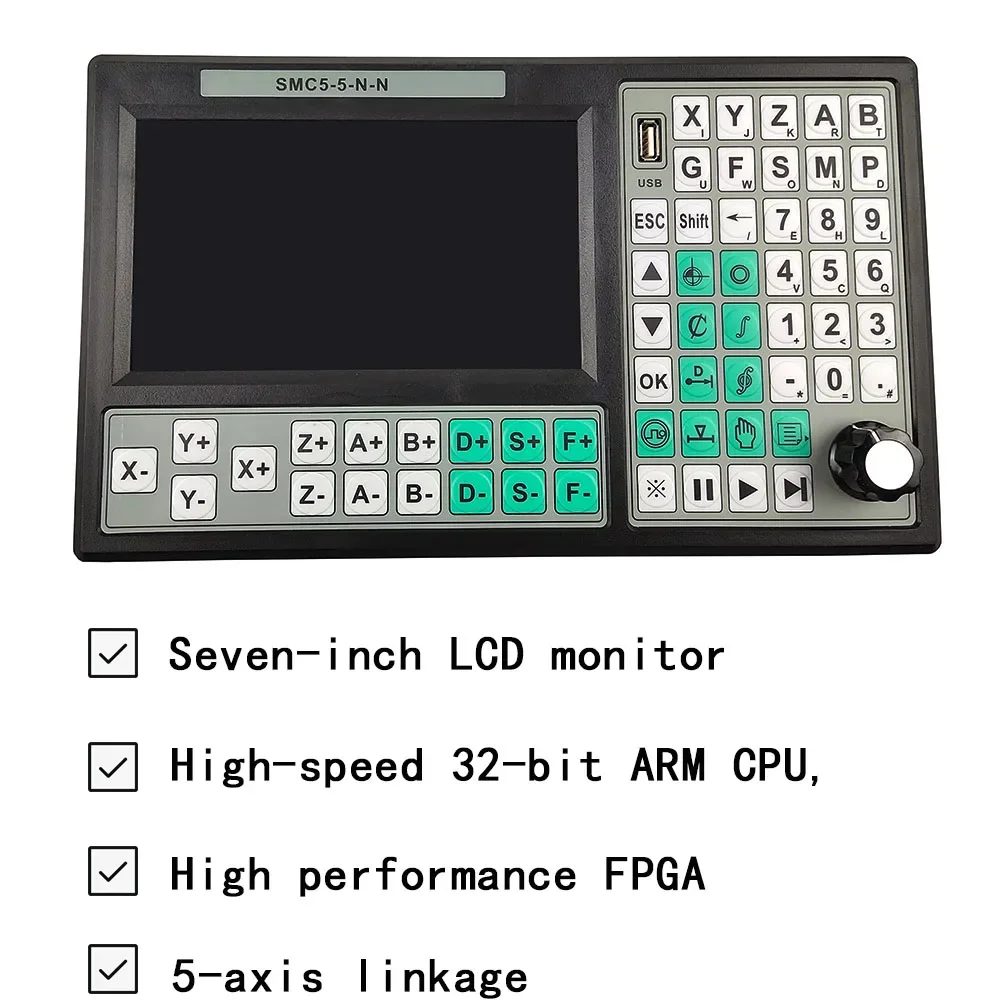

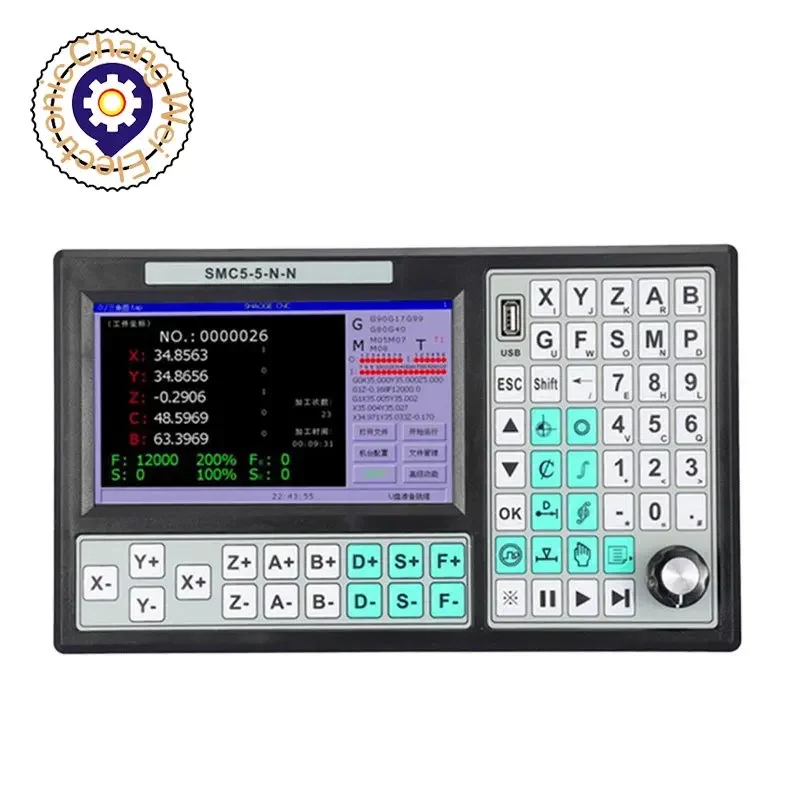

O sistema de controle é o recém-desenvolvido "controlador de movimento" usando CPU de 32 bits de alto desempenho e FPGA de alto desempenho, equipado com um display LCD de sete polegadas, interface homem-máquina tipo janela fácil de usar, memória com porta USB externa e cartão TF integrado (opcional do usuário), grande espaço de armazenamento, tensão de trabalho de entrada ultra ampla de 12-24 volts, teclado operado por toque.

O sistema possui características de alta confiabilidade, alta precisão, baixo ruído e operação conveniente.Parâmetros simples e claros tornam sua operação fácil e rápida.A função de configuração de entrada/saída é conveniente para seu uso e manutenção.

Características:

1. Ligação de cinco eixos

2. Algoritmo de controle direto de segmento multi-micro multilinha

3. Interpolação linear de cinco eixos e interpolação contínua multi-micro multilinha de cinco eixos

4. Linha quebrada continua a controlar

5. Função de coordenadas de armazenamento de desligamento

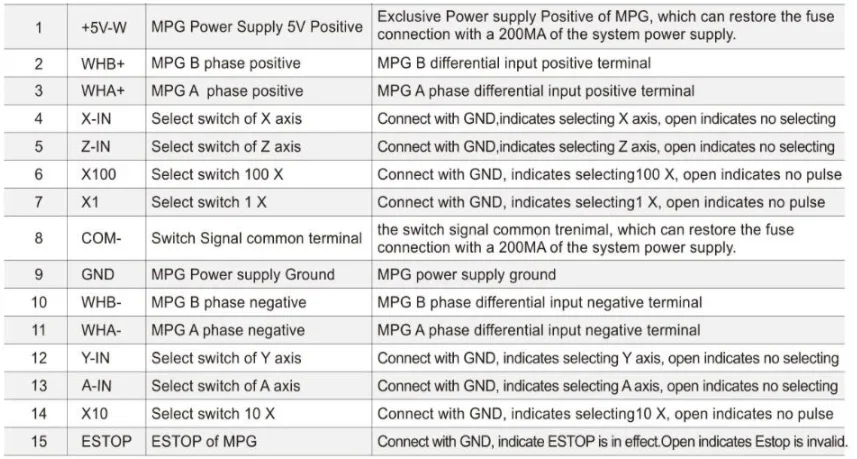

6. suporte para interface de controle de volante.

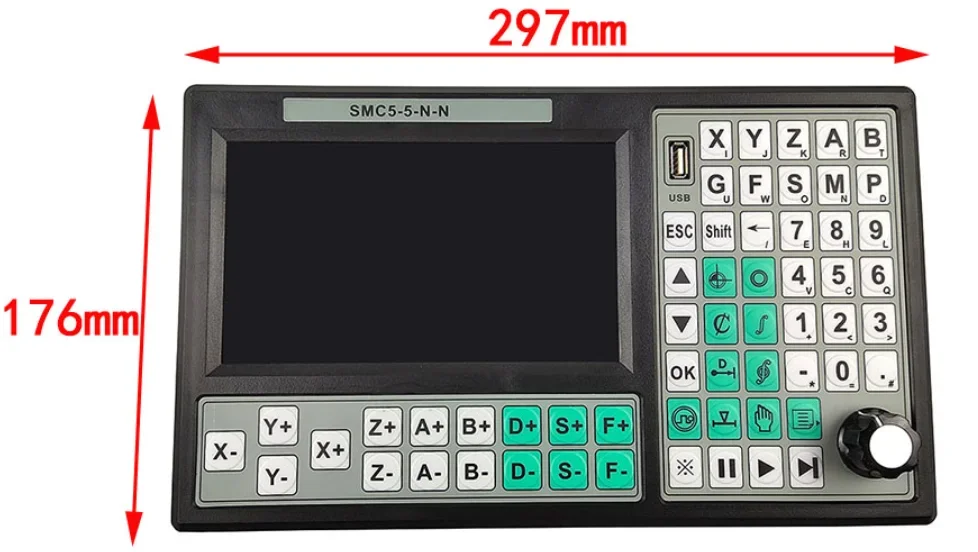

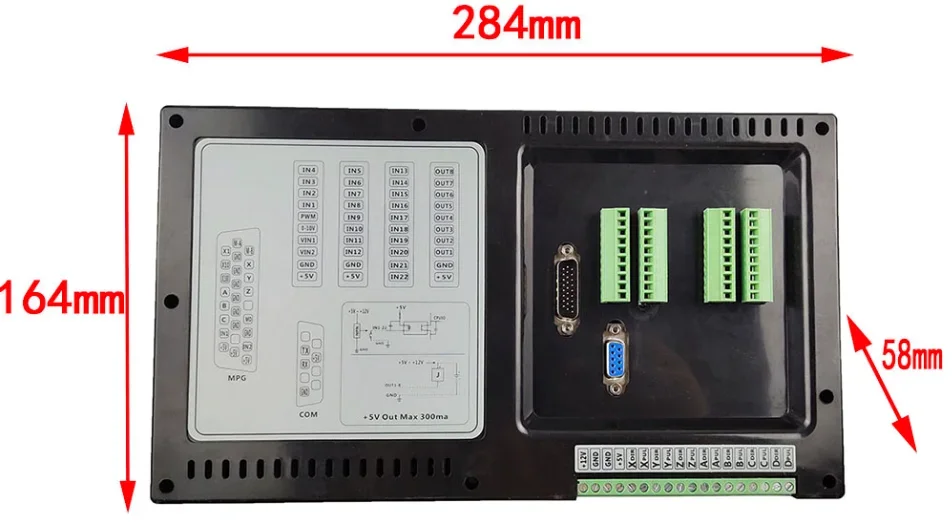

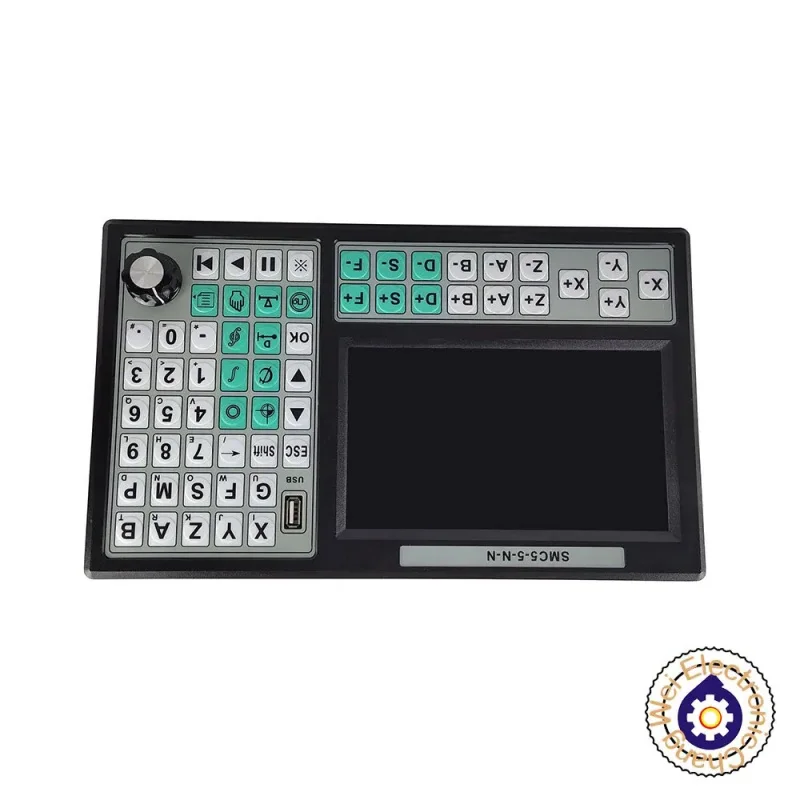

Aparência e tamanho

A principal função:

1. Configuração de parâmetros: Pode definir vários parâmetros de controle relacionados à usinagem e operação para obter o melhor resultado de processamento.

2. Operação manual: Pode realizar manual, jog, retorno ao programa zero, retorno ao zero mecânico, compensação de coordenadas e outras operações.

3.Gerenciamento de programas: Novo, excluir, modificar, ler, salvar, copiar e colar, processamento automático, contínuo, pausar e outras funções podem ser executadas no programa.

4. Manual externo: Uma variedade de funções manuais externas podem ser definidas para facilidade de uso

5. Controlador de volante externo: Você pode definir o tamanho do passo de cada passo, suportando os modos de posição e velocidade.

6. Função Teach: Entrada externa ou entrada de controle do painel podem ser definidas.

7. Livre escolha da função de entrada: habilite portas de entrada limitadas para atender a várias necessidades do usuário

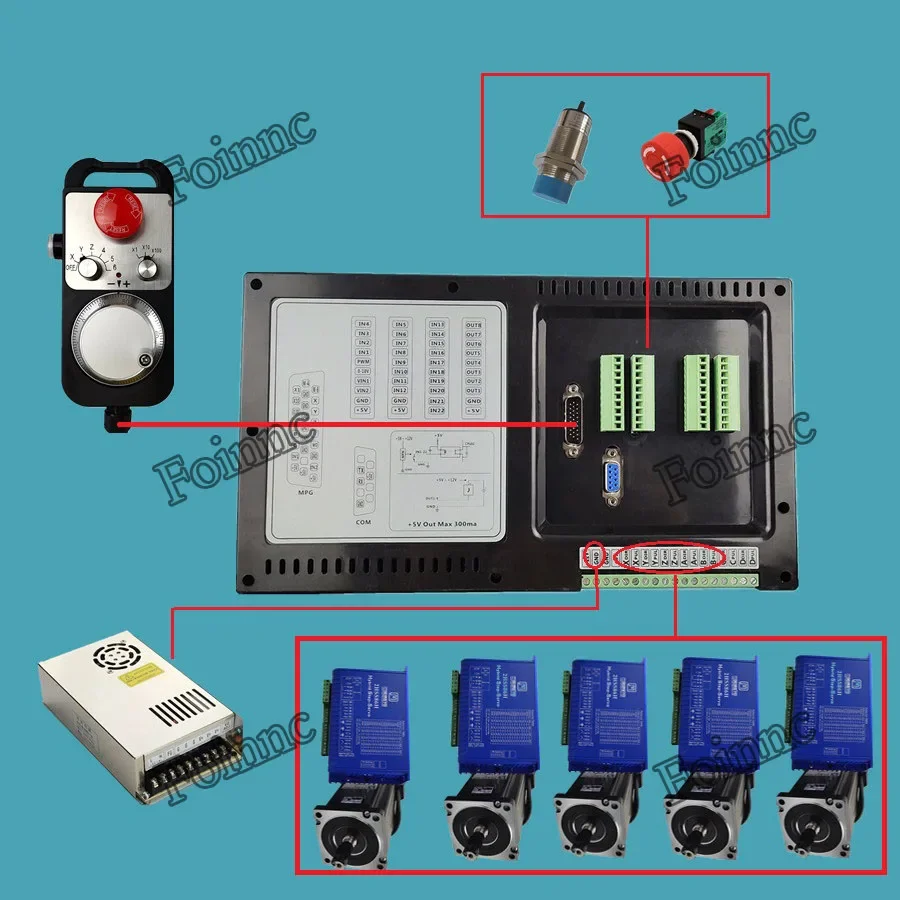

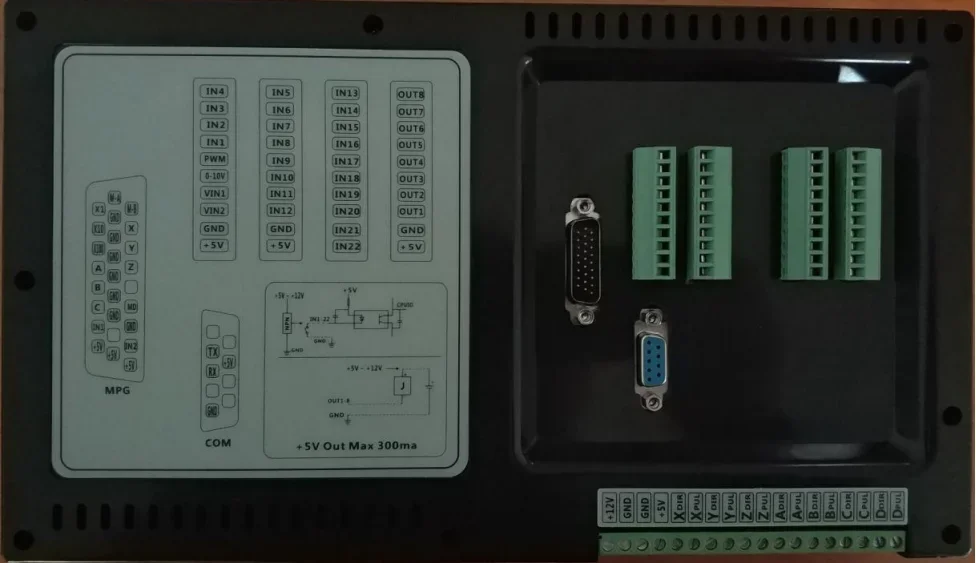

Composição do hardware:

1. CPU ARM de 32 bits de alto desempenho e alta velocidade, FPGA de alto desempenho

2.Display LCD (resolução: 800 × 480)

Entrada/saída (2 canais de isolamento óptico Entrada 10mA, 8 canais de isolamento óptico, saída de fluxo de tanque descendente 500mA)

Indicadores técnicos:

1. Unidade mínima de dados de exibição: 0,001 mm

2.A precisão normal é: ±2PP

3. Precisão contínua do canto em linha reta: No estado normal, é 1/4 da altura do arco de canto (pode ser definido como qualquer valor)

4 Tamanho máximo de dados ± 99999,999 mm
