Introdução:

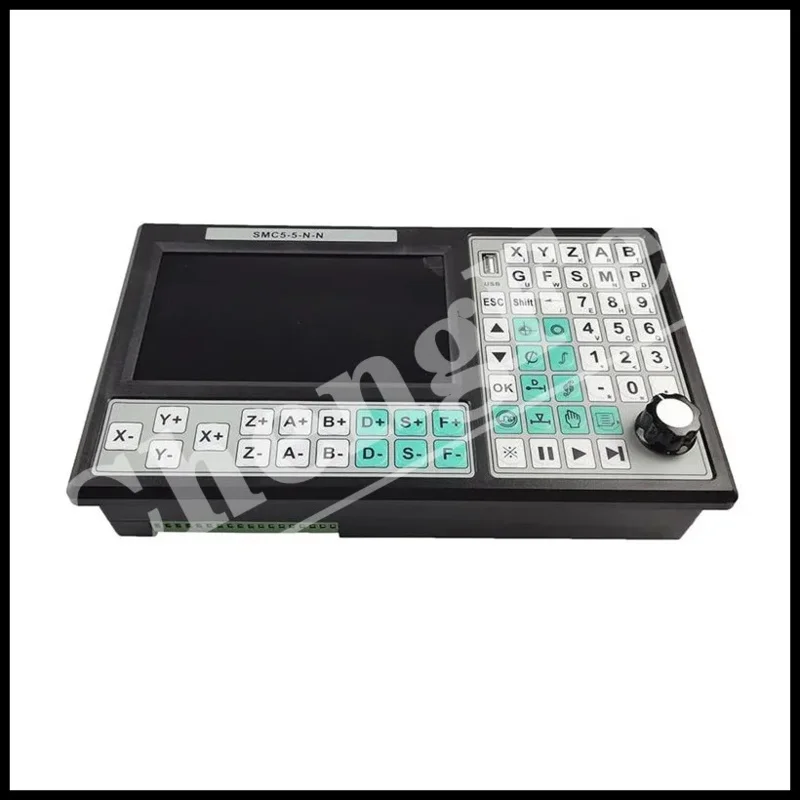

O sistema de controle é o recém-desenvolvido "controlador de movimento" usando CPU de 32 bits de alto desempenho e FPGA de alto desempenho, equipado com um display LCD de sete polegadas, interface homem-máquina tipo janela fácil de usar, memória com porta USB externa e cartão TF integrado (opcional do usuário), grande espaço de armazenamento, tensão de trabalho de entrada ultra ampla de 12-24 volts, teclado operado por toque.
O sistema possui características de alta confiabilidade, alta precisão, baixo ruído e operação conveniente.Parâmetros simples e claros tornam sua operação fácil e rápida.A função de configuração de entrada/saída é conveniente para seu uso e manutenção.

Características:

Ligação de cinco eixos
Algoritmo de controle direto de segmento multi-micro multilinha
Interpolação linear de cinco eixos e interpolação contínua multi-micro multilinha de cinco eixos
Linha quebrada continua a controlar
Função de coordenadas de armazenamento de desligamento

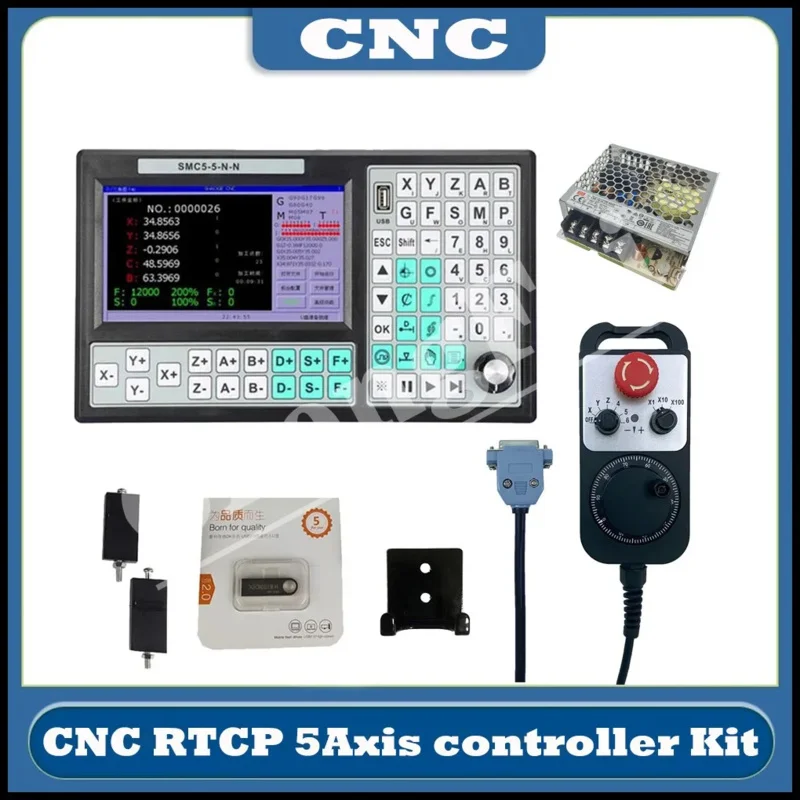

Suporta interface de controle de volante.

A principal função:

Configuração de parâmetros: Pode definir vários parâmetros de controle relacionados à usinagem e operação para obter o melhor resultado de processamento.
Operação manual: Pode realizar operações manuais, jog, retorno ao programa zero, retorno ao zero mecânico, compensação de coordenadas e outras operações.
Gerenciamento do programa: Novo, excluir, modificar, ler, salvar, copiar e colar, processamento automático, contínuo, pausar e outras funções podem ser executadas no programa.
Manual Externo: Uma variedade de funções manuais externas podem ser definidas para facilidade de uso
Controlador de volante externo: Você pode definir o tamanho do passo de cada passo, suportando os modos de posição e velocidade.
Função de ensino: Entrada externa ou entrada de controle do painel podem ser definidas.
Livre escolha da função de entrada: habilite portas de entrada limitadas para atender a várias necessidades do usuário

Dimensões:

Aparência: (painel 297 mm * 176 mm) (incrustação: 284 mm * 166 mm) (espessura 58 mm)

Composição do hardware:

CPU ARM de 32 bits de alto desempenho e alta velocidade, FPGA de alto desempenho

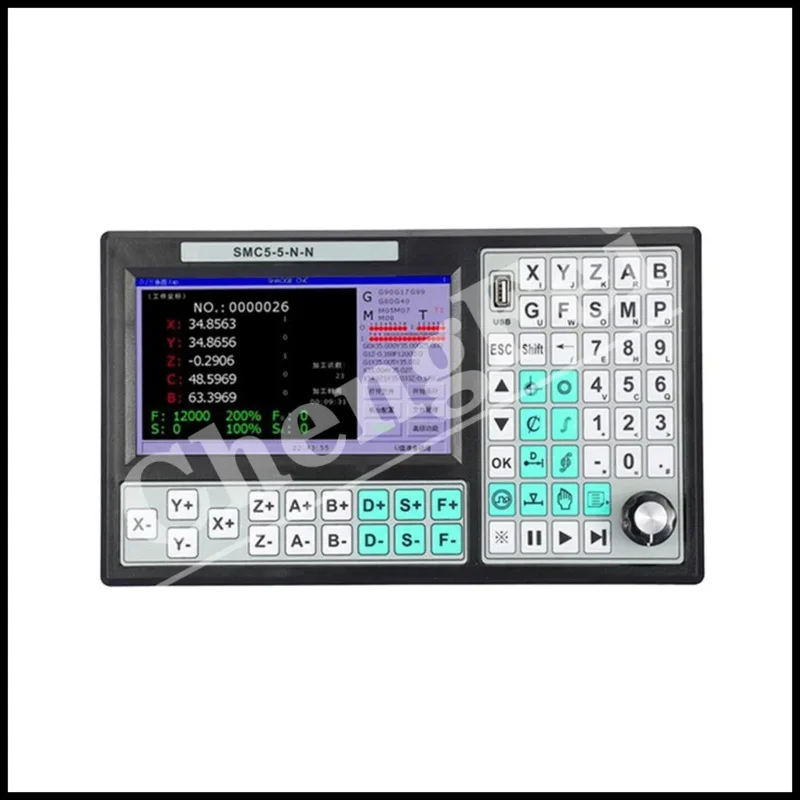

Visor LCD (resolução: 800 × 480)

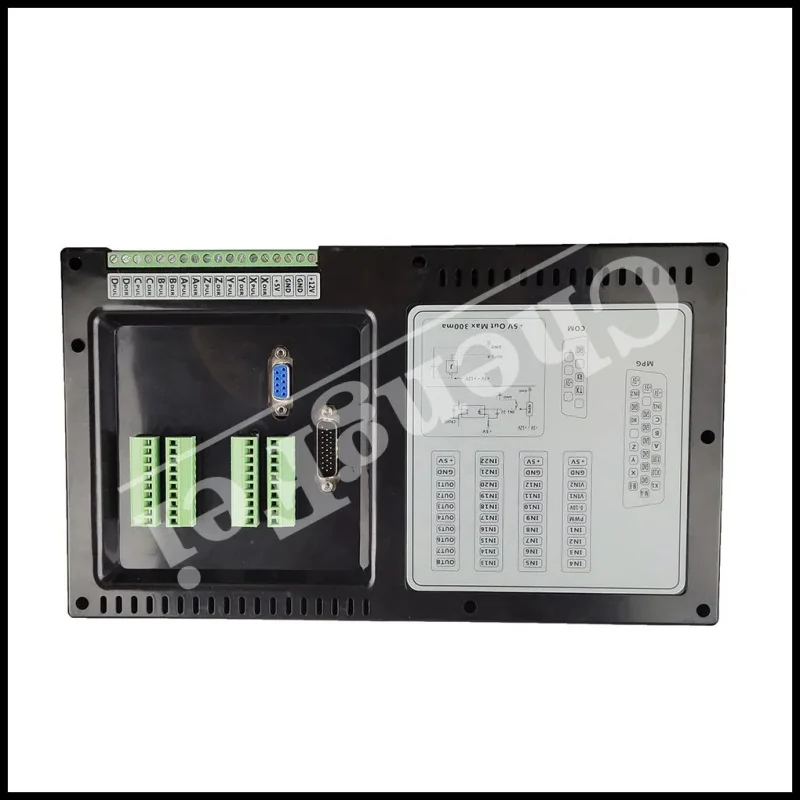

Entrada/saída (2 canais de isolamento óptico Entrada 10mA, 8 canais de isolamento óptico, saída de fluxo de tanque descendente 500mA)

Indicadores técnicos:

1 Unidade mínima de dados de exibição: 0,001 mm
2 A precisão normal é: ±2PP
3 Precisão contínua do canto em linha reta: No estado normal, é 1/4 da altura do arco de canto (pode ser definido como qualquer valor)
4 Tamanho máximo de dados ± 99999,999 mm
5 A frequência de saída de pulso mais alta é 500KHz (todos os cinco eixos podem ser 500KHZ ao mesmo tempo)
6 Número de eixos de controle 5 eixos (X, Y, Z, 4, 5)
7 Número de eixos de ligação Ligação de 5 eixos e controle de interpolação de visualização direta de segmento multi-micro multilinha de 5 eixos
8 Suporte para entrada de controle de volante Modo de velocidade ou modo de posição opcional
9 Limite de software inteligente Preveja o ponto de desaceleração com antecedência, o reverso será liberado automaticamente, tornando o controle mais fácil de usar
10 Suporte para disco U, a memória interna pode ser expandida para atingir 32G de alta capacidade de armazenamento
