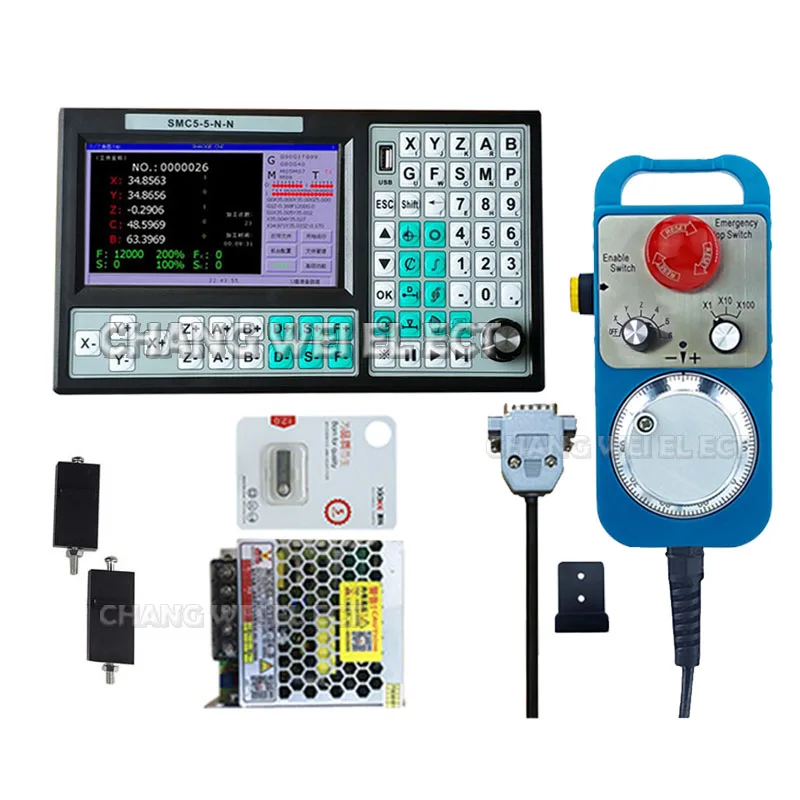

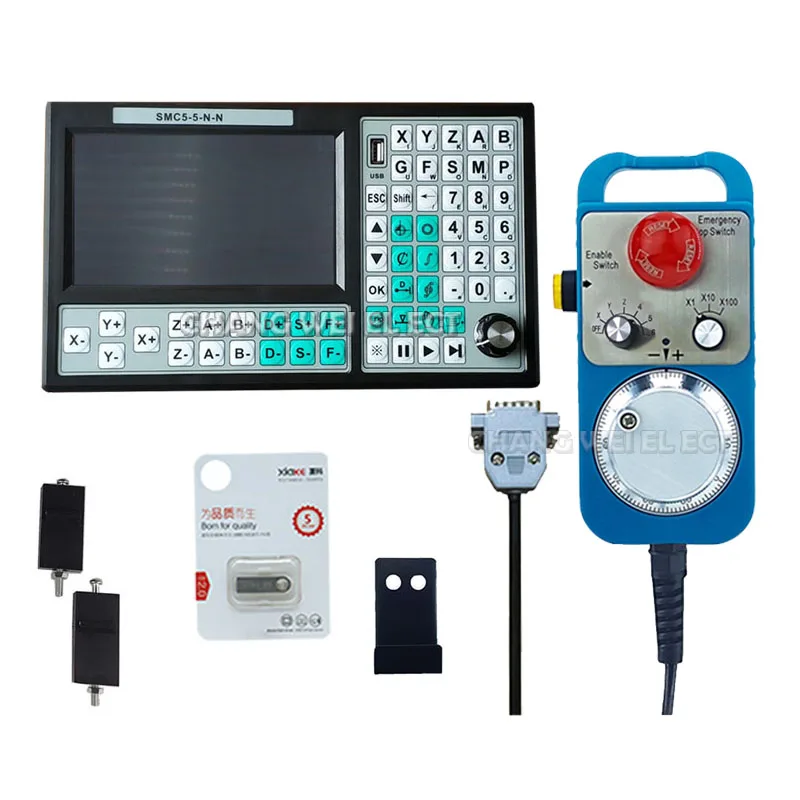

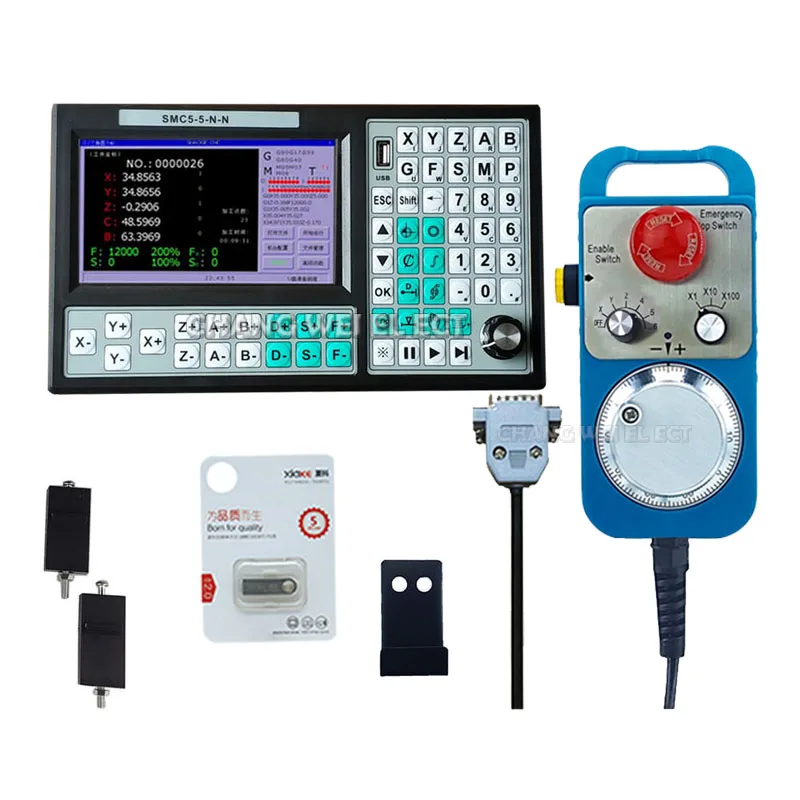

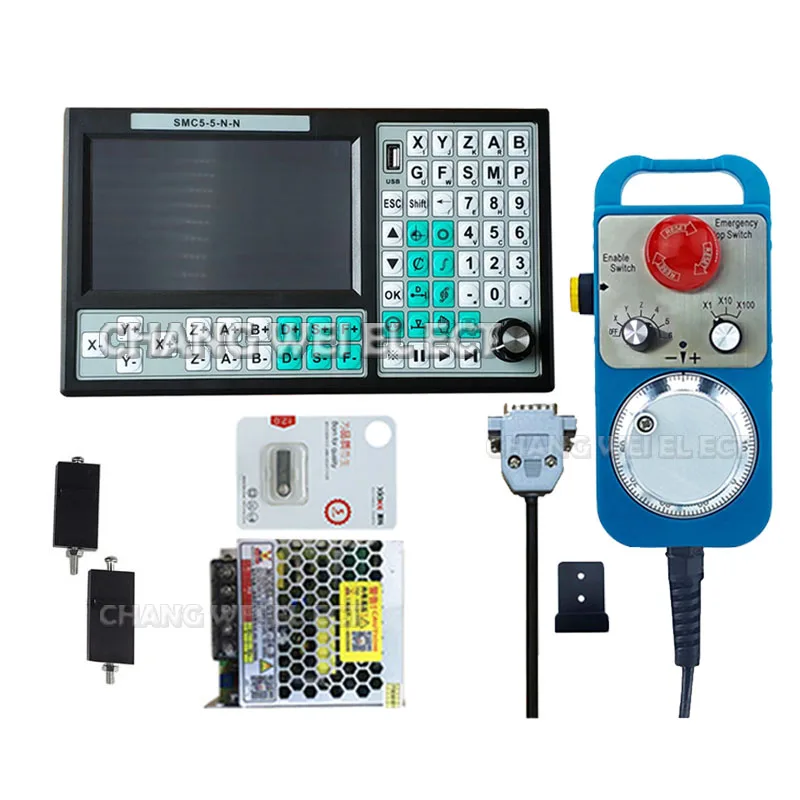

Lista de embalagem

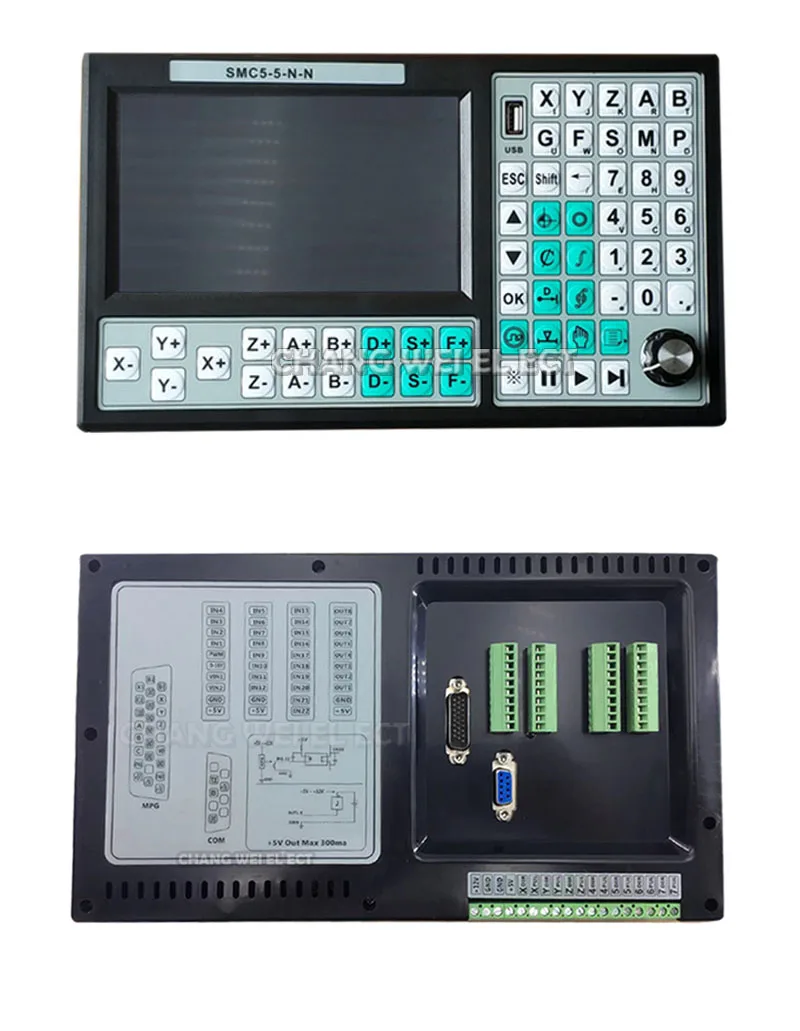

1*5 eixo cnc controlador

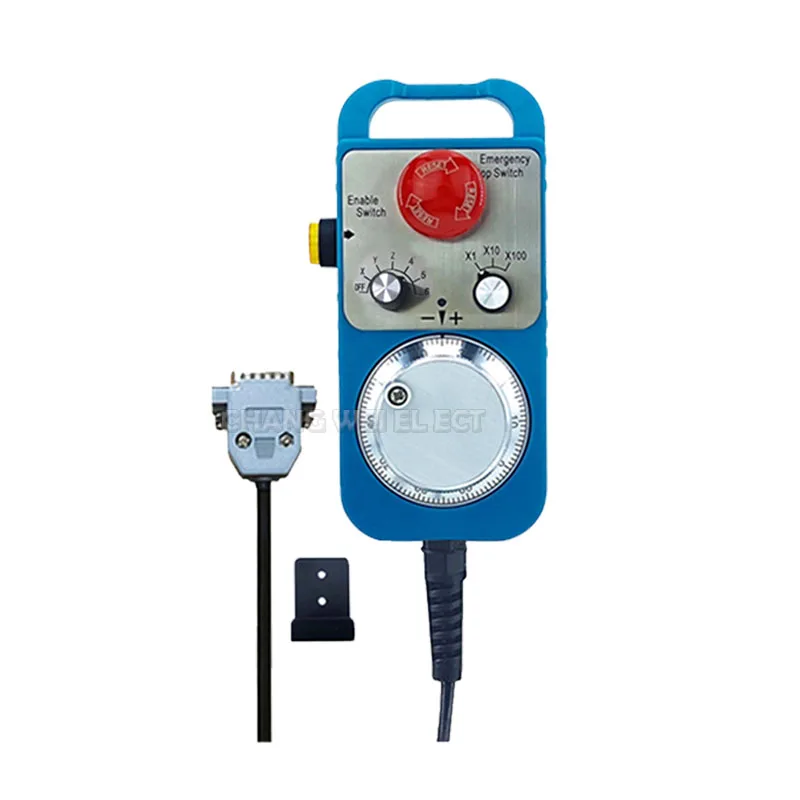

1*6 eixos parada de emergência volante eletrônico
1 * 75w24v fonte de alimentação
1 * gancho
2 * cnc terminal fixo
1 * U Disco

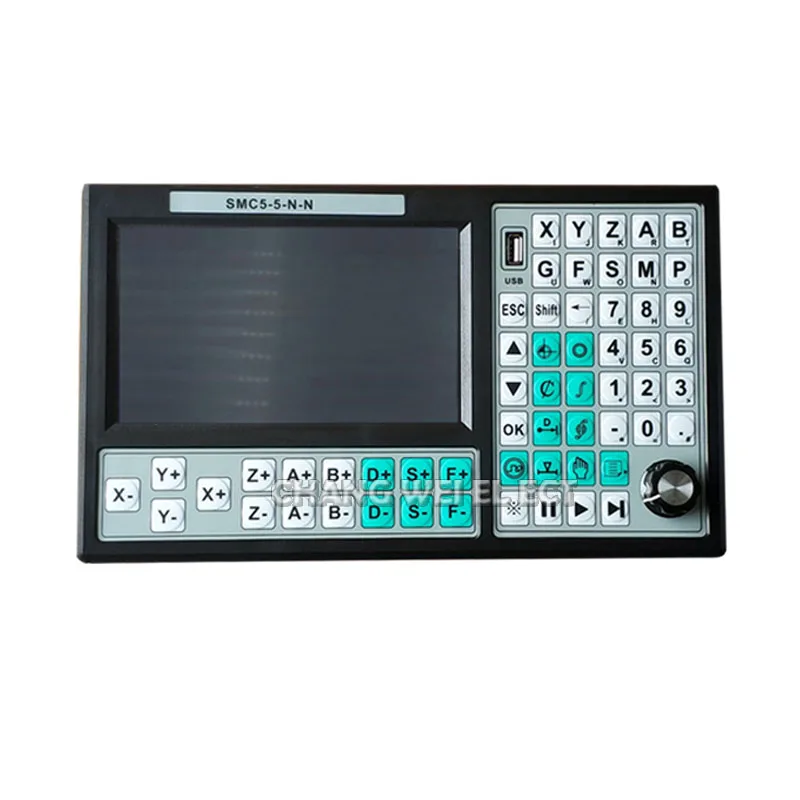

O sistema de controle é o "controlador de movimento" recentemente desenvolvido usando cpu de 32 bits de alto desempenho e fpga de alto desempenho, equipado com uma tela lcd de sete polegadas, janela-tipo amigável interface de máquina humana, memória com porta usb externo e cartão tf embutido (usuário opcional), grande espaço de armazenamento,. Tensão de funcionamento ultra larga da entrada 12-24 volts, teclado do toque.
O sistema tem as características de alta confiabilidade, alta precisão, baixo ruído e operação conveniente. Parâmetros simples e claros fazem a operação rápida e fácil. A função de configuração de entrada/saída é conveniente para uso e manutenção.

Características:

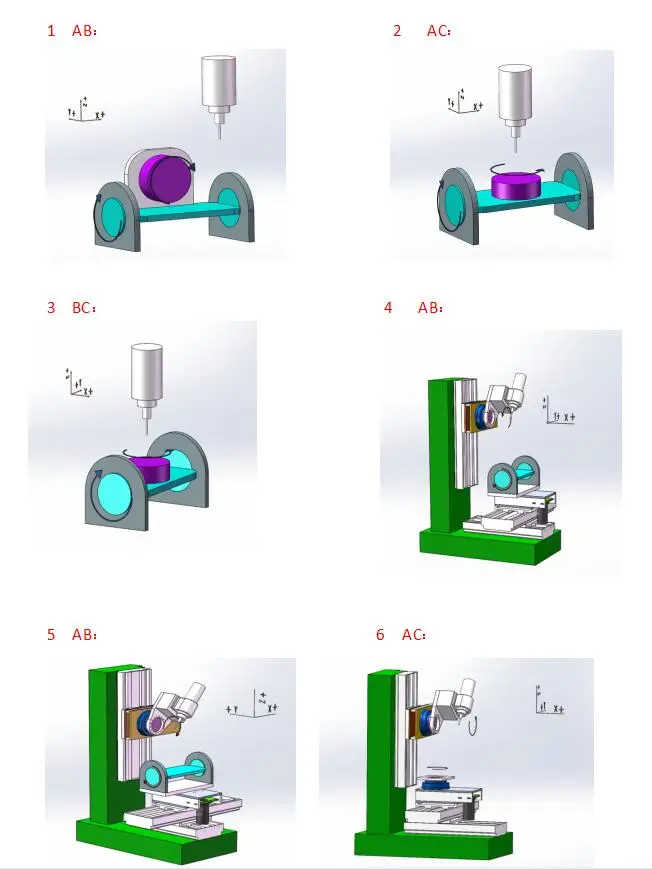

Cinco eixos de ligação

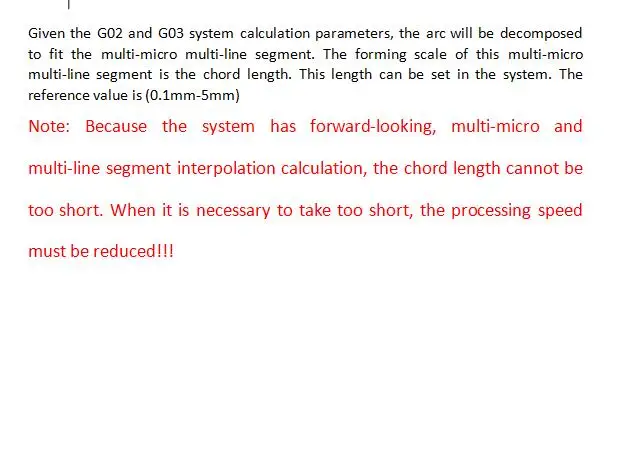

Algoritmo de controle avançado do segmento da micro multi-linha
Interpolação linear de cinco eixos e interpolação contínua multi-linha de cinco eixos
A linha quebrada continua segurando
Desligar a função de coordenadas de armazenamento
Suporta a interface de controle do volante.

A principal função:

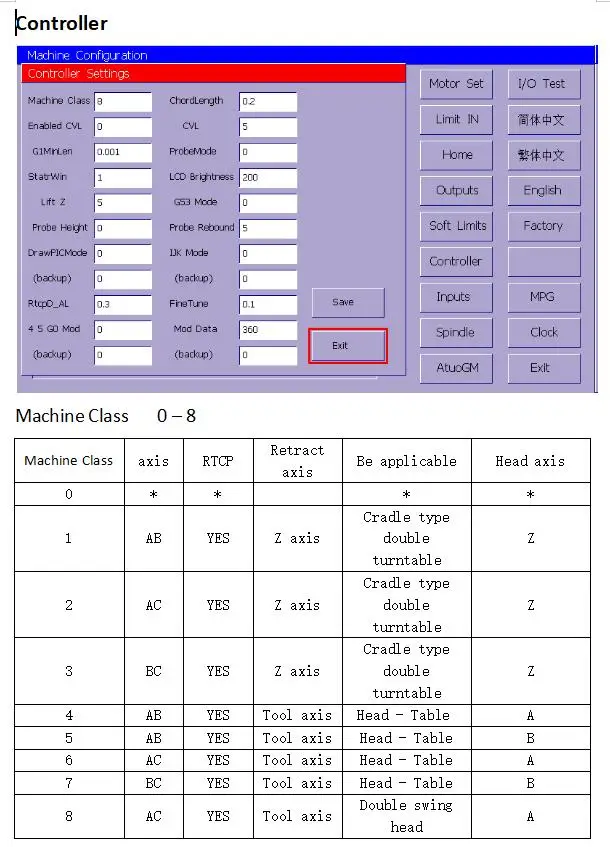

Ajuste de parâmetro: você pode definir vários parâmetros de controle relacionados à usinagem e operação para alcançar o melhor resultado de processamento.
Operação manual: pode executar operações manuais, jog, programa zero, zero mecânico, limpeza coordenada e outras operações.
Gestão do programa: novo, excluir, modificar, ler, salvar, copiar e colar, processamento automático, contínuo, pausa e outras funções podem ser executadas no programa.
Manual externo-uma variedade de funções manuais externas pode ser definida para facilidade de uso
Controlador de volante externo: você pode definir o tamanho da etapa de cada etapa, ele suporta modos de posição e velocidade.
Função de ensino: entrada externa ou entrada de controle de painel pode ser definida.
Escolha livre da função de entrada: permite portas de entrada limitadas para atender às várias necessidades do usuário

Dimensões:

Aparência: (painel 297mm * 176mm) (embutimento: 284mm * 164mm) (espessura 58mm)

Hardware Composição:

Cpu de alto desempenho, de alta velocidade do braço de 32 bits, fpga de alto desempenho
Tela lcd (resolução: 800 × 480)

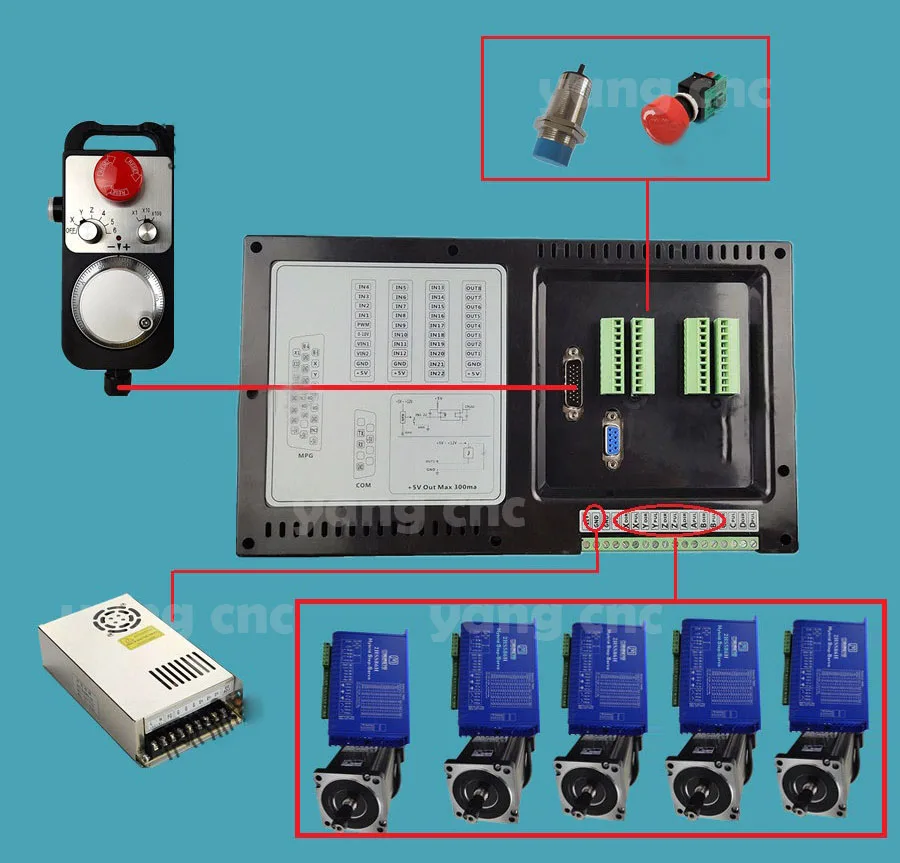

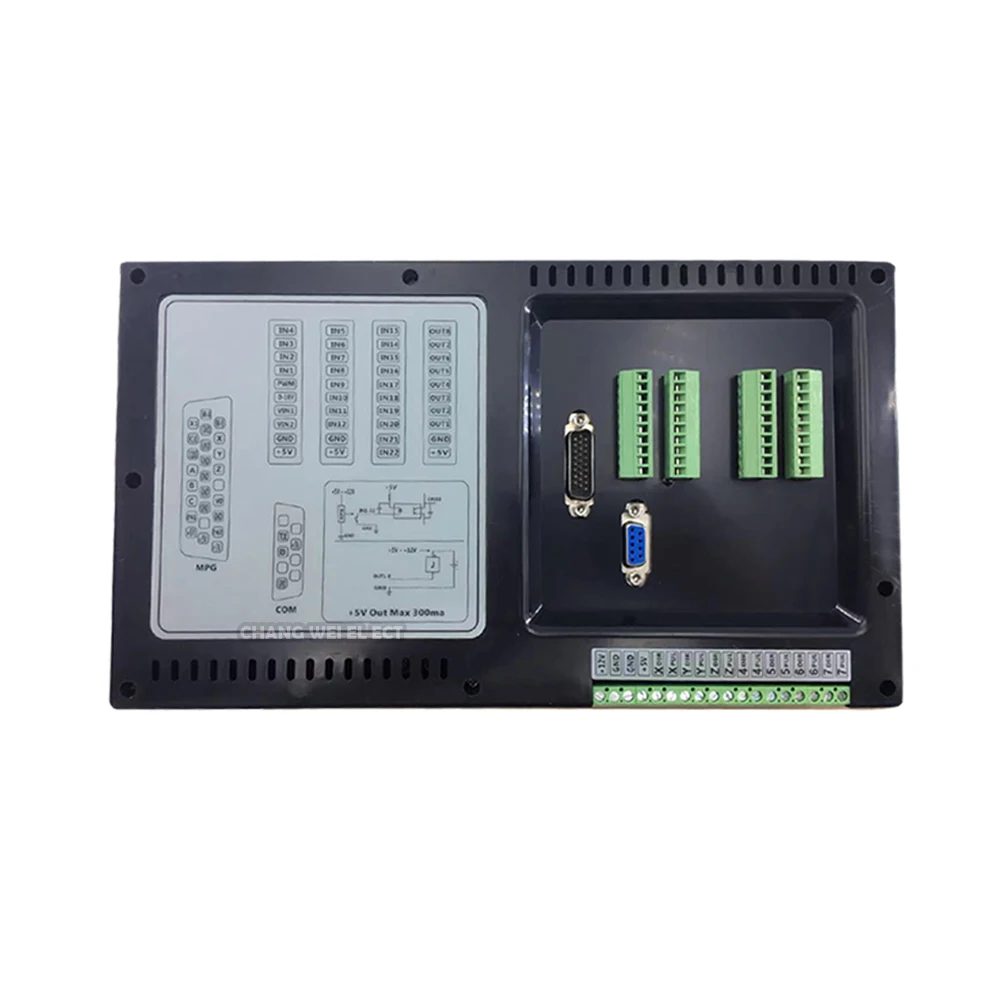

Entrada/saída (2 canais de isolamento óptico de entrada 10ma, 8 canais de isolamento óptico, fluxo do tanque para baixo 500ma saída)

Indicadores técnicos:

1 unidade de exibição de dados mínima: 0.001mm
2 precisão normal é: 22pp

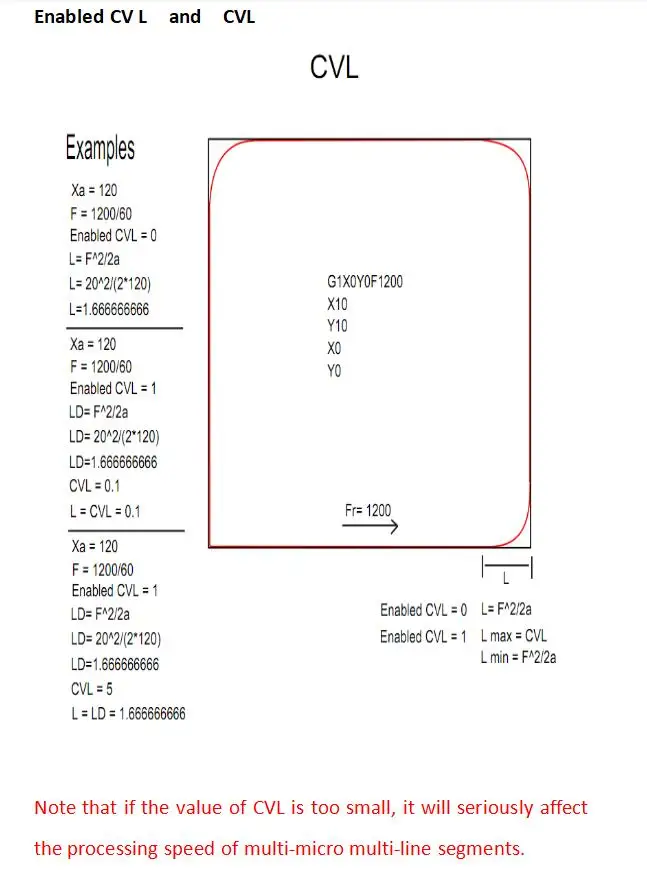

3. linha reta contínua canto precisão: no estado normal, é 1/4 da altura do arco de canto (pode ser definido como qualquer valor)
4 tamanho máximo de dados ± 99999.999mm
5 a frequência de saída de pulso a mais alta é 500khz (todos os cinco machados podem ser 500khz ao mesmo tempo)
6 número de eixos de controle 5 eixos (x, y, z, 4, 5)
7 número de linha central de conexão 5 e 5 eixo multi-micro segmento multi-linha de controle de interpolação para a frente
8 suporta modo de velocidade de entrada de controle do volante ou modo de posição opcional
9 limite de software inteligente prevê o ponto de desaceleração com antecedência, o reverso será liberado automaticamente, tornando o controle mais fácil de usar
10 suporta u disco, a memória embutida pode ser expandida para alcançar 32g de alta capacidade de armazenamento.
