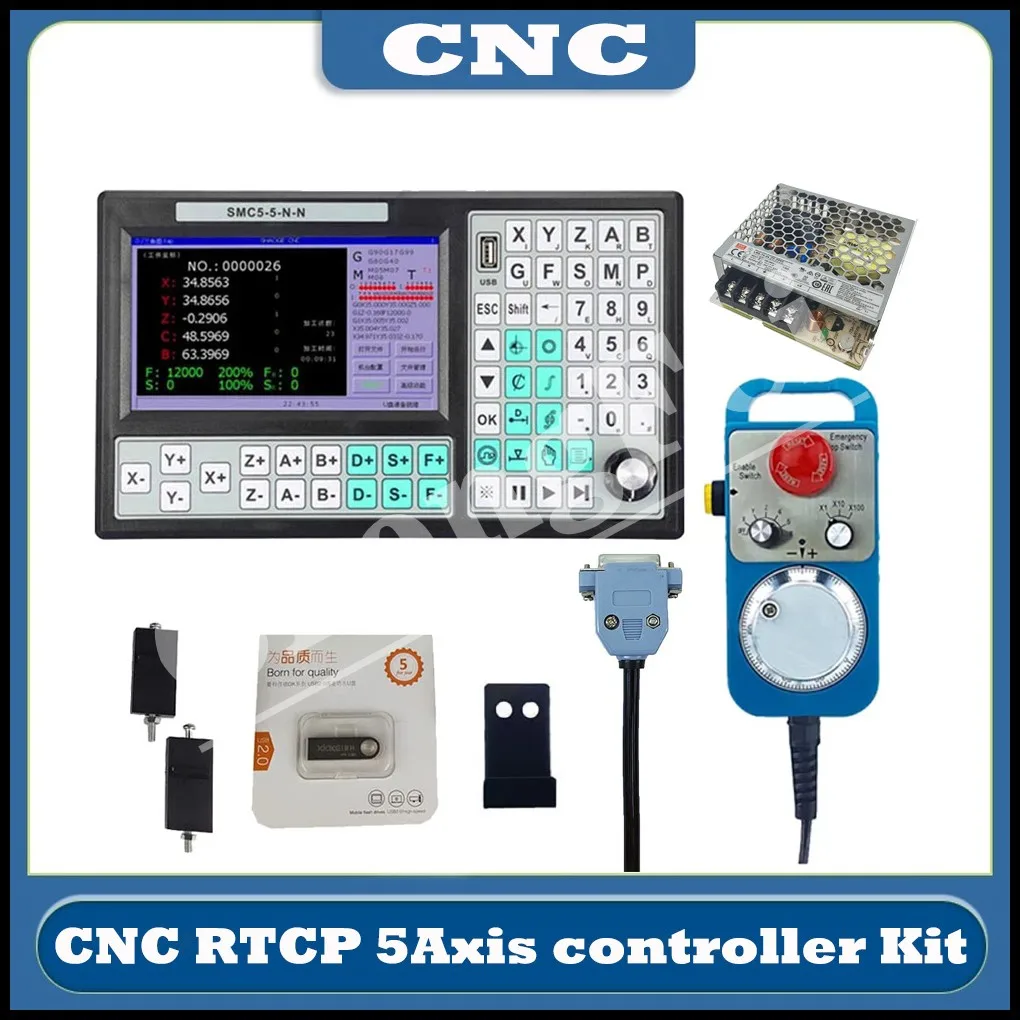

Introdução:

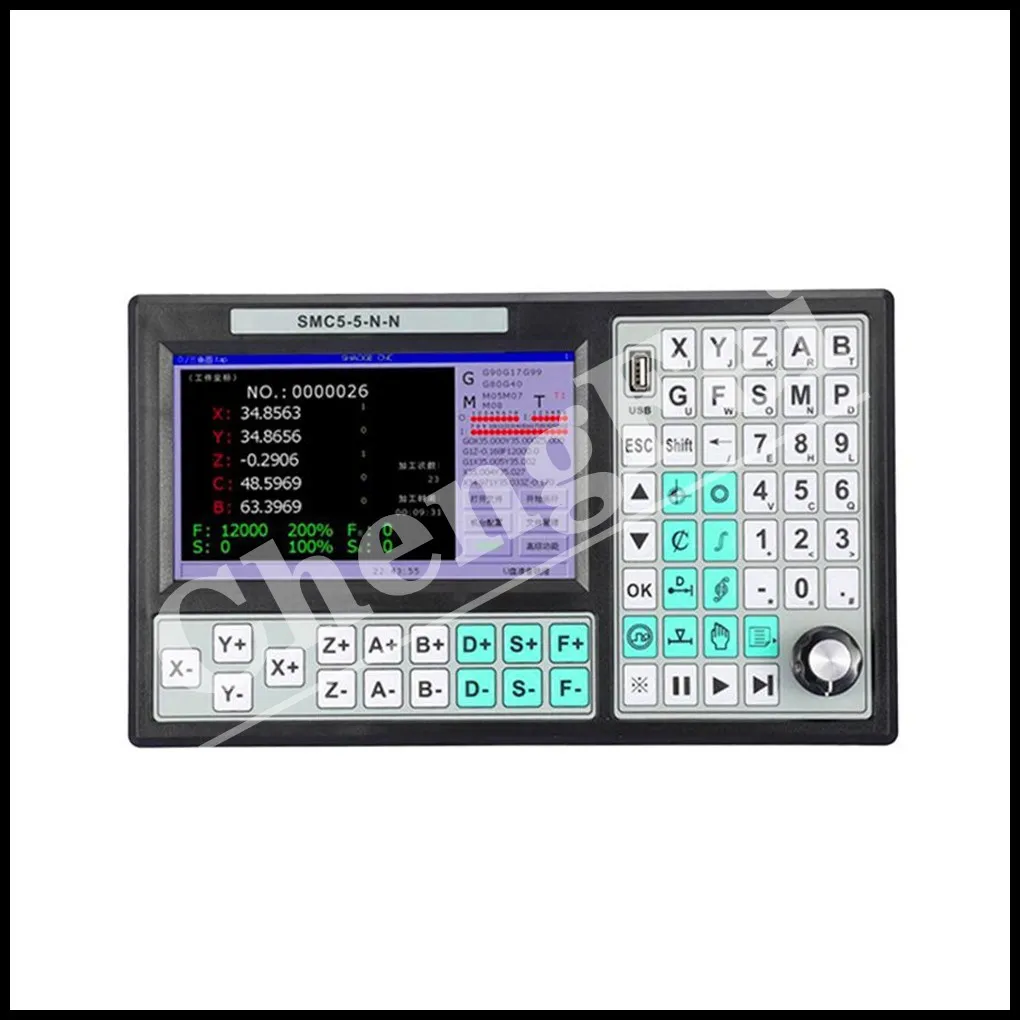

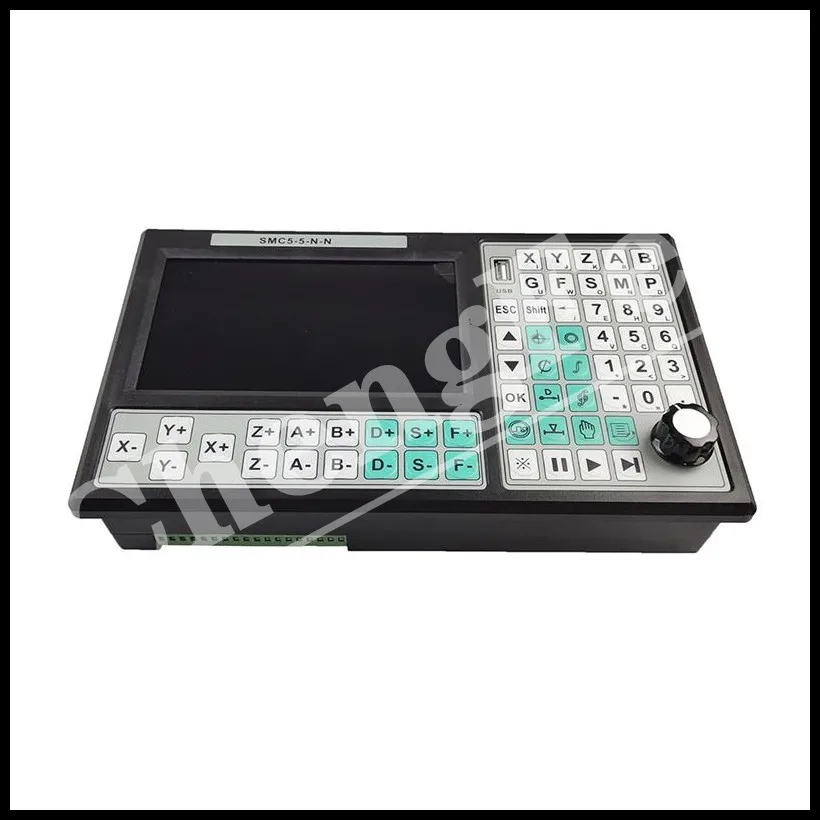

O sistema de controle é o "controlador de movimento" recentemente desenvolvido usando cpu de 32 bits de alto desempenho e fpga de alto desempenho, equipado com um display lcd de sete polegadas, janela-tipo amigável interface humano-máquina, memória com porta usb externo e cartão tf embutido (usuário opcional), grande espaço de armazenamento, tensão de trabalho 12-24 volts entrada ultra-larga, teclado touch-operado. O sistema tem as características de alta confiabilidade, alta precisão, baixo ruído e operação conveniente. Parâmetros simples e claros tornam sua operação fácil e rápida. A função de configuração de entrada/saída é conveniente para o seu uso e manutenção.

Características:

Cinco-eixos de ligação Multi-micro multi-linha segmento para a frente algoritmo de controle Interpolação linear de cinco eixos e interpolação contínua multi-micro multi-linha de cinco eixos Linha quebrada continuar a controlar Função de coordenadas de armazenamento power-down Interface de controle do volante do apoio.

A principal função:

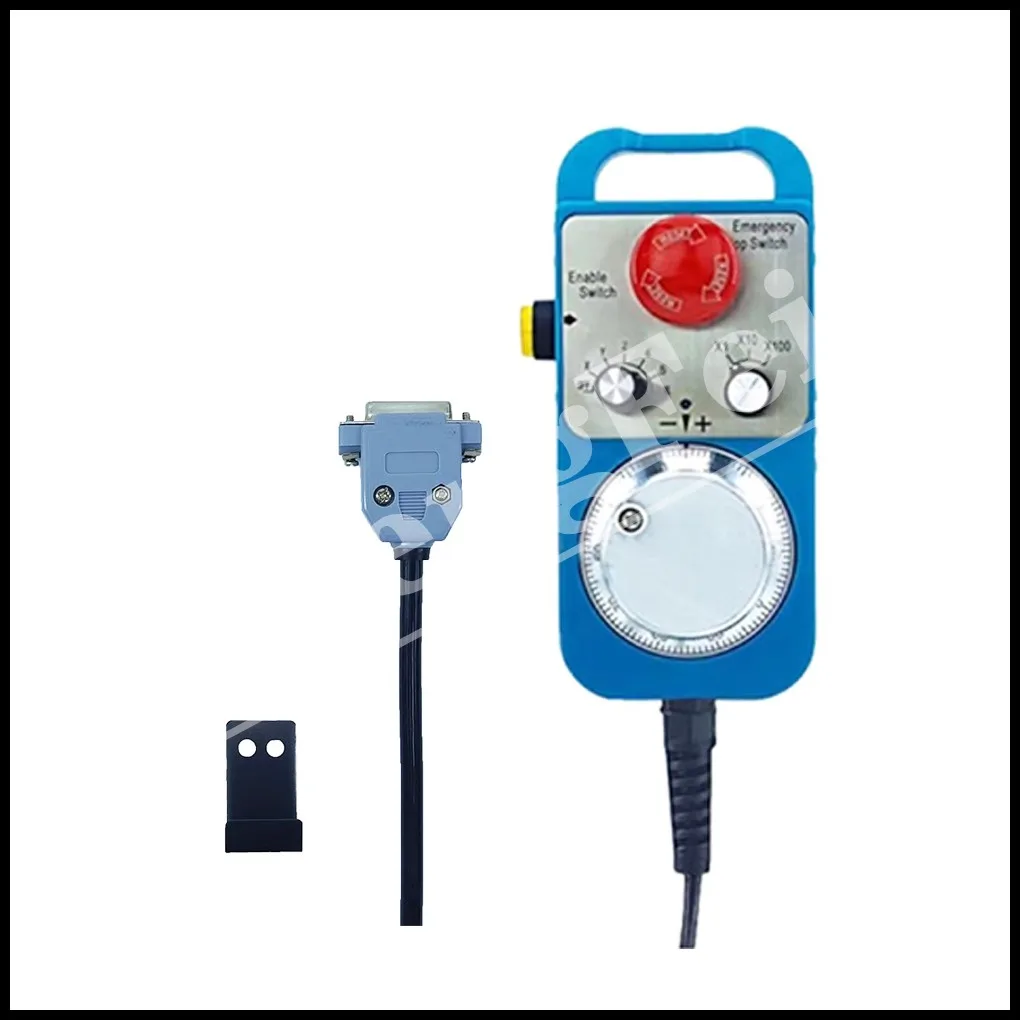

Ajuste de parâmetro: pode definir vários parâmetros de controle relacionados à usinagem e operação para alcançar o melhor resultado de processamento. Operação manual: pode realizar manual, correr, retorno ao programa zero, retorno ao zero mecânico, compensação de coordenadas e outras operações. Gestão do programa: novo, excluir, modificar, ler, salvar, copiar e colar, processamento automático, contínuo, pausa e outras funções podem ser executadas no programa. Manual externo: uma variedade de funções manuais externas pode ser definida para facilidade de uso Controlador de volante externo: você pode definir o tamanho da etapa de cada etapa, suportando modos de posição e velocidade. Ensinar função: entrada externa ou entrada de controle de painel pode ser definido. Escolha livre da função de entrada: permita portas de entrada limitadas para alcançar várias necessidades do usuário

Hardware composição:

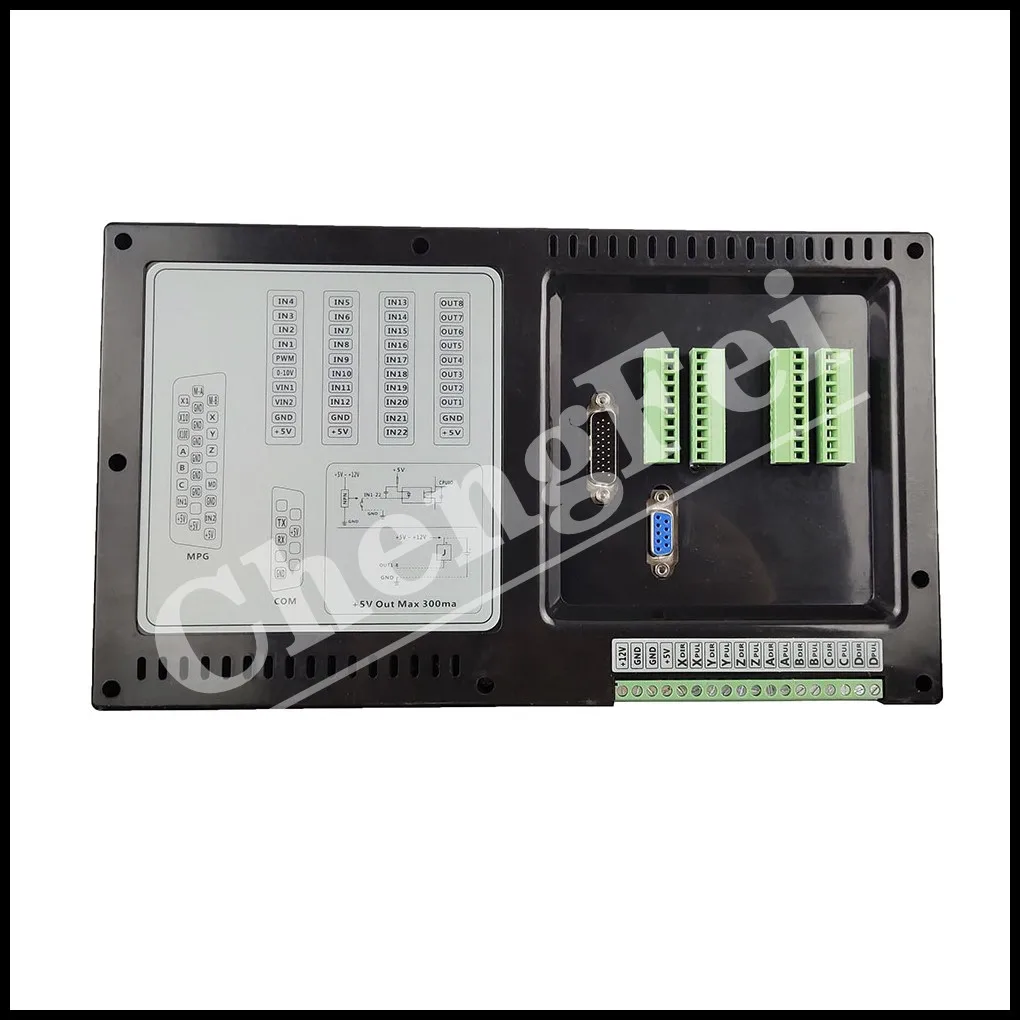

Alto desempenho, cpu de braço de 32 bits de alta velocidade, fpga de alto desempenho Display lcd (resolução: 800 × 480) Entrada/saída (2 canais de isolamento óptico 10ma entrada, 8 canais de isolamento óptico, para baixo fluxo do tanque 500ma saída)

Indicadores técnicos:

1 unidade de dados de exibição mínima: 0.001mm 2 a precisão normal é: 22pp 3 precisão de canto contínua em linha reta: no estado normal, é 1/4 da altura do arco de canto (pode ser definido como qualquer valor) 4 tamanho máximo de dados ± 99999.999mm 5 a frequência de saída de pulso a mais alta é 500khz (todos os cinco machados podem ser 500khz ao mesmo tempo) 6 número de eixos de controle 5 eixos (x, y, z, 4, 5) 7 número de enlace machados 5-axis enlace e 5-axis multi-micro multi-linha segmento de controle de interpolação prospectiva Modo de velocidade opcional da entrada do controle do volante do apoio 8 ou modo da posição 9 limite de software inteligente prever o ponto de desaceleração com antecedência, o reverso será liberado automaticamente, tornando o controle mais fácil de usar 10 suporte u disco, memória embutida pode ser expandido para alcançar 32g de alta capacidade de armazenamento
