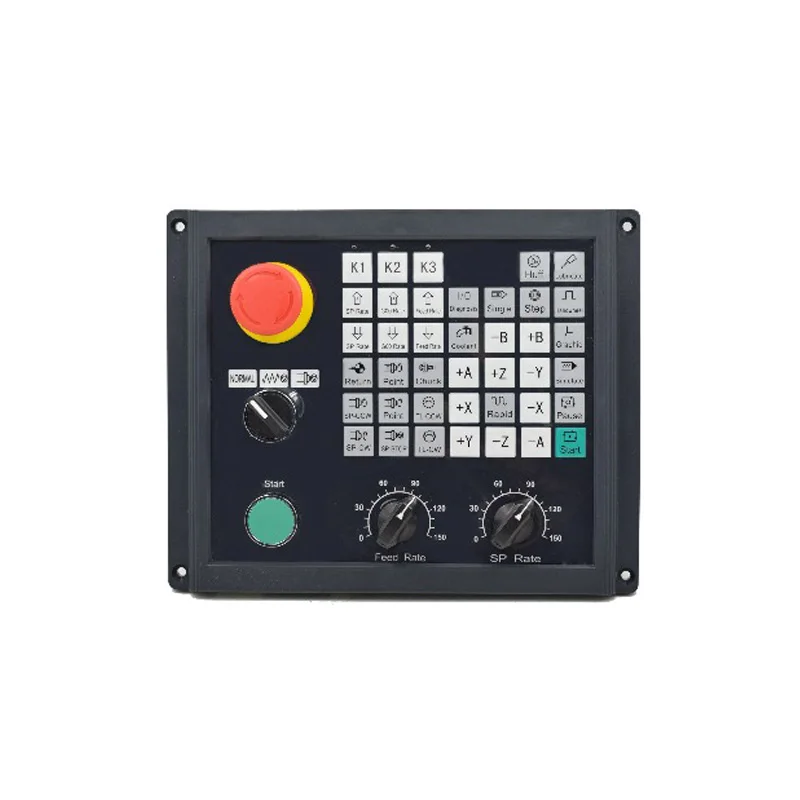

5) com operação additional painel e MPG, fornecer energia

6) Frequência da saída do pulso: 5MHz, velocidade máxima 300 m/min, progredindo a velocidade 0.01-150 m/min

7) USB móvel U disco cópia interface.

8) Interface RS232. Função U flash DNC

9) eixo servo velocidade controle/fuso freqüência convertion velocidade control.

10) Gerador manual do pulso.

11) Programação PLC e função macro

12) Menu inglês, programa e relação, edição da tela cheia

13) capaz de trabalhar com motor absolutamente codificador, apoiar a função revista ferramenta tais como: tipo guarda-chuva, tipo de linha, tipo de disco etc

• Número de eixos de controle: 2-5 eixos (X Z C A B)

• Número de eixos de ligação: 2-5 eixos

• Número de eixos de controle PLC: 2-5 eixos

Função eixos alimentação

• Unidade mínima do comando: 0.001mm

• Posição faixa comando: +/- 99999.999

• A frequência do pulso da saída 5MHz, velocidade máxima é 300 m/min, velocidade de alimentação é 150 m/min

• G00 substituição rápida: Total 8 níveis: 0 ~ 150%, ajuste em tempo real

• Alimentação override: Total 16 níveis: 0 ~ 150%, ajuste em tempo real

• Anulação do eixo: Total 16 níveis: 5% ~ 150%, ajuste em tempo real

• Modo da interpolação: Interpolação de linear, arco, linha e batida rígida

• Chanfragem automática

Linha

• Aceleração e desaceleração funcitron

• Fio comum (siga o eixo)/Fio rígido

• Single-headed/Multi thread de suface reta, cônica e térmica em sistema métrico/sistema de polegada, wqual e rosca de passo variável

• As características do comprimento, do ângulo e da velocidade do retractin da linha podem ser ajustadas

• Passo da linha: 0.1 ~ 1000.000mm ou 0.1 ~ 99 dente/polegada

• Transversal rápido: tipo linear ou tipo S

• A velocidade inicial, a velocidade de acabamento e o tempo de aceleração e desaceleração são definidos por parâmetro

Função do fuso

• A tensão analógica 0 ~ 10V output em dois canais, apoia o controle do dois-eixo

• O feedback do codificador do eixo em um canal, a definição do codificador do eixo pode ser ajustado

• Velocidade do eixo: É ajustado pelo parâmetro da velocidade, velocidade máxima do eixo igualmente coressponding a 10V

• Anulação do eixo: Total 16 níveis: 5% ~ 150%, ajuste em tempo real

• Eixo constante superfície velocidade controle

• Ragid tocando

Função ferramenta

• Compensação do comprimento ferramenta

• Compensação do raio do nariz (tipo C)

• Ferramenta vestindo compensação

• Método de ajustar ferramentas: Ferramenta-ajuste na posição fixa, ferramenta-ajuste experimental do corte, retorno ao ponto de referência, ajuste automático da ferramenta

• Ferramenta offset exexexexexexuting modo: Reescrevendo modo coordenado, ferramenta modo transversal

Compensação Precisão

• Compensação Backlash/Pitch erro compensação no tipo memória

Função PLC

• O ciclo refresca: 8ms

• Download do programa PLC pela interface USB

• O programa do PLC pode ser edição personalizada

• I/Os : 56*32, pode ser editado livremente

Interface homem-máquina

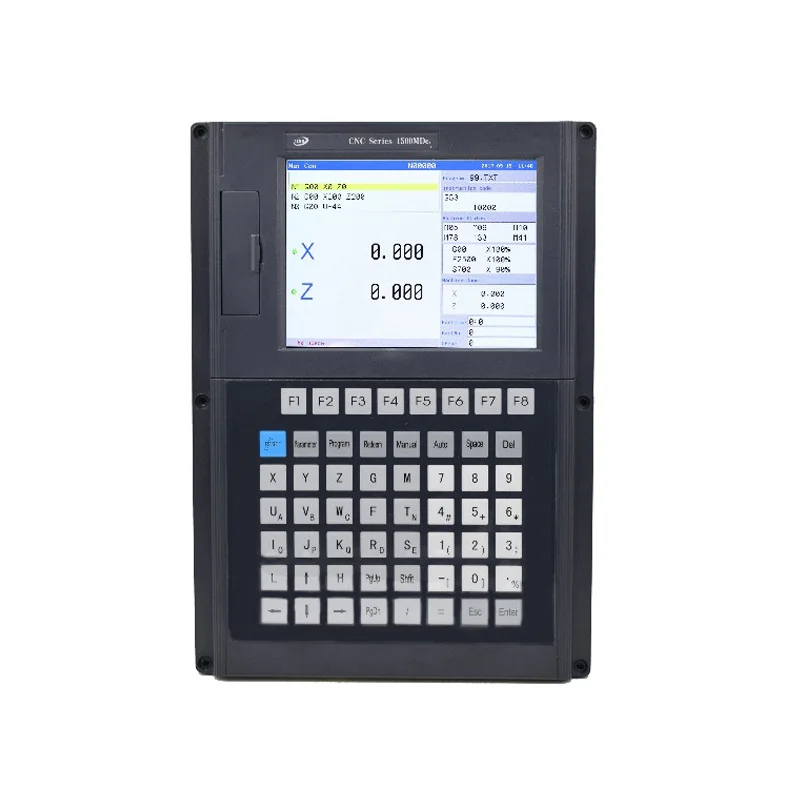

• 8,4 ''tela grande LCD a cores reais, a resolução se 480 000

• Exibição em chinês ou inglês

• Exibição em caminho de ferramenta bidimensional

• Relógio em tempo real

• Gestão operacional

• Opere o modo: Edite, auto, manual, MDI, retorno zero mecânico, MPG/único passo, programa zero-retorno

• Autoridade de operação de gerenciamento de vários níveis

• Registro do alarme

Editar programa

• Capacidade do programa: 128M

• Edição função: programa/bloco/caracteres pesquisa, reescrever e excluir

• Formato do programa: código ISO, programação do comando macro do apoio, programação da coordenada relativa, coordenada absoluta e coordenada híbrida

• Chamando o programa: Apoie o programa macro, subprograma

Função comunitária

• RS232: Arquivos do programa da peça podem ser transmitidos

• USB: Arquivo operationand arquivo diretamente processamento em disco flash, suporte a programas PLC, disco flash de atualização de software.

Função segurança

• Emergência parada

• Limite do curso do hardware

• Limite do curso do software

• Dados restaurando e recuperando

• Dica de alarme definida pelo usuário

Condição operação do sistema

1) alimentação fornecimento
CA 220V(+ 10/-15), frequência 50Hz ± 2%. potência: ≤ 200W.
Nota: deve usar a transformação do isolamento para fornecer a primeira entrada do poder: 380V
2) Condição climática
Condição de operação: temperatura 0-45 graus, umidade relativa 40 -80%.
Condição do armazenamento & do transporte: temperatura-40 ~ 55 graus, umidade relativa <93%(40 graus).
Pressão atmosférica: 86-106kpa.
3) operação ambiente:
Nenhuma poeira excessiva da farinha, nenhum ácido, nenhum gás do alcaloide e gás explosivo, nenhuma interferência eletromagnética forte.
