Descrição
- Químico Hign-em causa: Nenhum
- Número do modelo: 5M-H100-4-130A/B
- Número de mandíbulas: 4
- Energia: Manual
- Nome da marca: XMSJ
- Origem: CN (Origem)
- Certificado: NONE
- Center height: 100MM
- Chuck: 3/4 Jaws 130mm Chuck
- Angle: 0.45 degrees/step
- Speed reducing ratio: 4:1 (synchronous belt deceleration mode)
- Stepper motor: Two-phase NEMA34 86 stepping motor(4 wires 4.5A)
- Synchronous belt: 5M-450 (width 15MM)

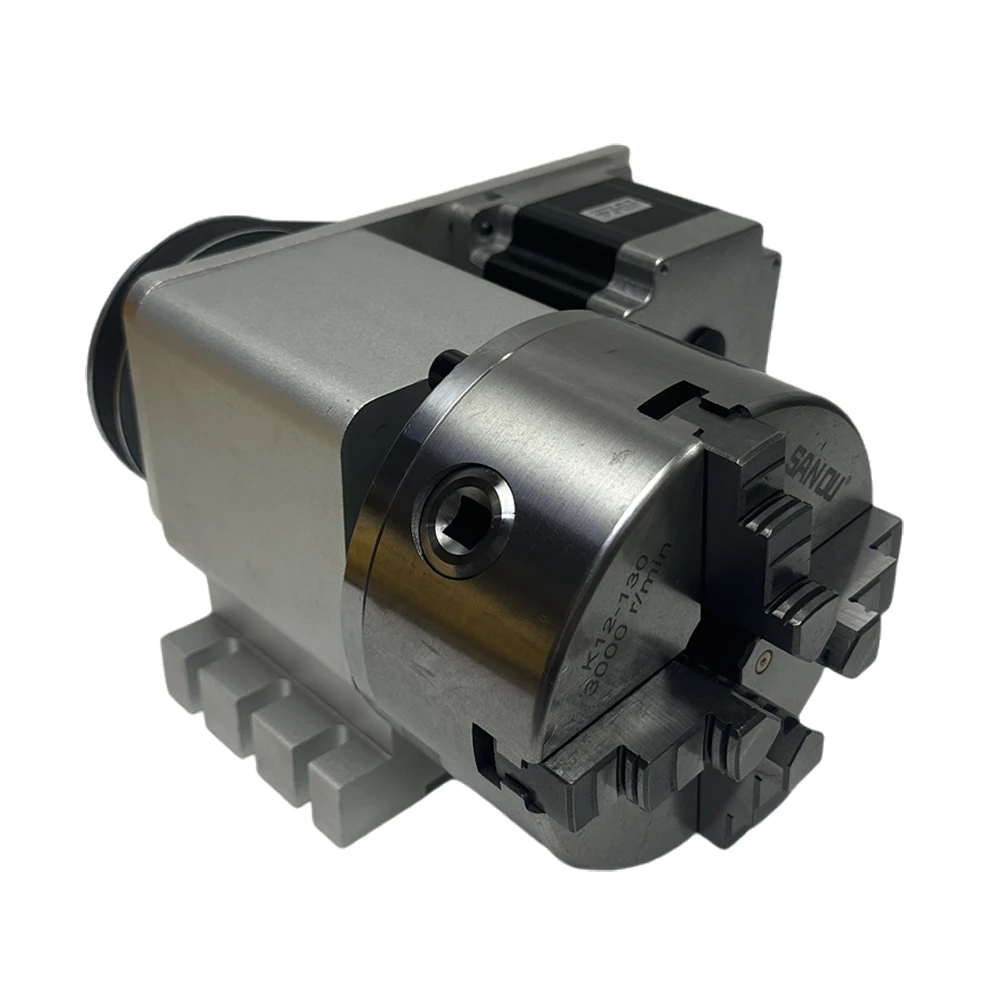

CNC Cabeça de Indexação 3/4 Mandíbulas 130MM Mandril CNC Um 4 ° Eixo Rotativo NEMA34 86 Stepper Motor para Máquina de Gravura CNC
Descrição:

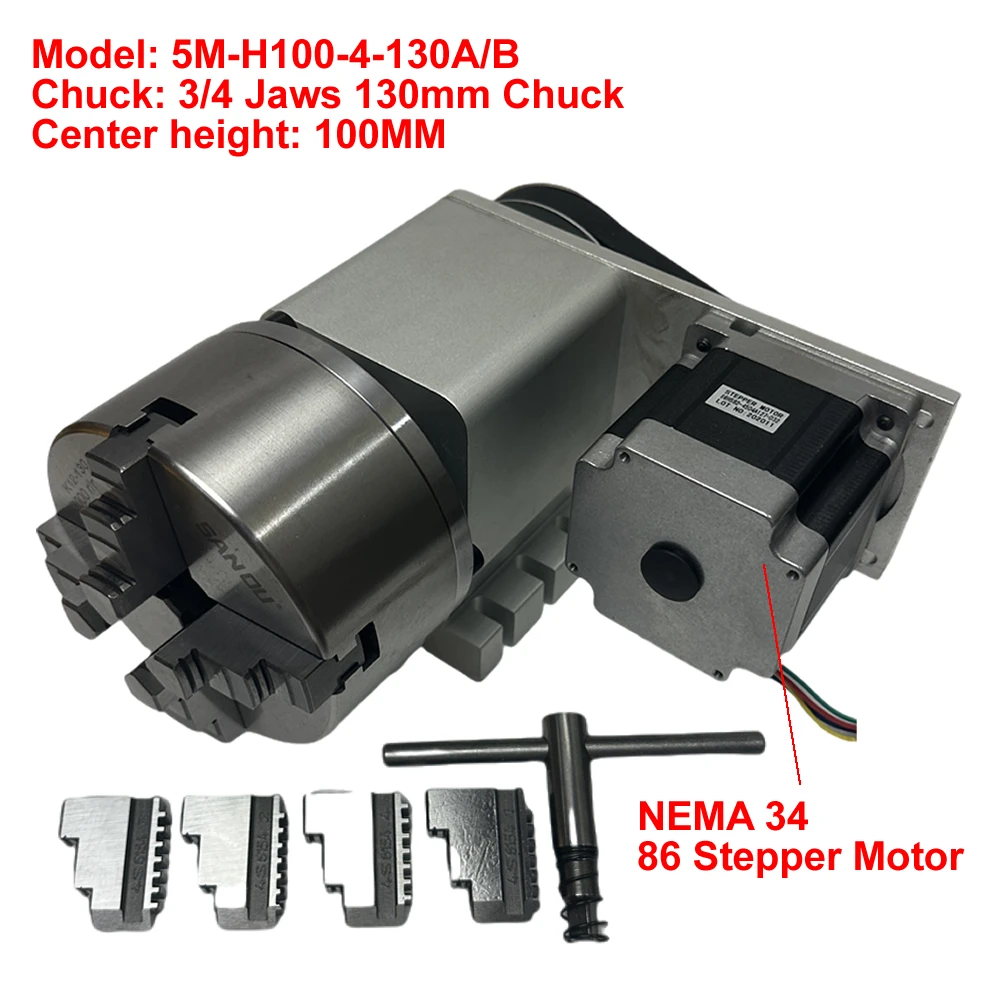

Modelo: 5M-H100-4-130A/B

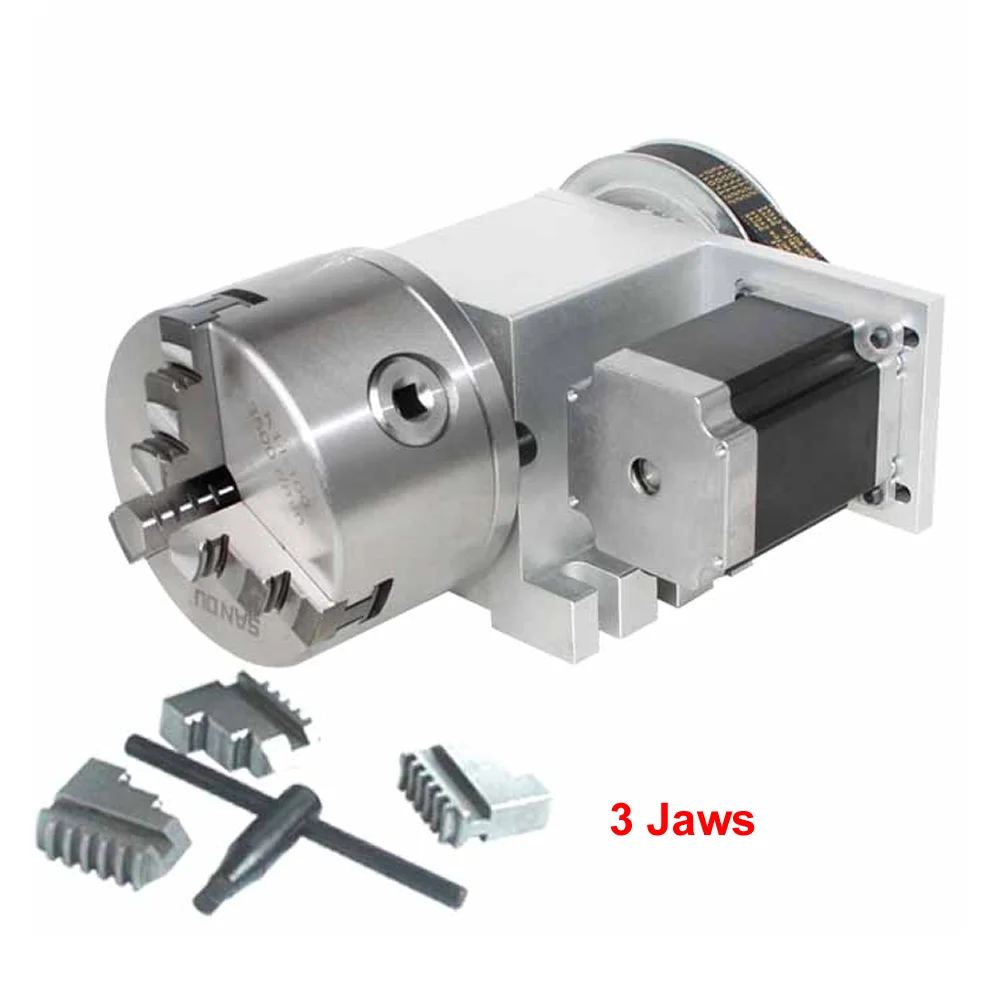

Mandril: Mandíbulas 3/4 130mm Mandril

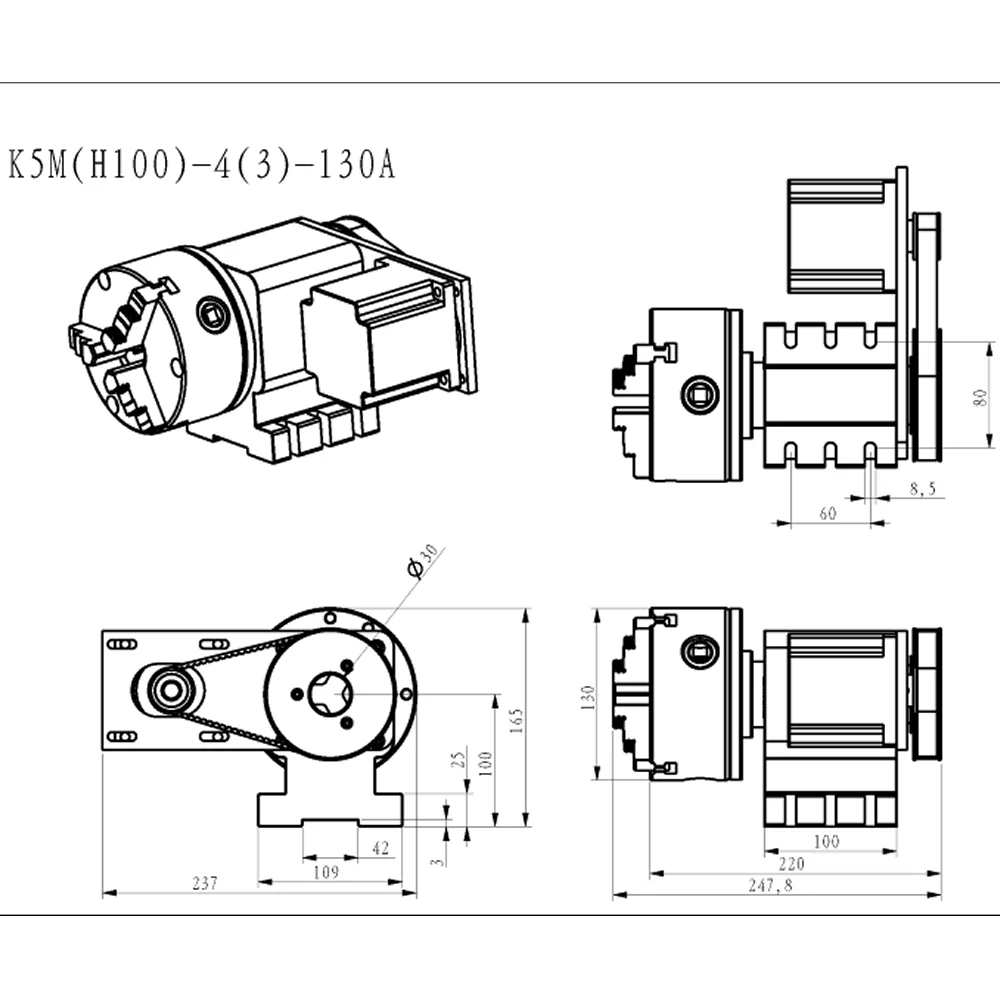

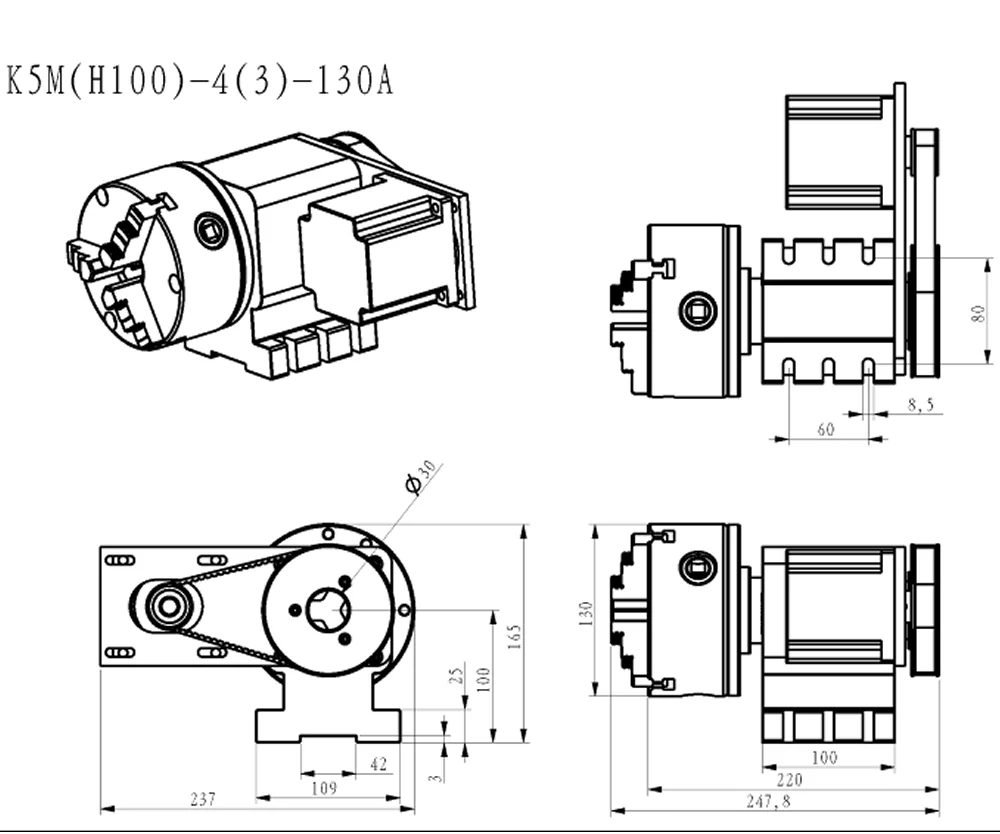

Altura Center: 100MM
Altura total: 165MM

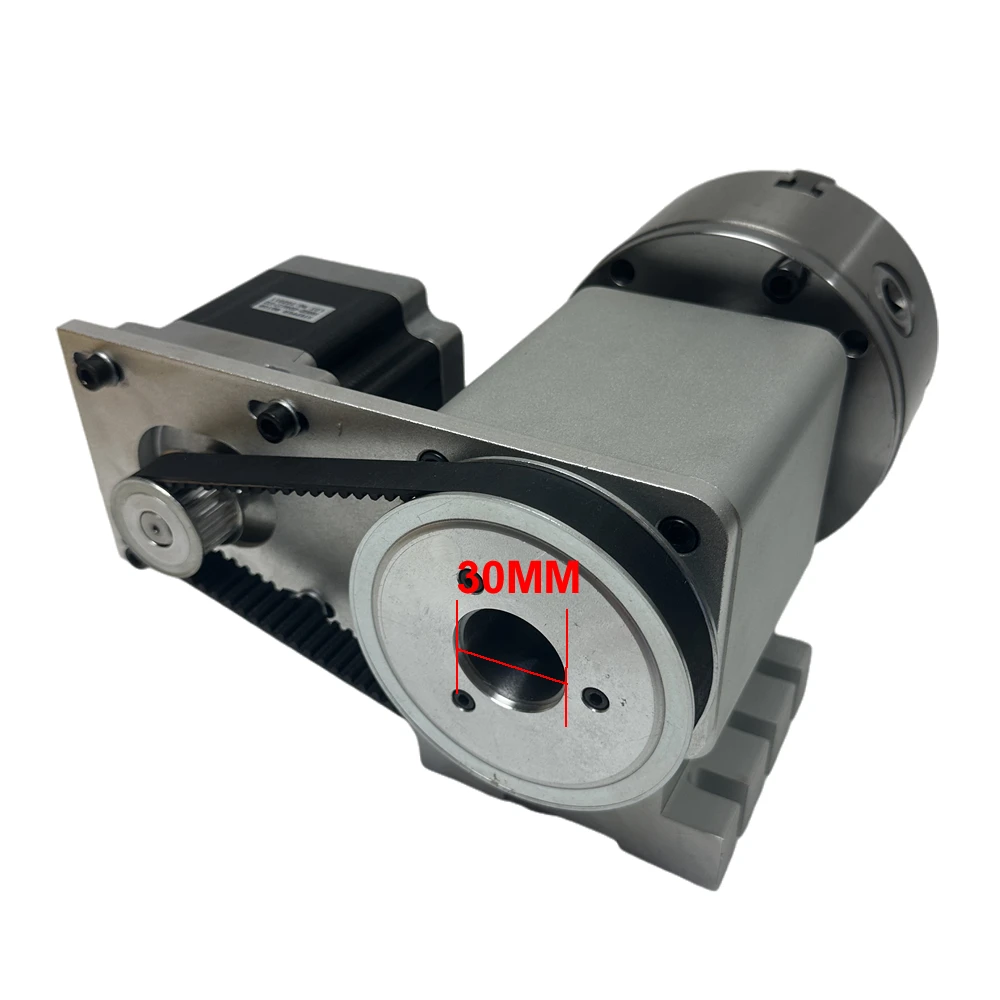

Diâmetro oco do eixo: 30MM
Ângulo: 0,45 graus/passo
Relação desaceleração: 4:1 (modo síncrono desaceleração correia)
Motor de passo: Motor bifásico NEMA34 86 de passo (4 fios 4.5A)
Acessórios: um par de total anti-garra e chave
Correia síncrona: 5M-450 (largura 15MM)
Peso: 15 QUILOGRAMAS
Quarto eixo pulso configuração equivalente:
Configurações do sistema Mach3: número de pulsos necessários para 1 grau
(Número de pulsos por volta do motor) × Subdivisão do condutor × Redução) ÷ 360 graus
Por exemplo, um motor de duas fases 86 com uma subdivisão de 16 e uma taxa de redução de 4:1
(200 × dezesseis × 4) ÷ 360 = 35,555555555)
Configurações do sistema Weihong: ângulo percorrido por 1 pulso
360 graus ÷ (número de pulsos por volta do motor) × Subdivisão do motorista × Relação de redução)
Por exemplo, um motor de duas fases 86 com uma subdivisão de 16 e uma taxa de redução de 1
360 ÷ (200 × dezesseis × 4) = 0,028125
Se o algoritmo for substituído pelo eixo X ou Y, é:
Circunferência ÷ (número de pulsos por volta do motor) × Subdivisão do motorista × Relação de redução)
A gravação de hastes redondas de diferentes tamanhos requer a configuração do equivalente
