Descrição
- Aplicação: Torno e centro de torneamento
- Número do modelo: HF100
- Origem: CN (Origem)

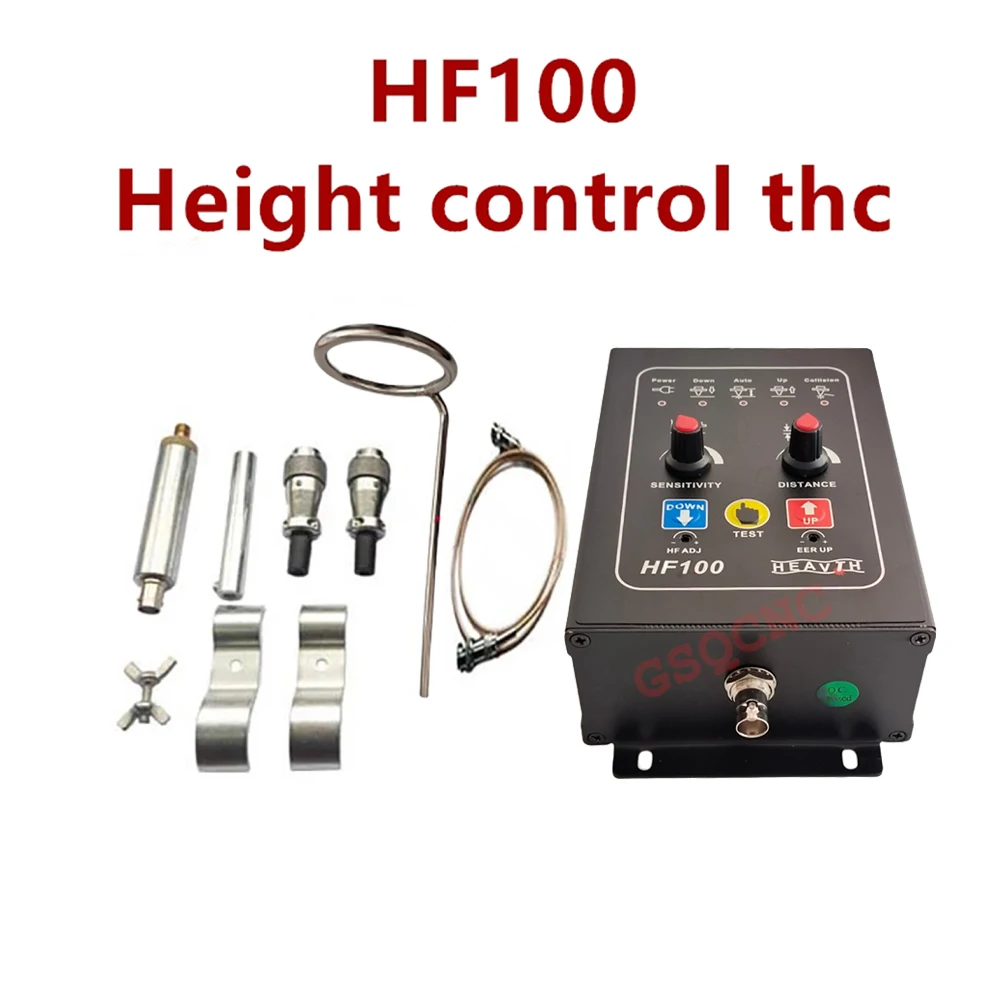

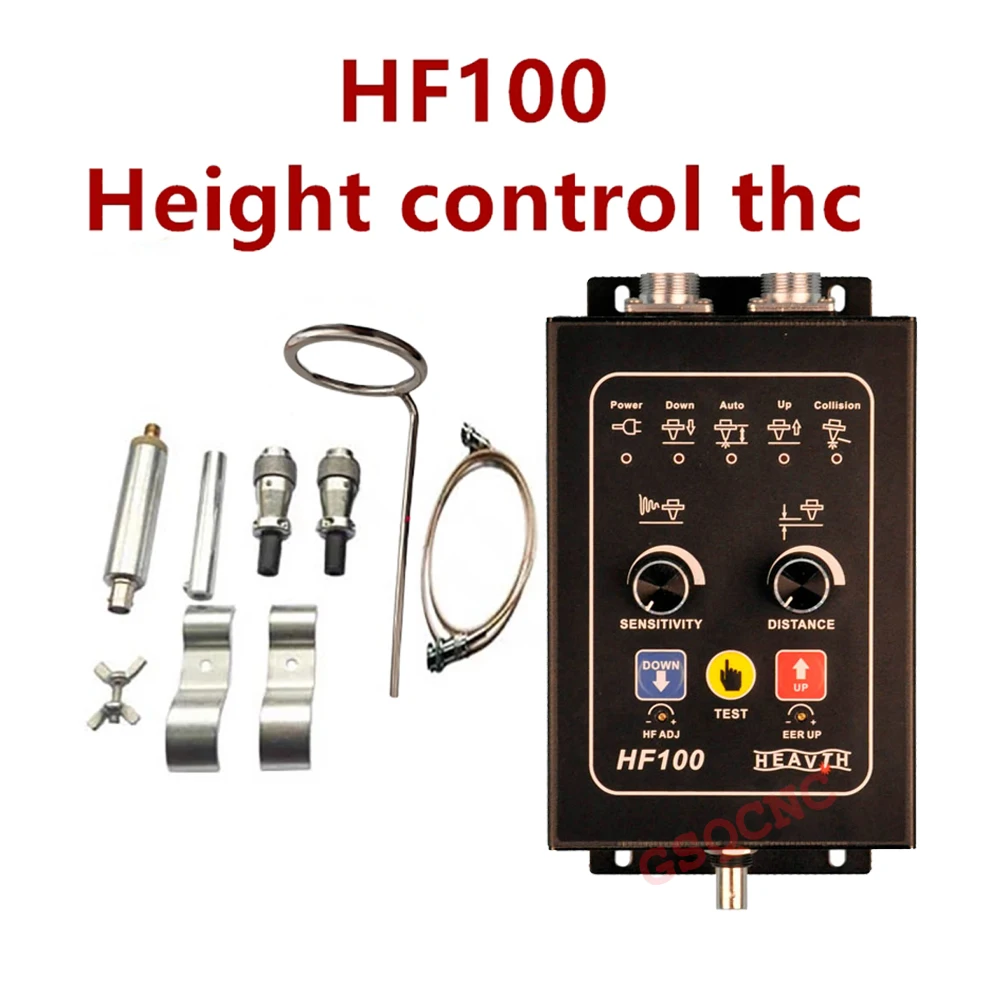

CNC chama laser corte máquina sensor capacitivo HF100 tocha altura controlador
Modelo: HF100
Controlador altura tocha capacitiva com sensor
1) Detalhe rápido
A configuração adequada do mecanismo do levantador da tocha é um fator importante para estabelecer a precisão do seu sistema de corte, certifique-se de que:
1. A redução da engrenagem é selecionada no levantador da tocha para que a velocidade máxima de suspensão não exceda 3000 mm/min, se for necessária maior precisão, a velocidade máxima de suspensão deve ser ajustada para 1500 mm/min
2. engrenagens, racks e fusos têm folga mínima
3. oversizing é evitado. a massa de peças móveis, incluindo a inércia da armadura deve ser tão pequena quanto possível.mo tores com baixa RPM nominal são perferred
4. apenas motores DC com as seguintes classificações são usados:
Avaliações do motor: DC MOTOR
Tensão do motor: DC24V
Curret máximo: 6A
2) Considerações pré-instalação
1. verifique para confirmar que você tem todas as peças necessárias

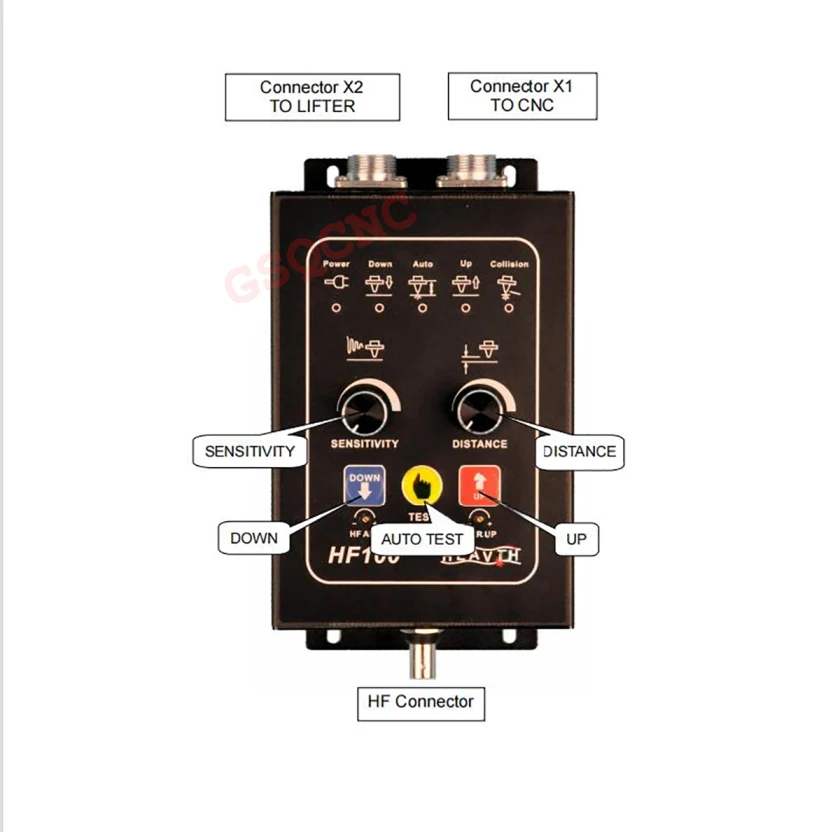

2.fimiliarize-se com as partes do HF100
3. verifique se os motores do levantador de tocha que você está usando com o HF100 estão dentro da faixa aceitável
4. reveja as instruções para configurar a mecânica do levantador na seção 1.6 do manual
3) Aplicações:
1. Designed para CNC máquina de corte
2. alta indução sensibilidade, correr suave e estável
3. Ajuste o interruptor de limite superior e inferior para dentro, reduza a perda de motor, prolongue a vida útil.
4. Usado para o controle automático da altura da tocha de corte da máquina de corte, é apropriado para a grande maioria dos modelos importados ou domésticos da máquina.
4) Dados técnicos
Fonte principal: AC24V ± 10%,50/60Hz,100W
Corrente: 6A máximo
Motor do elevador: DC24V, a máquina máxima do permanente-ímã DC para 4A
Temperatura de trabalho: caixa do controle:-10 ℃ ~ 60 ℃, cabo do HF:-55 ℃ ~ 200 ℃
Distância do sensor: 5mm-20mm, ajustável
Precisão: ± 0.1mm
Comprimento do cabo HF: 1000mm
Tipo do sensor: Anel
Dimensão do sensor: diâmetro exterior 80mm, diâmetro interno 40mm

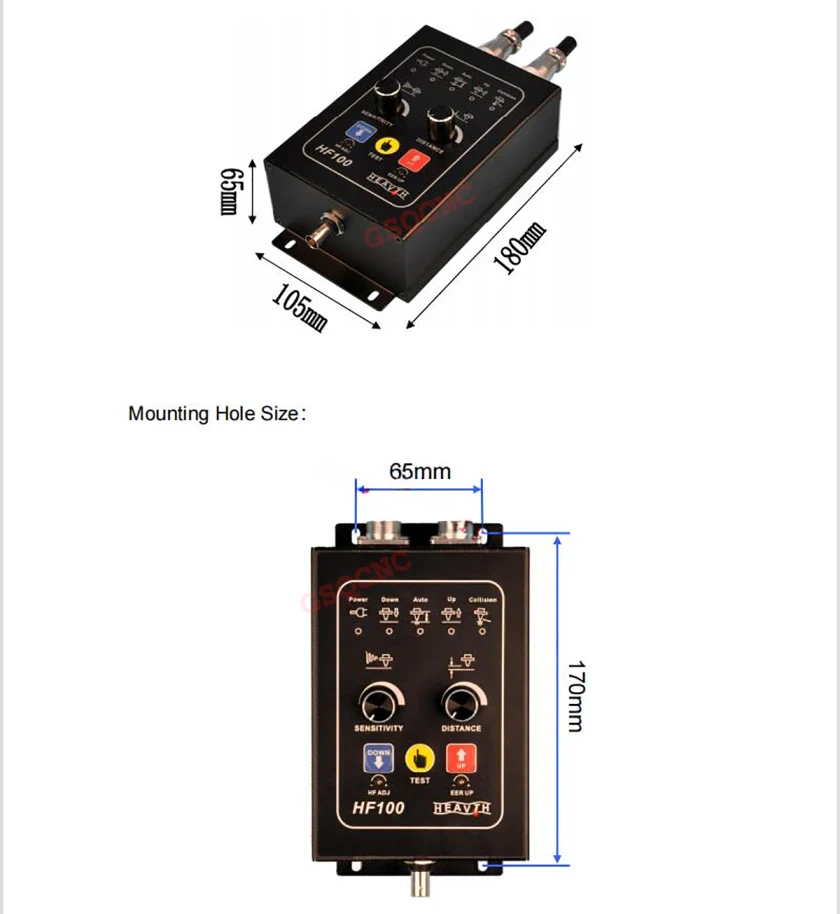

Dimensão do alojamento: 180mm * 100mm * 65mm
Peso: Controle a caixa 0.9kg
Caixa controle com componentes do sensor 1.3kg
5) Manutenção Habilidades:
1. Instale o controlador altura tocha corretamente.
2. Substitua os consumíveis a tempo antes completamente danificado.
3. Evite a colisão do controlador de altura da tocha.
4. Mantenha as linhas da conexão limpas.
5. Verifique se há peças soltas.
6) Especificação:
Comprimento * largura * alta
180*100*65 milímetros
Tensão funcionamento
AC24V ± 10% 50Hz/60Hz
Modo Drive
PWM (modulação largura pulso)
Levantando o motor
Motor DC 24V
Saída atual
1A ~ 4A, 6A máximo
Potência saída
100W
Temperatura trabalho
—10~60
