- Químico Hign-em causa: Nenhum
- Condição: novo
- Tipo: Vertical
- Origem: CN (Origem)
- Certificado: CE
Descrição dos produtos

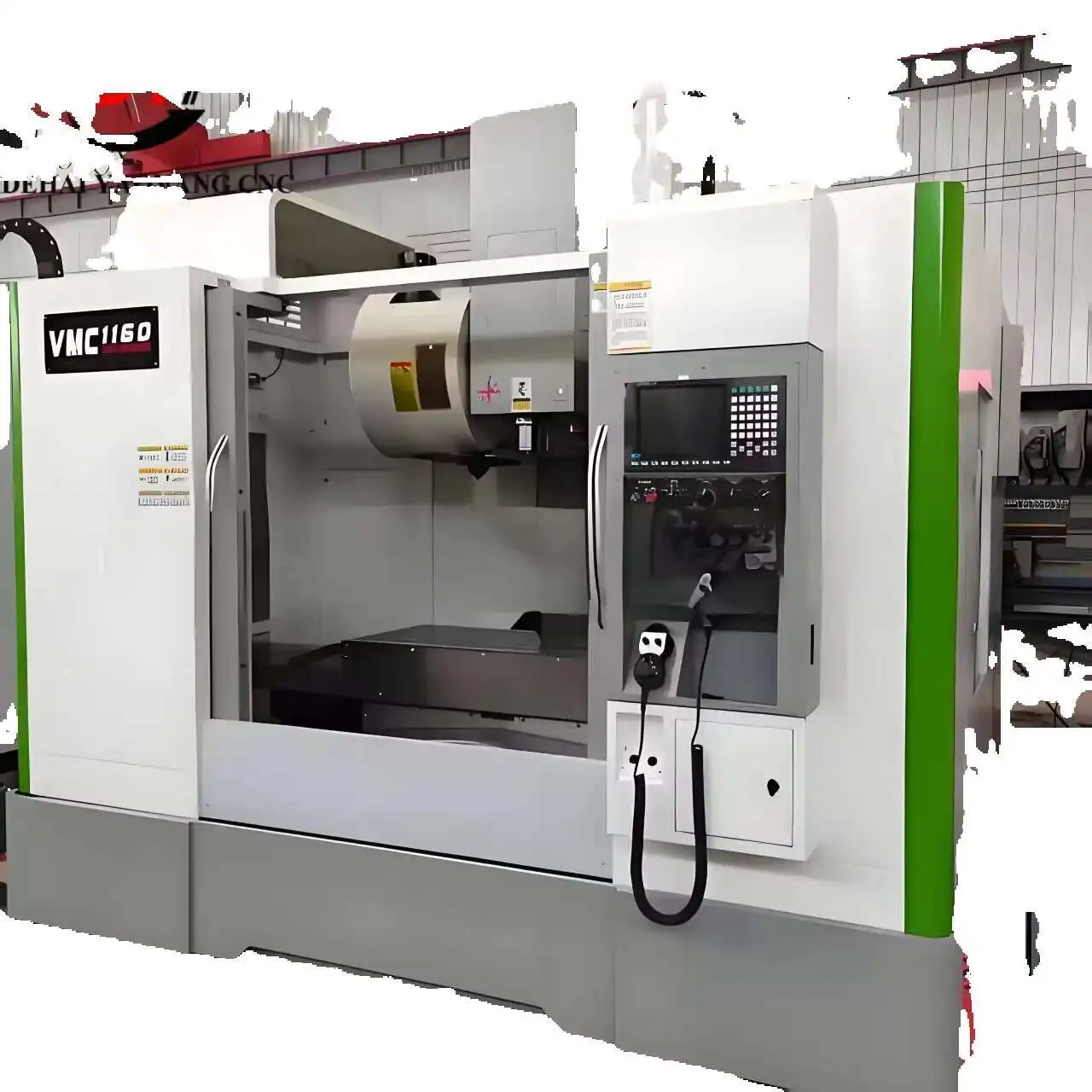

Centro de usinagem vertical
.
1.As principais peças básicas, como base, assento deslizante, bancada de trabalho, coluna e cabeçote são feitas de estrutura de ferro fundido de alta rigidez, e as nervuras de reforço da estrutura de malha são distribuídas no interior, o que garante alta rigidez e flexão e choque- desempenho de absorção das peças básicas;As peças básicas são moldadas com areia de resina e submetidas a tratamento de envelhecimento para garantir a estabilidade da precisão de uso a longo prazo da máquina-ferramenta e fornecer garantia para a estabilidade do desempenho da máquina-ferramenta.4.Adote a unidade de eixo Taiwan Luoyi, unidade de eixo de alta velocidade, alta precisão e alta rigidez, forte capacidade de rolamento axial e radial, velocidade de até 8000 rpm; 7.Adote o carregador de ferramentas tipo disco de troca automática de ferramentas do Taiwan Okada/Relib, a troca de ferramenta é precisa e foi testada para milhões de operações e atende aos requisitos de confiabilidade; 8.O sistema operacional da máquina-ferramenta é projetado de acordo com o princípio da ergonomia, a caixa de operação é configurada de forma independente, próxima ao operador, equipada com uma caixa de operação de volante eletrônico portátil, que é conveniente para configuração de ferramentas;9.Adote dispositivo avançado de lubrificação automática centralizada, lubrificação intermitente automática regular e quantitativa, trabalho estável e confiável; 10.A máquina-ferramenta está equipada com um conhecido sistema de controle CNC, que possui funções completas, fácil operação, precisão estável e confiabilidade;o sistema elétrico adota uma estrutura de design separada de transformador e sistema de controle para reduzir a geração de calor, reduzir a mudança de temperatura da caixa elétrica e melhorar a vida útil das peças elétricas e do sistema.confiabilidade de controle.
Parâmetros do Produto
|
Especificações
|
Unidades
|
VMC650
|
VMC850
|
VMC855
|
VMC1160
|
|
Tamanho da mesa
|
mm
|
900x400
|
1000x500
|
1000x550
|
1200x600
|
|
Curso do eixo X
|
mm
|
650
|
800
|
800
|
1100
|
|
Curso do eixo Y
|
mm
|
450
|
500
|
550
|
600
|
|
Curso do eixo Z
|
mm
|
500
|
500
|
550
|
600
|
|
Máx.carga da mesa de trabalho
|
kg
|
400
|
500
|
800
|
800
|
|
Slot T (passo de largura de número)
|
5-18x90
|
5-18x90
|
5-18x90
|
5-18x100
|
|
|
Máx.velocidade do fuso
|
rpm
|
8000 (opcional: 10000)
|
8000 (opcional: 10000)
|
8000 (opcional: 10000)
|
8000 (opcional: 10000)
|
|
Conicidade do eixo
|
mm
|
BT40
|
BT40
|
BT40
|
BT40
|
|
Potência do motor principal
|
kw
|
5.5
|
7.5/11
|
7.5/11
|
11/15
|
|
Velocidade de deslocamento rápido X/Y/Z
|
m/min
|
36/36/24
|
36/36/24
|
36/36/24
|
36/36/24
|
|
Velocidade de avanço de corte
|
mm/min
|
1-10000
|
1-1000
|
1-1000
|
1-8000
|
|
Tipo de trilho guia
|
Trilho linear
|
Trilho linear
|
Trilho linear
|
Trilho linear
|
|
|
Distância do eixo ao superfície da coluna
|
mm
|
515
|
550
|
550
|
600
|
|
Distância entre o nariz do fuso e a superfície da mesa de trabalho
|
mm
|
120-620
|
150-650
|
120-670
|
120-720
|
|
Precisão de posicionamento
|
mm
|
±0.0075
|
±0.0075
|
±0.0075
|
±0.0075
|
|
Repita a precisão do posicionamento
|
mm
|
±0.005
|
±0.005
|
±0.005
|
±0.005
|
|
Revista de ferramentas
|
16 Sem braços/(Opcional: disco 24 )
|
disco 24
|
disco 24
|
disco 24
|
|
|
Máx.diâmetro da ferramenta
|
mm
|
φ78 (Ajacente)/ φ120 (Apartar)
|
φ78 (Ajacente)/ φ120 (Apartar)
|
φ78 (Ajacente)/ φ120 (Apartar)
|
φ78(Ajacente)/ φ120(Apart)
|
|
Peso máximo da ferramenta
|
kg
|
8
|
8
|
8
|
8
|
|
Peso da máquina
|
kg
|
4000
|
5200
|
5800
|
7300
|
|
Dimensão geral
|
mm
|
2400x2000x2500
|
2600X2300X2500
|
2750x2300x2500
|
3400x2480x2550
|
|
Especificações
|
Unidades
|
VMC1270
|
VMC1370
|
VMC1580
|
|
Tamanho da mesa
|
mm
|
1200*650
|
1400x700
|
1700x800
|
|
Curso do eixo X
|
mm
|
1200
|
1300
|
1500
|
|
Curso do eixo Y
|
mm
|
700
|
700
|
800
|
|
Curso do eixo Z
|
mm
|
700
|
700
|
700
|
|
Máx.carga da mesa de trabalho
|
kg
|
1000
|
1400
|
1500
|
|
Slot T (passo de largura de número)
|
7-18x100
|
5-22x110
|
5-22x140
|
|
|
Máx.velocidade do fuso
|
rpm
|
8000 (opcional: 10000)
|
8000 (opcional: 10000)
|
6000 (opcional:8000)
|
|
Conicidade do eixo
|
mm
|
BT40
|
BT50/BT40
|
BT50
|
|
Potência do motor principal
|
kw
|
11
|
15/18.5
|
15/18.5
|
|
Velocidade de deslocamento rápido X/Y/Z
|
m/min
|
24/24/24
|
24/24/24
|
24/24/18
|
|
Velocidade de avanço de corte
|
mm/min
|
1-5000
|
1-5000
|
1-5000
|
|
Tipo de trilho guia
|
Trilho linear
|
Trilho linear
|
Trilho linear
|
|
|
Distância do eixo ao superfície da coluna
|
mm
|
785
|
750
|
850
|
|
Distância entre o nariz do fuso e a superfície da mesa de trabalho
|
mm
|
120-820
|
110-810
|
155-855
|
|
Precisão de posicionamento
|
mm
|
±0.0075
|
±0.0075
|
±0.0075
|
|
Repita a precisão do posicionamento
|
mm
|
±0.005
|
±0.005
|
±0.005
|
|
Revista de ferramentas
|
disco 24
|
disco 24
|
disco 24
|
|
|
Máx.diâmetro da ferramenta
|
mm
|
φ112 Adjacente)/ φ200(Apartar)
|
φ112 Adjacente)/ φ200(Apartar)
|
φ112 (Adjacente)/ φ200(Apart)
|
|
Peso máximo da ferramenta
|
kg
|
18
|
18
|
18
|
|
Peso da máquina
|
kg
|
9500
|
10000
|
13000
|
|
Dimensão geral
|
mm
|
3400x2480x2960
|
3870x3165x2920
|
4300x3200x3100
|
O 4o ou 5o eixo é opcional.
Detalhes Imagens
Sistema de controle
opcional: Sistema CNC Fanuc Siemens Syntec Mitsubishi
MAGAZINA DE FERRAMENTAS
O magazine de ferramentas possui 24 ferramentas e a troca de ferramentas é rápida e confiável, reduzindo o tempo sem corte e melhorando a eficiência da produção
Eixo de Taiwan
O design avançado do fuso fornece um impulso axial poderoso e há várias opções de velocidades do fuso de 6.000/8000 rpm para atender a vários requisitos de processamento de alta velocidade.
TRABALHO
Tratamento térmico experiente de têmpera de alta frequência Garanta que a bancada tenha dureza
Guia linear de rolo de Taiwan e parafuso de avanço
Embalagem do produto
Técnica de Fabricação
1.Qual é o seu MOQ e garantia?
R: A quantidade mínima de pedido é de um conjunto, o período de garantia é de um ano e suporte técnico vitalício é fornecido.
2.Qual é o prazo de entrega?
R: O período de produção da máquina é geralmente de cerca de 30 dias úteis.
R: O período de produção da máquina é geralmente de cerca de 30 dias úteis.
3.Qual é a embalagem da máquina?
R: A embalagem padrão da máquina é uma palete de ferro e uma caixa de madeira com filme plástico.
R: A embalagem padrão da máquina é uma palete de ferro e uma caixa de madeira com filme plástico.
4.Como escolher a máquina mais adequada?
R: Informe-nos suas necessidades de processamento ou parâmetros da máquina, podemos escolher o melhor modelo para você ou você mesmo pode escolher o modelo exato.Você também pode nos enviar desenhos de produtos e nossos engenheiros farão recomendações razoáveis.
R: Informe-nos suas necessidades de processamento ou parâmetros da máquina, podemos escolher o melhor modelo para você ou você mesmo pode escolher o modelo exato.Você também pode nos enviar desenhos de produtos e nossos engenheiros farão recomendações razoáveis.
5.Quais são os seus termos comerciais?
R: FOB, CFR, CIF ou outros termos são aceitáveis.
R: FOB, CFR, CIF ou outros termos são aceitáveis.
6.Quais são as condições de pagamento?
A: T/T, pagamento inicial de 30% ao fazer o pedido, saldo de 70% antes do envio.
7.Você é um fabricante ou comerciante?
R: Somos fabricantes, temos mais de 5 engenheiros para lhe fornecer suporte técnico, não vendemos máquinas que não produzimos.
A: T/T, pagamento inicial de 30% ao fazer o pedido, saldo de 70% antes do envio.
7.Você é um fabricante ou comerciante?
R: Somos fabricantes, temos mais de 5 engenheiros para lhe fornecer suporte técnico, não vendemos máquinas que não produzimos.
