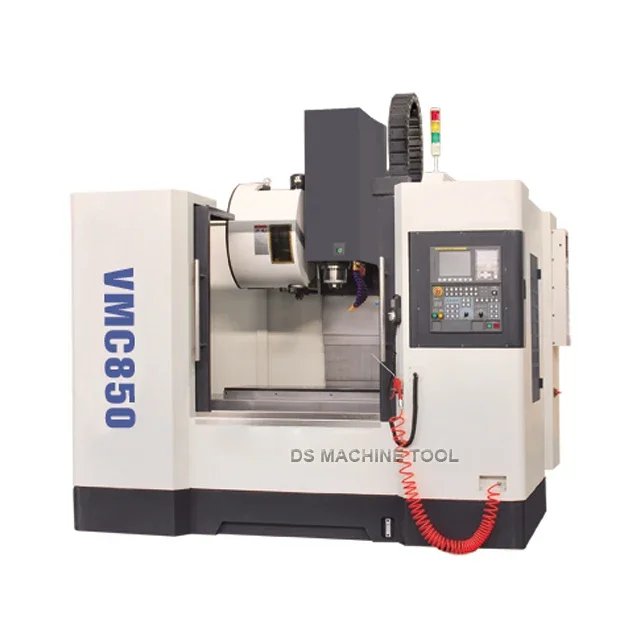

Fresadora vertical CNC VMC850
1.Trilho linear ultra largo do eixo X, Y, Z para garantir a boa rigidez de usinagem e precisão.
2.Sistema controlador KDN2000M
3.Unidade de eixo de alta velocidade e alta precisão
4.Volante elétrico separado
5.Lubrificação automática intermitente
6.VMC850: revista de disco de 16 unidades;
5.Equipamento de máquina comProteção contra respingos completae armário elétrico, segurança e artístico.
sistema CNC padrão: KND2000, 808D
Optiona: FANUC, 828D, GSK, KND
| Especificação |
Unidade |
VMC850 |
| Tamanho da mesa |
mm |
1000*500 |
| Curso do eixo X |
mm |
800 |
| Curso no eixo Y |
mm |
500 |
| Curso do eixo Z |
mm |
500 |
| Motor do eixo |
kw |
7.5 |
| Faixa do fuso |
r/min |
8000 |
| Conicidade do nariz do eixo |
BT40 |
|
| Distância do nariz do eixo até a superfície da mesa |
mm |
150-650 |
| Centro do eixo à superfície da coluna |
mm |
550 |
| Capacidade do magazine |
Estilo de disco 16pcs |
|
| Máx.diâmetro da ferramenta |
mm |
80 |
| Máx.comprimento da ferramenta |
mm |
300 |
| Máx.peso da ferramenta |
kg |
7.5 |
| Tempo de troca de ferramenta |
seg. |
2.5 |
| Energia elétrica |
KVA |
10 |
| Pressão do ar necessária |
Kgf/cm2 |
5-7 |
| Precisão de posicionamento |
mm |
0.015 |
| Precisão de repetibilidade |
mm |
0.01 |
| Máx.capacidade de carga da mesa |
kg |
600 |
| T-slot NO./largura/distância da mesa |
3/18/80 |
|
| Tipo de trilho |
Trilhos de arame |
|
| Peso da máquina |
kg |
5300 |
| Dimensão total (LXWXH) |
mm |
2800*2700*2560 |
também temos como abaixo a fresadora CNC pode escolher:

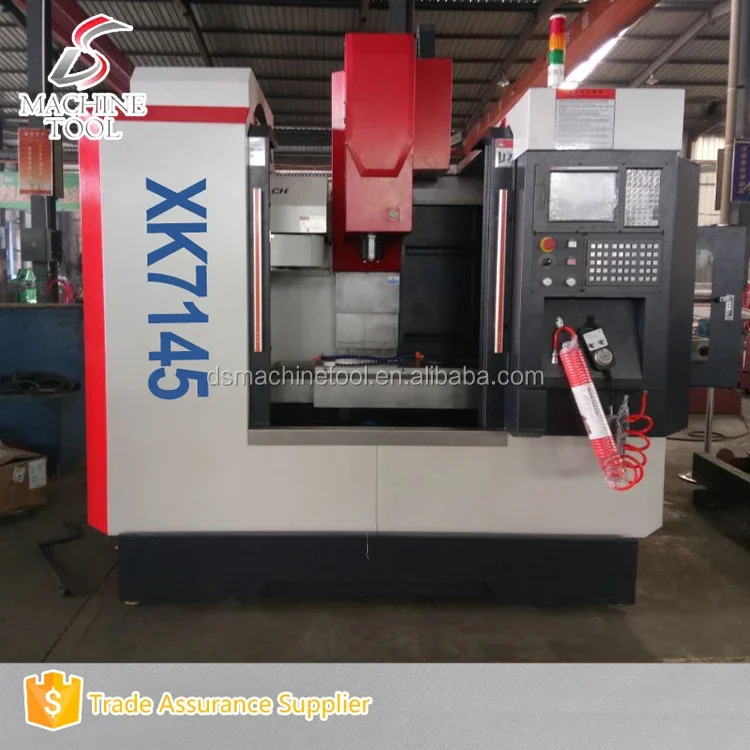

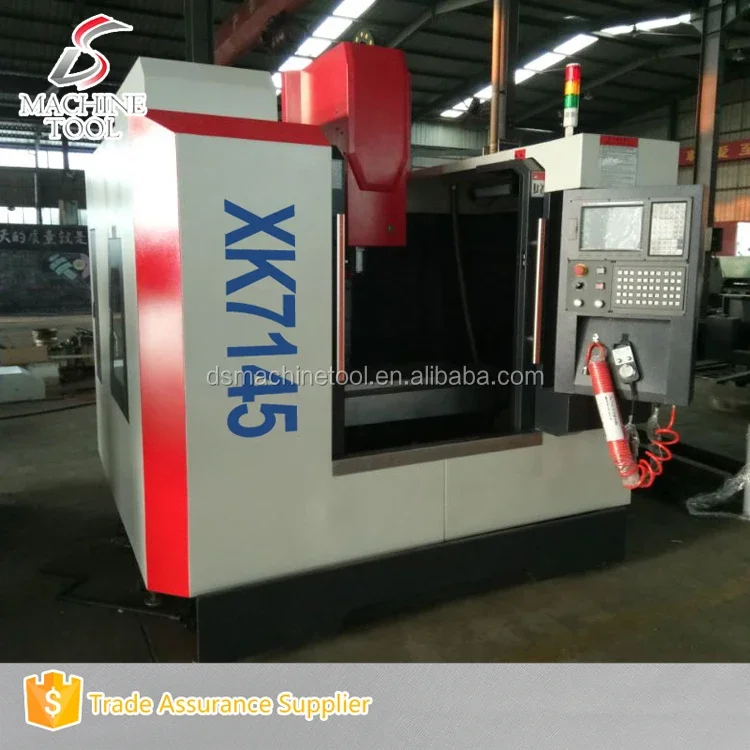

Fresadora vertical CNC XK7145 (VMC600)
O sistema cnc pode escolher:KND, GSK, etc.
configuração padrão
1.Sistema CNC KND-2000MM
Revista de ferramentas estilo plataforma giratória de 2,16 unidades
3.Velocidade do fuso 80-8000rpm;BT40;
4. Forma de guia linear do eixo X / Y / Z,
5. sistema de lubrificação automática,
6. sistema de refrigeração automática,
7.proteção totalmente fechada (também pode fazer proteção meio fechada)
Configuração opcional:
Livraria de faca tipo disco de 1,24 unidades
2.802D, FANUC 01 Mc OU mITSUBISHI m64sm Stystm CNC
3.Quarto eixo
As principais características de desempenho:
1.A fuselagem e os componentes principais são ferro fundido de alta resistência, estabilidade da microestrutura, garantem a estabilidade da máquina-ferramenta para uso a longo prazo.
2. A coluna na parte inferior da estrutura tipo ponte tipo A, combinada com a base da caixa grande, reduz bastante a vibração da máquina em cortes pesados
3. O acionamento do parafuso esférico de precisão de pré-tensão
4. A unidade de fuso de alta velocidade, alta precisão e alta rigidez
5. O projeto da separação óleo-água
6. A lubrificação automática intermitente
7. Sistema de faca de raspagem automática
Aplicação:
Fresadora CNC de 5 eixos XK7145 (VMC600) CENTRO DE MÁQUINA VERTICAL
| Especificação |
Unidade |
XK7145 (VMC600) |
| Curso do eixo X |
mm |
600 |
| Curso no eixo Y |
mm |
450 |
| Curso do eixo Z |
mm |
500 |
| Superfície final do eixo até a distância da mesa |
mm |
130-630 |
| Centro do eixo para face guia da coluna |
mm |
485 |
| Movimento rápido do eixo X,Y |
mm/min |
24 |
| Curso rápido do eixo Z |
mm/min |
18 |
| Alimentação de corte |
mm/min |
1-5000 |
| Capacidade de armazenamento de ferramentas |
Estilo de plataforma giratória 16pcs |
|
| Diâmetro máximo da ferramenta |
mm |
80/130 |
| Comprimento máximo da ferramenta |
mm |
300 |
| Peso máximo da ferramenta |
kg |
6 |
| Tamanho da mesa |
mm |
800*450 |
| Máx.capacidade de carga da mesa |
kg |
500 |
| T-slot NO./largura/distância da mesa |
3/18/160 |
|
| Eixo máx.velocidade |
r/min |
80-8000 |
| Potência nominal do motor principal |
kw |
5.5/7.5 |
| Conicidade do nariz do eixo |
BT40 |
|
| Tipo de trilho |
Maneira de guia linear do eixo X Y Z |
|
| Precisão de posicionamento X/Y/Z |
mm |
0.012/0.01/0.01 |
| Precisão de repetição X/Y/Z |
mm |
0.008/0.006/0.006 |
| Use pressão |
mpa |
0.6 |
| N.W/G.W |
kg |
4200/4400 |
| Dimensão geral |
mm |
3300*2350*2150 |
| Tamanho da embalagem |
mm |
3250*2300*2550 |

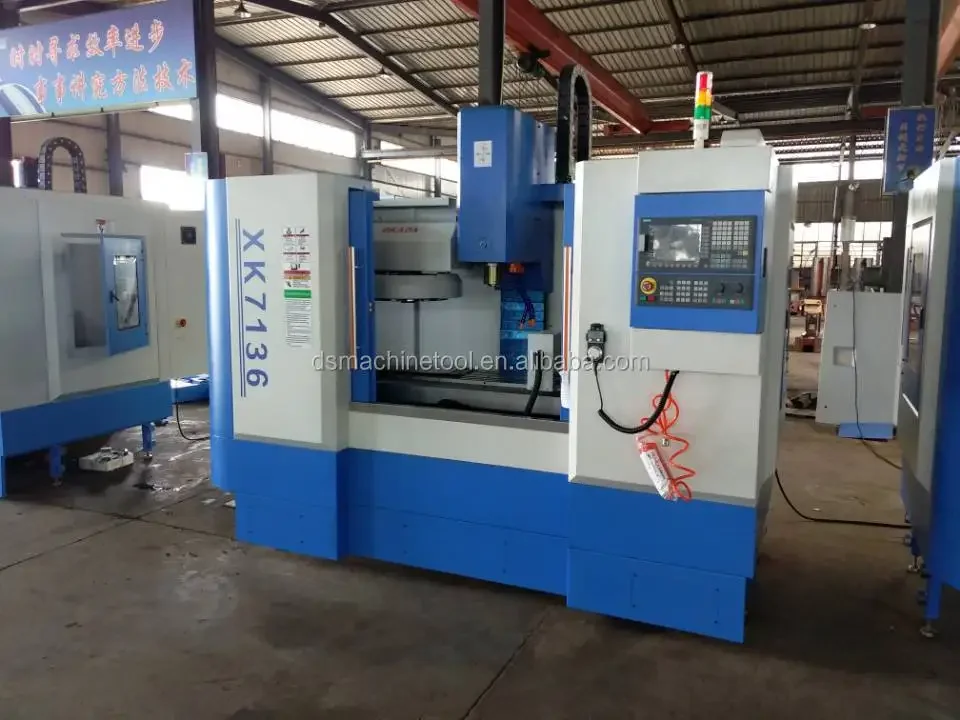

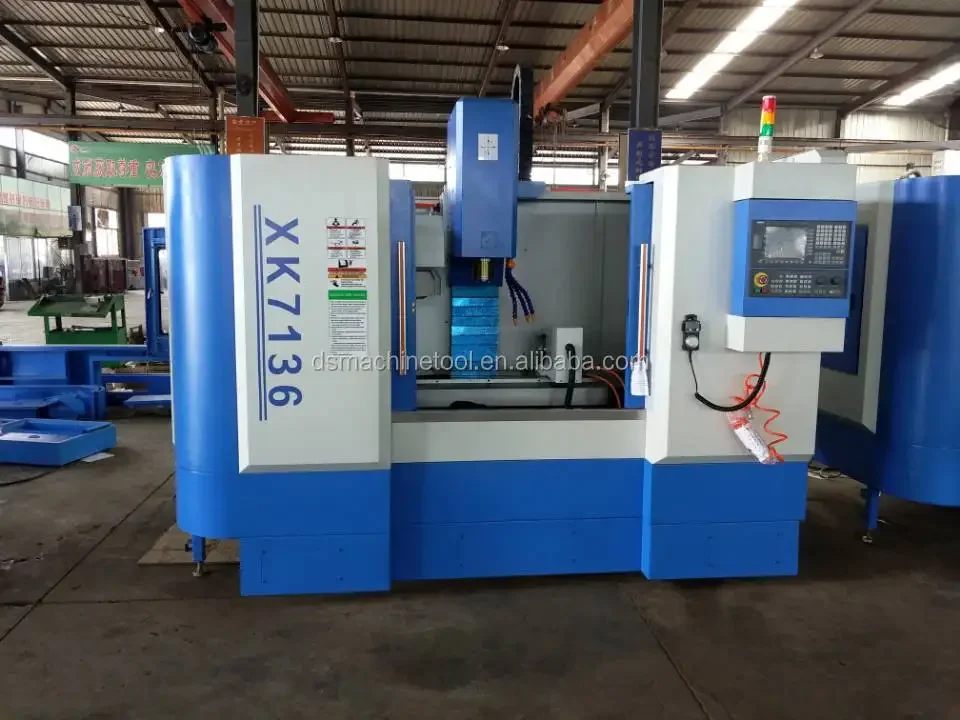

Fresadora CNC XK7136
| Especificação |
Unidade |
XK7136 |
| Curso do eixo X |
mm |
900 |
| Curso no eixo Y |
mm |
350 |
| Curso do eixo Z |
mm |
500 |
| Superfície final do eixo até a distância da mesa |
mm |
100-600 |
| Centro do eixo para face guia da coluna |
mm |
460 |
| Curso rápido dos eixos X,Y |
mm/min |
10000 |
| Curso rápido do eixo Z |
mm/min |
8000 |
| Alimentação de corte |
mm/min |
2000 |
| Capacidade de armazenamento de ferramentas |
Estilo de plataforma giratória 16pcs |
|
| Tamanho da mesa |
mm |
1250*360 |
| Máx.capacidade de carga da mesa |
kg |
300 |
| T-slot NO./largura/distância da mesa |
3/18/80 |
|
| Eixo máx.velocidade |
r/min |
8000 |
| Potência nominal do motor principal |
kw |
5.5 |
| Conicidade do nariz do eixo |
BT40 |
|
| Tipo de trilho |
Trilhos endurecidos |
|
| N.W |
kg |
2400 |
| Dimensão geral |
mm |
3300*2350*2150 |
| Tamanho da embalagem |
mm |
3250*2300*2550 |
