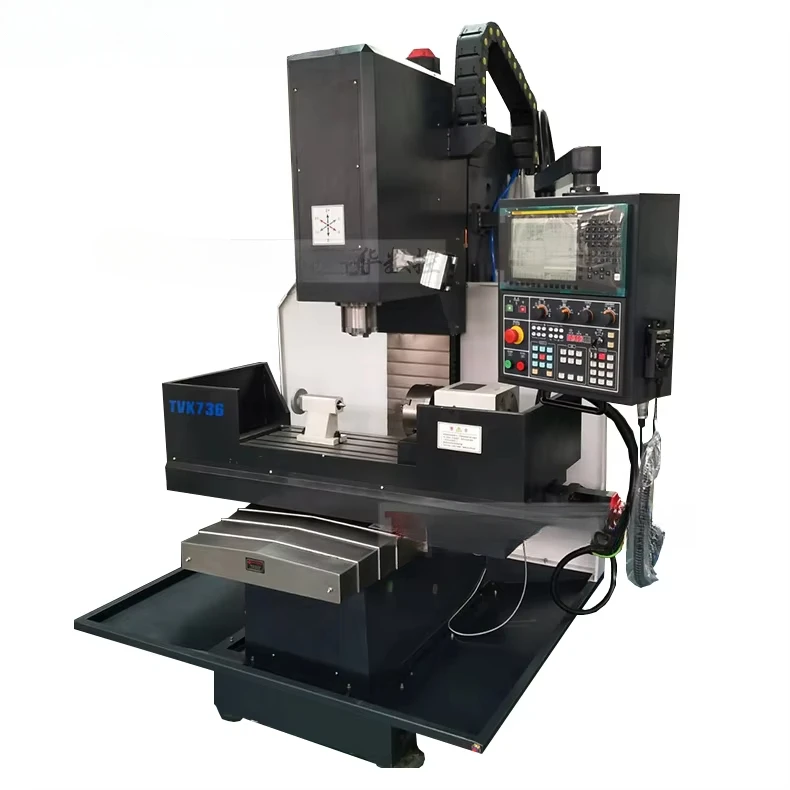

Name: Centro de usinagem de controle numérico Mini fresadora de controle numérico vertical de alta precisão de aço XK7136 Economy BT40
SKU: 1005008653077896
Availability: InStock

Químico Hign-em causa: Nenhum
Tipo: Outros
Origem: CN (Origem)
type: general purpose
Spindle speed range (rev/min): 10 - 6000
number of axes: 3
Number of spindles: single phase
processing capacity: heavy duty
Spindle taper: BT40
Table travel (X) (mm): 900 mm
Table travel (Y) (mm): 400 mm
Table travel (Z) (mm): 500 mm
Positioning accuracy (mm): 0.01
Repeated positioning accuracy (mm): ± 0.008
country of origin: Shandong, China
Model: TVK736
voltage: 380V
Size (length x width x height): 2220*1850*2350
Numerical control system: Guangzhou numerical control
core selling point: high precision
Weight (KG): 2800
Workbench maximum load (kg): 400 kg
Mechanical test report: Can provide
Video factory inspection: Can provide
CNC or not: CNC
color: custom
Machine type: Numerical control vertical milling machine
precision: high precision
Power (kW): 5.5
Marketing type: New products in 2020
Core component quality assurance period: 1 year

Recomendar produtos

Descrição dos produtos

Aplicação

A máquina pode ser utilizada tanto para fresagem vertical quanto para fresagem horizontal, com os acessórios correspondentes, também pode fresar diversas superfícies rotativas e ranhuras, etc.A cabeça de corte giratória de duas seções permite que o fuso gire e ajuste em qualquer ângulo, e fure peças complicadas com multiângulo e multiface em uma vez de retenção.É o equipamento de usinagem ideal para as indústrias de fabricação mecânica, moldes, automóveis e motocicletas.

Característica principal

1.O layout de toda a máquina adota a estrutura de elevação de ram, o ram é usado para movimento lateral e o levantamento

a plataforma é usada para movimentos longitudinais e de elevação.
2.Configure a cabeça de fresagem universal para realizar a usinagem universal dos hemisférios verticais, horizontais e frontais.
3.As colunas de guia auxiliares duplas são dispostas na frente da plataforma de elevação e a distância entre as colunas de guia duplas é grande, o que melhora a estabilidade de toda a máquina.

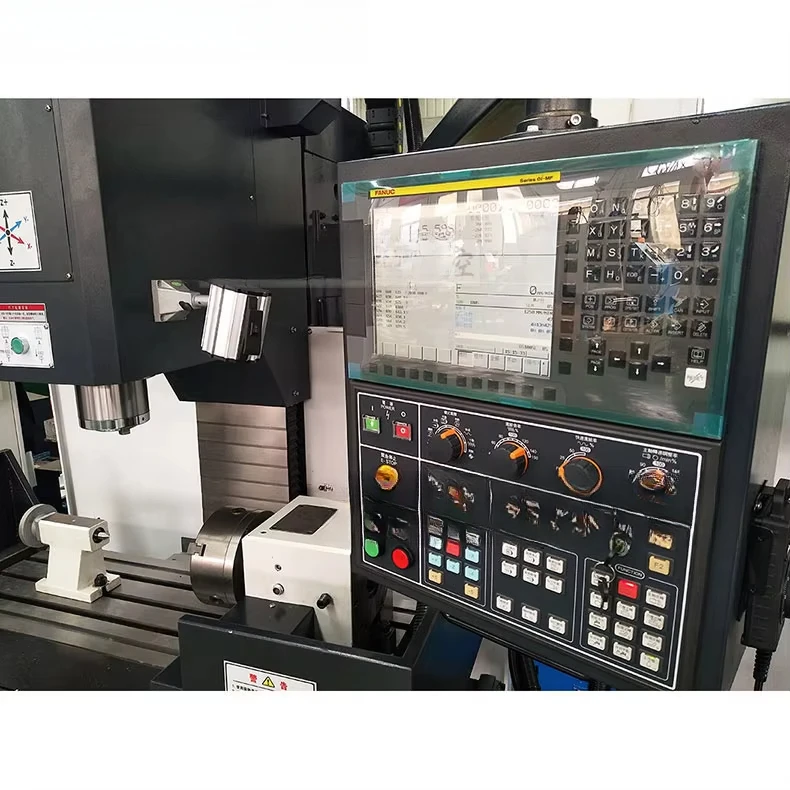

4.Configure o sistema CNC para peças de máquinas com contornos e cavidades complexos.
5.O fuso é acionado por servo motor, combinado com mudança de marcha alta e baixa, regulação de velocidade contínua na marcha, ampla
faixa de potência constante, torque de alta velocidade e baixa velocidade, boas características mecânicas e operação conveniente.
6.Pode ser processado por vários processos, como fresagem, mandrilamento e perfuração, e é amplamente utilizado em vários campos de usinagem
e experimentos de ensino.

Parâmetros do Produto

Especificação	TVK736
Tamanho da mesa (mm)	1250*360
Máx.carga de mesa (kg)	400
Viagem de mesa X/Y/Z (mm)	900400500
T - slots (números * largura) (mm)	3*18
Distância entre o eixo do fuso e a superfície da mesa (mm)	100-600
Centro do eixo para superfície da coluna (mm)	460
Conicidade do eixo	BT40
Velocidade do fuso (r.p.m)	6000 (opcional:8000)
Potência do motor do fuso (kw)	5.5
Velocidade de alimentação rápida da mesa (m/min)	10/10/8
Velocidade de avanço de corte (mm)	6000
Torque do servo motor de três eixos (NM)	7/7/10
Precisão de posicionamento (mm)	±0.01
Precisão de posição repetida (mm)	±0.008
Fornecimento de ar (Kg)	0.6
Fonte de alimentação (KVA)	380V±10% 50Hz
Peso líquido (kg)	2800
Dimensão total (C×L×A)(mm)	222018502350

Detalhes Imagens

Embalagem do produto
