Name: 【EU BR】1610 Pro Gravador a laser Fresadora de 3 eixos Atualização do controlador GRBL, Mini máquina de gravação em madeira CNC
SKU: 1005009242155335
Availability: InStock

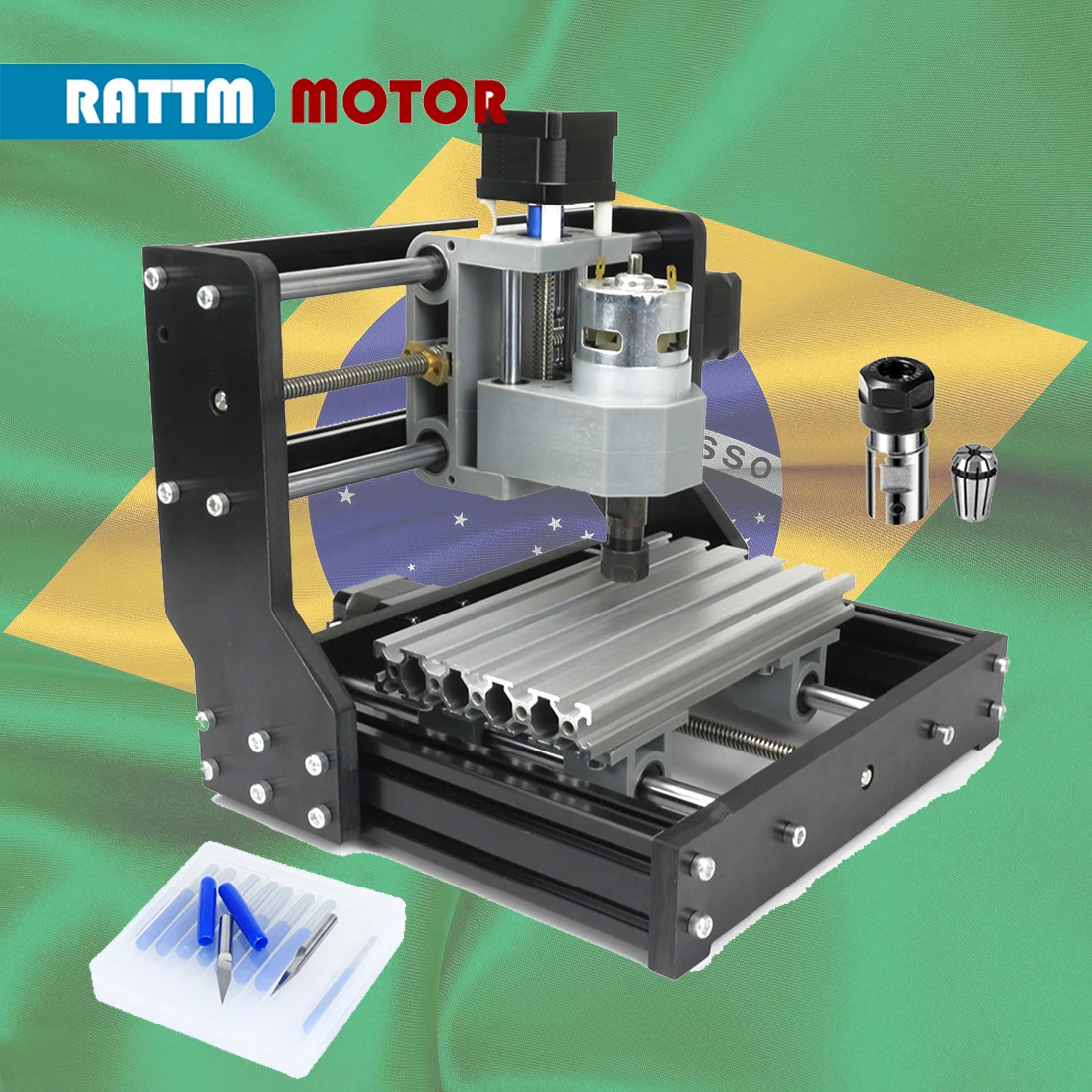

O pacote inclui:

1 conjunto de kit de máquina de gravação a laser de 3 eixos CNC 1610 PRO (sem laser)

1 x controlador GRBL

1 x motor de eixo ER11

10x20° Brocas de 0,1 mm

4 x braçadeiras de placas

1 conjunto de ferramentas

1 x fonte de alimentação 110V/220VAC

1 unidade flash USB 4G

Baixe as instruções de instalação, o manual do usuário e o software GRBL da unidade flash USB.

Temos controlador e laser off-line, se você precisar, entre em contato conosco, podemos enviar da China.

Ps: porque a precisão da haste ER11 é muito alta, então o furo é pequeno, portanto.precisa ser aquecido antes de instalar a haste a ser instalada.

Vantagens do 1610 PRO:

1.Firmware da placa de controle atualizado GRBL1.1, adicionou o invólucro externo, porta do botão de parada de emergência, porta de configuração da ferramenta (sonda), porta de limite do eixo X/Y/Z e adicione o botão liga / desliga, suporta funções de instalação, como parada de emergência, interruptores de limite, etc..Ele suporta gravação offline, configuração de ferramenta offline. E vem com a porta do ventilador para forçar a dissipação de calor, com acionamento de fuso aprimorado, pode suportar fuso máximo de 20.000 rpm e também pode suportar módulo de 0,5 W-20 W.

2.Laser importado diretamente para a gravação fotográfica, sem necessidade de programa, sem necessidade de design, simples e conveniente.

Recurso :

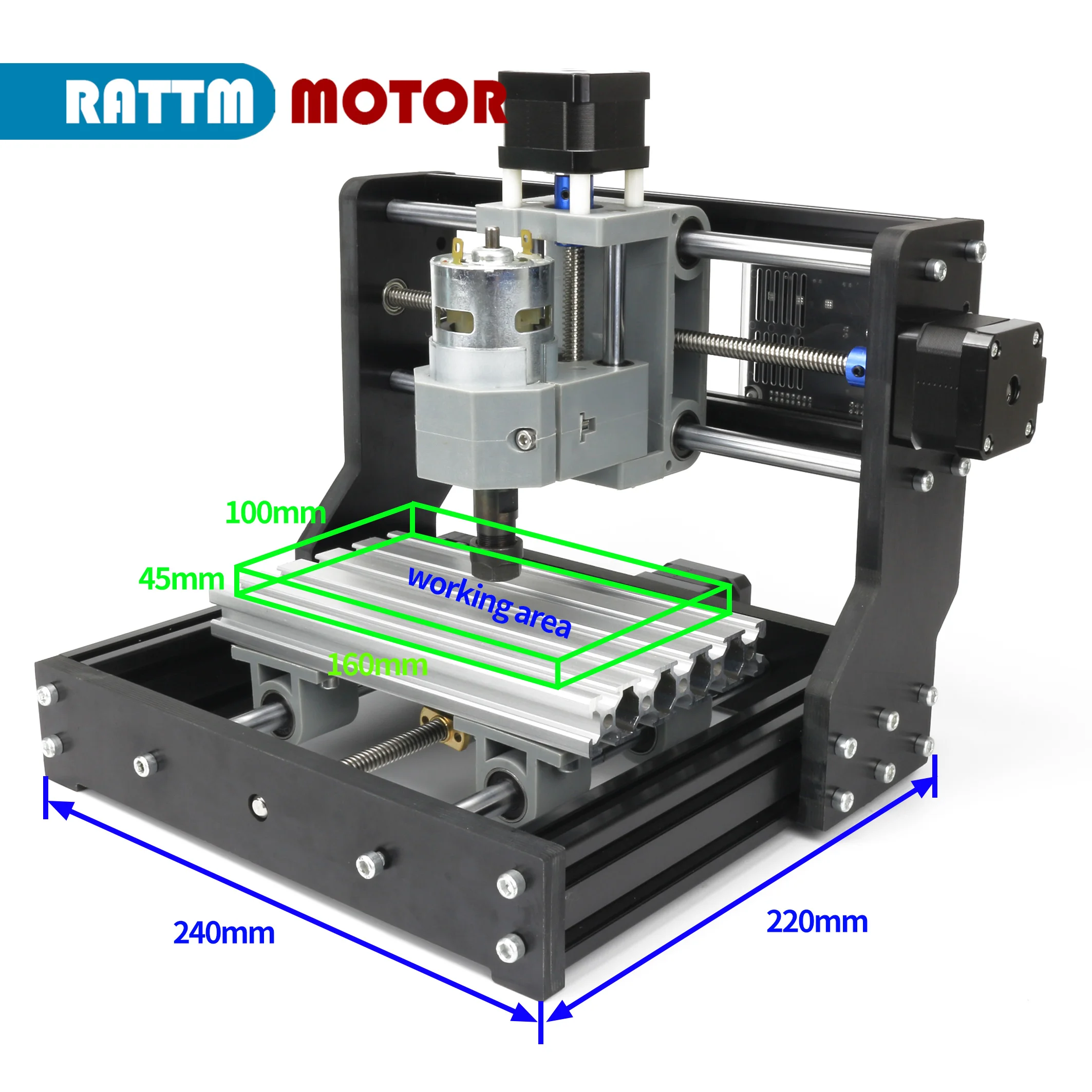

Curso máximo : 18x10x4,5cm(7,08 x 3,93x 1,77")

Tamanho da moldura: 30x26x25cm(11.81x10.23x9.84")

Tipo: roteador cnc de mesa com porta USB

Eixo: motor de eixo 775 100W (12-36V) 24V: 10.000 rpm

Motor de passo: motor de passo Nema17 1,33A,42x42x34mm, torque 0,3N.m,43oz-in.

Fonte de alimentação: 24V 5,6A (tensão de entrada 110-240V)

Sistema de controle: controle GBRL, interface USB

Software: Placa de controle GRBL1.1 atualizada

Arquivos de suporte: G-code (.nc/.txt/.tape/.gcode...)

Mandril do eixo: 10pcs ponta 0,1mm 20 graus φ3.175mm

Material: Nylon PA6 + perfil de alumínio

Precisão de processamento: cerca de 0,2 mm

Espessura de processamento: 4,5 cm (1,8")

Requisitos do sistema: Windows XP SP3, Win 7, Win 8, Win 10 (32/64 podem ser).Linux; Não suporta produtos Apple

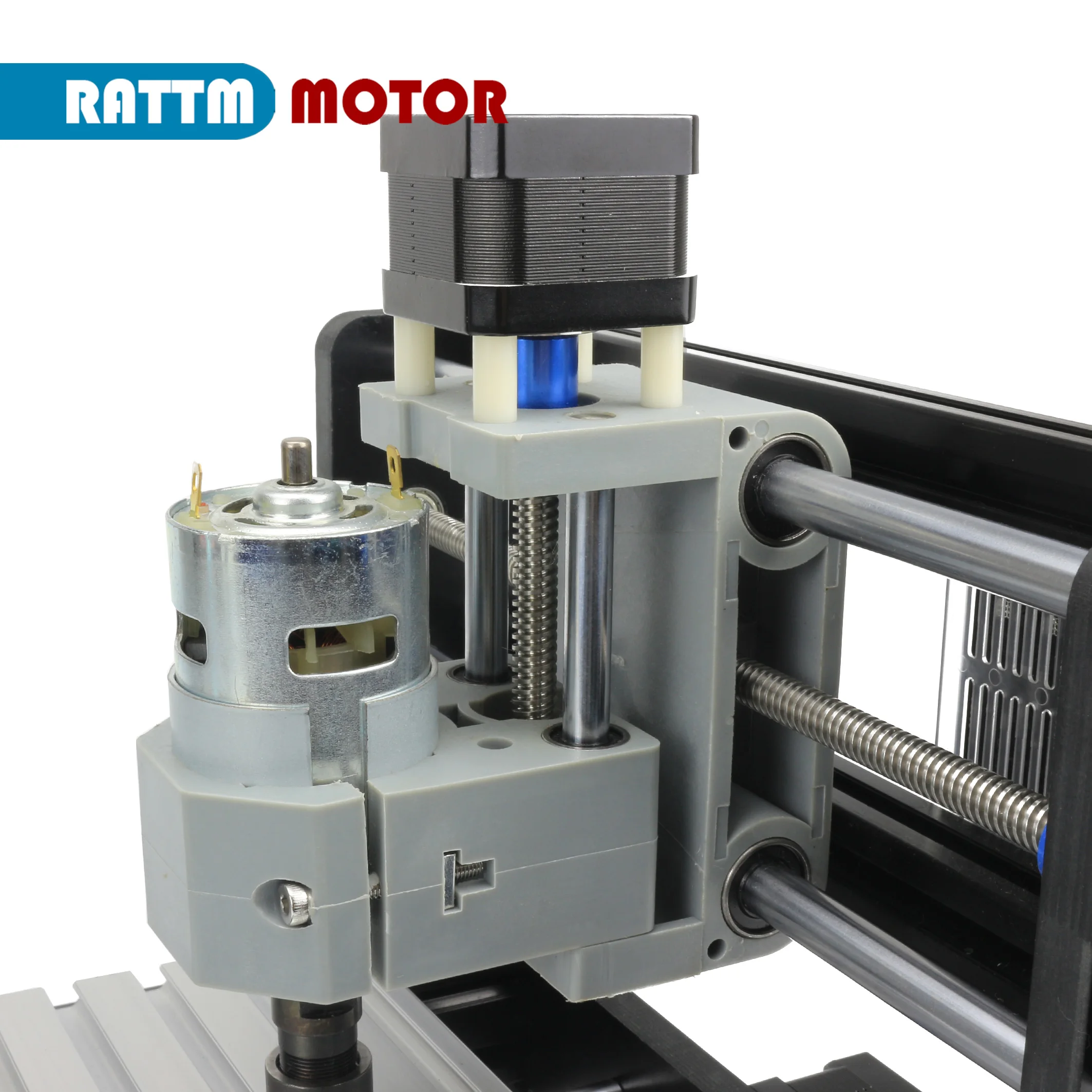

Eixo 775

Parâmetros do fuso: motor do fuso 775 (12-36V) 24V:10000r/min

Diâmetro do furo de montagem: furo do parafuso M4; Passo do furo de montagem: cerca de 29mm.

Diâmetro do eixo do motor: 15mm;

Diâmetro do motor: 42mm

Parâmetros do grampo de perfuração: ER11-3.175mm (pode ser substituído 0-7mm)

Software de controle: controle GBRL (vela)

Arquivos de suporte: G-code (.nc/.txt/.tape/.gcode...)

Precisão de processamento: cerca de 0,2 mm

Material usinável: madeira, plástico, PCB, PVC, fibra de carbono, acrílico, placa de densidade, etc.

Alimentação: adaptador de alimentação DC 24V 5,6A (tensão de entrada 110-240VAC)Comparado com a versão antiga

1.Adicione a função de interruptores de limite de eixo X/Y/Z, otimizou a porta de limite XYZ e a porta conectada ao dispositivo, facilitando a fiação e a operação.Depois de instalar o interruptor de limite, quando o eixo XYZ se move além do curso da máquina de gravação, o interruptor de limite acionará a máquina para interromper automaticamente o movimento.

2.Adicione a função do botão de parada de emergência, esta função pode ser usada quando uma parada de emergência é necessária no trabalho, tornando nosso trabalho mais seguro e eficiente.

3. Adicione o botão liga / desliga e mova o botão liga / desliga de baixo para o lado, operação simples, mais segurança no processo de uso da máquina

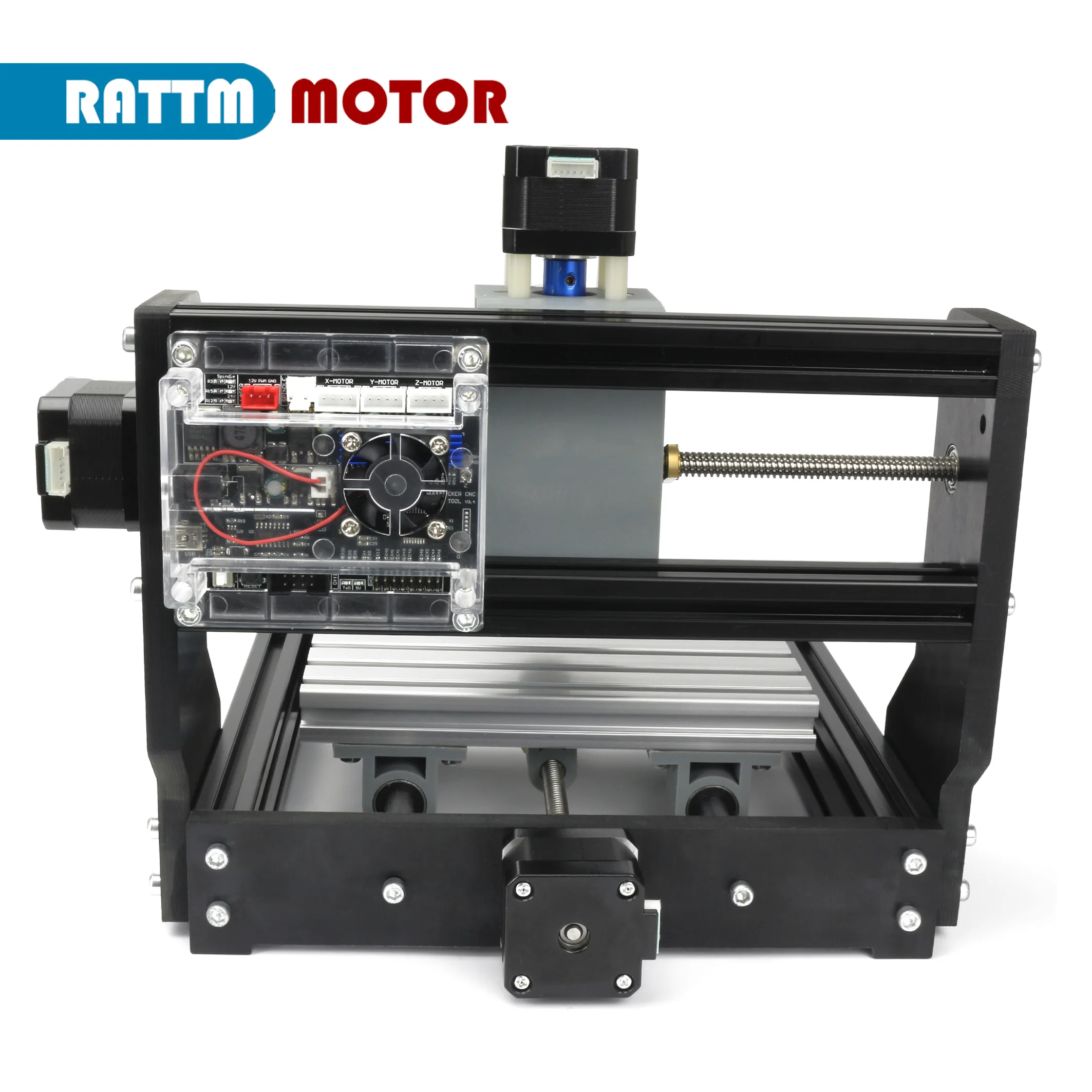

Placa controladora GRBL (atualização)

Conexão: USB (USB-CH340)

Software: controlador GRBL, remetente universal de código G

Tensão de entrada: 12-24VDC

Chip mestre: atmel 328P (arduino nano)

Chip de acionamento do eixo: MOSFET (recomendação 24V, corrente: dentro de 10A)

Velocidade PWM do fuso: Suporte

Motor de passo de suporte: 12V, corrente máxima de 2A ou menos é recomendada dentro de 1,5A e calor adicional.(Qualquer motor de passo Nema17/Nema23)

Interface de alimentação: interface DC de 5,5-2,5 mm

Requisitos do sistema: Windows XP SP3, Win 7, Win 8, Win 10 (32/64 podem ser).Linux; Não suporta produtos Apple

Vantagens

1.A placa de controle suporta 2 métodos de gravação.1)Conecte o módulo laser de 3 pinos para gravação a laser.2)Conecte o motor do fuso para gravação.

2. Adicione interface de botão de parada de emergência com função de parada de emergência.

3.Otimizou a porta limite XYZ e a porta conectada ao dispositivo, facilitando a fiação e a operação.

4. interface usb aprimorada: a interface usb original é soldagem por remendo, colisão de transporte e uso inadequado, fácil de cair agora mudou para plug-in muito forte.

5.Adicione o botão liga / desliga: mova o botão liga / desliga de baixo para o lado, operação simples, mais segurança no processo de uso da máquina.

6. Aumentar o isolamento do optoacoplador: O acionamento do fuso aumenta o isolamento do optoacoplador, o que faz com que a placa de controle gere menos calor, e o ajuste da velocidade do fuso é mais linear e seguro.

7. Adicione uma porta de ventilador de baixo ruído para uma super dissipação de calor.

8. Adicione o invólucro externo, não apenas proteja a placa de controle durante o transporte para evitar problemas de curto-circuito durante o uso.

Aplicações

·CNC 1610PRO Mini máquina CNC de tamanho pequeno, é muito fácil de instalar, com estrutura estável, interface USB, sistemas de controle GRBL, ótima máquina roteadora CNC para iniciantes;

·Aplicação principal: pode ser gravado em plástico, madeira, acrílico, pvc, pcb, madeira e material semelhante. metal macio como cobre e alumínio e outros materiais metálicos, mas não pode esculpir metal duro, jade ou outra textura muito dura dos itens.

· Se você mudar o fuso para um módulo, também poderá esculpir papel kraft, madeira, couro (carteira), bambu, borracha.
